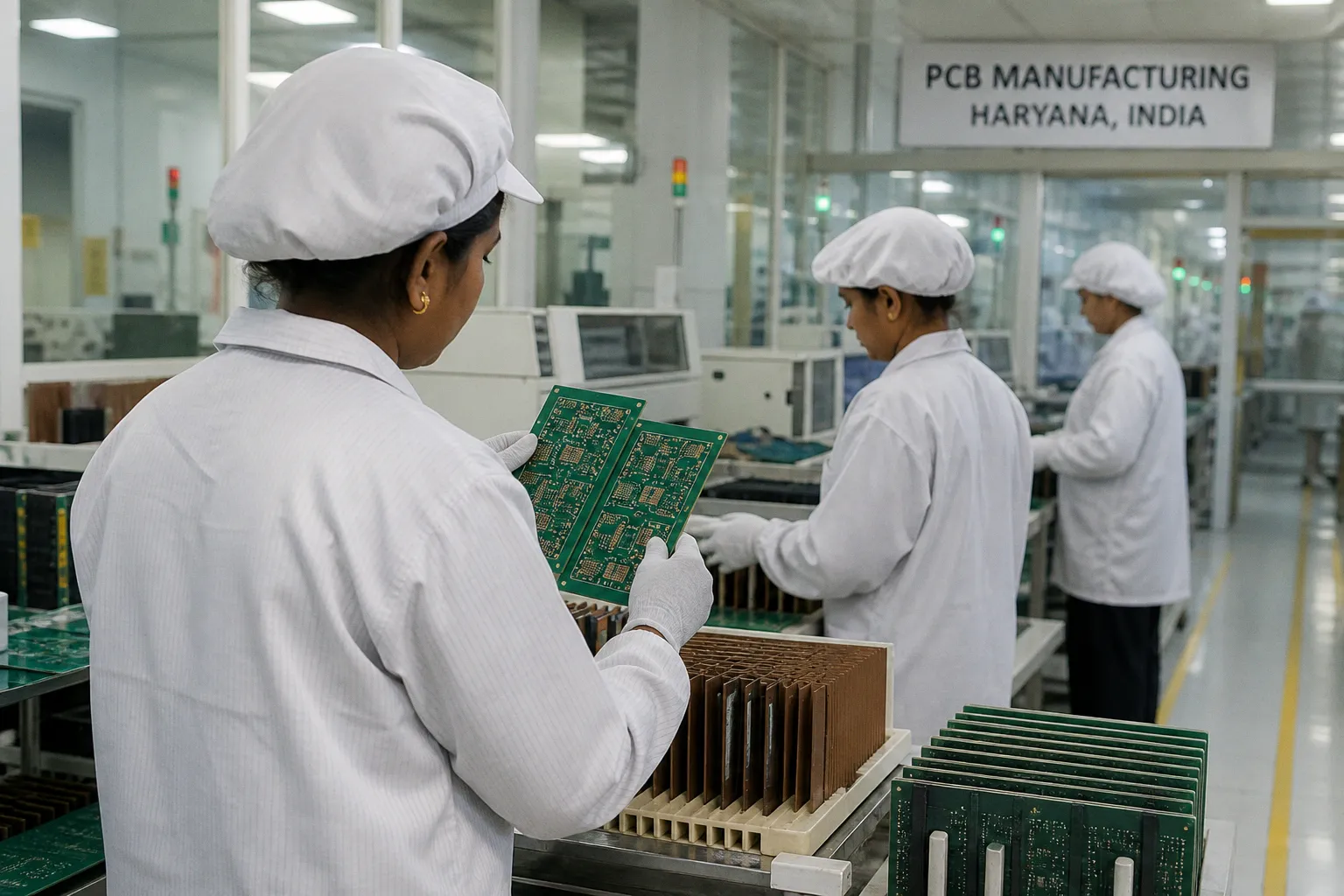

Neues Joint Venture für Leiterplattenfertigung in Indien: Syrma SGS und Kaga Electronics

Im selben Zeitraum meldet tele.net.in die Genehmigung von 31 Anträgen im Rahmen des Electronics Components Manufacturing Scheme der indischen Regierung. Für die Qualifikation als Lieferant entscheidet nicht die Ankündigung, sondern der physikalische Nachweis im Querschliff.

Was eine neue Fertigungslinie physikalisch bedeutet

Ein zusätzlicher Hersteller von Bare Boards verschiebt zunächst die Kapazitätslage auf dem Substratmarkt. Lagenanzahl, Tg-Wert des Basismaterials, minimale Via-Durchmesser und die Oberflächenqualität der Kupferkaschierung stehen in jedem Datenblatt, sind aber erst nach AOI-, Impedanz- und Microsection-Prüfung belastbar. Bei einem Joint Venture mit japanischer und indischer Beteiligung ist die Frage nach der Prozessreife der Lötstoppmaske, der Registrierungsgenauigkeit im Lagenaufbau und der CAF-Resistenz der Glasfaser-Matrix-Anbindung offener als bei einem etablierten Single-Source-Lieferanten. Ohne dokumentierte Messreihen ist der Mehrwert gegenüber bestehenden Quellen nicht quantifizierbar.

ECMS als Rahmen für den Markteintritt

Die indische Förderpolitik im Electronics Components Manufacturing Scheme bildet den regulatorischen Kontext, in den das Joint Venture eingebettet ist. Nach tele.net.in wurden 31 Anträge bewilligt, die Investitionen in die Komponentenfertigung bündeln. Für die Leiterplattenbranche bedeutet das: Die Verfügbarkeit von Basismaterial, Kupferfolie und Lötstopplack kann sich kurzfristig verändern, wenn mehrere Genehmigungsempfänger gleichzeitig Kapazität aufbauen. Einkäufer sollten die Lieferzeiten für FR4-Material in den Tg-Klassen 135 und 150 sowie für High-Tg-Laminate mit Rogers- oder Arlon-Anteilen im Auge behalten, da Mehrfachabrufe aus dem genehmigten Antragsvolumen die Beschaffungssituation für europäische Bestücker messbar verengen können.

Prüfprotokoll vor Erstbestellung

Vor dem ersten Produktionslos sind drei physikalische Nachweise unverzichtbar. Erstens: Querschliffe an mindestens drei Layern mit Messung der Kupferschichtdicke, der Via-Wandstärke und der minimalen Isolationsabstände unter dem Mikroskop. Zweitens: TMA- oder DSC-Messung zur Bestätigung des Tg-Werts, da der deklarierte Harzparameter auf dem Datenblatt von der tatsächlichen Aushärtung im Lagenverbund abweichen kann. Drittens: Thermische Wechselbelastung nach IPC-TM-650 oder ein CAF-Test über 1000 Stunden bei 85 °C und 85 Prozent relativer Feuchte, um die Zuverlässigkeit der Glasfaser-Harz-Anbindung unter Feuchtigkeitsbeaufschlagung zu dokumentieren. Fehlen diese Protokolle, bleibt der Lieferant ein nicht qualifiziertes Risiko, unabhängig von der geographischen Zuordnung der Fertigungsstätte.
