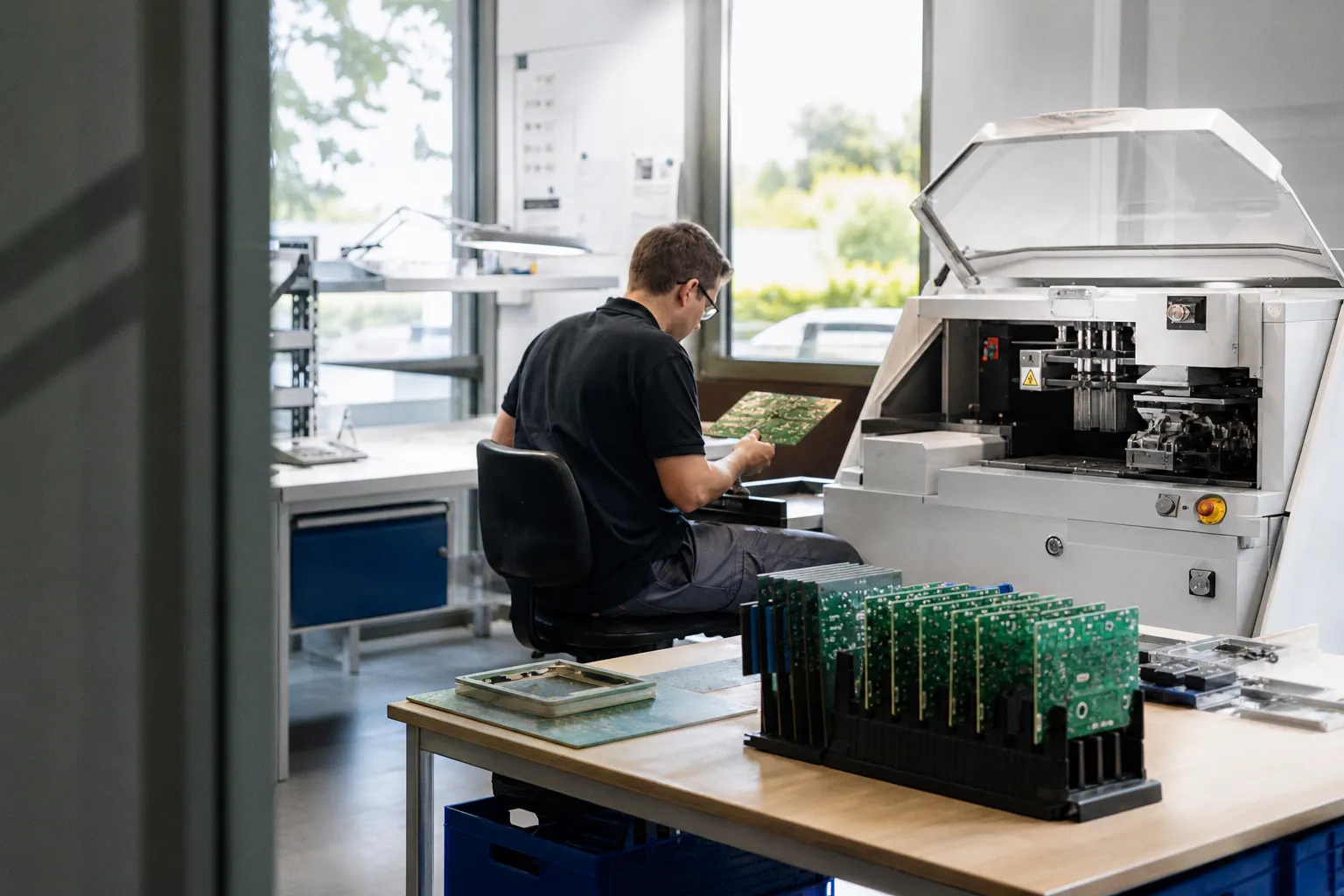

In-House-Prototyping: So beschleunigen Sie die Fertigung komplexer Multilayer-Leiterplatten

LPKF analysiert die größten Herausforderungen beim In-House-PCB-Prototyping

Bei 4-Layer-Aufbauten kumulieren sich Strukturierungs-, Press- und Metallisierungsprozesse zu Lieferzeiten von Tagen bis Wochen, wenn die Aufträge über externe Dienstleister laufen. Als physikalische Schwachstellen benennt das Unternehmen Fehlregistrierungen der Innenlagen, unzureichende Pressparameter und Platingfehler an Mikrovias – jeder dieser Defekte macht den Prototyp unbrauchbar. Als Gegenmodell dokumentiert LPKF die Fertigung einer 4-Punkt-Messeinheit auf 4-Lagen mit ProtoLaser H4, MultiPress S4 und Contac S4 an einem Tag.

Externe Lieferzeiten als Engpassfaktor

JLCPCB meldet für 6- bis 32-lagige Multilayer eine Reduzierung der Standard-Lieferzeit um fünf Werktage. Konkret: 6-Layer-Prototypen werden in 8 bis 9 Tagen ausgeliefert, die reine Produktionszeit liegt bei 120 Stunden. Das ist eine messbare Kennzahl – aber kein Tag. Für Validierungszyklen unter Komponentenknappheit und Redesign-Druck bleibt der externe Takt limitierend. Jede Layout-Revision, die durch die Warteschlange eines Dienstleisters läuft, kostet dieselben Tage; multipliziert mit der Anzahl der Iterationen ergibt sich rasch ein Mehrfaches der ursprünglichen Entwicklungszeit. Die verkürzte JLCPCB-Frist ändert diesen Faktor nur additiv, nicht multiplikativ.

Was Prozessintegration messtechnisch absichern muss

Vier Lagen in 24 Stunden erfordern eine geschlossene Kette aus Laserstrukturierung, Pressen mit kontrolliertem Tg-Profil und Durchkontaktierung. Lagetoleranz unter 25 µm, Pressdruck im Bereich der Harzviskosität, reproduzierbare Kupferdicke auf den Innenlagen nach dem Ätzen – ohne diese Vorgaben entsteht kein Multilayer, sondern Delamination im Reflow. CAF-Wachstum in den Mikrovias bleibt die dominante Langzeitausfallursache, unabhängig davon, ob intern oder extern gefertigt wird. Initiiert wird es durch zu hohen ΔTg zur Löttemperatur und fehlerhafte Kupfer-Glas-Haftung; der Querschliff nach Temperaturwechselprüfung zeigt den Befund eindeutig. Wer inhouse strukturiert, muss diese Fehlermechanismen prozessbegleitend messen, nicht erst im Endtest.

Konstruktionsqualität als zweiter Bremsfaktor

Parallel kündigt die Printed Circuit Engineering Association (PCEA) einen „Designer Career Day" auf der PCB West 2026 an. Der Verband reagiert damit auf den dokumentierten Fachkräftemangel in der Layouterstellung. Fehlende Erfahrung bei Impedanzdesign, Differential-Pair-Routing und Stack-up-Definition erzeugt genau jene Prototypen, die anschließend im Querschliff scheitern – unabhängig von jeder Prozessintegration. Wer die Fertigung ins Haus holt, ohne die Layoutdisziplin mitzuziehen, verlagert nur den Engpass.
