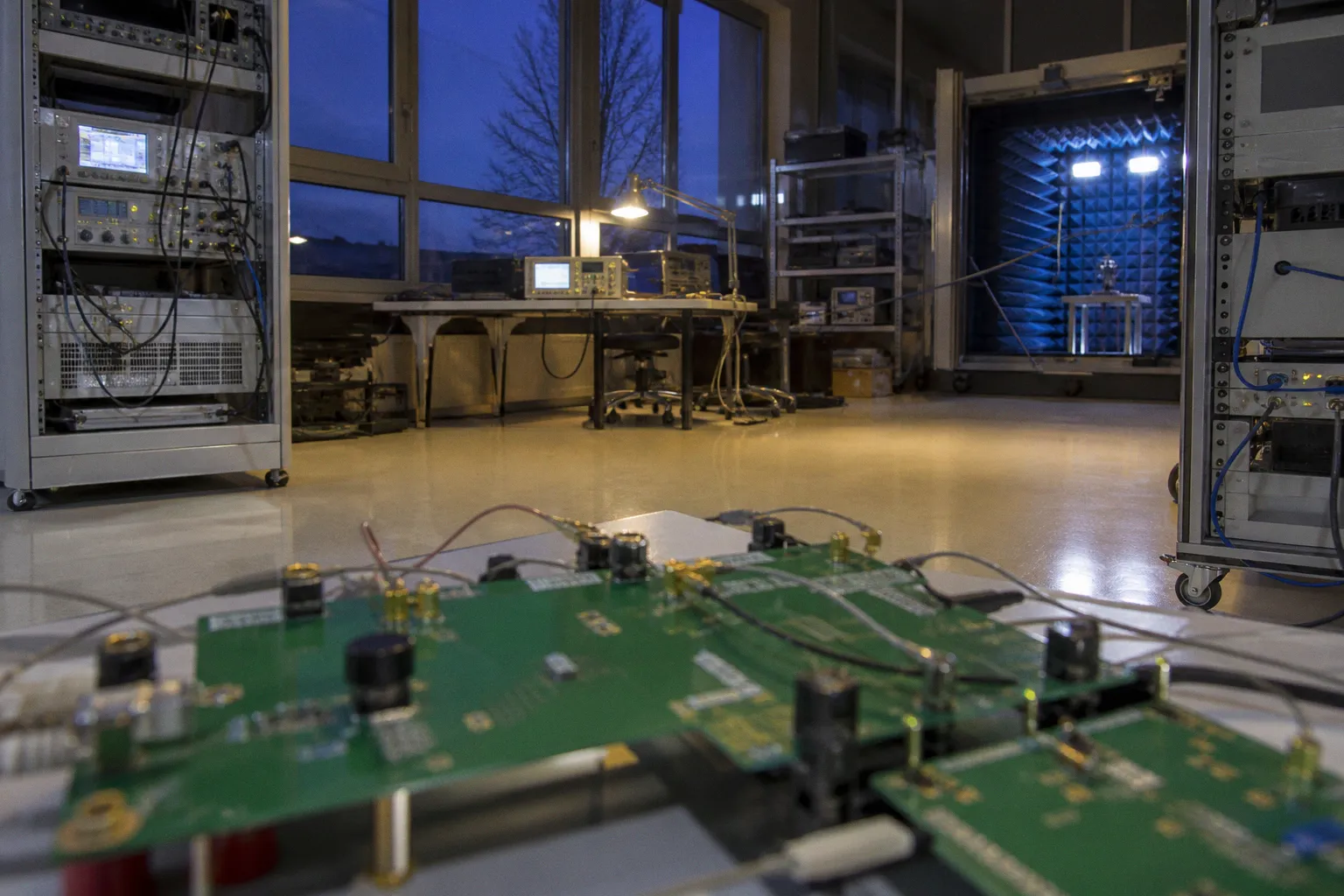

UWB-Validierung: Warum die Messkette das Leiterplatten-Layout bestimmt
Das bestätigt eine Meldung von EE Times Asia sowie eine Mitteilung über Business Wire.
LitePoint und STMicroelectronics kooperieren bei der Validierung eines UWB-Chipsets für den IEEE-802.15.4ab-Standard. Das bestätigt eine Meldung von EE Times Asia sowie eine Mitteilung über Business Wire. Für die Leiterplatten- und Bestückungsseite entscheidet die Messkette, nicht das Datenblatt: Wer UWB-Bauelemente verifiziert, gibt die HF-Randbedingungen für Stackup, Via-Geometrie und Impedanzkontrolle vor.
Messkette schreibt das Layout
UWB-Spektren sind breitbandig und reichen in Frequenzbereiche, in denen das Substratverhalten nicht mehr als konstant angenommen werden kann. Eine reproduzierbare Validierung am Chipset verlangt eine definierte Testumgebung: kontrollierte Differenzimpedanz, kalibrierte Deembedding-Strukturen, eindeutige Via-Geometrien. Wenn das Referenzdesign des Validierungspartners übernommen wird, übernimmt die Fertigung dessen Messgrenzen. Eine Leiterplatte ohne spezifizierten Dk/Df-Verlauf bei der Zielfrequenz scheitert vor dem Baustein.
Stackup unter Frequenzlast
Die 802.15.4ab-Erweiterung verschärft die Anforderungen an das Dielektrikum. Tg, Ausdehnungskoeffizient und die Frequenzabhängigkeit der Dielektrizitätskonstante müssen im realen Lagenaufbau nachgewiesen werden. Mikrovias und gestapelte Vias tragen Resonanzen, die im Querschliff quantifizierbar werden. CAF-Wachstum bleibt unter HF-Last ein Sekundärthema, solange Impedanzgrenzwerte und Lagenversatz im Vordergrund stehen. Wer die Materialdatenblätter ohne eigenen Messbeleg übernimmt, dokumentiert eine Annahme, kein Ergebnis.
Was bleibt zu beobachten
Die offene Frage betrifft die konkreten Prüflimits und Designrichtlinien, die LitePoint und STMicroelectronics aus der Kooperation veröffentlichen. Ohne öffentliche Messprotokolle, TDR-Sollkurven und Referenzstackups bleibt der Nutzen für die eigene Fertigung hypothetisch. Sobald belastbare Vorgaben vorliegen, ist der Abgleich mit dem hauseigenen Impedanz- und Querschliffprogramm der logische Folgeschritt. Bis dahin gilt: UWB-Validierung auf der fertigen Platine beginnt mit der Messkette, nicht mit dem Layout.
