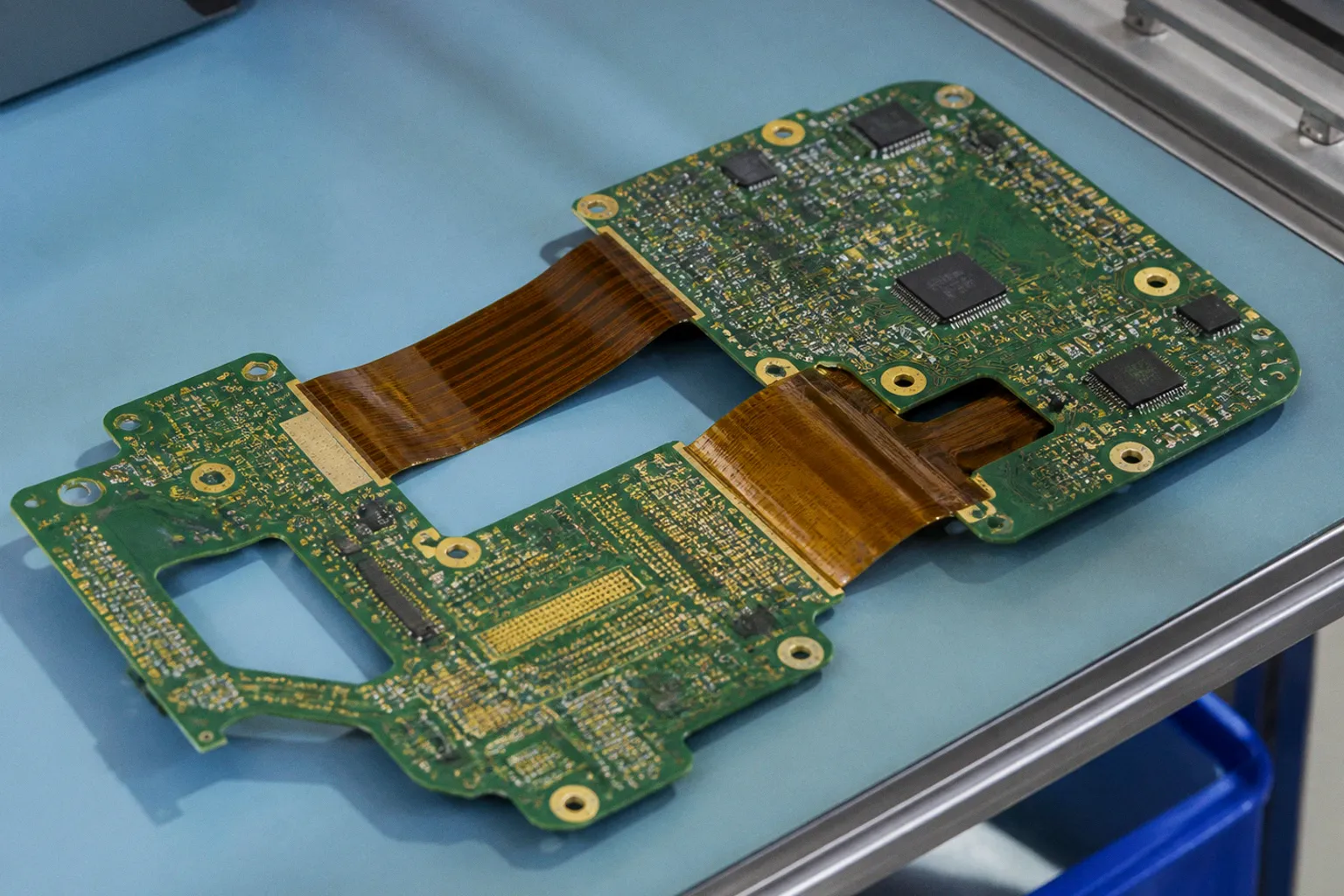

Gerber X2, ODB++ und IPC-2581 im Vergleich

Ursache ist der Datenexport.

Gerber X2, ODB++ und IPC-2581 übertragen nicht dieselbe Informationsmenge. Gerber X2 beschreibt primär die zu fertigenden Geometrien und ergänzt sie um standardisierte Attribute. ODB++ und IPC-2581 übertragen zusätzlich Fertigungs- und Produktstrukturen. Die Auswahl des Formats entscheidet deshalb darüber, wie viel Fertigungsabsicht im Datensatz erhalten bleibt und wie viel der Leiterplattenhersteller rekonstruieren muss.

Die drei Formate übertragen unterschiedliche Informationsmodelle

Der Begriff „PCB-Datenexport" wird oft zu grob verwendet. Ein Leiterplattenhersteller benötigt nicht nur Kupferkonturen. Er benötigt mindestens:

• Lagenreihenfolge und Lagenbezeichnungen
• Leiterbilddaten für Kupfer, Lötstoppmaske, Bestückungsdruck und Pastenschablonen
• Bohrdaten mit Werkzeugdurchmessern und Durchkontaktierungsart
• Außenkontur und Fräsinformationen
• Material- und Dickenangaben
• Oberflächenfinish
• Netzinformationen
• Fertigungsattribute
• bei bestückten Baugruppen zusätzlich Bauteil-, Platzierungs- und Orientierungsdaten

Gerber X2 deckt diese Anforderungen nicht als geschlossenes Produktmodell ab. Das Format bleibt dateiorientiert. Für jede relevante Fertigungsebene existiert eine Datei. Dazu kommen Bohrdaten, gegebenenfalls Fräsdaten, Zeichnungen und Fertigungsunterlagen. X2 ergänzt die Geometriedateien um Attribute wie Funktion, Polarität, Lagenart und teilweise Objektinformationen.

ODB++ und IPC-2581 arbeiten anders. Beide bündeln die Daten in einer strukturierten Beschreibung. Die Lagen, Bohrungen, Netze, Bauteile und Fertigungsinformationen stehen nicht nur nebeneinander, sondern sind miteinander verknüpft. Das reduziert die Zahl der manuellen Zuordnungen. Es beseitigt aber nicht automatisch die Fehlerquelle im CAD-Export.

Ein vollständiger Datensatz ist nicht daran zu erkennen, dass eine Datei vorhanden ist. Er ist daran zu erkennen, dass die Fertigungsabsicht ohne Rückfragen rekonstruierbar bleibt.

Gerber X2: Erweiterung des etablierten Gerber-Modells

Gerber X2 basiert auf dem bekannten Gerber-Format RS-274X. Die eigentlichen Kupfer- und Maskengeometrien werden weiterhin als Vektordaten übertragen. X2 verändert dieses Grundprinzip nicht. Der wesentliche Unterschied liegt in den standardisierten Attributen.

Ein klassischer Gerber-Datensatz kann beispielsweise eine Datei für die Oberseite des Kupfers, eine Datei für die Unterseite, weitere Dateien für Innenlagen und zusätzliche Dateien für Lötstoppmaske, Pastenmaske und Bestückungsdruck enthalten. Ohne eindeutige Dateibenennung oder Dokumentation muss der Empfänger aus Dateinamen und Begleitunterlagen ableiten, welche Datei welche Funktion besitzt.

Gerber X2 kann diese Funktion innerhalb der Datei kennzeichnen. Eine Datei kann als Kupferlage, Lötstoppmaske, Pastenlage oder Bestückungsdruck identifiziert werden. Zusätzlich lassen sich Lagenfunktionen und bestimmte Objektattribute übertragen. Das verbessert die automatische Prüfung und reduziert Fehlzuordnungen.

Die Grenzen bleiben physikalisch und strukturell bestehen:

1. Die Geometrie ist nicht das vollständige Schaltungsmodell.

Eine Kupferfläche zeigt, wo Material vorhanden ist. Sie erklärt nicht in jedem Fall, welchem Netz jedes Objekt zugeordnet ist oder welche elektrische Funktion beabsichtigt war.

2. Der Lagenaufbau ist nicht automatisch vollständig beschrieben.

Die Daten können die Existenz einzelner Lagen kennzeichnen. Materialsystem, Harzanteil, Kupferdicke, Pressfolge und Enddicke müssen häufig separat übermittelt werden.

3. Bohrdaten bleiben ein eigener Datenbereich.

Die Zuordnung von Werkzeugen, Bohrdurchmessern, Toleranzen und Bohrarten muss geprüft werden. Eine X2-Datei für Kupfer ersetzt keine korrekt interpretierte Excellon- oder gleichwertige Bohrdatei.

4. Bestückungsdaten sind nicht der Kern des Formats.

Pick-and-Place-Daten, Stückliste und Bauteilorientierung werden üblicherweise separat übertragen.

5. Netzlisten und elektrische Regeln werden nicht vollständig als prüfbare Designabsicht transportiert.

Der Hersteller kann DRC-Prüfungen auf Geometrien ausführen. Er erhält aber nicht zwangsläufig sämtliche Regeln des ursprünglichen CAD-Systems.

Gerber X2 ist deshalb kein veraltetes Format. Es ist ein robustes Geometrieformat mit verbesserten Metadaten. Seine Stärke liegt in der hohen Verbreitung, der einfachen Sichtprüfung und der geringen Abhängigkeit von einem bestimmten CAD-System. Seine Schwäche liegt in der Fragmentierung.

ODB++ für komplexe Leiterplatten und Baugruppen

ODB++ beschreibt die Leiterplatte als zusammenhängende Fertigungsstruktur. Der Datensatz enthält nicht nur einzelne Bilddateien, sondern eine hierarchische Datenbank mit Lagen, Strukturen, Netzen, Komponenten, Bohrungen und technologischen Angaben.

Für einfache zweilagige Leiterplatten ist dieser Unterschied nicht immer entscheidend. Bei Multilayern mit kontrollierter Impedanz, starren-flexiblen Bereichen, aufwendig definierten Bohrungen und Baugruppenvarianten wird er relevant.

Ein ODB++-Datensatz kann typischerweise folgende Zusammenhänge abbilden:

• die Reihenfolge der Lagen im Stapelaufbau
• Leiterbildgeometrien und Lagenfunktionen
• Netznamen und Netzzuordnungen
• Durchkontaktierungen und Bohrtypen
• Bauteile, Referenzbezeichner und Positionen
• Leiterplattenkontur und Fertigungsbereiche
• Fertigungsattribute einzelner Objekte
• wiederholte Strukturen und Baugruppenbereiche
• Angaben für Leiterplattenfertigung und Bestückung

Der Hersteller muss damit weniger Informationen aus getrennten Dokumenten zusammenführen. Das verbessert die automatisierte Analyse. Ein Netz kann beispielsweise nicht nur als Kupfergeometrie erscheinen, sondern als zusammenhängende elektrische Struktur über mehrere Lagen und Bohrungen hinweg.

Das ist für die Prüfung der Signalintegrität relevant. Eine Impedanzvorgabe bezieht sich nicht auf eine einzelne Leiterbahn isoliert. Sie hängt von Leiterbahnbreite, Kupferdicke, Abstand zu Referenzlagen, Dielektrizitätskonstante, Harzanteil, Lagenpressung und Fertigungstoleranzen ab. Wenn der Datensatz nur die Leiterbahnkontur enthält, muss der Hersteller diese Randbedingungen aus Zeichnungen und Abstimmungen ergänzen. Wenn Lagenaufbau und Netzbezug strukturiert vorliegen, kann die Prüfung früher und reproduzierbarer erfolgen.

Vorteile und Grenzen von ODB++

ODB++ reduziert die Zahl der Einzeldateien und die Gefahr einer falschen Dateizuordnung. Das ist der zentrale Vorteil. Hinzu kommt die gute Eignung für automatisierte Fertigungsanalysen, Variantenverwaltung und Bestückungsprozesse. In Werkzeugen, die auf den High-End- und Tier-1-Bereich ausgerichtet sind, hat sich ODB++ als de-facto-Standard etabliert – die breite Akzeptanz in dieser Liga ist ein Grund, warum viele Auftraggeber das Format aktiv anfordern.

Die Nachteile liegen an anderer Stelle. ODB++ ist ein komplexes Format. Nicht jedes CAD-System exportiert alle enthaltenen Informationen mit identischer Qualität. Ein formal erzeugter Datensatz kann deshalb trotzdem unvollständig sein. Der Empfänger muss die Exportversion, unterstützte Objekte und Konvertierungsregeln kennen.

Auch die Herstellerunabhängigkeit ist praktisch, nicht absolut. ODB++ wird von vielen Fertigungssystemen verarbeitet. Die konkrete Interpretation hängt trotzdem von Importer, Version und Prozesskette ab. Ein ODB++-Export aus dem CAD-System ist kein Beweis für eine verlustfreie Übertragung.

Besonders kritisch sind:

• nicht unterstützte Sonderobjekte
• exotische Padstacks
• eingebettete mechanische Informationen
• komplexe Flex- und Starrflex-Zonen
• Sonderbohrungen
• lokale Materialdefinitionen
• Varianten und wiederverwendete Baugruppenstrukturen
• Attribute, die beim Konvertieren in neutralere Zwischenformate verloren gehen

Bei ODB++ muss deshalb nicht nur der Inhalt, sondern auch die Importdarstellung geprüft werden. Entscheidend ist, ob die Lagen korrekt erkannt werden, ob Netze vollständig verbunden sind, ob Bohrungen den richtigen Typ besitzen und ob die Außenkontur ohne zusätzliche Interpretation entsteht.

IPC-2581: Offener Standard mit umfassendem Produktmodell

IPC-2581 verfolgt ein ähnliches Ziel wie ODB++, verwendet aber einen offenen, von der IPC getragenen Standard. Die Daten werden in einer strukturierten XML-Datei beschrieben. Das Format kann Fertigungs-, Bestückungs- und Prüfmerkmale in einem gemeinsamen Modell zusammenführen.

Die Stärke von IPC-2581 liegt in der semantischen Beschreibung. Nicht nur die Form eines Objekts wird übertragen. Auch seine Funktion kann Teil des Datensatzes sein. Eine Bohrung ist dann nicht bloß ein Kreis mit einem Durchmesser, sondern kann als Durchkontaktierung, Blind via, Buried via oder mechanische Bohrung klassifiziert werden. Eine Lage ist nicht nur eine Ansammlung von Linien, sondern kann als Signallage, Versorgungslage, Massefläche oder Maskenlage eingeordnet werden.

Für die Leiterplattenentwicklung sind insbesondere diese Inhalte relevant:

• Lagenaufbau mit Material- und Dickeninformationen
• Leiterbild und Flächen
• Netze und Netzklassen
• Bohrungen und Via-Strukturen
• Padstacks
• Bauteile und Referenzbezeichner
• Bestückungskoordinaten
• Stücklisteninformationen
• Fertigungs- und Prüfdaten
• geometrische und technologische Attribute

IPC-2581 eignet sich damit für durchgängige Prozessketten, in denen Daten vom Schaltungsentwurf über das Leiterplattenlayout bis zur Fertigung und Bestückung weitergegeben werden. Der Anspruch ist höher als bei einem reinen Bilddatensatz. Die Verbreitung nimmt gerade im Bereich hoher Zuverlässigkeitsanforderungen spürbar zu – Aerospace, Medizintechnik und anspruchsvolle Industrieelektronik setzen das Format zunehmend voraus, weil es die Idee des digitalen Zwillings konsequent zu Ende denkt.

Das bedeutet nicht, dass IPC-2581 automatisch die bessere Wahl ist. Der Standard kann nur das übertragen, was das Quellsystem tatsächlich modelliert und der Exporter tatsächlich ausgibt. Ein CAD-System ohne vollständige Material- oder Fertigungsdaten kann auch in IPC-2581 keine korrekten Angaben erzeugen.

XML-Struktur ist kein Qualitätsnachweis

Die größere technische Tiefe von IPC-2581 erhöht die Anforderungen an die Validierung. Ein defekter oder unvollständig befüllter XML-Datensatz ist schwerer manuell zu beurteilen als eine überschaubare Sammlung von Gerber-Dateien. Eine Geometrieansicht kann korrekt aussehen, während Attribute, Netzbezüge oder Lagenparameter fehlen.

Die Prüfung muss deshalb auf mehreren Ebenen erfolgen:

1. Syntaktische Prüfung:

Ist die Datei gültig aufgebaut? Werden alle Pflichtfelder gelesen? Meldet der Importer Warnungen?

2. Strukturelle Prüfung:

Sind Lagen, Netze, Bohrungen, Komponenten und Konturen vorhanden? Stimmen die Beziehungen zwischen diesen Objekten?

3. Geometrische Prüfung:

Stimmen Außenmaß, Bohrpositionen, Kupferflächen, Maskenöffnungen und Leiterbild?

4. Technologische Prüfung:

Sind Lagenaufbau, Kupferdicken, Enddicke, Oberflächenfinish und Bohrtechnologien eindeutig?

5. Elektrische Prüfung:

Stimmen Netzverbindungen, Differenzialpaare, Referenzlagen und Impedanzvorgaben?

Ein Format kann mehrere dieser Ebenen abbilden. Es führt die Prüfung nicht selbstständig aus.

Gerber X2, ODB++ und IPC-2581 im direkten Vergleich

Die Tabelle zeigt keinen absoluten Sieger. Sie zeigt eine Verschiebung des Risikos. Gerber X2 verlagert mehr Zuordnungsarbeit in Dateinamen, Begleitunterlagen und Fertigungszeichnungen. ODB++ und IPC-2581 verlagern mehr Risiko in die Exportimplementierung und Importvalidierung.

Datenintegrität beginnt im CAD-System

Ein fehlerhafter Export entsteht selten erst beim Speichern der Fertigungsdaten. Die Ursache liegt häufig früher: im unklaren Lagenaufbau, in unvollständigen Bauteilbibliotheken, in uneinheitlichen Netzklassen oder in mechanischen Informationen, die nur als freie Zeichnung existieren.

Vor dem Export muss die Datenbasis konsistent sein. Dazu gehören mindestens:

• eindeutige Lagenbezeichnungen
• definierte Lagenfunktionen
• dokumentierte Kupferdicken
• definierter Pressaufbau
• korrekte Padstacks
• getrennte Beschreibung von Durchgangs-, Blind- und vergrabenen Vias
• geschlossene und eindeutig definierte Außenkontur
• vollständige Netzzuordnung
• konsistente Bohrdurchmesser
• korrekte Bauteilreferenzen
• klare Vorgaben für Oberfläche, Maske und Bestückung

Ein häufiger Fehler ist die Vermischung von Designwert und Fertigungswert. Die Leiterbahnbreite im Layout ist ein Designwert. Die tatsächlich erzielte Breite nach Ätzung ist ein Fertigungswert. Dasselbe gilt für Kupferdicke, Enddicke, Bohrdurchmesser und Lötstoppmaskensteg.

Ein Datenformat kann diese Größen übertragen. Es kann aber keine physikalisch unmögliche Spezifikation korrigieren. Wenn ein 50-Ohm-Leiterzug mit einem ungeeigneten Lagenabstand und einer nicht definierten Dielektrizitätskonstante konstruiert wurde, bleibt die Impedanzspezifikation unvollständig. Die Angabe „50 Ohm" ersetzt keinen kontrollierten Stapelaufbau.

Der Lagenaufbau ist keine Nebeninformation

Bei einfachen zweilagigen Leiterplatten wird der Stack-up häufig separat als Zeichnung oder Tabelle geführt. Bei schnellen Signalen und Multilayern reicht das nicht. Die Übertragungsparameter hängen von den realen Abständen und Materialien ab.

Relevant sind unter anderem:

• effektive Dielektrizitätskonstante
• Abstand der Signallage zur Referenzlage
• Kupferrauheit
• Leiterbahnbreite nach Fertigung
• Kupferdicke einschließlich galvanischer Verstärkung
• Harzanteil im Prepreg
• lokale Lagenpressung
• Glasgewebeeffekte
• Via-Stich und Rückstrompfad

ODB++ und IPC-2581 können den Stack-up strukturierter abbilden als Gerber X2. Das macht die Datenqualität besser überprüfbar. Die elektrische Realität entsteht aber weiterhin im Materialsystem und im Fertigungsprozess.

Bei einer starr-flexiblen Leiterplatte steigt die Komplexität nochmals. Starrbereiche, Flexbereiche, Coverlay, Versteifungen, Biegeradien, selektive Oberflächen und unterschiedliche Lagenaufbauten müssen eindeutig voneinander getrennt werden. Ein flacher Satz aus Gerber-Dateien kann diese Struktur nur mit zusätzlicher Dokumentation vollständig erklären. Ein datenbankorientiertes Format kann sie besser modellieren, sofern Export und Import die Informationen erhalten.

Was beim Export aus dem CAD-System typischerweise schiefgeht

Die meisten Fehler sind keine spektakulären Systemabstürze. Sie sind formal plausible Abweichungen, die im CAM-System oft erst auf den zweiten Blick auffallen.

1. Falsche Einheiten oder verschobener Nullpunkt

Bohrdaten und Leiterbilddaten müssen dieselben Einheiten, denselben Maßstab und denselben Ursprung verwenden. Ein einzelner Versatz kann alle Bohrungen unbrauchbar machen. Bei getrennten Dateien ist die Gefahr höher, weil jede Datei separat im CAM-System positioniert wird. Ein Versatz von 0,1 mm sieht im Layout nicht dramatisch aus, verschiebt aber Bohrlöcher so weit, dass Vias nicht mehr anschlussfähig sind. Auch eine ungeplante Skalierung – etwa inch statt Millimeter – fällt erst auf, wenn die Außenkontur nicht mehr zum Fräsprogramm passt.

2. Polygon-Sliver und knappe Maskenöffnungen

Kupferflächen, die mit zu geringem Abstand zu Leiterbahnen gefüllt werden, erzeugen sogenannte Sliver. Diese schmalen Restflächen liegen oft unter 0,1 mm und werden in der Fertigung nicht reproduzierbar abgebildet. Auch Maskenöffnungen, die ohne Bezug zur tatsächlichen Padgröße exportiert werden, führen zu unnötig engen Lötstoppmaskenabrissen. Im CAM werden solche Stellen gern „korrigiert", stillschweigend und ohne Rückmeldung.

3. Vias mit unterschiedlicher Funktion in derselben Bohrung

Blind Vias, Buried Vias und Durchkontaktierungen werden in vielen Layout-Werkzeugen in derselben Bohrungstabelle geführt. Ohne korrekte Klassifizierung im Exporter behandelt die Fertigung eine als Sackloch gedachte Bohrung wie eine Durchkontaktierung. Die elektrische Verbindung fehlt, die Lötseite ist nicht kontaktiert – und der Fehler ist im fertigen Bild praktisch nicht mehr erkennbar.

4. Fehlende oder falsche Lagenpaarungen

Bei Multilayern müssen die Innenlagen paarweise zugeordnet sein. Eine Innenlage, die im Layout vorhanden ist, aber im Exporter fehlt, erzeugt eine Lücke im Pressaufbau. Der Hersteller meldet das nicht zwingend. Die Leiterplatte wird gefertigt, aber die elektrische Funktion ist unvollständig. Auch der umgekehrte Fall – eine zusätzliche, nicht vorgesehene Lage – taucht in der Praxis auf, wenn der Exporter Hilfslagen mit ausgibt.

5. Unvollständige Stücklisteninformationen

Bei Baugruppen mit Pick-and-Place-Daten kommt es regelmäßig zu fehlenden Bauteilreferenzen, falschen Drehwinkeln oder nicht übertragenen Bauteilmodellen. Ein Bestückungsautomat kann eine fehlende Referenz selbst vergeben, die Drehrichtung eines polaren Bauteils aber nicht eigenständig korrigieren. Das Ergebnis ist eine bestückte Baugruppe, die mechanisch korrekt aussieht und trotzdem falsch gepolt ist.

6. Polygone ohne thermische Anbindung

Großflächige Versorgungslagen müssen über definierte Wärmefedern an Vias angebunden sein. Wenn der Exporter die Polygon-Logik nicht sauber abbildet, fehlt diese Anbindung. Die elektrische Verbindung ist unterbrochen, obwohl die Geometrie geschlossen wirkt. Solche Fehler werden erst beim ersten Power-Up sichtbar – und dann liegt die Bauteilbestückung schon hinter der Datenfreigabe.

7. Ungeregelte Dateinamen und Begleitdokumente

Bei Gerber X2 hängt die Interpretation klassisch von Dateinamen, README-Dateien und Fertigungszeichnungen ab. Unterscheiden sich „top.gbr" und „top_copper.gbr" nur durch eine Schreibweise, kann der CAM-Operator die falsche Datei zuordnen. Auch fehlende Revisionsstände, nicht aktualisierte Stücklisten oder eine separate, aber nicht referenzierte Bohrdatei sorgen für Reibung, die mit einem strukturierten Format gar nicht erst entstehen würde.

Welches Format passt zu welchem Projekt?

Die Wahl hängt nicht nur am Format selbst, sondern an drei Rahmenbedingungen: an der Komplexität der Leiterplatte, an den Erwartungen des Fertigungspartners und an der Reife der eigenen Datenpflege.

Für zweilagige Standardleiterplatten ohne besondere Anforderungen an Impedanz oder Bestückung bleibt Gerber X2 ein pragmatisches Format. Es ist in nahezu jedem CAM-System lesbar, lässt sich visuell prüfen und verlangt keine besondere Konfiguration. Wer viele kleine Aufträge mit wechselnden Herstellern betreut, profitiert von dieser Universalität.

Für komplexe Multilayer, Baugruppen mit hoher Bauteildichte und Anwendungen mit kontrollierter Impedanz ist ODB++ in der Praxis das robusteste Format. Es bündelt die relevanten Informationen so, dass die Fertigung weniger Annahmen treffen muss. Im High-End- und Tier-1-Bereich ist ODB++ heute der De-facto-Standard, an dem sich die CAM-Werkzeuge orientieren.

Für Unternehmen, die ihre Daten über mehrere Stufen der Lieferkette konsistent halten wollen und Wert auf einen offenen, herstellerneutralen Standard legen, ist IPC-2581 die langfristig überzeugende Richtung. Besonders bei Aerospace, Medizintechnik und anspruchsvollen Industrieanwendungen entfaltet das Format seine Stärke, weil es die Idee des digitalen Zwillings konsequent umsetzt. Voraussetzung ist allerdings, dass das eigene CAD-System die nötigen Strukturen auch wirklich exportiert.

Format ist nicht gleich Datenqualität. Der saubere Gerber-Datensatz ist mehr wert als der lückenhafte IPC-2581-Export.

Drei Punkte lassen sich verallgemeinern. Erstens: Ein Format überträgt nur, was sein Quellsystem hergibt. Zweitens: Die Fragmentierung der Daten ist das größte Risiko bei Gerber X2, die unvollständige Implementierung das größte Risiko bei ODB++ und IPC-2581. Drittens: Die Prüfung der ausgegebenen Daten ist mit keinem Format automatisierbar – sie bleibt eine eigene Disziplin, die zwischen Konstruktion, CAM und Fertigung sauber organisiert sein will.
