Schliffbildanalyse: Wann die zerstörende Prüfung notwendig ist

Eine Leiterplatte kann im AOI-System makellos aussehen, im elektrischen Test bestehen und trotzdem genau dort versagen, wo Reklamation, Feldrückruf oder Stillstand teuer werden: in der Durchkontaktierung, an der Innenlagenanbindung oder im Aufbau einer Microvia-Verbindung. Wer daraus schließt, eine optische Endkontrolle reiche für eine belastbare Freigabe, verwechselt Sichtbarkeit mit Nachweisbarkeit.

Die Schliffbildanalyse ist kein Ritual aus der Qualitätssicherung und auch kein dekoratives Zertifikat für Lieferantenaudits. Sie zerstört bewusst ein Teststück, um die innere Realität der Leiterplatte offenzulegen. Genau deshalb ist sie bei kritischen Konstruktionen, thermisch belasteten Durchkontaktierungen und gezielter Fehleranalyse oft das Verfahren mit dem besseren Kosten-Nutzen-Verhältnis. Nicht, weil ein Schliffbild billig wäre. Sondern weil die Alternative im Zweifel eine teure Fehlannahme über die tatsächliche Prozessfähigkeit ist.

Die entscheidende Frage lautet also nicht: „Müssen wir jede Leiterplatte schliffbildanalysieren?“ Das wäre wirtschaftlicher Unsinn. Die Frage lautet: An welcher Stelle verlangt das Produkt, der Vertrag oder das Risikoprofil einen Nachweis, den AOI, Röntgen und elektrische Prüfung nicht liefern können?

Ein sauberes Außenbild ist kein Beleg für eine belastbare Innenverbindung. Wer das verwechselt, kauft Qualitätsrisiko zum Stückpreis ein.

Was eine Schliffbildanalyse tatsächlich sichtbar macht

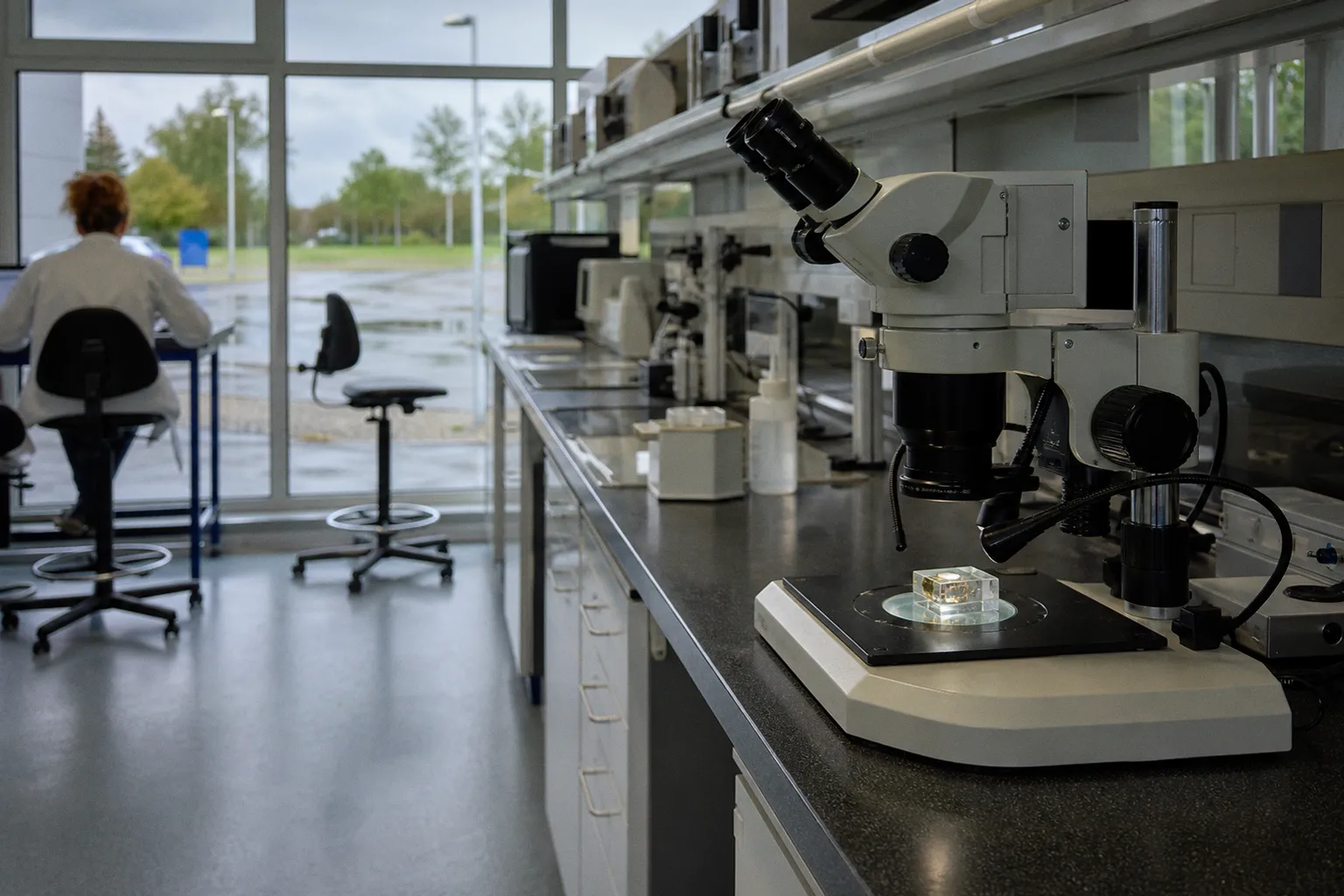

Bei der Schliffbildanalyse wird ein Coupon oder ein Ausschnitt aus der Leiterplatte gezielt ausgewählt, zugeschnitten, in Harz eingebettet, bis zur definierten Schnittstelle geschliffen und anschließend poliert. Je nach Fragestellung folgt eine Rückätzung. Das Ergebnis ist ein metallografischer Querschliff, der unter dem Mikroskop jene Strukturen freilegt, die im fertigen Produkt sonst verborgen bleiben.

Die Methode ist zerstörend. Das ist keine Schwäche, sondern ihr Geschäftszweck. Sie beantwortet keine hypothetische Frage über die Qualität der Oberfläche, sondern zeigt den real gefertigten Schichtaufbau und die tatsächliche Ausbildung metallisierter Strukturen.

Typische Merkmale, die sich im Schliffbild bewerten lassen, sind:

• der Aufbau und die Qualität des Basismaterials;
• Innenlagenstrukturen und deren Registrierung;
• die Geometrie von Durchkontaktierungen und Vias;
• die Kupferplattierung in Bohrungen;
• Lagenverbindungen und Innenlagenanbindungen;
• Dicke und Lage von Innen- und Außenlagen;
• Lötstoppmaskendeckung;
• die Dicke bestimmter Endoberflächen;
• Auffälligkeiten wie Risse, Ablösungen, unzureichende Anbindung oder ungleichmäßige Metallisierung.

Die einschlägige Präparationsmethode IPC-TM-650, Methode 2.1.1F, beschreibt dabei den Weg zum verwertbaren Schliffbild. Sie ist bewusst keine universelle Abnahmevorschrift. Genau hier beginnt ein verbreiteter Denkfehler in Einkaufs- und Qualitätsrunden: Man bestellt „einen Schliff nach IPC“ und glaubt, damit seien die Pass-/Fail-Grenzen bereits geregelt. Sind sie nicht.

IPC-TM-650 beschreibt die Präparation als Leitlinie. Die Annahmekriterien kommen aus der passenden Leistungsspezifikation, aus der vereinbarten Produktklasse, aus der Zeichnung oder aus dem Kundenvertrag. Ohne diese Klammer kann selbst das beste Mikroskop nur schöne Bilder liefern – keine belastbare Konformitätsentscheidung.

Bei der Präparation steckt die Qualität bereits im Detail. Das Einbettmaterial darf nach IPC-TM-650 maximal bei 93 °C aushärten, damit die Probe nicht durch die Präparation selbst thermisch verfälscht wird. Für das Schleifen wird ein weiter Bereich von Siliziumkarbid-Schleifmitteln von P80 bis P4000 genannt; eine Endpolitur kann mit Oxid- oder kolloidaler Silica-Suspension im Bereich von 0,3 bis 0,04 µm erfolgen. Das klingt nach Laborroutine. In der Fabrik entscheidet genau diese Routine darüber, ob eine Grenzfläche sauber sichtbar wird oder ob Schleifartefakte später als Fertigungsfehler diskutiert werden.

Auch der Schnitt muss zur Fragestellung passen. Eine Probe ohne die relevante Durchkontaktierung, ohne kritische Innenlagenanbindung oder ohne die verdächtige Microvia-Zone ist keine Stichprobe, sondern Alibi-Metallografie. Für eine vollständige Bewertung können mehrere Schliffbilder erforderlich sein. Wer bei komplexen starr-flexiblen Aufbauten einen einzigen Coupon als vollständigen Qualitätsnachweis verkauft, betreibt bestenfalls Kostenoptimierung – nur nicht im Interesse des Endprodukts.

AOI, Röntgen oder Schliffbild: Drei Verfahren, drei Wahrheiten

Die Gegenüberstellung „AOI vs. Schliffbildanalyse“ wird häufig falsch geführt. Es geht nicht um Ersatz, sondern um unterschiedliche Fehlerbilder und unterschiedliche Prüftiefen. AOI, Röntgen und Schliffbildanalyse konkurrieren nicht um dieselbe Wahrheit. Sie sehen verschiedene Ausschnitte derselben Leiterplatte.

AOI ist in der laufenden Produktion unverzichtbar. Niemand mit betriebswirtschaftlichem Restverstand ersetzt eine automatisierte, flächige Außenlagenkontrolle durch wiederholtes Zerschneiden von Leiterplatten. AOI erkennt jedoch nicht, ob die Kupferschicht in einer Durchkontaktierung entlang der Bohrtiefe ausreichend und gleichmäßig ausgebildet ist. Die Kamera sieht, was sie sehen kann. Das ist keine Kritik an AOI, sondern Physik.

Röntgen wiederum kann verdeckte Strukturen sichtbar machen und ist bei bestimmten Fragestellungen ausgesprochen nützlich. Aber auch hier gilt: Ein kontrastreiches Bild ersetzt keinen sauber präparierten Querschliff, wenn es um die tatsächliche Geometrie, Schichtdicke oder Grenzflächenqualität geht. Wer Röntgen als pauschalen Ersatz für Schliffbilder anbietet, verkauft Reichweite als Tiefenschärfe.

Die ökonomisch vernünftige Prüfstrategie kombiniert die Verfahren nach Risiko:

1. AOI sichert die Breite der Fertigung ab. Sie fängt sichtbare Strukturfehler früh und mit hoher Taktleistung ab.

2. Elektrische Tests prüfen die Funktion der Netze. Sie bestätigen jedoch nicht automatisch die langfristige Zuverlässigkeit einer metallisierten Verbindung unter thermischer Last.

3. Röntgen ergänzt bei verdeckten Bereichen. Besonders dort, wo zerstörungsfreie Einblicke einen schnellen Hinweis liefern können.

4. Das Schliffbild klärt die innere Ursache oder die spezifikationskritische Struktur. Es ist die gezielte Eskalation, nicht der Ersatz für alle anderen Prüfungen.

Diese Trennung schützt auch vor einem klassischen Lieferkettenfehler: Der Lieferant zeigt gute AOI-Statistiken, der Einkauf sieht niedrige Ausschussquoten, die Freigabe erfolgt. Monate später treten thermisch induzierte Ausfälle auf, und plötzlich wird über Materialchargen, Reflow-Profile und Einsatzbedingungen spekuliert. Hätte ein passend positionierter Coupon die kritische Verbindung früher offengelegt? Das lässt sich im Nachhinein selten beweisen. Aber genau deshalb gehören Prüfplan und Risikobewertung an den Anfang – nicht in die Reklamationsakte.

Wann aus einer Option eine notwendige Prüfung wird

Eine allgemeingültige Schliffbildquote pro Los oder Nutzen gibt es nicht. Wer eine starre Zahl ohne Bezug zu Produktklasse, Vertrag und Risiko verspricht, betreibt Prüfplanung nach Bauchgefühl. Die erforderliche Frequenz muss aus der vereinbarten Leistungsanforderung, dem Prüfplan und dem realen Schadenspotenzial abgeleitet werden.

Zwingend oder zumindest praktisch unvermeidbar wird die Schliffbildanalyse in vier Konstellationen.

Wenn die Liefer- oder Leistungsspezifikation interne Merkmale verlangt

Sobald eine Spezifikation einen Nachweis über Plattierungsqualität, Lagenregistrierung, Anbindung oder Schichtaufbau fordert, ist ein Schliffbild nicht länger eine nette Zusatzleistung. Dann ist es Bestandteil der Konformitätsbewertung.

Die aktuelle IPC-A-600M, ausgegeben am 1. Mai 2025, ist der Abnahmekriterien-Leitfaden für Leiterplatten und löst IPC-A-600K ab. Sie steht im Zusammenhang mit den Akzeptanzanforderungen der IPC-6012F und IPC-6013E. Das heißt aber nicht, dass jede Baugruppe automatisch nach demselben Detailmaßstab beurteilt wird. Starr, flexibel und starr-flexibel sind keine kosmetischen Varianten desselben Produkts. Konstruktion, Biegeradien, Materialsystem, dynamische Belastung und Anschlusstechnik verändern das Risikoprofil erheblich.

Für die Qualitätssicherung starr-flexibler Leiterplatten ist deshalb die Coupon-Positionierung besonders kritisch. Ein Querschliff durch eine unkritische starre Zone kann formal sauber sein und trotzdem nichts über die kritische Übergangsregion aussagen. Der Auditor fragt nicht: „Liegt ein Schliffbild vor?“ Er fragt: „Welche produktrelevante Aussage deckt dieses Schliffbild ab?“

Nach thermischer Belastung von Durchkontaktierungen

Bei Durchkontaktierungen reicht der Zustand vor Belastung nicht aus, wenn die Zuverlässigkeit unter Temperaturwechseln oder vergleichbaren Beanspruchungen bewertet werden soll. Nach einer Prüfung der thermischen Belastbarkeit gemäß IPC-TM-650, Methode 2.6.8E, wird die Probe gereinigt, geschliffen und gegen die anwendbare Leistungsspezifikation bewertet. Festgestellte Abweichungen müssen dokumentiert werden.

Das ist der Punkt, an dem sich Prozessfenster von Prozessrobustheit trennen. Eine Durchkontaktierung kann im Ausgangszustand unauffällig erscheinen, aber nach thermischer Beanspruchung Risse, Trennungen oder auffällige Grenzflächen zeigen. Für Anwendungen mit hohen Temperaturwechseln, langen Nutzungsdauern oder hohen Ausfallkosten ist diese Differenz geschäftskritisch.

Die beliebte Formel „Unser Lieferant fährt den Prozess seit Jahren stabil“ ist dafür kein Ersatz. Stabil wogegen? Gegen den eigenen historischen Ausschuss? Gegen einen bestimmten Standardaufbau? Gegen reale thermomechanische Lasten im Endgerät? Ohne klar definierte Belastung und ohne passenden Nachweis bleibt diese Aussage ein Vertriebsargument.

Bei einer gezielten Fehleranalyse

Die Fehleranalyse von Leiterplatten beginnt oft mit Symptomen: intermittierende Ausfälle, auffällige Widerstandsänderungen, erhöhte Rückläuferquoten oder lokale Delamination. AOI-Protokolle sind sauber, elektrische Endtests waren bestanden, aber die Feldrealität widerspricht der Freigabe. Dann ist der Querschliff kein Luxus, sondern ein Mittel zur Ursachenklärung.

Eine brauchbare Analyse trennt dabei drei Ebenen:

• Konstruktionsbedingte Risiken: etwa ungünstige Via-Strukturen, enge Toleranzketten oder ein Lagenaufbau, der das Fertigungsfenster künstlich verengt.
• Prozessbedingte Abweichungen: beispielsweise ungleichmäßige Galvanisierung, Bohr- und Desmear-Effekte oder Probleme bei Press- und Laminierprozessen.
• Belastungsbedingte Schäden: etwa thermisch aktivierte Schwachstellen, die im Neuzustand nicht eindeutig hervortreten.

Der wirtschaftliche Haken liegt meist nicht in der Analyse selbst, sondern in der falschen Fragestellung. Wer lediglich fragt, ob „ein Fehler sichtbar“ ist, erhält oft ein unverbindliches Laborbild. Wer hingegen eine Hypothese formuliert – etwa zur Kupferverteilung in kritischen Bohrungen oder zur Verbindung einer Microvia mit ihrem Target-Pad –, kann Couponlage, Schliffrichtung und Auswertung darauf ausrichten.

Bei Hochleistungs- und Hochzuverlässigkeitsprodukten

In besonders anspruchsvollen Anwendungen genügt ein unauffälliges Lichtmikroskopbild nicht als Freispruch. IPC hat 2019 ausdrücklich darauf hingewiesen, dass thermisch belastete Schliffbilder bei Microvia-zu-Target-Verbindungen latente Fehler mit Lichtmikroskopie allein nicht zuverlässig erkennen können. Ergänzend werden leistungsbasierte Test-Coupons mit elektrischen Widerstandsmessungen herangezogen.

Das ist eine unbequeme Botschaft für alle, die aus einer guten Aufnahme eine endgültige Qualitätszusage ableiten wollen. Der Schliff bleibt wertvoll, aber seine Aussagegrenze muss akzeptiert werden. Ein einzelnes Verfahren, das alles abdeckt, existiert nicht. Wer es behauptet, verkauft Vereinfachung auf Kosten der Zuverlässigkeit.

Die Schliffbildanalyse ist ein scharfes Werkzeug – aber kein Freibrief, latente Fehler mit einem Mikroskopfoto für erledigt zu erklären.

Die Präparation entscheidet über die Aussagekraft

Bei Schliffbildern wird gerne über Messwerte gesprochen, zu selten über die Prozessdisziplin davor. Dabei ist ein schlecht präparierter Querschliff ein Risiko für Fehlentscheidungen. Übermäßiger Materialabtrag, verschmierte Metallschichten, ausgewaschene Bereiche oder eine Schnittlage neben der kritischen Zone können aus einer realen Abweichung einen scheinbaren Befund machen – oder umgekehrt.

Für Durchkontaktierungen fordert die Methode einen ausreichend langen sichtbaren Bewertungsbereich. Die Mindestlänge liegt bei 0,9-mal Bohrdurchmesser. Das ist kein Laborformalismus, sondern eine Mindestbedingung dafür, dass die relevante Zone der Bohrwand tatsächlich in bewertbarer Form vorliegt.

Bei der Messung der Kupferschichtdicke wird zudem schnell mit Einzelwerten hantiert, die wenig aussagen. Ein praxisnaher Ansatz verwendet sechs Messpunkte: jeweils drei auf beiden Seiten der Bohrung, ungefähr bei einem Viertel, der Hälfte und drei Vierteln der Bohrtiefe. Daraus ergibt sich ein Mittelwert. Das Verfahren ersetzt nicht die produktspezifische Spezifikation, verhindert aber, dass ein günstiger Einzelpunkt zur Qualitätsaussage aufgeblasen wird.

Gerade hier sieht man den Unterschied zwischen Qualitätsdaten und Qualitätskommunikation. Ein Lieferant kann eine hohe Maximaldicke zeigen und damit argumentieren, die Galvanik sei ausreichend. Die relevante Frage lautet aber: Wie verteilt sich das Kupfer entlang der Bohrwand? Wo liegt der schwächste Bereich? Welche Anforderung gilt für diese Leiterplatte? Ohne diese drei Antworten ist die Zahl kaum mehr als Folienmaterial für das nächste Supplier-Review.

IPC-A-600M und kundenspezifische Vorgaben: Wer definiert Pass oder Fail?

Die Schliffbildanalyse liefert Beobachtungen und Messwerte. Die Spezifikation verwandelt sie in eine Entscheidung. Das ist die zentrale Ordnung im Umgang mit IPC-Richtlinien für Schliffbilder.

IPC-TM-650, Methode 2.1.1F, erklärt, wie die metallografische Probe präpariert wird. IPC-A-600M liefert Akzeptanzkriterien als Leitfaden für Leiterplatten. Hinzu kommen anwendbare Leistungsspezifikationen wie IPC-6012F für starre Leiterplatten oder IPC-6013E für flexible und starr-flexible Ausführungen. Doch selbst diese Normen ersetzen nicht automatisch die vertragliche Klarheit zwischen Kunde und Hersteller.

Eine belastbare Anforderung sollte mindestens festlegen:

• welche Produktklasse und welche Normrevision maßgeblich sind;
• welche Coupons oder Produktbereiche untersucht werden;
• welche Schliffrichtungen bei Durchkontaktierungen, Microvias oder Übergangsbereichen erforderlich sind;
• welche Merkmale konkret bewertet werden;
• wann die Prüfung stattfindet: Erstmuster, Prozessfreigabe, Losprüfung, nach thermischer Belastung oder als Reklamationsanalyse;
• wie Abweichungen dokumentiert, bewertet und nachverfolgt werden.

Das klingt nach zusätzlichem Aufwand. Ist es auch. Aber es ist kalkulierbarer Aufwand als eine später eskalierende Diskussion darüber, ob ein Schadensbild bereits bei der Wareneingangsprüfung erkennbar gewesen wäre.

Projektspezifische Vorgaben können deutlich weiter gehen als allgemeine Branchenanforderungen. Für JPL-Lieferungen fordert die Vertragsklausel QC32f beispielsweise finale Schliffbilder bestimmter A-, B- beziehungsweise A/B-Coupons nach thermischer Belastung in X- und Y-Richtung. Bei Durchkontaktierungen über 2,54 mm können zusätzliche Coupons verlangt werden, wenn sie nahe an nicht gemeinsamen Leitern liegen. Das ist keine allgemeine IPC-Pflicht und erst recht keine Standardforderung für jede Industrieleiterplatte. Es zeigt jedoch, wie konsequent ein Auftraggeber Prüfdetails vertraglich in eine Lieferverpflichtung übersetzen kann.

Für Einkäufer ist das die Lehre: Nicht mit einer allgemeinen Formulierung wie „IPC-konform“ zufrieden geben. Diese zwei Wörter sind kein Prüfplan. Sie müssen in Produktklasse, Normrevision, Akzeptanzkriterien, Nachweispflichten und Eskalationswege zerlegt werden. Alles andere schafft Interpretationsspielraum – und Interpretationsspielraum landet bei Problemen zuverlässig auf dem Tisch des Kunden.

Der richtige Einsatz der zerstörenden Prüfung

Die Schliffbildanalyse ist dann richtig eingesetzt, wenn sie eine konkrete wirtschaftliche und technische Unsicherheit reduziert. Das ist bei Erstmustern komplexer Lagenaufbauten der Fall, bei Prozessänderungen, bei qualitätskritischen Durchkontaktierungen, nach thermischer Belastung oder bei einer strukturierten Fehleranalyse. Sie ist nicht automatisch sinnvoll, nur weil ein Lieferant sie in der Qualitätsmappe aufführt.

Wer die Methode zur bloßen Pflichtübung degradiert, produziert Kosten ohne Erkenntnis. Wer sie dagegen gezielt an den kritischen Strukturen ansetzt, gewinnt etwas Wertvolleres als ein Zertifikat: belastbare Evidenz über die Fertigungsrealität.

Die harte Konsequenz lautet: Eine Leiterplatte ist nicht deshalb gut, weil sie einen Test bestanden hat. Sie ist gut, wenn der Test genau die relevante Schwachstelle adressiert und die Bewertung an einer klaren Spezifikation hängt. Bei inneren Strukturen ist das Schliffbild oft der direkteste Weg dorthin. Nicht glamourös, nicht zerstörungsfrei – aber im Ernstfall deutlich günstiger als Vertrauen ohne Nachweis.
