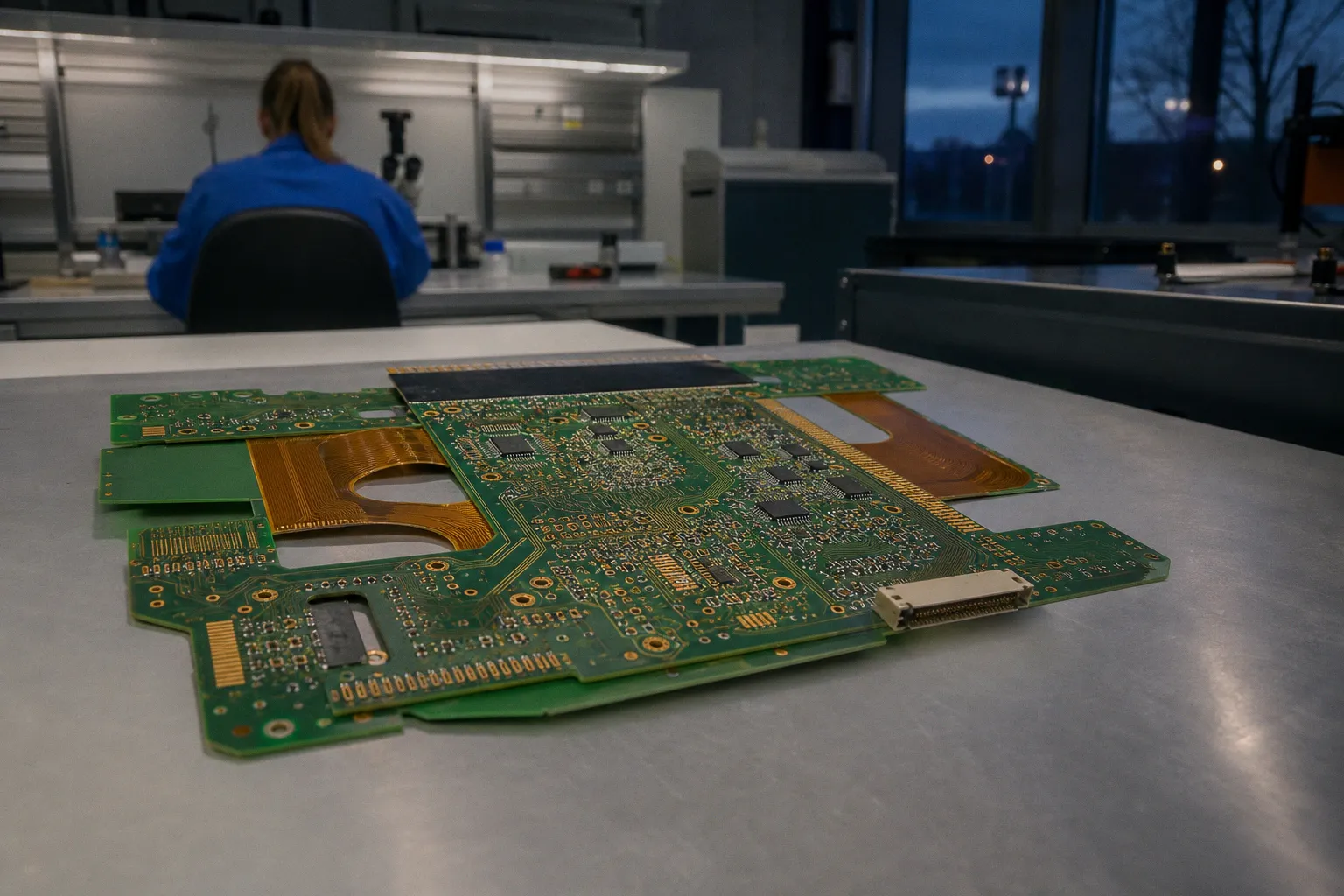

IPC-Klasse 2 oder 3: Welcher Standard für Ihr Projekt?

Nicht in einer pauschalen Ausfallquote. Nicht in einer Herstelleraussage.

Die Frage „IPC-Klasse 2 oder 3?“ wird in Bestellungen häufig zu spät gestellt. Dann existieren Layout, Stack-up, Bohrdaten und Kalkulation bereits. Das ist der falsche Ablauf. Die Leistungsklasse beeinflusst Konstruktion, Fertigungsfreigabe, Prüfplanung und Nachweisführung. Bei HDI-Aufbauten betrifft sie insbesondere Mikrovia-Strukturen, Kupferverteilung, Materialauswahl und die Bewertung von Schliffbildern.

Für starre Leiterplatten ist IPC-6012F, Revision F vom September 2023, die maßgebliche Leistungsspezifikation. Für flexible und starr-flexible Leiterplatten gilt IPC-6013E vom September 2021. Beide Dokumente setzen voraus, dass die geforderte Klasse in den Beschaffungsunterlagen steht. Fehlt sie, fehlt eine belastbare Abnahmebasis.

Klasse 3 ist keine Zertifizierung. Sie ist eine vertraglich festgelegte Leistungs- und Abnahmeanforderung für die unbestückte Leiterplatte.

Leistungsklassen: Funktion ist nicht gleich Kritikalität

IPC definiert drei allgemeine Produkt- beziehungsweise Leistungsklassen. Im Projektalltag stehen meist Klasse 2 und Klasse 3 zur Auswahl. Die Entscheidung darf nicht aus der Branche abgeleitet werden. „Automotive“, „Medizintechnik“ oder „Industrie“ reichen als Vorgabe nicht aus. Entscheidend sind Lastprofil, Folgen eines Ausfalls, Einsatzumgebung und geforderte Verfügbarkeit.

Klasse 2 steht für Produkte mit geforderter dauerhafter Funktion und langer Lebensdauer. Unterbrechungsfreier Betrieb ist erwünscht, aber nicht kritisch. Das ist kein Niedrigqualitätsstandard. Eine Klasse-2-Leiterplatte kann mehrlagig sein, hochpolig, impedanzkontrolliert, mit Blind Vias oder Mikrovia-Lagen aufgebaut. Sie kann thermisch und elektrisch anspruchsvoll sein. Die Klasse beschreibt nicht die Komplexität der Geometrie.

Klasse 3 ist für Produkte vorgesehen, bei denen dauerhafte Leistung oder Funktion auf Abruf kritisch ist. Ausfallzeiten sind nicht tolerierbar. Die Einsatzumgebung kann rau sein. IPC nennt unter anderem lebenserhaltende und andere kritische Systeme als Anwendungsbeispiele. Daraus folgt jedoch nicht, dass jede Leiterplatte in einem Medizin-, Militär-, Automotive- oder Raumfahrtprodukt automatisch Klasse 3 benötigt. Diese Bereiche arbeiten oft zusätzlich mit projektspezifischen Anforderungen und Addenda.

Die IPC-Klasse ersetzt keine Risikobewertung. Sie ersetzt auch keine DFM-Prüfung. Ein Klasse-3-Vermerk kompensiert keinen zu kleinen Via-Pad-Durchmesser, keinen ungeeigneten Prepreg-Fluss und keine asymmetrische Kupferbelegung. Wenn die Physik des Aufbaus nicht stimmt, wird die Klasse zur Beschaffungsformel ohne technische Wirkung.

Starre Leiterplatten: IPC-6012F definiert den Abnahmerahmen

IPC-6012F deckt einseitige, doppelseitige und mehrlagige starre Leiterplatten ab. Dazu gehören Konstruktionen mit Durchkontaktierungen, Blind Vias, Buried Vias und Mikrovia-Strukturen. Die Spezifikation definiert Qualifikations- und Leistungsanforderungen für die Bare Board. Sie bewertet nicht die spätere Baugruppe als Ganzes.

Das ist die erste kritische Schnittstelle. Eine Baugruppe kann keine höhere Leistungsklasse erhalten als die spezifizierte unbestückte Leiterplatte. Soll eine elektronische Baugruppe als Klasse 3 bewertet werden, muss die Leiterplatte bereits als Klasse 3 beschafft und akzeptiert worden sein. Eine Klasse-2-Bare-Board durch zusätzliche Endprüfung der Baugruppe nachträglich zur Klasse 3 zu erklären, ist technisch nicht haltbar.

Die praktischen Unterschiede treten nicht in Werbeprospekten auf. Sie treten im Prüfprotokoll auf:

• im Schliffbild einer durchkontaktierten Bohrung;
• an der Grenzfläche zwischen Innenlagenkupfer, Harzsystem und galvanischem Kupfer;
• in der Bewertung von Leiterbildmerkmalen;
• in der Beurteilung von Lötstoppmaskenmerkmalen;
• bei Innenlagenunterbrechungen, Anularringen und Bohrversatz;
• in der Behandlung von Mikrovia-Strukturen und gestapelten Via-Architekturen;
• in der Dokumentation von Abweichungen.

Die vollständigen Grenzwerte stehen in der jeweils anzuwendenden Normausgabe und in den vereinbarten Beschaffungsunterlagen. Ohne diese Kombination sind Aussagen wie „Klasse 3 benötigt immer 100-Prozent-AOI“ nicht belastbar. Die Klassenbezeichnung allein schreibt keine pauschale Prüfroute mit AOI, Röntgeninspektion, Schliffbildanalyse oder elektrischer 100-Prozent-Prüfung vor.

Eine sinnvolle Prüfkette wird aus dem konkreten Fehlerrisiko abgeleitet. AOI erkennt definierte Oberflächen- und Leiterbildmerkmale. Sie bewertet keine Innenlagenhaftung und kein CAF-Wachstum. Röntgen liefert Informationen zu verdeckten Strukturen, ersetzt aber keinen metallographischen Schliff. Der Schliff zeigt Schichtaufbau, Kupferverteilung, Via-Geometrie und mögliche Grenzflächenprobleme. Er ist zerstörend und arbeitet deshalb mit Coupons oder qualifizierten Prüfmustern. Jede Methode hat einen begrenzten Befundraum.

Eine Prüfmethode ist kein Qualitätsmerkmal. Sie ist ein Nachweis für genau den Fehlermechanismus, den sie erfassen kann.

Besonders bei mehrlagigen Leiterplatten führt eine unpräzise Klassenforderung zu falschen Prioritäten. Die Fertigung optimiert dann auf sichtbare Merkmale, während die kritische Belastung in der Z-Achse liegt: thermomechanische Beanspruchung der Durchkontaktierung, CTE-Differenzen zwischen Kupfer und Laminat, Harzversorgung an Innenlagenkanten oder Rissinitiierung in Mikrovia-Übergängen.

Die Wahl zwischen IPC-Klasse 2 und 3 muss deshalb zusammen mit der Materialdefinition erfolgen. Der Tg-Wert allein reicht nicht. Relevant sind auch Z-Achsen-Ausdehnung, Zersetzungsverhalten, Harzanteil, Kupferdickenverteilung, Bohrbild, Aspect Ratio und thermisches Lastkollektiv. Eine hohe Tg verhindert weder schlechte Galvanikverteilung noch unzureichend abgestützte Via-Strukturen.

Flex und Starr-Flex: Die Nutzungsklasse ist kein Zusatzdetail

Für flexible und starr-flexible Leiterplatten gilt IPC-6013E. Die Norm umfasst einseitige, doppelseitige und mehrlagige Flexleiterplatten sowie mehrlagige Starr-Flex-Konstruktionen. Versteifungen, Durchkontaktierungen, Blind Vias und Buried Vias können Teil des Aufbaus sein.

Bei Flex und Starr-Flex genügt die Angabe „Klasse 2“ oder „Klasse 3“ nicht. IPC-6013E verlangt zusätzlich die Spezifikation der Installationsnutzung. Das ist technisch folgerichtig. Eine Flexschaltung im einmaligen Einbauzustand arbeitet unter anderen Randbedingungen als ein dynamisch bewegtes Faltsegment.

Nutzung B steht für wiederholtes Flexen über eine im Auftrag definierte Zyklenzahl. Die Zyklenzahl muss konkret angegeben werden. „Dynamisch belastet“ ist keine prüfbare Forderung. Ohne Biegeradius, Biegewinkel, Bewegungsfrequenz, Zyklenzahl und Lage der Biegezone bleibt die Anforderung offen.

Nutzung C betrifft Hochtemperaturumgebungen über 105 °C. Hier verschieben sich die relevanten Fehlermechanismen. Polyimid, Klebersysteme, Kupferprofil, Deckfolie und Versteifungszone müssen als System bewertet werden. Die kritische Stelle liegt oft nicht im freien Flexbereich, sondern am Übergang von starrer Zone zu Biegezone. Dort konzentrieren sich Steifigkeitssprung, Kupfergeometrie und mechanische Last.

Nutzung D steht für eine geforderte UL-Anerkennung. Auch diese Forderung ist separat zu dokumentieren. Sie folgt nicht aus der IPC-Klasse.

Bei Starr-Flex-Aufbauten ist die Klasse-3-Forderung besonders häufig unterdefiniert. Typische Lücken in den Unterlagen sind:

1. Biegezone ohne definierte Geometrie.

Fehlen Biegeradius, Richtung und Zyklenzahl, kann der Lieferant die mechanische Belastung nicht qualifizieren. Die Lage von Leiterzügen und Kupferverteilung in der Biegezone bleibt dann eine Annahme.

2. Übergangsbereich ohne Layer-Definition.

Der Starr-Flex-Übergang benötigt eine eindeutige Darstellung der Coverlay-Rückzüge, Stiffener-Kanten, Fräsgeometrien und Kupferausläufe. Sonst entstehen lokale Spannungsspitzen und schlecht kontrollierbare Harzverteilungen.

3. Klasse ohne Prüfkonzept.

Ein geforderter Schliff muss an repräsentativen Coupons erfolgen. Bei komplexen Starr-Flex-Aufbauten muss der Coupon die kritischen Merkmale abbilden. Ein Standardcoupon fern vom Übergangsbereich belegt keine Prozesssicherheit an der belasteten Stelle.

4. Hochtemperaturforderung ohne Materialsystem.

Die Angabe „über 105 °C“ betrifft nicht nur das Basismaterial. Sie betrifft die vollständige Konstruktion. Kleber, Deckfolie, Lötstoppmaske, Oberflächenfinish und die thermische Belastung beim Löten müssen zusammenpassen.

Die IPC-Klasse bleibt der Abnahmerahmen. Die Nutzungsklasse definiert die Belastungsart. Erst beides zusammen ergibt eine fertigungstaugliche Anforderung.

Typ 3 ist nicht Klasse 3

Der Fehler erscheint regelmäßig in Stücklisten, Zeichnungsrahmen und Lieferantenkommunikation: „Typ 3 nach IPC-6012F, daher Klasse 3.“ Das ist falsch.

In IPC-6012F beschreibt der Typ die Bauform der starren Leiterplatte. Typ 3 bezeichnet eine mehrlagige starre Leiterplatte ohne Blind oder Buried Vias. Die Klasse beschreibt dagegen Leistungs- und Abnahmeanforderungen. Ein Typ-3-Multilayer kann Klasse 2 oder Klasse 3 sein. Der Typ sagt nichts über die geforderte Leistungsklasse aus.

Die Begriffe müssen getrennt in die Beschaffungsunterlagen:

Auch die häufig genannte „IPC-A-610-Klassifizierung“ verlangt Trennung der Ebenen. IPC-A-610 betrifft die Abnahme elektronischer Baugruppen. Sie ist nicht die Basisspezifikation für die unbestückte Leiterplatte. Für sichtbare und innere Merkmale der Bare Board dient IPC-A-600 als bebilderte Abnahmehilfe. Vollständig anwendbar wird sie erst zusammen mit den passenden Entwurfsstandards der IPC-2220-Reihe und den Leistungsspezifikationen der IPC-6010-Reihe.

Diese Zuordnung ist keine Formalie. Wird eine Bare Board mit IPC-A-610 statt mit IPC-6012F oder IPC-6013E spezifiziert, bleibt die zentrale Leistungsebene unklar. Der Lieferant erhält keine eindeutige Grundlage für Materialfreigabe, Fertigungslenkung und Endabnahme.

Die Beschaffungsunterlage entscheidet über den Befund

Die IPC-Klasse steht nicht am Ende der technischen Kette. Sie steht am Anfang. Die Bestellung muss die Anforderung so abbilden, dass Konstrukteur, Leiterplattenhersteller, Prüflabor und Wareneingang denselben Gegenstand bewerten.

Eine belastbare Spezifikation enthält mindestens:

• die zutreffende IPC-Leistungsspezifikation mit Revisionsstand, etwa IPC-6012F für starre Leiterplatten oder IPC-6013E für Flex und Starr-Flex;
• die geforderte Leistungsklasse;
• den Leiterplattentyp und die konkrete Aufbauzeichnung;
• das Materialsystem einschließlich kritischer Eigenschaften, sofern das Lastprofil dies verlangt;
• definierte Abweichungen von der Klasse, falls solche vereinbart werden;
• Anforderungen an Coupons, Schliffbilder, elektrische Prüfung und weitere Nachweise, soweit projektspezifisch erforderlich;
• bei Flex und Starr-Flex die Installationsnutzung sowie messbare mechanische und thermische Randbedingungen;
• zusätzliche Forderungen wie Stoffkonformität, UL-Anforderungen oder branchenspezifische Ergänzungen.

RoHS-Konformität gehört ausdrücklich nicht in die IPC-Klassenlogik. Eine Klasse-3-Leiterplatte ist nicht automatisch RoHS-konform. Stoffkonformität benötigt einen separaten Nachweis. Gleiches gilt für UL, Kundennormen und branchenspezifische Addenda.

Abweichungen sind ein weiterer kritischer Punkt. IPC-6012F erlaubt Abweichungen von Klassenanforderungen nur nach Vereinbarung zwischen Anwender und Lieferant. „Lieferantentypisch akzeptiert“ ist keine Vereinbarung. Eine Abweichung muss identifiziert, bewertet und dokumentiert sein. Sonst wird sie bei der nächsten Reklamation zur Auslegungsfrage.

Die technische Bewertung folgt einer einfachen Reihenfolge. Zuerst wird der Fehlermechanismus definiert. Dann wird die Belastung quantifiziert. Danach wird die passende Konstruktion festgelegt. Erst dann werden IPC-Klasse, Prüfverfahren und Dokumentationsumfang zugeordnet. Der umgekehrte Weg produziert eine Klasse-3-Bestellung mit Klasse-2-Informationsstand.

Der belastbare Vermerk lautet nicht nur „Klasse 3“

Für eine starre Leiterplatte mit kritischer Dauerfunktion ist IPC-6012F, Klasse 3, die korrekte Ausgangsforderung. Sie reicht jedoch nur, wenn der Aufbau und die projektspezifischen Abweichungen eindeutig beschrieben sind. Für Flex und Starr-Flex muss IPC-6013E ergänzt werden; Nutzung, Biegeprofil und Temperaturbereich gehören in dieselbe Beschaffungslogik.

Klasse 2 ist die richtige Wahl, wenn dauerhafte Funktion und lange Lebensdauer gefordert sind, die Ausfallfolge aber keine Klasse-3-Kritikalität erreicht. Klasse 3 ist richtig, wenn Funktion auf Abruf kritisch ist und Unterbrechungen nicht toleriert werden. Keine der beiden Klassen ersetzt Konstruktion, Materialfreigabe oder Fehleranalyse.

Der entscheidende Unterschied zwischen IPC-Klasse 2 und 3 liegt deshalb nicht in einem Qualitätsversprechen. Er liegt im zulässigen Befund. Und ein Befund ist nur dann verwertbar, wenn die Bestellung vorher präzise festgelegt hat, was gemessen, bewertet und akzeptiert werden soll.
