Nadelbett oder Flying Probe: Welcher E-Test für welchen Zweck?

Sie zeigt aber den Kern des Problems: Der elektrische Test unbestückter Leiterplatten ist keine formale Endkontrolle. Er ist eine definierte Messaufgabe mit Grenzwerten, Kontaktierung, Testdaten und Rückverfolgbarkeit.

Die Frage „Nadelbett oder Flying Probe E-Test?“ lässt sich daher nicht über die Stückzahl allein beantworten. Entscheidend sind Testpunktzugang, Netzanzahl, Leiterplattendichte, Variantenwechsel, geforderter Durchsatz, Fehlerlokalisierung und die Kosten des Prüfadapters. Wer nur den Prüfpreis pro Leiterplatte vergleicht, lässt den dominierenden Anteil der Entscheidung aus: die Fehlerkosten nach der Auslieferung.

IPC-9252B behandelt genau diese Auswahl. Der Standard beschreibt die Wahl von Prüfsystem, Parametern, Prüfdaten und Kontaktierung für den elektrischen Test unbestückter Leiterplatten. Sein Stand datiert aus September 2016; IPC-9252 wurde zum 1. März 2024 erneut bestätigt. Der Rahmen ist damit klar. Die konkrete Teststrategie bleibt eine Aufgabe der Fertigung und des Layouts.

Der E-Test prüft Netze, nicht die gesamte Leiterplatte

Ein elektrischer Test verifiziert leitfähige Verbindungen gemäß Konstruktionsdaten. Er sucht Unterbrechungen und Kurzschlüsse. Dazu kommen je nach Prüfmethode Widerstands-, Isolations- oder indirekte Signaturprüfungen.

Der Test beantwortet damit zwei Fragen:

1. Ist ein vorgesehenes Netz elektrisch durchgängig?

2. Ist dieses Netz von benachbarten Netzen ausreichend isoliert?

Das klingt vollständig. Es ist es nicht.

Ein bestandener E-Test bestätigt weder Maßhaltigkeit noch Lötstopplackregistrierung, Leiterbildgeometrie, Bohrungsqualität oder Beschriftungsposition. Er bestätigt keine Bestückbarkeit und keine Funktion der späteren Baugruppe. Eine gebrochene Lötstelle nach Reflow, eine unzureichende Benetzung einer Via, ein Delaminationsbeginn im Substrat oder CAF-Wachstum unter Feuchtebelastung liegen außerhalb dieser Messung.

Auch eingebettete Bauelemente ändern den Rahmen. Leiterplatten mit integrierten Widerständen oder Kondensatoren sind vom Geltungsbereich der IPC-9252B ausdrücklich ausgenommen. Dort reicht die übliche Betrachtung von Leiterbahnnetzen nicht mehr aus.

Ein E-Test ist eine Netzprüfung. Wer daraus einen Funktionsnachweis ableitet, verwechselt Messumfang mit Produktfreigabe.

Für die Fertigung bedeutet das: Der elektrische Test steht nicht anstelle von AOI, Röntgeninspektion, Schliffbildanalyse oder Wareneingangsprüfung des Basismaterials. Er ergänzt diese Verfahren. Die Fehlerbilder überschneiden sich nur teilweise.

Flying Probe: Kontaktierung ohne Adapter, aber nicht ohne Zeit

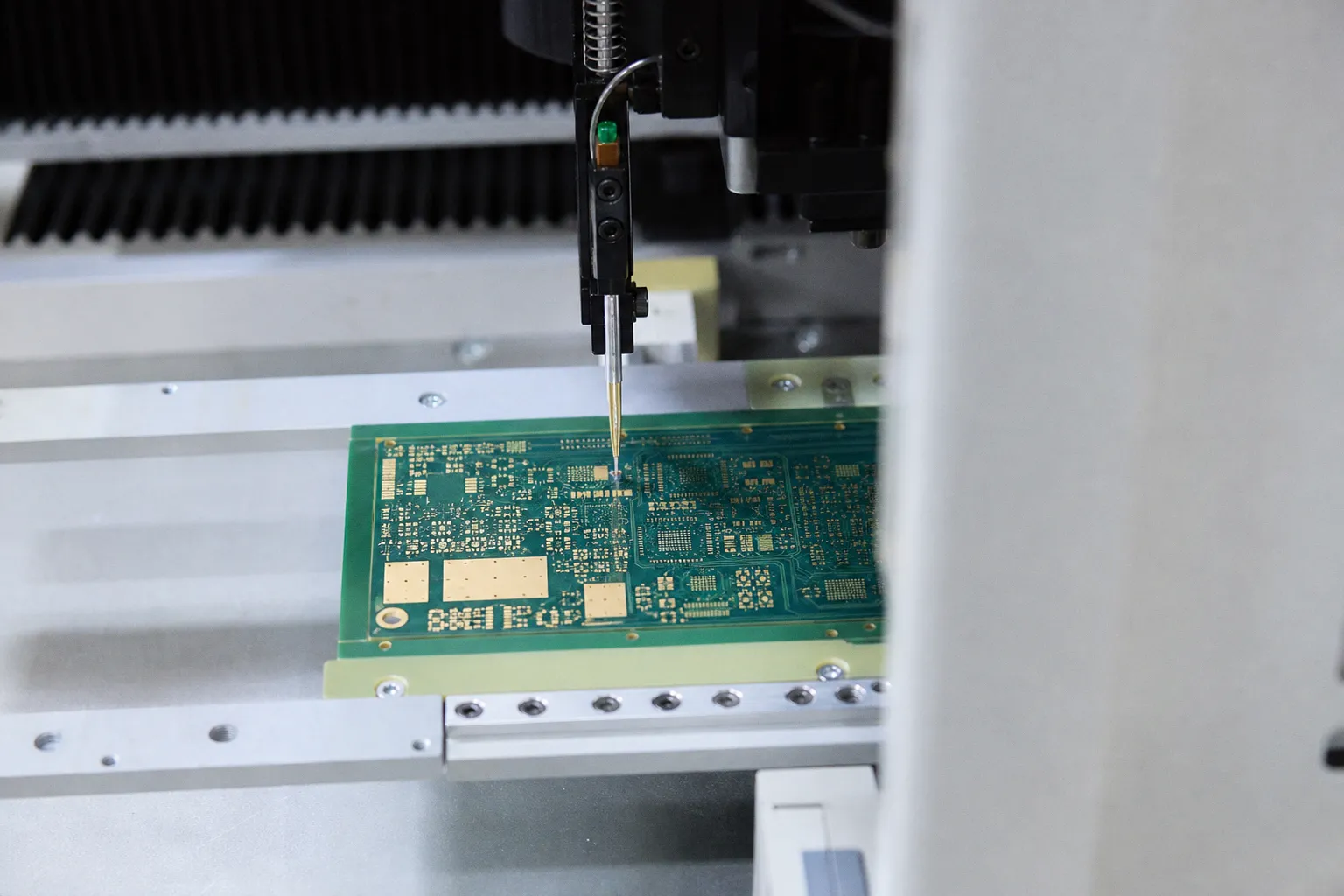

Beim Flying-Probe-Test setzen bewegliche Prüfspitzen nacheinander auf definierte Kontaktpunkte. Systeme arbeiten je nach Ausführung mit vier, sechs oder acht Köpfen, verteilt auf Ober- und Unterseite. Die Prüfköpfe folgen den aus den Konstruktionsdaten erzeugten Testprogrammen. Sie kontaktieren Pads, freie Leiterflächen, Via-Landflächen oder definierte Testpunkte.

Der entscheidende Unterschied zum Nadelbett ist der fehlende kundenspezifische Adapter. Für eine neue Leiterplattenrevision wird kein neues Nadelfeld gefertigt. Testdaten, Referenzlage, Kontaktpunkte und Prüfparameter müssen dennoch erstellt und validiert werden. Der Verzicht auf Werkzeug bedeutet nicht den Verzicht auf Prüfengineering.

Flying Probe ist deshalb das belastbare Verfahren für:

• Prototypen mit wechselnden Revisionen und nicht stabilisierter Stückliste.
• Kleinserien, bei denen die Adapterkosten den Prüfpreis dominieren würden.
• Variantenfamilien mit gleichem Grundaufbau, aber abweichender Netzliste.
• Leiterplatten mit begrenzter Testpunktfläche, sofern die Prüfspitzen die vorhandenen Kontaktflächen sicher erreichen.
• Entwicklungslose, bei denen die Fehlerlokalisierung vor dem Aufbau der nächsten Revision Vorrang hat.

Die Kontaktierung erfolgt sequenziell. Das begrenzt den Durchsatz. Ein Netz wird geprüft, dann das nächste. Bei hoher Netzanzahl, vielen Isolationstests und dichter Nachbarschaft wächst die Prüfzeit. Zusätzliche Zeit entsteht beim Leiterplattenwechsel, wenn dieser manuell erfolgt.

Die Prüfung kann direkt erfolgen. Bei der direkten Durchgangsprüfung werden Spannung und Strom an ein Netz angelegt; der Widerstand zwischen den Endpunkten wird gegen einen spezifizierten Grenzwert bewertet. Bei der direkten Isolationsprüfung wird der Leckstrom zu benachbarten Netzen gemessen. IPC erläutert dafür eine Nachbarschaftsmethodik. Ein Fenster von 50 mil beziehungsweise 1,27 mm wird dort als übliches Konfigurationsbeispiel genannt. Es ist kein pauschaler Abstand für jedes Layout.

Diese Einschränkung ist bei HDI-Strukturen relevant. Feine Leiterabstände, gestapelte Mikrovias, Via-in-Pad-Flächen und BGA-Ausbruchsfächer erzeugen Netznachbarschaften, die eine sorgfältige Testdatenaufbereitung verlangen. Der Tester misst nicht „die Leiterplatte“. Er misst exakt jene Nachbarschaften und Endpunkte, die im Prüfprogramm definiert sind.

Wo Flying Probe physikalisch an Grenzen trifft

Flying Probe löst keine Kontaktprobleme durch Software. Die Prüfspitze benötigt eine erreichbare, belastbare und saubere Fläche. Oxidierte Oberflächen, unzureichend definierte Testpads, stark gewölbte Bereiche flexibler Leiterplatten oder ungünstige Spannlagen reduzieren die Wiederholbarkeit.

Bei Flex- und Starrflex-Leiterplatten kommt die mechanische Lage hinzu. Eine flexible Zone darf während der Kontaktierung nicht ausweichen. Sonst trifft die Spitze nicht reproduzierbar auf denselben Punkt. Die Lösung ist keine höhere Prüfgeschwindigkeit, sondern eine geeignete Fixierung, abgestimmte Niederhalter und eine Teststrategie, die die Biegezonen respektiert.

Flying Probe ist damit nicht „der günstige Test“. Es ist der Test mit geringem werkzeugbezogenem Vorlauf. Sobald lange Prüfzeiten, hohe Stückzahlen oder viele Varianten mit jeweils hoher Losgröße auftreten, verschiebt sich die Rechnung.

Nadelbett: Parallele Prüfung durch definierte Mechanik

Beim Nadelbett testet ein kundenspezifischer Adapter die Leiterplatte über federbelastete Kontaktstifte. Die Bohrungen und Stifte des Adapters werden auf die Testpunkte ausgerichtet. Bei zweiseitiger Kontaktierung greifen Nadeln auf Ober- und Unterseite an. Viele oder alle vorgesehenen Punkte werden gleichzeitig kontaktiert.

Das verändert die Zeitachse der Prüfung vollständig. Die Kontaktierung erfolgt in einem Hub. Der Tester kann Netze mit hoher Geschwindigkeit durchschalten, weil die elektrische Verbindung zu den Testpunkten bereits steht. Das Verfahren ist auf Durchsatz ausgelegt.

Die Vorteile des Nadelbetttests liegen daher nicht in einer grundsätzlich höheren elektrischen Prüftiefe. Beide Verfahren können Durchgang und Isolation prüfen, wenn Testdaten, Zugänglichkeit und Parameter dies zulassen. Der Vorteil liegt in der parallelen Kontaktierung und der kurzen Prüfzeit je Leiterplatte.

Der Adapter ist keine Nebenposition. Er ist eine präzise mechanische Übersetzung des Layouts in Kontaktstifte, Führungen, Niederhalter und Referenzpunkte. Jede Layoutänderung kann diese Übersetzung stören: verschobene Testpads, geänderte Konturen, neue Bauteilaussparungen, andere Panelstege, zusätzliche Vias oder geänderte Kupferfreistellungen.

Bei einer stabilen Serienrevision ist das beherrschbar. Bei häufigen ECO-Schleifen wird der Adapter zum Engpass. Dann entstehen nicht nur Kosten. Es entstehen Freigabeschleifen, weil die neue Kontaktierung verifiziert werden muss.

Das Nadelbett gewinnt nicht durch einen besseren Messwert. Es gewinnt durch einen kürzeren Takt bei wiederholbarer Geometrie.

Wann der Adapter seine Kosten trägt

Eine allgemeine Stückzahlgrenze existiert nicht. Jeder Versuch, eine starre Schwelle zu nennen, ignoriert die realen Parameter.

Die Wirtschaftlichkeit hängt ab von:

• Kosten für Konstruktion, Fertigung und Qualifikation des Adapters.
• Anzahl der Testpunkte und erforderlicher Kontaktseiten.
• Netzanzahl und Prüfzeit im Flying-Probe-System.
• Losgröße und Wiederholhäufigkeit der Aufträge.
• Anzahl der Layoutrevisionen während der Laufzeit.
• Bedienaufwand beim Einlegen und Entnehmen der Leiterplatten.
• Ausschusskosten, wenn ein Fehler erst nach Bestückung oder beim Kunden auffällt.
• Lagerung, Wartung und Verschleiß der Adapterstifte.

Ein Nadelbettadapter kann bei einem Serienprodukt früh wirtschaftlich werden, wenn die Prüfzeit je Panel deutlich sinkt und die Revision stabil bleibt. Bei zehn Varianten mit kleinen, unregelmäßigen Abrufen kann derselbe Adapterbestand Kapital binden, ohne die Durchsatzvorteile auszunutzen.

Die Aussage „Nadelbett ist bei hohen Stückzahlen immer günstiger“ ist deshalb technisch unbrauchbar. Sie blendet Variantenwechsel, Adapterlebensdauer und Testzeit pro Netz aus.

Testpunktzugang entscheidet vor der Maschinenwahl

Die Auswahl des elektrischen Testverfahrens beginnt im Layout. Nicht nach Gerber-Freigabe. Nicht nach Fertigungsstart.

Ein Layout ohne definierte Teststrategie zwingt den Prüfer zu Restflächen, Via-Ringen oder Lötflächen, die ursprünglich keine Testfunktion hatten. Das kann bei Flying Probe noch funktionieren. Es erhöht aber das Risiko von Kontaktproblemen und verlängert die Programmarbeit. Beim Nadelbett wird daraus häufig ein mechanisches Problem: Zu geringe Abstände, fehlende freie Flächen, kollidierende Niederhalter oder nicht erreichbare Punkte.

Die zentralen Fragen lauten:

1. Sind alle kritischen Netze kontaktierbar?

Ein Netz ohne erreichbaren Endpunkt lässt sich nicht direkt auf Durchgang prüfen. Der Testumfang muss dann angepasst oder eine indirekte Methode bewertet werden.

2. Sind Isolationstest-Nachbarschaften vollständig in den Testdaten abgebildet?

Ein Kurzschluss zwischen zwei Netzen wird nur gefunden, wenn beide Netze und ihre Nachbarschaft im Prüfmodell korrekt vorhanden sind.

3. Welche Oberflächen stehen für die Kontaktierung zur Verfügung?

ENIG, HAL, chemisch Zinn oder OSP zeigen unterschiedliche Kontaktcharakteristiken. Entscheidend sind nicht pauschale Materialurteile, sondern Kontaktkraft, Oberflächenzustand, Lagerdauer und Wiederholbarkeit.

4. Ist die Leiterplatte mechanisch fixierbar?

Dünne Kerne, große Panel, flexible Zonen und asymmetrische Kupferverteilung können zu Durchbiegung führen. Der Kontakt muss während der Messung stabil bleiben.

5. Passt die Testpunktverteilung zur späteren Fertigungsroute?

Testpunkte dürfen Nutzflächen nicht blockieren, müssen aber für AOI, elektrische Prüfung und gegebenenfalls Baugruppentest sinnvoll positioniert sein.

Bei Starrflex-Leiterplatten ist die Trennung von starren und flexiblen Bereichen zwingend. Prüfkontaktierung auf dem flexiblen Teil erhöht das Risiko mechanischer Belastung. Testpunkte gehören, soweit die Netzarchitektur es zulässt, in die starren Bereiche. Ist das nicht möglich, muss die Aufnahme die flexible Lage flächig und reproduzierbar stützen.

Durchgang, Isolation und die Grenzen der Fehlerabdeckung

Der Durchgangstest sucht Unterbrechungen. Ursachen können geätzte Leiterbahnunterbrechungen, unzureichend metallisierte Durchkontaktierungen, offene Mikrovias oder fehlerhafte Innenlagenverbindungen sein. Ein hoher Widerstand kann zudem auf einen Grenzfehler hinweisen, der bei niederohmiger Messung noch nicht als Unterbrechung erscheint.

Der Isolationstest sucht leitfähige Verbindungen zwischen Netzen, die getrennt bleiben müssen. Typische Ursachen sind Ätzreste, Kupfergrate, Bohrspäne, unzureichende Isolationsabstände, Verschmierungen im Bohrprozess oder Fehler bei der Innenlagenregistrierung.

Die Auswahl von Prüfspannung, Strom, Widerstandsgrenzen und Nachbarschaftsfenstern ist kundenspezifisch. Ohne Spezifikation gibt es keinen belastbaren pauschalen Grenzwert. Ein Test mit zu niedrigem Isolationsanspruch findet nicht jedes relevante Leckpfadrisiko. Ein Test mit ungeeigneter Spannung kann dagegen Fehlanzeigen erzeugen oder empfindliche Strukturen unzweckmäßig belasten.

Besonders bei hochdichten Multilayern ist die Fehleranalyse nach einem Fehltest entscheidend. Das Prüfergebnis muss rückverfolgbar sein: Leiterplattenkennung, Panelposition, Testprogrammstand, Messresultat, Fehlernetz und Wiederholprüfung. Ohne diese Daten bleibt der Fehler ein Ereignis. Mit diesen Daten wird er einer Ursache zugeordnet.

Die Reihenfolge der Analyse ist dann eindeutig:

1. Fehlernetz gegen Konstruktionsdaten abgleichen.

2. Wiederholbarkeit unter definierter Kontaktierung prüfen.

3. Kontaktfehler von Leiterplattenfehler trennen.

4. Panelposition und Fertigungslos auswerten.

5. Bei systematischem Fehler Schliffbild, AOI-Daten, Bohrparameter und Innenlagenregistrierung heranziehen.

6. Erst danach über Nacharbeit, Sperrung oder Prozesskorrektur entscheiden.

Ein Flying-Probe-Fehler an einem einzelnen Testpunkt kann ein Zugangsproblem sein. Ein wiederholbarer Isolationsfehler in identischen Panelpositionen weist in eine andere Richtung: Prozessfenster, Belichtung, Ätzung, Bohrung oder Innenlagenversatz. Der Tester liefert den Befund. Die Ursachenanalyse beginnt danach.

Die Auswahl: erst Prüfziel, dann Verfahren

Für die Leiterplatten-E-Test-Auswahl genügt eine klare Reihenfolge.

Flying Probe ist die sachliche Wahl, wenn Revisionen wechseln, Losgrößen klein bleiben, ein Adapter den Terminplan belastet oder der Entwicklungsstatus noch keine stabile Geometrie zulässt. Der höhere Zeitbedarf pro Leiterplatte wird gegen den entfallenden Adapteraufwand gerechnet.

Das Nadelbett ist die sachliche Wahl, wenn eine Leiterplattenrevision stabil ist, wiederkehrende Serienlose vorliegen, der Durchsatz begrenzt wird und die Testpunkte für eine mechanische Kontaktierung ausgelegt sind. Der Adapter muss dann als Produktionsmittel behandelt werden: dokumentiert, gewartet, verifiziert und bei Layoutänderungen gesperrt oder angepasst.

Eine Mischstrategie ist häufig präziser als eine Grundsatzentscheidung. Die Vorserie läuft auf Flying Probe. Nach Layoutstabilisierung und bestätigtem Abrufprofil wird der Nadelbettadapter freigegeben. Das reduziert das Risiko, Werkzeug auf eine Revision zu bauen, die nach wenigen Wochen überholt ist.

Der elektrische Test unbestückter Leiterplatten ist kein Etikett auf dem Lieferschein. Er ist ein Messprozess. Flying Probe reduziert Werkzeugbindung. Nadelbett reduziert Taktzeit. Welches Verfahren passt, entscheidet nicht der Name des Systems, sondern die prüfbare Geometrie, die Netzarchitektur und die reale Fertigungsfolge.
