Lötbarkeitsprüfung: Was unser Benetzungstest gezeigt hat

Der Fehler zeigt sich dann nicht in einer Hochglanzbroschüre über Oberflächenchemie, sondern an der Linie: Lot zieht nicht sauber an, Pads zeigen Entbenetzung, Durchkontaktierungen liefern kein reproduzierbares Bild. Nacharbeit, Ausschuss, Produktionsstopp. Der Einkauf diskutiert anschließend über Cent-Beträge beim Leiterplattenpreis, während die Fertigung ein Vielfaches davon verbrennt.

Der Lötbarkeitstest nach IPC-J-STD-003 ist deshalb keine dekorative Qualitätsbescheinigung. Er beantwortet eine enge, aber wirtschaftlich entscheidende Frage: Kann eine unbestückte Leiterplatte nach definierter Lagerung und Konditionierung noch zuverlässig benetzt werden? Wer daraus vorschnell einen Beweis für die gesamte Langzeitzuverlässigkeit einer Baugruppe macht, verkauft Gewissheit, die der Test nicht liefern kann. Wer den Test dagegen als reine Laborübung abtut, hat die Rechnung ohne seine Fertigung gemacht.

Lötbarkeit ist kein Oberflächenversprechen. Sie ist eine mess- oder sichtbar gemachte Lieferfähigkeit der Leiterplatte für den konkreten Lötprozess.

IPC-J-STD-003D: Der Standard prüft nicht die schöne Oberfläche, sondern ihre Reserve

Mit der im Oktober 2022 veröffentlichten Revision IPC-J-STD-003D wurde die vorherige Fassung IPC-J-STD-003C abgelöst. Der Standard beschreibt die Prüfung der Lötbarkeit von unbestückten Leiterplatten, also von Leiterbahnen, Lötflächen und Durchkontaktierungen vor der Bestückung. Das klingt schmaler, als es in der Beschaffungspraxis ist.

Denn zwischen Wareneingang und Lötanlage liegen oft Wochen oder Monate. Dazu kommen Teilmengen, die umgelagert werden, geänderte Produktionspläne und Baugruppen, für die wegen fehlender Bauteile keine vollständige Bestückung möglich ist. Wer dann nur die Lötbarkeit am Tag der Auslieferung beurteilt, prüft im Grunde die Verpackung, nicht die wirtschaftliche Nutzbarkeit des Loses.

Der Kern der IPC-J-STD-003D liegt deshalb in der Verbindung aus definiertem Prüfverfahren und künstlicher Alterung. Das ist die Stelle, an der sich Marketing und Fabrikrealität gewöhnlich trennen. Ein Oberflächenlieferant kann eine frisch hergestellte Oberfläche problemlos überzeugend präsentieren. Entscheidend ist, wie sie sich nach der vorgesehenen Lagerzeit verhält, nachdem Oxidation, Feuchtigkeit und thermische Belastung ihren Anteil gefordert haben.

Die Norm unterscheidet dabei klar zwischen der Benetzungsfähigkeit und anderen Qualitätsaussagen:

• Sie beurteilt nicht die mechanische Dauerfestigkeit einer späteren Lötstelle im Feld.
• Sie ersetzt keine Schliffbildanalyse, wenn es um Kupferdicken, Hülsenqualität oder die Zuverlässigkeit von Durchkontaktierungen geht.
• Sie ist keine Freigabe für jede denkbare Lotpaste, jedes Profil und jede Baugruppen-Geometrie.
• Sie liefert jedoch belastbare Hinweise darauf, ob Oberfläche und Herstellprozess die Voraussetzung für einen stabilen Lötprozess erfüllen.

Das ist kein akademischer Vorbehalt. Eine Oberfläche kann im Lötbarkeitstest bestehen und dennoch in einer Baugruppe Probleme verursachen, wenn Pastendruck, Temperaturprofil, Bauteilmetallisierung oder Reinigungsregime nicht beherrscht werden. Umgekehrt ist es kaufmännlich naiv, Fertigungsprobleme reflexhaft dem Bestücker zuzuschreiben, wenn die Leiterplatte ihre Benetzungsreserve nach Lagerung verloren hat.

Lagerfähigkeit ist eine Vertragsfrage – nicht bloß eine Zahl im Datenblatt

Bei der Lötbarkeitsprüfung nach IPC-J-STD-003 wird die Beschichtungshaltbarkeit in drei Kategorien eingeordnet. Sie definieren, wie lange zwischen Herstellung und Löten liegen darf. Das ist der Punkt, den Einkauf, Planung und Qualität gemeinsam verstehen müssen. Eine sechsmonatige Lagerfreigabe hilft wenig, wenn das tatsächliche Materialmodell auf zwölf Monate Sicherheitsbestand ausgelegt ist.

Kategorie 1 ist keine schlechte Kategorie. Sie kann für schnell drehende Serien und eng getaktete Lieferketten vollkommen vernünftig sein. Problematisch wird sie erst, wenn sie stillschweigend in ein Beschaffungsmodell mit langen Dispositionszyklen, Konsignationslagern oder Sicherheitsbeständen übersetzt wird. Dann kauft man scheinbar günstiger ein und lagert das Risiko in die Produktion aus.

Kategorie 2 ist der verbreitete industrielle Referenzrahmen. Sie verlangt nicht nur eine gute Ausgangsoberfläche, sondern einen belastbaren Prozess über eine realistische Lagerperiode. Kategorie 3 wiederum richtet sich an Anwendungen, bei denen eine lange Lagerfähigkeit tatsächlich Teil des Geschäftsmodells ist: Ersatzteilversorgung, strategische Bevorratung, volatiler Bauteileinkauf oder Projekte mit verzögerter Serienfreigabe.

Die unbequeme Frage lautet: Ist die vereinbarte Kategorie im Liefervertrag identisch mit der tatsächlichen Verweildauer der Leiterplatte? Wenn nicht, ist jede Diskussion über ein Prüfzeugnis nur Buchhaltungstheater. Der Lieferant kann normkonform geliefert haben, während der Kunde das Material außerhalb der vereinbarten Prozessreserve einsetzt.

Alterungssimulation: Der Prüfaufbau muss zur Oberfläche passen

Frisch produzierte Lötflächen sind kein realistischer Prüfgegenstand für die Lieferkette. Deshalb fordert der IPC-J-STD-003-Testablauf eine Vorkonditionierung, die die Alterung der Oberfläche simuliert. Für Kategorie 2 wird typischerweise entweder eine einstündige Dampfkonditionierung oder ein vierstündiges Backen eingesetzt. Kategorie 3 verlangt eine deutlich härtere Beanspruchung: acht Stunden Dampfalterung.

Das ist der Teil des Benetzungstests, der gerne verkürzt dargestellt wird. „Nach IPC geprüft“ klingt sauber, sagt aber noch nicht, welche Konditionierung, welche Oberfläche, welches Lot und welche Methode verwendet wurden. Gerade bei bleifreien Endoberflächen muss die Alterungsmethode zur Oberflächenchemie passen. Dampfalterung ist kein Universalhammer, der für jede Beschichtung dieselbe Aussagekraft liefert.

Die Auswahl sollte sich an drei Fragen orientieren:

1. Welche Lagerdauer wird tatsächlich abgesichert?

Die Kategorie muss zum Materialfluss passen, nicht zum Wunschwert in einer Lieferantenpräsentation. Werden Leiterplatten nach sechs Monaten noch verarbeitet, ist eine Kategorie-1-Aussage schlicht nicht relevant.

2. Welche Endoberfläche wird bewertet?

Unterschiedliche Oberflächen reagieren unterschiedlich auf Temperatur, Feuchte und Alterung. Ein Prüfverfahren ist nur dann sinnvoll, wenn die Prüfvorschrift für die verwendete Oberfläche und den vorgesehenen Prozess geeignet ist.

3. Welcher Lötprozess folgt in der Serie?

Bleifreie Prozesse werden typischerweise mit SAC305 und aktiviertem Kolophonium-Flussmittel Typ 2 geprüft; für bleihaltige Prozesse sind Sn63Pb37 und Flussmittel Typ 1 vorgesehen. Wer beide Welten vermischt, erzeugt Vergleichswerte ohne operative Aussage.

Das Backen wird gern als einfachere Alternative wahrgenommen, weil es planbarer wirkt. Doch auch hier gilt: Temperaturzeit allein erzeugt noch keine saubere Prozessaussage. Die Konditionierung ist kein Strafprogramm für die Probe, sondern eine definierte Simulation. Wird sie beliebig verschärft oder verkürzt, verliert der Vergleich mit der vereinbarten Anforderung seinen Wert.

Die beste Alterungssimulation ist nicht die brutalste, sondern diejenige, die das reale Lager- und Prozessrisiko ohne Interpretationslücke abbildet.

Edge Dip, Solder Float oder Benetzungswaage: Welche Methode beantwortet welche Frage?

Der lötbarkeitstest nach IPC-J-STD-003 kennt mehrere Methoden. Das ist sinnvoll, denn eine flächige Lötstelle, eine Durchkontaktierung und ein feines SMD-Pad stellen nicht dieselben Anforderungen an die Prüfung. Unsinnig wird es erst, wenn ein Lieferant eine günstige Methode auswählt und daraus eine universelle Qualitätsaussage ableitet.

Zu den etablierten Verfahren zählen der Edge Dip Test, Rotary Dip Test, Solder Float Test, Wave Solder Test und die Surface-Mount-Simulation. Dazu kommt der quantitative Test mit der Benetzungswaage. Die Verfahren ergänzen sich, statt einander pauschal zu ersetzen.

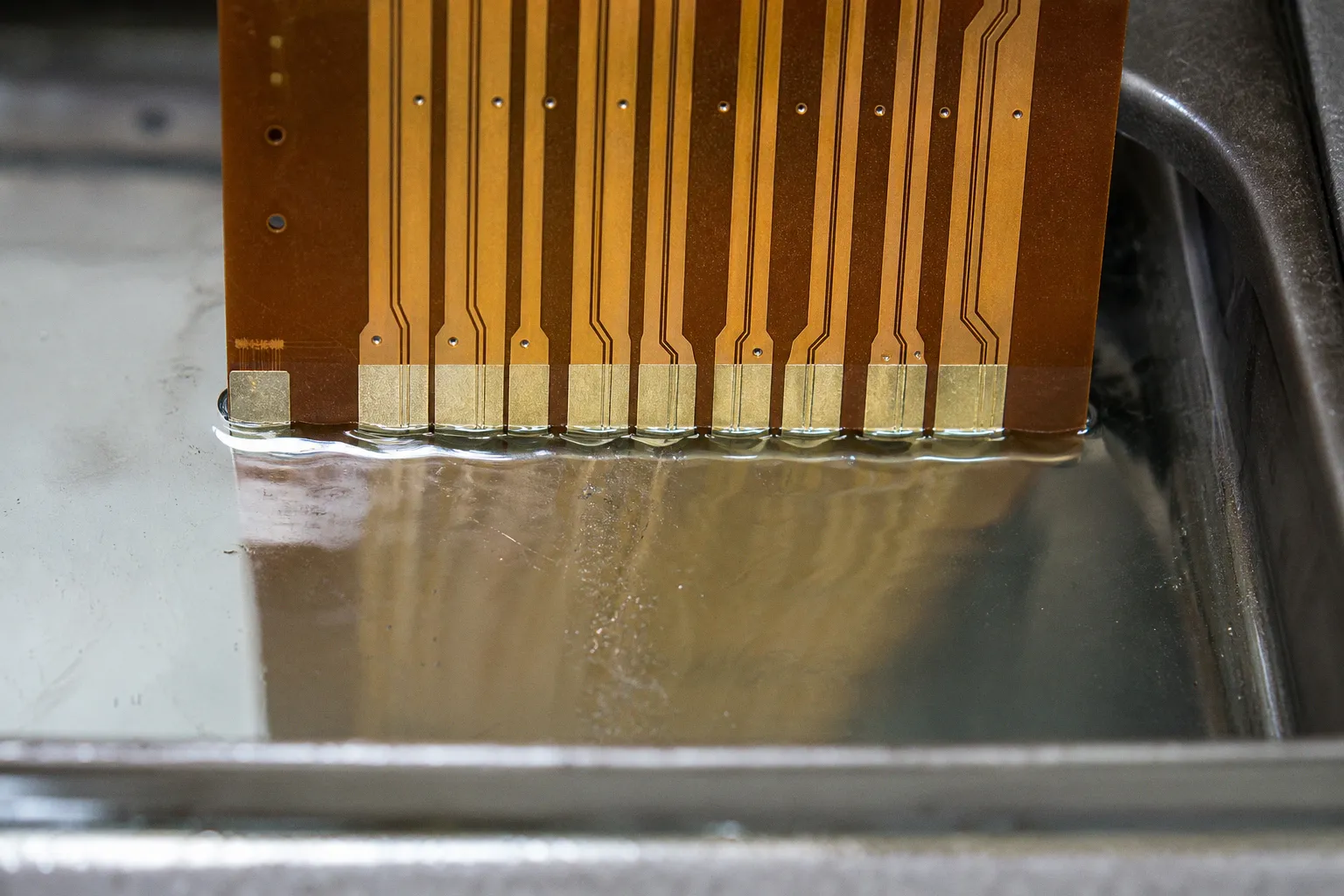

Der Edge Dip Test ist in der Praxis häufig der direkte Weg zu einer klaren Akzeptanzentscheidung. Die Probe wird unter definierten Bedingungen in Lot eingetaucht, anschließend wird die Benetzung optisch beurteilt. Bei der Sichtprüfung kommt üblicherweise eine Vergrößerung von etwa 10- bis 20-fach zum Einsatz. Das verhindert, dass feine Fehlstellen unter dem Etikett „optisch unauffällig“ verschwinden.

Die Benetzungswaage ist analytisch reizvoller, weil sie nicht allein vom visuellen Urteil abhängt. Sie misst die vertikale Kraft auf den Prüfkörper über die Zeit und erzeugt eine Benetzungskurve. Zentral ist der Zeitpunkt des Nulldurchgangs der auftriebskorrigierten Achse, häufig als T0 bezeichnet. Für gute Lötbarkeit liegt diese Benetzungszeit üblicherweise unter zwei Sekunden.

Doch genau hier beginnt die übliche Fehlinterpretation. T0 unter zwei Sekunden ist ein starkes Indiz für gute Benetzungsdynamik, aber kein pauschaler Freifahrtschein. Absolute Kraftwerte und universelle Pass/Fail-Grenzen lassen sich nicht seriös über sämtliche Oberflächen, Probenformen und Geometrien legen. Wer eine einzige Kraftzahl als Beschaffungsgrenze für alles verkauft, vereinfacht nicht – er verwischt das Risiko.

Die Benetzungswaage entfaltet ihren größten Nutzen dort, wo sie als Vergleichsinstrument eingesetzt wird: zwischen Chargen, Oberflächenvarianten, Alterungszuständen oder Lieferantenlosen. Dann werden Veränderungen sichtbar, bevor sie sich als Reklamation an der Linie materialisieren.

Die 95-Prozent-Regel: Akzeptanz ist präziser als „sieht gut aus“

Beim visuellen Akzeptanztest gilt ein klares Hauptkriterium: Mindestens 95 Prozent der geprüften Oberfläche müssen gleichmäßig und glatt benetzt sein. Nichtbenetzung und Entbenetzung dürfen zusammen nicht mehr als fünf Prozent ausmachen. Das klingt großzügig, ist es aber nicht. Bei kritischen feinen Strukturen kann eine lokal begrenzte Störung genau dort sitzen, wo später die Prozessreserve ohnehin knapp ist.

Nichtbenetzung bedeutet, dass das Lot bestimmte Bereiche gar nicht sauber benetzt. Entbenetzung beschreibt, dass Lot zunächst anzieht, sich dann aber teilweise wieder zurückzieht und unregelmäßige, freiliegende Flächen zurücklässt. Beide Erscheinungen sind keine ästhetischen Mängel. Sie können auf Oxidation, Verunreinigung, unzureichende Oberflächenqualität oder eine problematische Wechselwirkung aus Flussmittel, Lot und Endoberfläche hindeuten.

Für die Bewertung reicht es nicht, nur den Prozentwert zu protokollieren. Ein belastbarer Prüfbericht sollte erkennen lassen:

• welche Prüfmethode angewendet wurde;
• welche Lagerfähigkeitskategorie vereinbart war;
• welche Vorkonditionierung die Probe durchlaufen hat;
• welches Lot und welches Flussmittel eingesetzt wurden;
• welche Oberfläche und welcher Leiterplattentyp geprüft wurden;
• wie die Benetzung dokumentiert und bewertet wurde;
• ob Vergleichsdaten zu Referenzlosen oder früheren Chargen vorliegen.

Das ist kein Wunschzettel eines Qualitätsmanagers. Ohne diese Angaben lässt sich ein späterer Befund nicht sauber einordnen. War die Leiterplatte außerhalb ihrer vereinbarten Lagerfrist? Wurde ein bleifreies Serienprofil mit einem nicht passenden Prüfaufbau gespiegelt? Ist die Abweichung eine einzelne Charge oder ein Trend? Wer diese Fragen nach dem Produktionsstopp stellt, hat zu spät auditiert.

Was ein guter Benetzungstest im Lieferantenvergleich wirklich leistet

Im Lieferantenvergleich werden Prüfmethoden oft zu Marketingabzeichen degradiert. „100 Prozent getestet“ klingt beeindruckend, kann aber ohne Angabe von Methode, Stichprobenlogik und Akzeptanzkriterium nahezu alles bedeuten. Entscheidend ist nicht die Zahl der Prüfungen, sondern die Verbindung aus Prüftiefe, Rückverfolgbarkeit und vertraglicher Konsequenz.

Ein belastbares Qualitätskonzept für die lötbarkeitsprüfung leiterplatte verknüpft mehrere Ebenen. Die Wareneingangsprüfung erkennt auffällige Lose. Prozessdaten des Leiterplattenherstellers sichern die Reproduzierbarkeit der Oberfläche. Alterungsprüfungen zeigen, ob die zugesagte Lagerfähigkeit Substanz hat. Und ein klarer Eskalationsweg stellt sicher, dass Abweichungen nicht als „prozessbedingt“ zwischen Einkauf und Fertigung verschwinden.

Besonders kritisch wird es bei Allokation, Second Sourcing und Reshoring-Projekten. In diesen Phasen wechseln nicht nur Lieferadressen. Es ändern sich oft Oberflächenprozesse, Verpackungskonzepte, Transportzeiten und Lagerstrukturen. Wer dabei die Lötbarkeitsprüfung als übertragbare Formalie behandelt, unterschätzt den Effekt kleiner Prozessverschiebungen. Eine neue Quelle kann dieselbe Norm zitieren und trotzdem andere Benetzungskurven, andere Lotreserven und andere Alterungsstabilität liefern.

Die richtige Reihenfolge lautet daher nicht: erst Preis verhandeln, dann technische Freigabe beschleunigen. Sie lautet: Anforderungen an Lagerfähigkeit und Lötprozess definieren, Prüfmethodik festschreiben, Referenzdaten aufbauen – und dann den Total Cost of Ownership verhandeln. Alles andere spart im Angebot und zahlt in Nacharbeit, Linienzeit und Obsoleszenzmanagement drauf.

Das Urteil: Der Test ist Pflichtdisziplin, aber keine Ausrede für schwache Prozesse

Der Lötbarkeitstest nach IPC-J-STD-003D ist ein wirksames Instrument, wenn er als Teil einer realen Lieferkettenanforderung eingesetzt wird. Die Kategorie der Beschichtungshaltbarkeit muss zum tatsächlichen Umlauf passen. Die Alterungssimulation muss zur Oberfläche passen. Die Methode muss die Frage beantworten, die in der Serie tatsächlich relevant ist. Und quantitative Daten aus der Benetzungswaage brauchen einen vereinbarten Vergleichsrahmen statt einer Fantasie-Grenze.

Die 95-Prozent-Regel beim visuellen Test schafft eine eindeutige Schwelle. Eine Benetzungszeit unter zwei Sekunden liefert einen wertvollen Hinweis auf die Dynamik. Beides ersetzt jedoch weder Prozessverständnis noch Vertragsdisziplin.

Am Ende ist die Sache weniger kompliziert, als manche Qualitätsunterlagen suggerieren: Eine Leiterplatte muss nicht nur am Versandtag lötbar sein, sondern dann, wenn sie in der Fertigung wirklich auf das Lot trifft. Wer diesen Unterschied nicht vertraglich, prüftechnisch und logistikwirksam absichert, kauft keine Prozesssicherheit ein. Er kauft eine spätere Diskussion über Verantwortlichkeiten.
