Schliffbildanalyse: Wann lohnt sich die teure Prüfung?

Stellen Sie sich kurz folgende Situation vor: Ihr Layout ist durch den DRC gelaufen, der Fertiger liefert termingerecht, AOI hat den Bestückungslauf sauber abgenommen — und trotzdem meldet der Kunde nach ein paar Wochen Feldausfälle an einem BGA.

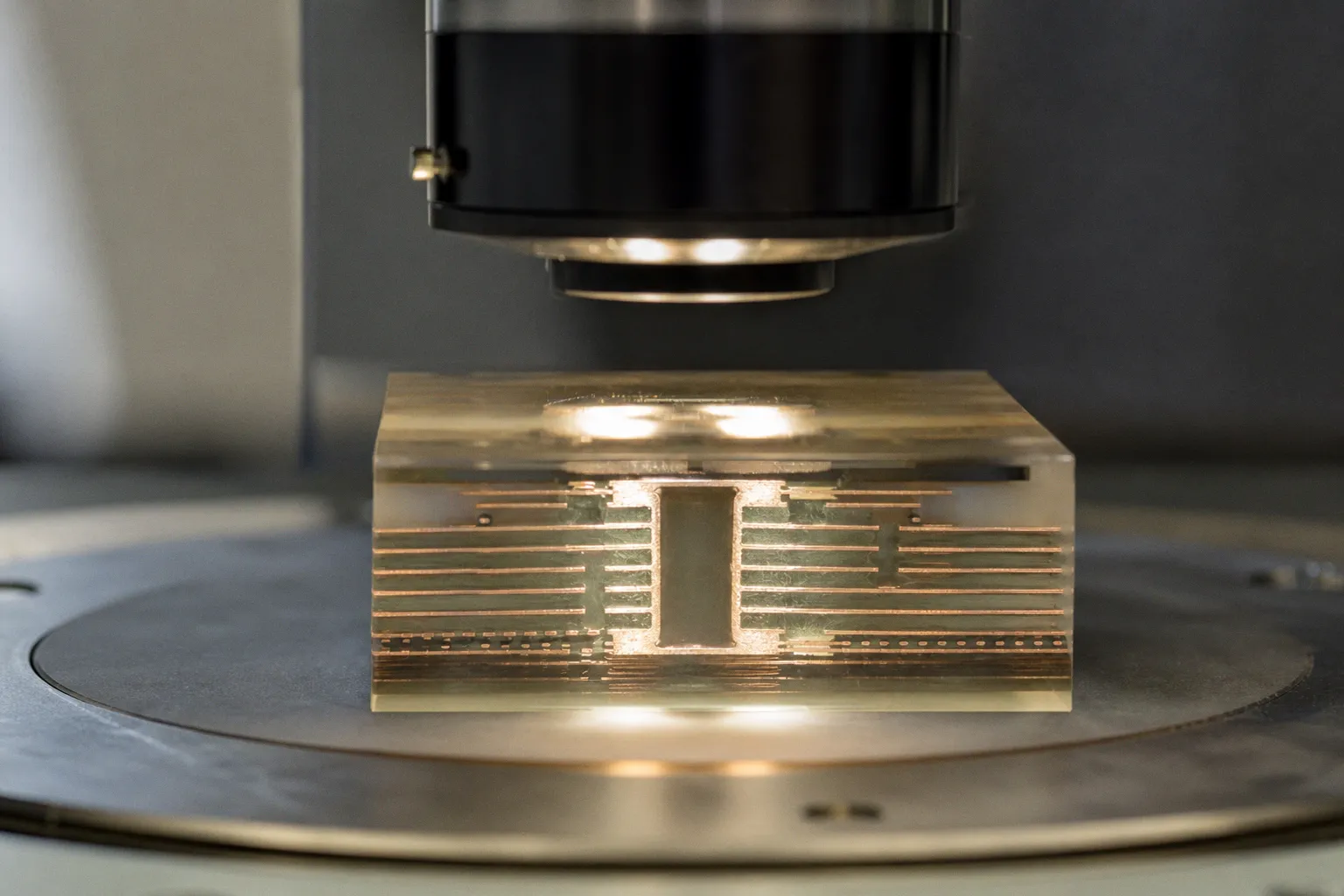

Schliffbildanalyse: Wann lohnt sich die teure Prüfung?

Was AOI nicht sehen kann, ist genau die Stelle, an der die Schliffbildanalyse ihre Stärke ausspielt. Bevor wir aber das Mikroskop auf den Tisch holen, lohnt sich ein nüchterner Blick darauf, wann diese zerstörende Prüfung wirklich Sinn ergibt — und wann Sie Ihr Budget besser in andere Maßnahmen investieren. Denn die Schliffbildanalyse ist kein Rundum-Werkzeug, sondern ein gezieltes Skalpell, und genau darin liegt ihr Wert.

Die Schliffbildanalyse kostet Sie eine Leiterplatte — sie gibt Ihnen dafür Einblick in Strukturen, die kein zerstörungsfreies Verfahren erreichen kann.

Was eine Schliffbildanalyse leistet — und was bewusst nicht

Fangen wir mit dem Grundprinzip an, denn hier liegt die häufigste Fehlannahme. Die Schliffbildanalyse ist zerstörend und lokal begrenzt: Aus der Leiterplatte wird ein kleines Stück herausgetrennt, in Einbettmaterial eingegossen, geschliffen und poliert, bis die relevanten Strukturen unter dem Auflichtmikroskop sichtbar werden. Was Sie dann sehen, sind Kupferschichtdicken, Lagenregistrierung, Aufbau und Qualität der Via-Metallisierung, die Lötstopplack-Deckung sowie die Endoberflächendicke — also genau die Parameter, die für die elektrische und mechanische Zuverlässigkeit einer Leiterplatte entscheidend sind.

Was die Schliffbildanalyse NICHT leistet, ist eine statistisch belastbare Aussage über die ganze Serie. Ein einzelner Schliff ist eine Momentaufnahme an einer definierten Stelle. Erst über mehrere Proben, einen dokumentierten Prüfplan und eine klare Probenahmestrategie wird daraus ein echtes Qualitätswerkzeug. Wer aus einem Schliffbild auf „die Charge ist gut" oder „die Charge ist schlecht" schließt, ohne Stichprobenlogik zu betreiben, bewegt sich außerhalb jeder seriösen Qualitätssicherung.

Zerstörend versus zerstörungsfrei: AOI und Röntgeninspektion im Vergleich

Hier beginnt der zweite häufige Denkfehler in der Praxis. Wir behandeln AOI, Röntgeninspektion und Schliffbild gerne als Konkurrenzverfahren, dabei ergänzen sie sich — und ihre Einsatzbereiche überschneiden sich kaum. AOI (Automatische Optische Inspektion) arbeitet rein oberflächlich: Leiterbahnbreiten, Lötstopplackfreistellungen, Bestückungsdruck, Lotkugeln, Polarität — alles, was von außen sichtbar ist, lässt sich mit AOI effizient prüfen. Verdeckte Strukturen bleiben für AOI unsichtbar, weil das optische System gar nicht unter den Bauteilkörper schauen kann.

Die Röntgeninspektion geht einen Schritt weiter und macht verdeckte Lötstellen, Via-Füllungen und Hohlräume unter BGAs zerstörungsfrei sichtbar. Aber auch das Röntgen hat Grenzen: Feine Risse in der Kupferkaschierung, dünne Restlochatzen, minimale Schwankungen der Kupferschichtdicke oder Anbindungsfehler in der Via-Wand lassen sich röntgenoptisch oft nicht sicher auflösen. Hier ist die Schliffbildanalyse überlegen, weil Sie direkt in die Struktur hineinschauen.

VerfahrenZerstörend?Sieht oberflächlich?Sieht verdeckte Strukturen?Typischer Einsatz im Bestückungslauf
AOINeinJaNeinBestückungsprüfung, Lötstopplack, Lotkugeln
RöntgeninspektionNeinJaJaBGA-Lötstellen, Via-Füllung, Hohlräume
SchliffbildanalyseJaJa (am Schnitt)Ja (am Schnitt)Schichtdicken, Lagenregistrierung, Via-Metallisierung

Die Schliffbildanalyse kommt also genau dort ins Spiel, wo weder AOI noch Röntgen eine ausreichende Antwort liefern — oder wo Sie es schriftlich und mikroskopisch belegt brauchen.

IPC als Maßstab: Welche Vorgaben wirklich greifen

Bei der Schliffbildanalyse geht es nicht um „machen wir mal eben" — sie steht in einem klaren Normengerüst. Die wichtigste Anlaufstelle ist IPC-TM-650, also das Test Methods Manual des IPC. Hier finden Sie zwei zentrale Methoden für die Schliffbild-Präparation: die Methode 2.1.1F „Microsectioning, Manual and Semi or Automatic" und die Methode 2.1.1.3 „Microsection Preparation for Microvia Structures". Beide sind in der IPC-Liste mit Stand Juni 2015 geführt.

Was viele im Arbeitsalltag übersehen: Methode 2.1.1F gibt eine harte Vorgabe für die Probenpräparation. Die Aushärtetemperatur des Einbettmaterials soll 93 °C beziehungsweise 200 °F nicht überschreiten. Wer diese Vorgabe ignoriert, riskiert Messartefakte und fehlerhafte Bewertungen — und das ist ein Fehler, der am Ende teurer wird als die Analyse selbst.

Wer bei 93 °C schlampt, sieht hinterher die Einbettung statt der Leiterplatte.

Für die Maßprüfung an Mikroquerschliffen greift Methode 2.2.5A. Hier ist eine Vorgabe besonders wichtig: Die Methode ist nicht anwendbar für Messungen unter 1,25 µm beziehungsweise 0,00005 Zoll. Wer also versucht, eine 1 µm dünne Kupferschicht mikroskopisch zu vermessen und das Ergebnis als IPC-konform zu verkaufen, bewegt sich außerhalb des Geltungsbereichs der Methode. Außerdem ist die Kalibrierung des Messsystems mindestens einmal jährlich vorgesehen — eine Vorgabe, die in der Laborpraxis gerne vergessen wird, im Audit aber sofort auffällt.

Wenn Sie nach IPC-6012F produzieren, dann ist die Leistungsspezifikation der eigentliche Maßstab. IPC hat IPC-6012F am 18. Oktober 2023 veröffentlicht, und die Revision behandelt unter anderem erweiterte Anforderungen an die Schliffbildbewertung, innenliegende galvanisierte Lagen, dielektrische Abstände und die Zuverlässigkeit von Mikrovia-Strukturen. Für die Frage „was darf ich noch annehmen und was nicht?" ist die Schwester-Norm IPC-A-600K (Revision K, Juli 2020) die zweite Säule: Sie definiert Ziel-, akzeptable und nichtkonforme Zustände, die äußerlich oder innerlich beobachtbar sind. Beide Dokumente gehören zusammen — Annahmekriterien aus IPC-A-600K ohne Leistungsspezifikation aus IPC-6012F helfen Ihnen im Streitfall nicht weiter.

Kosten und Aufwand: Womit Sie realistisch rechnen müssen

Jetzt wird es unangenehm konkret, und hier kommen wir zur eigentlichen Frage dieses Artikels. Sie werden im Internet keine „IPC-Preisliste" finden, weil Labore ihre Angebote frei kalkulieren — und das aus gutem Grund, weil der Aufwand je nach Probenanzahl, Schichtanzahl, Via-Geometrie und Messtiefe stark schwankt. Was sich aus verfügbaren Anbieterinformationen als Anhaltspunkt ablesen lässt: Ein deutsches Prüflabor nennt für eine Schliffbildanalyse der Lackschichtdicke an einer Leiterplatte 300 EUR. Für eine Baugruppenanalyse wird ein Aufwandspreis von 145 EUR pro Stunde ausgewiesen. Diese Werte sind ausdrücklich ein einzelnes Anbieterbeispiel und kein Marktstandard für jede Schliffbildanalyse — aber sie geben Ihnen eine Größenordnung, mit der Sie intern kalkulieren können.

Bevor Sie jetzt denken „300 EUR, das ist ja überschaubar": Eine Lackschichtdicke ist eine sehr begrenzte Analyse. Sobald Sie Schichtdicken der Innenlagen, Via-Metallisierung, Lagenregistrierung UND Lötstopplackdeckung prüfen wollen, reden wir über mehrere Schliffe pro Probe, mehrere Messreihen und deutlich mehr Laboraufwand. Rechnen Sie realistisch mit mehreren Stunden Laborarbeit pro Probe, und kalkulieren Sie die Probenahme plus Vorab-Koordination mit dem Fertiger hinzu — eine Schliffbildanalyse „mal eben" gibt es nicht. Für starr-flexible oder flexible Leiterplatten gibt es kaum belastbare öffentliche Kostenwerte, weil die Materialvielfalt das Angebot sehr heterogen macht.

LeistungWas konkret geprüft wirdBeispielhafter Aufwand
LackschichtdickeLötstopplack-Deckung, EndoberflächendickeEinzelne Probe, ~300 EUR (Anbieterbeispiel)
InnenlagenstrukturLagenregistrierung, KupferschichtdickenMehrere Schliffe pro Probe
Via-AnalyseMetallisierung, Bohrreste, KupferkaschierungMikroskopie + Messreihe
BaugruppenanalyseKomplexe Layer, mehrlagige StrukturenAufwandspreis, ~145 EUR/h (Anbieterbeispiel)

Fehlerbilder in der Durchkontaktierung — was das Schliffbild wirklich offenbart

Jetzt kommen wir zu dem Teil, in dem die Schliffbildanalyse ihren Preis wirklich verdient. Bei Verdachtsfällen rund um Durchkontaktierungen liefert sie Antworten, die Sie anders nicht bekommen. Drei konkrete Fehlerbilder, die im Schliffbild sichtbar werden und nach IPC als nicht tolerierbar eingeordnet werden:

  • Gratbildung nach dem Bohren: Bohrgrat am Lochrand stört die nachfolgende Metallisierung und führt zu ungleichmäßiger Kupferabscheidung in der Via-Wand. Im Schliff sehen Sie das als unregelmäßige Kupferdicke oder freiliegende Harzoberflächen.
  • Fehlende oder zu dünne Metallisierung: Wenn die Kupferschicht in der Via nicht die geforderte Mindestdicke erreicht, ist sowohl die elektrische als auch die mechanische Zuverlässigkeit gefährdet. Im Schliffbild lässt sich die Schichtdicke direkt messen und gegen die Spezifikation prüfen.
  • Fehlende Kupferschichten: Lücken in der Innenlagen-Anbindung oder in der Via-Wand selbst. Das ist fast immer ein klares Prozesssignal und deutet auf Probleme bei der Vorbehandlung oder der Galvanik hin.

Diese Fehlerbilder sind nicht hypothetisch. Wenn im Feld ein Bauteil ausfällt und der Verdacht auf kalte Lötstellen oder gebrochene Vias besteht, dann liefert die Schliffbildanalyse das forensisch verwertbare Bild: Sie sehen, ob die Bohrung gratfrei war, ob die Metallisierung vollständig ist und ob die Kupferschichtdicke im Soll liegt. AOI sieht das nicht. Röntgen sieht es nur als Schatten. Nur das Schliffbild zeigt es als direkte Querschnittsansicht, mit Maßstab und reproduzierbar.

Wann sich die Schliffbildanalyse wirtschaftlich lohnt — und wann nicht

Die wirtschaftliche Entscheidung hängt nicht am Preis allein, sondern an der Frage, welche Antwort Sie brauchen. Ich sage es Ihnen offen aus der Layout-Praxis: Es gibt Situationen, in denen die Schliffbildanalyse alternativlos ist, und andere, in denen sie Ihr Budget sinnlos frisst.

Die Schliffbildanalyse lohnt sich, wenn:

  • Sie einen konkreten Verdacht haben — ein definiertes Bauteil, eine definierte Via-Geometrie, ein klar eingegrenzter Bereich auf der Leiterplatte, an dem es ein bekanntes Problem gibt.
  • Sie einen neuen Fertiger qualifizieren oder einen bestehenden Fertiger nach einem Prozesswechsel auditieren wollen. Hier geht es nicht um Schuldzuweisung, sondern um eine belastbare Datenbasis.
  • Sie eine Produktklasse nach IPC-6012F bedienen, die erweiterte Anforderungen an Schichtdicken, Lagenregistrierung oder Mikrovia-Zuverlässigkeit stellt. In diesen Klassen ist die Schliffbildbewertung oft Bestandteil der Leistungsspezifikation.
  • Sie eine Eskalation haben: Ein Kunde reklamiert Feldausfälle, und Sie brauchen eine forensische Analyse, die vor Gericht oder im 8D-Report Bestand hat.

Die Schliffbildanalyse lohnt sich nicht als Routinemaßnahme, wenn:

  • Sie nur die Oberfläche prüfen wollen — dafür reicht AOI, und das deutlich günstiger.
  • Sie verdeckte Lötstellen unter Standardbauteilen ohne konkreten Verdacht prüfen wollen — dafür reicht Röntgen.
  • Sie keine definierte Stichprobe und keinen dokumentierten Prüfplan haben — ein einzelner Schliff ohne Bezug ist ein teures Foto, das Ihnen im Streitfall nicht hilft.

Drei Punkte, die Sie vor der Beauftragung klären sollten

Bevor Sie eine Schliffbildanalyse in Auftrag geben, sortieren Sie mit Ihrem Labor drei Dinge schriftlich — das spart Ihnen hinterher Diskussionen über Aussagekraft und Vergleichbarkeit:

1. Schnittposition festlegen: Eine Schliffbildanalyse „an einer Durchkontaktierung" ohne Positionsangabe ist Glücksspiel. Legen Sie fest, an welcher konkreten Via, an welcher Pad-Geometrie und in welcher Richtung (vertikal, horizontal) geschnitten wird. Nur so ist das Ergebnis reproduzierbar.

2. Messgrößen vorab definieren: Kupferschichtdicke, Lötstopplackdicke, Lagenregistrierung, Via-Wandstärke, Bohrrest — was vorher nicht spezifiziert ist, kann hinterher nicht bewertet werden. Der Prüfbericht eines Labors ist nur so gut wie die Spezifikation, die Sie mitgeben.

3. IPC-Klasse und Annahmekriterien benennen: Wenn Sie nach IPC-6012F Klasse 2 oder Klasse 3 produzieren, dann hängen die Grenzwerte für Kupferschichtdicken, Lagenregistrierung und Lötstopplackfreistellung direkt davon ab. Die zugehörigen Annahmekriterien aus IPC-A-600K liefern die Bewertungsmaßstäbe. Beide Dokumente gemeinsam sind der Schlüssel zur korrekten Interpretation.

Aus der Layout-Praxis: Mein persönliches Fazit

Wenn Sie mich fragen, wann sich die Schliffbildanalyse wirklich lohnt, dann antworte ich aus der Erfahrung mit dutzenden Layout-Reviews so: Sie lohnt sich immer dann, wenn Sie eine konkrete Frage haben, die anders nicht beantwortet werden kann. Sie lohnt sich als Audit-Werkzeug bei neuen Fertigern und bei Produktklassen, in denen IPC-6012F die Schichtdicken und Lagenregistrierung explizit bewertet sehen will. Sie lohnt sich bei Eskalationen, bei denen Sie forensische Sicherheit brauchen, bevor Sie eine Entscheidung treffen.

Sie lohnt sich NICHT als Pauschalprüfung in jedem Auftrag, weil Sie dann Lehrgeld zahlen, ohne Erkenntnisgewinn. Und sie lohnt sich nicht, wenn Sie nur die Bestückungsoberfläche prüfen wollen — da sind AOI und Röntgeninspektion schneller, günstiger und im Bestückungslauf vollkommen ausreichend. Die Schliffbildanalyse ist, mit anderen Worten, das gezielte Skalpell der Qualitätssicherung. Wer sie als solches einsetzt, bekommt für sein Geld eine Antwort, die anders nicht zu haben ist. Wer sie als Routine-Check versteht, zahlt zu viel für zu wenig Aussage. Wie so oft in der Leiterplatten-Welt entscheidet die Frage „Was genau wollen Sie wissen?" über den wirtschaftlichen Nutzen — nicht der Preis allein.

Häufige Fragen

Wann ist eine Schliffbildanalyse wirtschaftlich sinnvoll?
Sie lohnt sich bei konkreten Verdachtsfällen, zur Auditierung von Fertigern, bei hohen Anforderungen gemäß IPC-6012F oder zur forensischen Klärung von Feldausfällen.
Warum reicht AOI oder Röntgeninspektion nicht aus?
AOI prüft nur die Oberfläche, und Röntgen kann feine Risse, minimale Schichtdickenschwankungen oder Anbindungsfehler in der Via-Wand oft nicht sicher auflösen.
Welche IPC-Normen sind für die Schliffbildanalyse relevant?
Die IPC-TM-650 definiert die Prüfmethoden, während IPC-6012F die Leistungsspezifikationen und IPC-A-600K die Annahmekriterien festlegen.
Was muss vor der Beauftragung einer Analyse geklärt werden?
Es müssen die exakte Schnittposition, die zu prüfenden Messgrößen sowie die geltende IPC-Klasse und die entsprechenden Annahmekriterien schriftlich definiert werden.
Welche Fehlerbilder lassen sich durch ein Schliffbild nachweisen?
Typische Fehler sind Bohrgrate, eine zu dünne oder fehlende Metallisierung in der Via-Wand sowie Lücken in der Innenlagen-Anbindung.
