AOI oder Röntgeninspektion: Wann reicht die optische Prüfung?

Wer daraus ableitet, Röntgen sei einfach die „bessere AOI“, hat die Rechnung ohne Taktzeit, Investition und reale Fehlermechanik gemacht.

Die eigentliche Frage lautet daher nicht: AOI oder Röntgeninspektion für die Leiterplatte? Sie lautet: Welche Fehler können bei diesem Design überhaupt sichtbar sein – und welche Ausfälle würde ein übersehener Defekt wirtschaftlich auslösen? Bei frei zugänglichen Anschlüssen ist die Antwort erstaunlich nüchtern: Eine sauber eingerichtete AOI ist das richtige Serienwerkzeug. Sobald BGAs, QFNs, CSPs oder Flip-Chips ins Spiel kommen, endet die optische Gewissheit an der Bauteilkante. Alles andere ist Beruhigung durch Bildschirmbilder.

Die AOI sieht viel – aber nie unter das Gehäuse

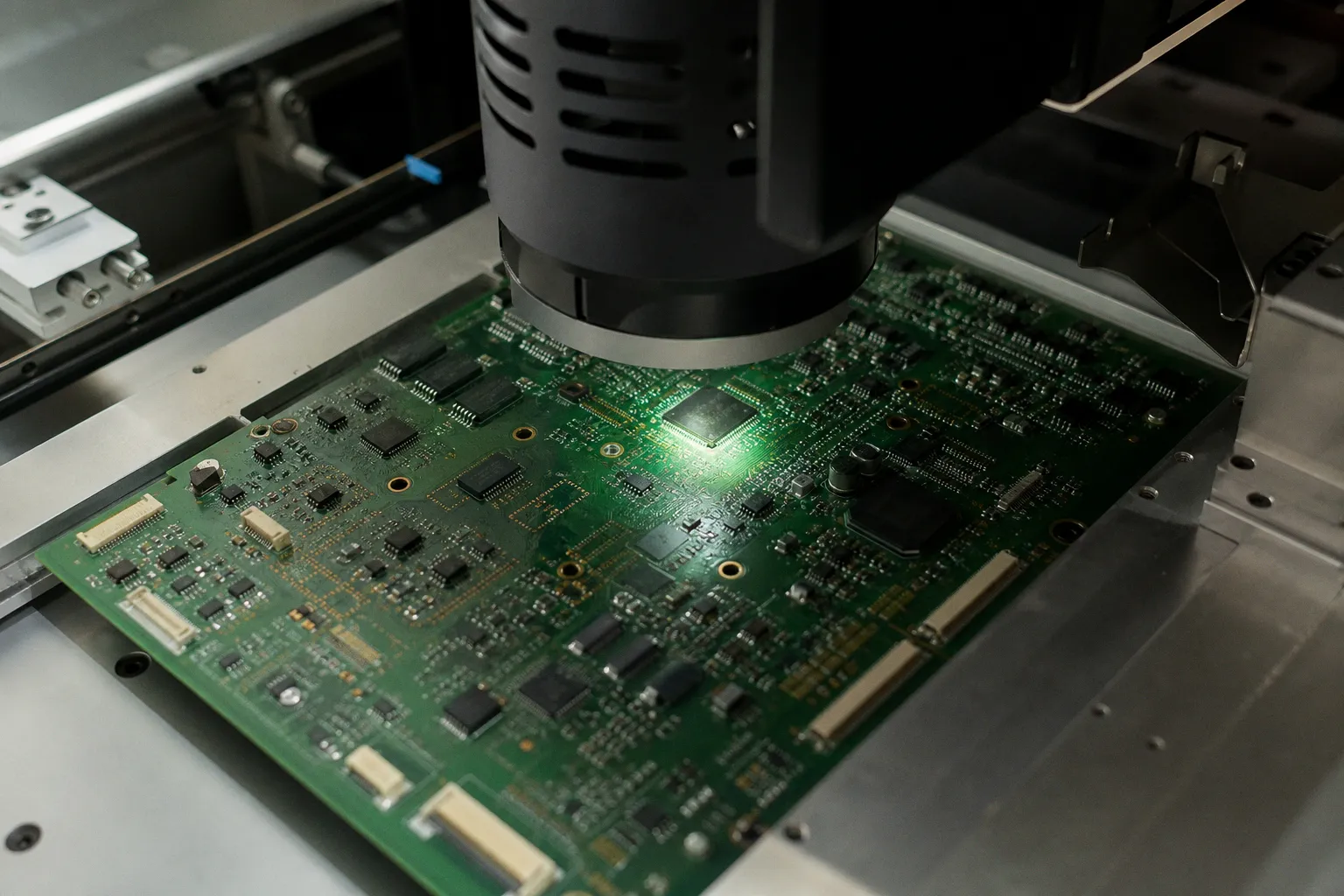

Die automatische optische Inspektion arbeitet mit Kamerasystemen und Bildauswertung. Sie erkennt sichtbare Fehler schnell und reproduzierbar: fehlende Bauteile, falsche Lage, Verdrehungen, Polaritätsfehler, schlecht benetzte sichtbare Anschlüsse, Lötbrücken oder offensichtliche Lotmengenabweichungen. Bei einer konventionell bestückten SMT-Baugruppe mit Chipwiderständen, MELF-Bauteilen, SOICs, TQFPs und Steckverbindern ist das eine sehr wirksame Absicherung nach dem Reflow-Prozess.

Moderne AOI-Anlagen schaffen bei komplexen Baugruppen mit rund 1.000 Bauteilen Prüfdauern von unter drei Minuten. Für sichtbare Oberflächenfehler liegen Fehlerabdeckungsraten um 95 Prozent im realistischen Bereich – vorausgesetzt, das Prüfprogramm ist nicht mit fragwürdigen Toleranzen weichgespült und die Fehlermeldungen werden tatsächlich abgearbeitet. Auch das gehört zur Fabrikrealität: Eine AOI mit guter Kamera ist noch keine funktionierende Qualitätssicherung, wenn der Bediener täglich Dutzende Pseudofehler wegklickt und das Programm niemand systematisch nachschärft.

Der technische Grenzfall ist klar. Die AOI bewertet das, was sie optisch erfassen kann. Unter einem BGA-Gehäuse sitzen die Lötperlen verdeckt. Beim QFN liegen die kritischen Anschlüsse und die thermische Bodenfläche ebenfalls unter dem Package. Bei CSPs und Flip-Chips ist die Lage noch eindeutiger. Die Kamera sieht die Bauteilkante, vielleicht den Meniskus an zugänglichen Stellen – aber nicht die tatsächliche Verbindung darunter.

Das ist keine Schwäche eines bestimmten Herstellers, keine Frage besserer Beleuchtung und auch nicht mit „KI“ wegzudiskutieren. Optik kann nicht durch ein nicht transparentes Gehäuse sehen.

Wer bei verdeckten Lötstellen ausschließlich auf AOI setzt, prüft nicht die Verbindung – er prüft die Hoffnung, dass der Prozess schon gepasst haben wird.

Wann AOI allein eine belastbare Entscheidung ist

Eine reine optische Prüfung reicht aus, wenn die Baugruppe ausschließlich Bauteile mit frei sichtbaren Anschlüssen enthält. Das betrifft keineswegs nur einfache Elektronik. Viele industrielle Steuerungen, LED-Baugruppen, Interfacekarten oder Leistungsbaugruppen lassen sich so gestalten, dass ihre Lötstellen von der Oberfläche aus bewertbar bleiben.

AOI allein ist wirtschaftlich sinnvoll, wenn diese Bedingungen zusammenkommen:

• Keine verdeckten Anschlüsse: Keine BGAs, QFNs, CSPs, Flip-Chips und keine anderen Packages, bei denen die Verbindung unter dem Gehäuse liegt.
• Sichtbare Lötgeometrie: Pads, Anschlüsse und mögliche Brücken müssen aus der Kameraperspektive tatsächlich beurteilbar sein; enge Baugruppenabstände können auch bei sichtbaren Bauteilen Schattenzonen schaffen.
• Stabiler Reflow-Prozess: Wiederholbare Profilführung, kontrollierte Lotpaste, verifizierte Schablone und belastbare Bauteilhandling-Prozesse reduzieren die Zahl jener Grenzfälle, die ein Bildalgorithmus nicht sauber klassifizieren kann.
• Angemessene Risikoklasse: Die Folgen eines übersehenen Defekts müssen zur gewählten Prüftiefe passen. Ein später Feldausfall kostet nicht nur eine Reparatur, sondern bindet Service, gefährdet Lieferverträge und beschädigt die Marge.
• Sauberes Prüfprogramm: Bibliotheken, Referenzbilder, Schwellwerte und die Behandlung von Fehlalarmen müssen gepflegt werden. Eine AOI, deren Alarme niemand ernst nimmt, ist ein teurer Dekorationsgegenstand in der Linie.

Die Formulierung „AOI deckt 95 Prozent der Fehler ab“ wird in Präsentationen gern wie ein Qualitätsversprechen gehandelt. Sie ist ohne Kontext wertlos. 95 Prozent wovon? Bei welchen Bauteilen? Gegen welchen Fehlerkatalog? Und vor allem: Was kosten die restlichen fünf Prozent, wenn genau dort die kritischen Lötstellen liegen?

BGA und QFN: Hier beginnt die Röntgeninspektion

Die Röntgeninspektion – in der Praxis meist als MXI oder AXI bezeichnet – macht innere Strukturen und verdeckte Lötstellen zerstörungsfrei sichtbar. Sie ist keine Luxusprüfung für besonders anspruchsvolle Kunden, sondern die methodische Konsequenz aus verdeckter Anschlussgeometrie.

Bei BGAs lässt sich im Röntgenbild beurteilen, ob die Lötperlen vorhanden sind, ob auffällige Voids vorliegen und ob sich untypische Strukturen zeigen. Auch Head-in-Pillow-Defekte, bei denen sich Lotkugel und Lotpaste nicht zuverlässig verbunden haben, können damit sichtbar werden. Bei THT-Bauteilen kann die Röntgenprüfung zudem Aussagen über Füllstände in Durchkontaktierungen liefern. Das sind Informationen, die eine AOI prinzipbedingt nicht liefern kann.

Gerade beim BGA ist die Alternative zur Röntgenprüfung oft unerquicklich: Entweder man vertraut dem Reflow-Prozess blind, oder man schneidet Baugruppen für die Schliffbildanalyse auf. Letzteres liefert tiefe Erkenntnisse, zerstört aber das geprüfte Teil und eignet sich damit für Prozessfreigabe, Fehleranalyse und Auditproben – nicht für die laufende Serienprüfung jeder Baugruppe.

Die Röntgenprüfung wird häufig mit einer Erkennungspräzision von bis zu 99 Prozent für verdeckte Verbindungen beworben. Das ist ein Hinweis auf ihr Potenzial, aber kein Freibrief für unkritischen Einkauf. Die Aussagekraft hängt an Bildqualität, Programmierung, Bauteilaufbau, Überlagerungen und an der Kompetenz derjenigen, die Grenzfälle bewerten. Ein unscharfes oder schlecht parametriertes Röntgenbild schafft keine Qualität; es schafft nur ein teures Archiv nicht verstandener Bilder.

Der wirtschaftliche Punkt bleibt trotzdem eindeutig: Wenn ein BGA die Funktion einer sicherheitsrelevanten Steuerung, eines Kommunikationsmoduls oder eines schwer zugänglichen Industrieprodukts bestimmt, ist die Frage nicht, ob AXI Geld kostet. Die Frage lautet, ob das Unternehmen bereit ist, den Preis eines verdeckten Fehlers in der Feldphase zu tragen. In der Regel ist das keine technisch schwierige Rechnung.

Voids: Die 25-Prozent-Grenze ist kein Freispruch

Bei der Röntgenprüfung von BGA-Lötstellen stehen Voids im Zentrum vieler Diskussionen. Nach IPC-A-610 und IPC-7095 gilt für BGA-Lötstellen grundsätzlich ein Grenzwert von maximal 25 Prozent Void-Flächenanteil bezogen auf die projizierte Lötperlenfläche in der 2D-Röntgenaufnahme. Die aktuelle Revision IPC-A-610J setzt die lange Entwicklung dieses Akzeptanzstandards fort; die erste Veröffentlichung von IPC-A-610 datiert bereits auf 1983.

Das klingt nach einer klaren Ampel: unter 25 Prozent akzeptieren, darüber sperren. So simpel ist die Fertigung nicht.

Ein Void ist ein Lufteinschluss beziehungsweise Hohlraum im Lot. Seine bloße Fläche ist relevant, aber nicht sein einziges Merkmal. Ein zentral liegender Void kann sich mechanisch und elektrisch anders auswirken als ein Void am Rand oder in einer Ecke der Lötperle. Randnahe Voids erzeugen stärkere Spannungskonzentrationen und erhöhen damit das Ausfallrisiko unter thermischer Wechselbelastung oder mechanischer Beanspruchung. Wer nur die Prozentzahl dokumentiert und die Lage ignoriert, erfüllt möglicherweise eine Formularanforderung, aber nicht den Zweck der Fehleranalyse.

Auch die pauschale Aussage, Klasse 3 sei bei Voids automatisch strenger als Klasse 2, gehört in die Kategorie industrieller Flurfunk. Die IPC-Richtlinien schreiben nicht einfach für Klasse 3 einen niedrigeren pauschalen Prozentwert vor. Wenn ein Auftraggeber strengere Grenzen verlangt – etwa für Luftfahrt, Militärtechnik oder besonders belastete Leistungselektronik –, muss das explizit in Spezifikation, Zeichnung oder Qualitätsvereinbarung stehen. Alles andere produziert später Streit über angeblich „selbstverständliche“ Anforderungen.

Was eine brauchbare Void-Bewertung enthalten muss

Eine belastbare Bewertung aus der Röntgenprüfung schaut nicht nur auf den größten Hohlraum. Sie dokumentiert mindestens:

1. Flächenanteil des Voids bezogen auf die jeweilige Lötperle oder klar definierte Lötzone – nicht auf eine willkürlich groß gewählte Bildfläche.

2. Position des Voids innerhalb der Verbindung, insbesondere Rand- und Ecklage gegenüber zentralen Einschlüssen.

3. Wiederholungsmuster über Bauteile, Baugruppen und Lose hinweg. Ein einzelner auffälliger Ball ist etwas anderes als eine wiederkehrende Struktur über ein komplettes BGA-Feld.

4. Betroffene Komponente und Funktion: Ein Void unter einem thermisch hoch belasteten Anschluss verlangt eine andere Risikobewertung als derselbe Befund an einer elektrisch wenig kritischen Verbindung.

5. Prozessbezug: Lotpastenauftrag, Reflow-Profil, Leiterplattenoberfläche, Bauteil-Lötbarkeit und Feuchtehistorie müssen in die Ursachenanalyse einfließen. Röntgen findet den Befund, es heilt keinen Prozess.

Die IPC-Grenze ist eine Akzeptanzlinie, kein Ersatz für technisches Urteil und erst recht kein Rabattcode für schlechte Prozessführung.

Die ökonomisch saubere Lösung heißt Hybridstrategie

In modernen SMT-Linien ist die Gegenüberstellung AOI gegen AXI deshalb oft falsch gestellt. Die belastbare Lösung heißt: AOI für Tempo und Fläche, AXI für verdeckte Risiken.

Nach dem Reflow-Löten prüft die Inline-AOI 100 Prozent der Baugruppen auf sichtbare Bestückungs- und Lötfehler. Das ist bei normalen Losgrößen die einzige wirtschaftlich sinnvolle Weise, optische Fehler systematisch abzufangen. Anschließend folgt eine Röntgenstrategie, die sich am Design- und Ausfallrisiko orientiert: beispielsweise AXI-Stichproben von zehn Prozent der Baugruppen oder eine gezielte Prüfung aller Baugruppen mit kritischen BGA-Komponenten.

Die konkrete Quote darf nicht aus dem Bauch kommen und schon gar nicht aus dem Vertriebsgespräch des Maschinenlieferanten. Sie ergibt sich aus mehreren Faktoren:

• Neuheit und Komplexität des Baugruppenlayouts;
• Anzahl, Pitch und Funktion der verdeckten Packages;
• Reife des Reflow-Prozesses und nachgewiesene Prozessfähigkeit;
• Losgröße und Fertigungsfrequenz;
• Reklamations- und Ausfallhistorie;
• Konsequenz eines Fehlers im Feld;
• vertraglich vereinbarte Akzeptanzkriterien und Rückverfolgbarkeit.

Bei einem stabilen, lange laufenden Produkt mit validiertem Prozess kann eine definierte AXI-Stichprobe sinnvoll sein. Bei einem neuen BGA-Design, nach einem Lotpastenwechsel, einer neuen Leiterplattenoberfläche oder einer auffälligen Prozessabweichung ist die Stichprobe schnell zu klein gedacht. Dann braucht es vorübergehend eine engere Röntgenabdeckung, bis die Prozessfenster wieder nachweislich stabil sind.

Das ist der Unterschied zwischen Qualitätssicherung und Qualitätskulisse. Qualitätskulisse produziert Prüfdaten, weil ein Audit sie erwartet. Qualitätssicherung verändert die Prüftiefe, wenn sich das Risiko verändert.

Warum AXI die AOI nicht verdrängt

AXI kann verdeckte Lötstellen prüfen, aber es ersetzt die AOI nicht. Die längere Taktzeit macht eine flächendeckende Röntgenprüfung jeder Serienbaugruppe in vielen Produktionsumgebungen zum Kapazitätsengpass. Wer das ignoriert, verlagert das Risiko: weg vom Fehlerdurchschlupf hin zu Lieferverzug, Zusatzschichten und teurer Maschinenallokation.

Dazu kommt: Die AOI ist bei sichtbaren Fehlern schlicht effizienter. Eine fehlende Diode, eine verdrehte LED oder eine Lötbrücke an einem sichtbaren Fine-Pitch-Anschluss muss nicht mit Röntgen gesucht werden. Dafür eine AXI-Anlage einzusetzen, wäre ungefähr so effizient wie eine Vollinventur, um einen leeren Karton am Wareneingang zu entdecken.

Die richtige Aufgabenteilung schützt daher auch die Total Cost of Ownership der Prüflandschaft:

• AOI übernimmt die schnelle, flächige Kontrolle sichtbarer Merkmale.
• AXI bewertet verdeckte Lötstellen und innere Strukturen dort, wo diese für Zuverlässigkeit und Freigabe entscheidend sind.
• Schliffbildanalyse und weitergehende Fehleranalyse werden eingesetzt, wenn ein systematischer Befund verstanden werden muss – nicht als Ersatz für die Serienprüfung.
• Prozessdaten aus SPI, Bestückung und Reflow schließen die Lücke zwischen gefundenem Fehler und seiner Ursache.

SPI: Früher eingreifen, statt später Bilder zu sammeln

Die Lotpasteninspektion, kurz SPI, wird in vielen Diskussionen unterschätzt, weil sie keine fertige Lötstelle bewertet. Dabei misst sie vor der Bestückung vollautomatisch Volumen und Schichtdicke der aufgetragenen Lotpaste. Gerade bei BGAs und QFNs ist das operativ wertvoll: Was unter dem Gehäuse später nicht mehr sichtbar ist, wird bereits vor dem Reflow als Prozessparameter überprüfbar.

SPI kann beispielsweise erkennen, ob Pastenvolumen an bestimmten Pads systematisch zu gering oder zu hoch ist, ob die Schablonenreinigung nachlässt oder ob sich Druckparameter verschieben. Damit senkt sie die Wahrscheinlichkeit, dass verdeckte Lötprobleme überhaupt entstehen. Sie ersetzt allerdings weder AOI noch AXI. Eine korrekt aufgetragene Lotpaste garantiert keine fehlerfreie Lötverbindung; Bauteilcoplanarität, Reflow-Profil und Materialzustand bleiben im Spiel.

Die stärkste Prüfkette folgt deshalb dem Prozess und nicht dem Wunsch nach einer einzelnen Wunderanlage:

1. SPI vor dem Bestücken kontrolliert, ob der Lotpastendruck im definierten Fenster liegt.

2. AOI nach dem Reflow fängt sichtbare Bestückungs-, Polarisations- und Lötfehler über die gesamte Serienmenge ab.

3. AXI/MXI nach Risikoprofil prüft BGAs, QFNs und andere verdeckte Anschlüsse auf Voids, Auffälligkeiten und innere Verbindungsfehler.

4. Fehleranalyse bei Trendabweichungen verbindet Röntgenbefunde mit Schablone, Pastendruck, Reflow, Leiterplatte und Bauteillosen.

Das ist keine Überprüfungskaskade um ihrer selbst willen. Sie verhindert, dass ein Fertiger den teuersten Prüfplatz mit Fehlern füttert, die sich viel früher und schneller hätten erkennen lassen.

Der Verzicht auf Röntgen ist nur dann eine Strategie, wenn das Design ihn erlaubt

Für Leiterplatten ohne verdeckte Anschlüsse reicht eine leistungsfähig programmierte AOI in der Regel aus. Sie ist schnell, inline-fähig und bei sichtbaren Lötstellen der wirtschaftlich vernünftige Standard. Wer dort pauschal Röntgen fordert, verteuert die Produktion ohne proportionalen Qualitätsgewinn.

Sobald ein Design BGAs, QFNs, CSPs oder Flip-Chips enthält, ist die optische Inspektion allein dagegen keine vollständige Qualitätsabsicherung. Die AOI bleibt unverzichtbar, aber sie kann nicht prüfen, was unter dem Gehäuse liegt. AXI oder MXI wird dann zum notwendigen Gegenstück – mindestens risikobasiert, bei kritischen Anwendungen gegebenenfalls mit deutlich höherer Prüfdichte.

Der saubere Vermerk im Prüfkonzept lautet also nicht „AOI vorhanden“ oder „Röntgen vorhanden“. Er lautet: sichtbare Fehler zu 100 Prozent optisch absichern, verdeckte Lötstellen gezielt röntgen, Grenzwerte nach IPC korrekt auslegen und Prozessdaten vor dem Reflow nutzen. Alles andere klingt auf der Lieferantenfolie effizient. In der Bilanz nach einer Feldrückläuferserie sieht es deutlich weniger elegant aus.
