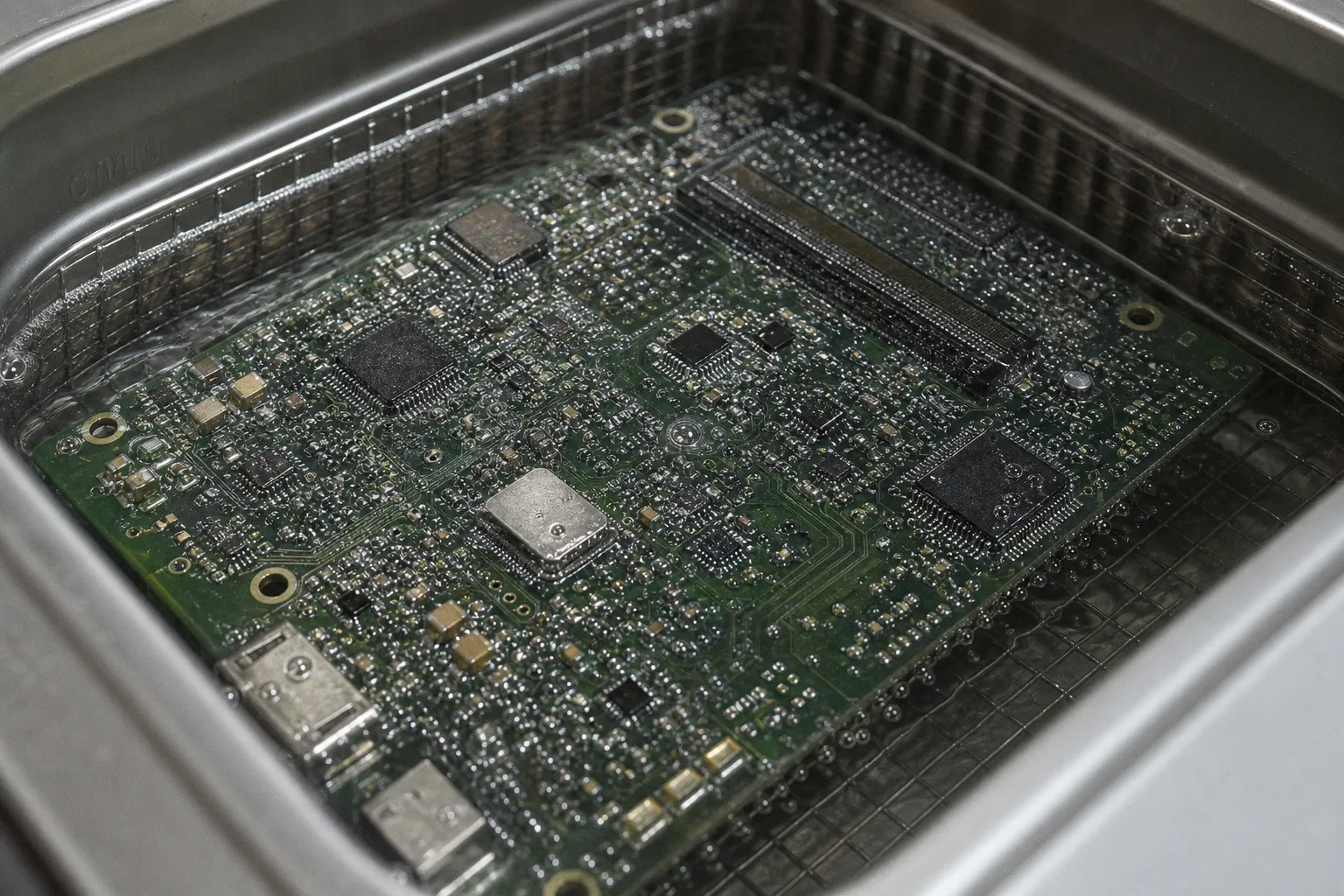

Leiterplatten reinigen: Welches Verfahren für welchen Zweck?

Wer eine Leiterplatte reinigen will, muss daher zuerst den Gegenstand definieren: unbestückte Leiterplatte oder bestückte Baugruppe, Rückstandsart, Werkstoffe, Geometrie und geforderten Nachweis.

Die Auswahl zwischen wässriger, semiwässriger und lösemittelbasierter Reinigung ist keine Frage der Verfügbarkeit eines Reinigers. Sie ist eine Prozessentscheidung. Flussmittelchemie, Lotpaste, Lötstoppmaske, Oberflächenfinish, Bauteilabdichtungen, Steckverbinder, Mikrovias, Unterseitenabstände und die Trocknungskapazität der Anlage bestimmen, ob der Prozess reinigt oder einen neuen Ausfallmechanismus erzeugt.

Drei Reinigungsverfahren, drei Wirkprinzipien

Die Leiterplattenreinigung beginnt nicht mit dem Waschprogramm. Sie beginnt mit der Trennung von polarer, ionischer Kontamination und unpolaren organischen Rückständen. Wasser löst nicht dieselben Stoffe wie ein organisches Lösemittel. Ein Prozess, der diese Grenze ignoriert, produziert Messstreuung.

Wässrige Verfahren arbeiten mit Wasser, gegebenenfalls mit einem Verseifungsmittel. Sie sind für wasserlösliche Flussmittel und ionische Verunreinigungen geeignet. Bei geeigneter Chemie lassen sich auch Öle, Fette und Kolophonium-basierte Rückstände entfernen. Der Ablauf ist klar: Waschen, Spülen, Trocknen. Die kritische Stelle liegt nicht im ersten Waschschritt, sondern im Spülen und vollständigen Austrag der Waschchemie aus engen Spalten, unter Bauteilen und aus Durchkontaktierungen.

Semiwässrige Prozesse setzen im Waschschritt einen mit Wasser abspülbaren Reiniger ein. Dieser löst Rückstände, die sich in reinem Wasser nicht ausreichend lösen. Anschließend folgt die wässrige Abspülung. Sprüh-in-Luft- und Sprüh-unter-Immersion-Verfahren gehören zu den etablierten Varianten. Der Vorteil liegt in der höheren Lösekraft gegenüber organischen Rückständen. Der Nachteil liegt in der zusätzlichen Prozessvariable: Der Reiniger muss selbst restlos ausgetragen werden.

Lösemittelbasierte Prozesse können bei bestimmten organischen Rückständen und lokalen Reinigungsaufgaben sinnvoll sein. Als universelle Leiterplattenreinigung taugen sie nicht. Die Verträglichkeit gegenüber Kunststoffen, Kennzeichnungen, Dichtungen, Beschichtungen und Bauteilgehäusen ist nicht aus der Lösekraft ableitbar. Sie muss qualifiziert werden.

Der häufig verwendete Ansatz „Leiterplatte reinigen mit Alkohol“ fällt in die dritte Kategorie. Er ist kein belastbarer Prozessnachweis. Isopropanol kann einzelne Rückstände lösen oder verlagern. Daraus folgt weder Materialverträglichkeit noch ausreichende Reinigung unter Bauteilen. Eine Baugruppe mit Fine-Pitch-Gehäusen, Bottom-Terminated Components, Steckverbindern und kapillar aktiven Spalten ist kein flaches Substrat. Die sichtbare Oberfläche ist nur ein Teil der zu reinigenden Fläche.

Die Reinigungschemie ist erst dann geeignet, wenn sie Rückstände entfernt, selbst ausgetragen wird und keine Werkstoffschädigung hinterlässt.

Flussmittelrückstände sind nicht gleich Flussmittelrückstände

Lötstellen erzeugen keine einheitliche Kontaminationsklasse. In der Praxis liegen mehrere Rückstandsarten gleichzeitig vor:

• Flussmittel- und Lotpastenrückstände, deren Löslichkeit von der Chemie des verwendeten Systems abhängt.
• Ionische Kontaminationen aus Flussmittelaktivatoren, Prozesswasser, Handhabung oder Umgebungseintrag.
• Öle und Fette aus Fertigung, Montage, Transport oder Werkzeugkontakt.
• Staub und Partikel, die sich an klebrigen Rückständen anlagern oder in Spalten eintragen.
• Rückstände unter Bauteilen, in Steckverbindern, an Kanten metallischer Abschirmungen und an schlecht zugänglichen Lötstellen.

„No-Clean“ beschreibt keine Freigabe gegen jede Form der Reinigung und keine Aussage über jede Einsatzumgebung. No-Clean-Flussmittel sind für Prozesse formuliert, bei denen Rückstände unter definierten Bedingungen auf der Baugruppe verbleiben können. Das ist keine Gleichung der Form No-Clean = null Rückstände = null Risiko.

Wenn eine Baugruppe gereinigt werden soll, wird aus dem No-Clean-Prozess ein Reinigungsprozess. Dann gelten dieselben Fragen wie bei jedem anderen Flussmittel: Löst die gewählte Chemie den Rückstand vollständig? Erreicht das Waschmedium die kritischen Stellen? Wird der gelöste Rückstand ausgetragen oder lediglich in Randzonen verschoben? Bleiben Reinigerbestandteile zurück?

Besonders kritisch sind Grenzflächen. Unter Bauteilen kann sich eine geringe Flüssigkeitsmenge über Kapillarkräfte verteilen. Wird sie dort nicht vollständig ausgetauscht und ausgetrocknet, bleiben Ionen oder Reinigerbestandteile in Bereichen zurück, die einer optischen Endkontrolle nicht zugänglich sind. Bei Feuchtebelastung entsteht daraus kein abstraktes Qualitätsrisiko, sondern ein elektrischer Mechanismus: Oberflächenleitfähigkeit, elektrochemische Migration oder CAF-Wachstum entlang belasteter Glasfaser-Harz-Grenzen. Die konkrete Ausprägung hängt von Spannung, Feuchte, Laminat, Harzsystem, Bohrbild und Kontaminationsprofil ab.

Die Leiterplatte selbst ist dabei nicht mit der bestückten Baugruppe gleichzusetzen. IPC führt für die Sauberkeitsprüfung unbestückter Leiterplatten eigene Varianten der Prüfmethoden. Die Reinigbarkeit einer nackten Multilayer-Leiterplatte sagt nichts über die Reinigbarkeit einer Baugruppe mit Mikrovias, LGA-Gehäusen, offenen Kontakten und polymeren Bauteilmaterialien aus.

Die Geometrie entscheidet über den Waschprozess

Ein offenes SMD-Layout mit ausreichendem Abstand zwischen Bauteilen stellt geringere Anforderungen an Benetzung und Austrag als eine dicht bestückte Baugruppe. Die entscheidenden Geometriemerkmale sind nicht kosmetisch.

Bei der Prozessauswahl werden folgende Punkte geprüft:

1. Unterseitenabstände von Bauteilen. Niedrige Spalte unter QFN-, LGA- und ähnlichen Gehäusen begrenzen den Flüssigkeitsaustausch. Der Waschdruck erreicht die Außenkante. Die Rückstände liegen weiter innen.

2. Durchkontaktierungen und Sacklöcher. Flüssigkeit kann in Bohrungen eindringen und beim Trocknen zurückbleiben. Die Trocknung muss auf die reale Baugruppengeometrie ausgelegt werden, nicht auf eine freie Testplatte.

3. Steckverbinder, Relais und Schalter. Mechanische Komponenten enthalten Hohlräume, Schmierstoffe, Beschriftungen und Werkstoffkombinationen. Ein für FR-4 verträglicher Reiniger ist damit nicht automatisch für die gesamte Baugruppe freigegeben.

4. Lötstoppmaske und Oberflächenfinish. ENIG, chemisch Zinn, HASL, OSP und blanke Kontaktflächen reagieren nicht identisch auf Chemie, Temperatur und Prozessdauer. Auch die Lötstoppmaske ist ein polymeres System mit eigener Beständigkeit.

5. Beschichtungen und Klebstoffe. Schutzlacke, Unterfüllungen, Kennzeichnungstinten und Klebesysteme können durch Reinigungsmedien verändert werden. Eine Reinigung vor dem Lackieren und eine Reinigung nach dem Lackieren sind zwei unterschiedliche Aufgaben.

6. Trocknungsfenster. Ein Waschprozess ohne nachgewiesene Trocknung ist unvollständig. Restfeuchte in Bauteilspalten oder Durchkontaktierungen kann die elektrische Zuverlässigkeit, die Haftung einer Beschichtung und spätere Prüfungen beeinflussen.

Für Inline-Anlagen nennt IPC für DI-Wasserspülungen einen typischen Temperaturbereich von 60 bis 74 °C. Das ist kein universeller Sollwert. Temperatur beeinflusst Lösekraft, Viskosität, Trocknung und Werkstoffbeanspruchung gleichzeitig. Ohne Freigabe der konkreten Baugruppe bleibt jede Übernahme dieses Bereichs eine Annahme.

IPC-CH-65C: Leitlinie, nicht Ersatz für Qualifizierung

Für die Reinigung bestückter Leiterplatten und Baugruppen führt IPC die Richtlinie IPC-CH-65C. Ihre Funktion ist eindeutig: Sie strukturiert die Auswahl und Qualifizierung eines Reinigungsprozesses. Sie ersetzt keine validierte Prozessfreigabe.

Die ältere Revision IPC-CH-65B darf nicht als aktueller Normstand bezeichnet werden. Sie ist als nicht mehr gepflegt eingestuft. Das ist relevant, weil sich in Fertigungsdokumenten und Lieferantenspezifikationen häufig überholte Verweise fortschreiben. Ein Dokumenttitel mit IPC-Kennung ist kein Qualitätsnachweis, wenn der Revisionsstand nicht geprüft wurde.

Die aktuelle Anforderungslage für gelötete elektrische und elektronische Baugruppen wird unter anderem durch IPC J-STD-001J abgebildet, veröffentlicht im April 2024. Die Norm behandelt Prozesskontrolle, Prüfmethodik, Umgebungsbedingungen, ESD und weitere Anforderungen an die Baugruppenfertigung. Sie definiert aber nicht den einen Reiniger, die eine Sprühdauer oder eine universell zulässige Restkontamination für jede Baugruppe.

Eine belastbare Qualifizierung folgt einer festen Reihenfolge:

1. Kontaminationsprofil erfassen. Flussmitteltyp, Lotpaste, Handhabungsmedien, Partikeleintrag und bekannte Fehlerbilder werden dokumentiert. Ohne Ausgangsprofil bleibt der Reinigungsversuch blind.

2. Materialmatrix festlegen. Leiterplattenlaminat, Tg-Wert, Lötstoppmaske, Oberflächenfinish, Bauteilgehäuse, Dichtungen, Klebstoffe, Kennzeichnung und Beschichtungen gehören in dieselbe Freigabeakte.

3. Wasch-, Spül- und Trocknungsparameter definieren. Konzentration des Reinigers, Temperatur, Zeit, Sprühmechanik, Spülstufen und Trocknung werden nicht aus Katalogdaten übernommen, sondern an Musterbaugruppen ermittelt.

4. Schlecht zugängliche Stellen einbeziehen. Testcoupons auf freier Fläche genügen nicht. Kritische Gehäuse, enge Spalte, hohe Steckverbinder und dicht bestückte Zonen müssen im Qualifikationslos enthalten sein.

5. Chemische und elektrische Sauberkeit messen. Ein optischer Eindruck, AOI oder Röntgenbild liefert hierfür keinen vollständigen Nachweis. Die Verfahren prüfen unterschiedliche Fehlerarten.

6. Änderungen erneut bewerten. Neue Lotpaste, anderer Flussmitteltyp, geändertes Layout, alternatives Bauteilgehäuse oder eine andere Anlage verändern den Prozess. Die ursprüngliche Qualifizierung gilt nicht automatisch fort.

Was nicht an der kritischsten Geometrie geprüft wurde, ist nicht qualifiziert.

ROSE und Ionenchromatographie messen nicht dasselbe

Die Qualitätskontrolle nach der Reinigung benötigt Messverfahren, die zur Fehlerhypothese passen. IPC führt TM 2.3.25D für die Detektion und Messung ionisierbarer Oberflächenkontaminationen mittels ROSE. Daneben steht TM 2.3.28B für die Ionenanalyse von Leiterplatten mittels Ionenchromatographie. Für unbestückte Leiterplatten existieren die gesonderten Methoden TM 2.3.25.1 und TM 2.3.28.2.

ROSE ist ein Summenverfahren. Es erfasst die ionisierbare Oberflächenkontamination als Gesamtwert. Das Verfahren ist geeignet, um Prozesszustände zu vergleichen, Chargenabweichungen zu erkennen und definierte Prozessfenster zu überwachen. Es beantwortet jedoch nicht, welches Ion vorliegt, wo es sitzt oder aus welchem Prozessschritt es stammt.

Die Ionenchromatographie trennt und quantifiziert Ionenarten. Damit kann sie eine Abweichung analytisch eingrenzen: Liegt ein verändertes Anionen- oder Kationenprofil vor? Passt die Signatur zu Flussmittelaktivatoren, Spülwasser oder Handhabungseintrag? Die Methode erzeugt keine automatische Ursachenanalyse. Sie liefert die Datenbasis dafür.

Ein einziger ROSE-Grenzwert als universelle Freigabegrenze ist fachlich nicht belastbar. Die zulässige Restkontamination hängt von Baugruppenarchitektur, Einsatzumgebung, Spannung, Isolationsabständen, Beschichtung, Kundenanforderung und gewählter Prüfmethode ab. Wird ein interner Grenzwert verwendet, muss seine Herkunft nachvollziehbar sein: Spezifikation, Qualifikationsdaten, Zuverlässigkeitstest oder vertragliche Anforderung.

AOI, Röntgeninspektion und Schliffbildanalyse bleiben dennoch notwendig. AOI erkennt sichtbare Bestückungs- und Lötfehler. Röntgen zeigt verdeckte Lötstellen, etwa unter Ball-Grid-Array- oder Bottom-Terminated-Gehäusen. Schliffbilder prüfen metallurgische und geometrische Strukturen. Keines dieser Verfahren weist allein die chemische Sauberkeit nach. Wer AOI als Reinigungsfreigabe nutzt, verwechselt Sichtprüfung mit Ionenanalytik.

RoHS bewertet Stoffbeschränkung, nicht Sauberkeit

RoHS-Konformität wird regelmäßig falsch in Reinigungsfreigaben eingetragen. Die Richtlinie 2011/65/EU beschränkt Stoffkonzentrationen in homogenen Materialien elektrischer und elektronischer Geräte. Für Blei, Quecksilber, sechswertiges Chrom, PBB, PBDE sowie DEHP, BBP, DBP und DIBP gilt ein Höchstwert von 0,1 Gewichtsprozent. Für Cadmium gilt 0,01 Gewichtsprozent.

Diese Grenzwerte beantworten keine der Fragen, die nach einer Leiterplattenreinigung offen bleiben:

• Sind ionische Flussmittelrückstände entfernt?
• Wurde die Waschchemie vollständig ausgespült?
• Liegt Restfeuchte unter Bauteilen vor?
• Ist die Baugruppe für Feuchte, Spannung und Temperaturwechsel qualifiziert?
• Wurde die Reinigungschemie mit Lötstoppmaske, Kunststoffgehäusen und Beschichtung geprüft?

RoHS kann für die Beschaffung und Materialdeklaration zwingend sein. Es ist kein Sauberkeitskriterium. Eine RoHS-konforme Baugruppe kann unzureichend gereinigt sein. Eine sauber gemessene Baugruppe kann RoHS-Anforderungen verletzen. Die Prüfziele liegen auf unterschiedlichen Ebenen.

Der belastbare Verfahrensentscheid

Wässrige Leiterplattenreinigung ist der erste Kandidat, wenn wasserlösliche Flussmittel oder ionische Verunreinigungen im Vordergrund stehen und Spülung sowie Trocknung die Baugruppengeometrie sicher abdecken. Semiwässrige Verfahren sind der belastbarere Ansatz, wenn organische Rückstände eine höhere Lösekraft erfordern, der nachfolgende Spülschritt aber qualifiziert werden kann. Lösemittelbasierte Methoden bleiben auf klar definierte Rückstands- und Materialkonstellationen begrenzt. „Alkohol“ ist keine Prozesskategorie mit automatischer Freigabe.

Die richtige pcb-Reinigungsmethode ergibt sich nicht aus dem Etikett des Flussmittels und nicht aus einem einzelnen Messwert. Sie ergibt sich aus der Kette: Rückstand, Werkstoff, Geometrie, Waschmechanik, Spülung, Trocknung und Analytik. Fehlt ein Glied, ist die Reinigung nicht nachgewiesen.
