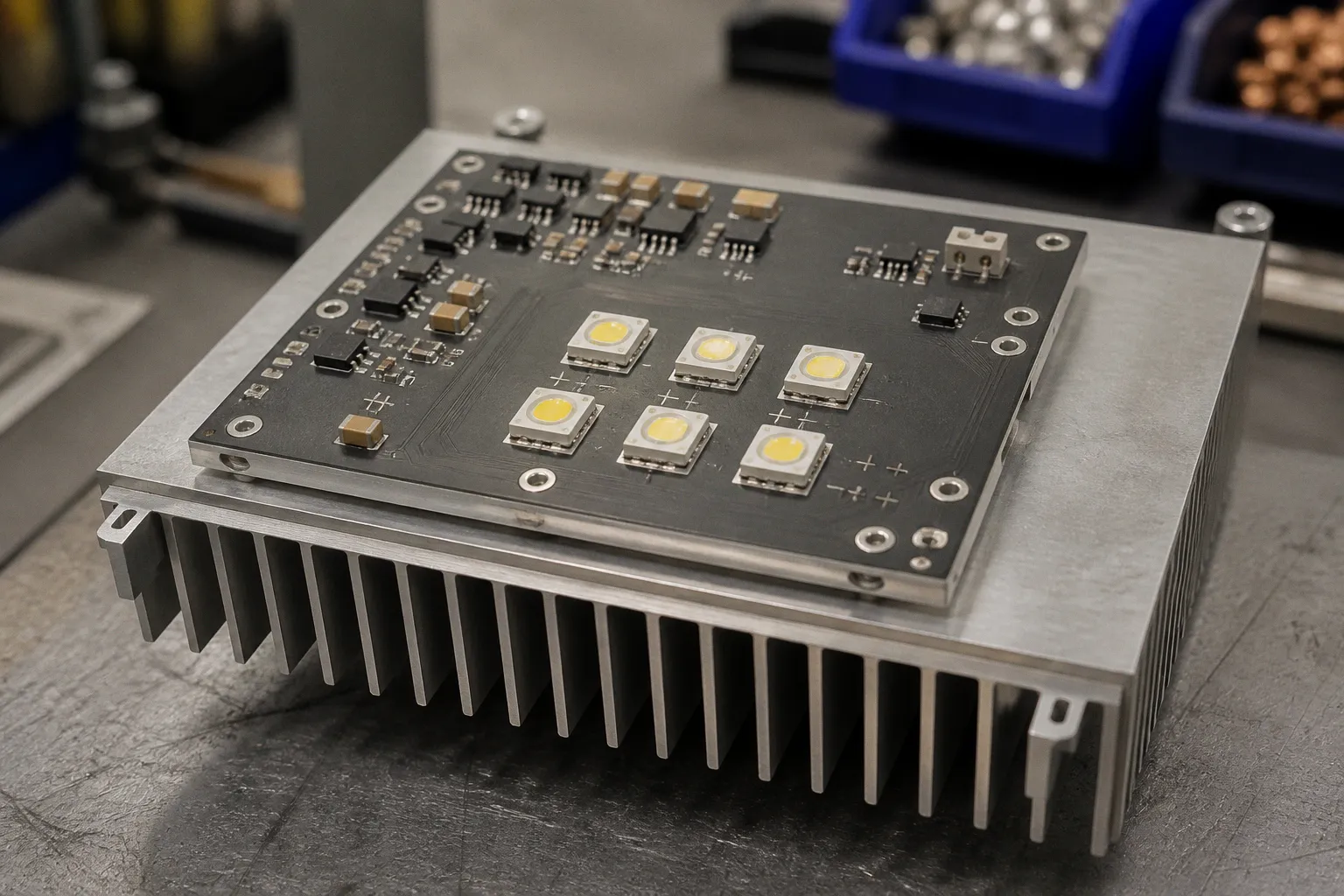

Wenn Sie bei einem neuen Layout zum ersten Mal das Thermobild aus dem Prototypenlauf sehen und rund um den Footprint Ihrer Power-LEDs oder MOSFETs plötzlich rote Wolken leuchten, kennen Sie dieses mulmige Gefühl vermutlich – uns aus den DFM-Reviews geht es jedenfalls regelmäßig so. Im Datenblatt steht 130 °C maximale Sperrschichttemperatur, im Lastprüfstand werden es real 95 °C, und die Frage, ob die Konstruktion den Feldtest überlebt, hängt am Ende an einer einzigen Designentscheidung: nämlich der, ob das Substrat die Wärme überhaupt abführen kann, die das Bauteil erzeugt. Genau an dieser Stelle beginnt die Diskussion um Metallkern-Leiterplatten, oft MCPCB (Metal Core Printed Circuit Board) oder IMS (Insulated Metal Substrate) genannt. Und genau hier wird es wirtschaftlich interessant, denn die ehrliche Antwort lautet weder „immer IMS" noch „nie IMS", sondern hängt von einer Handvoll konkreter Größen ab, die wir uns im Folgenden Schritt für Schritt anschauen.

Thermische Leitfähigkeit: Wo FR4 aufhört und IMS beginnt

Beginnen wir mit der Physik, denn sie ist die ehrliche Grundlage jeder Kosten-Nutzen-Rechnung am Layout-Tisch. Standard-FR4, also das klassische Epoxid-Glasgewebe-Substrat, mit dem die meisten von uns das Routing gelernt haben und mit dem wir auch heute noch einen großen Teil der Designs umsetzen, bringt es in z-Richtung auf eine Wärmeleitfähigkeit von rund 0,3 W/mK. Das ist für reine Signalverdrahtung, Logikbaugruppen und den klassischen Bestückungsdruck im Consumer-Bereich völlig in Ordnung – die Verlustleistung pro Fläche ist hier niedrig, und die Wärme verteilt sich auf viele Komponenten. Sobald aber auf einer kleinen Fläche nennenswerte Leistung umgesetzt wird – und sei es „nur" eine Power-LED mit 3 W – reicht das nicht mehr aus, um die Sperrschicht zuverlässig unter 85 °C zu halten.

Metallkern-Substrate schlagen diese Brücke, indem sie die Wärme direkt in einen metallischen Träger ableiten. Je nach Ausführung und Dielektrikum erreichen sie Wärmeleitfähigkeiten zwischen 1,3 und 8 W/mK, bei Aluminiumkernen konkret etwa 2,0 bis 7,0 W/mK. Das ist nicht eine kleine Verbesserung, sondern ein Sprung: In der oberen Liga reden wir über den Faktor 20 gegenüber FR4 – und zwar genau dort, wo die Wärme fließen muss, nämlich senkrecht vom Bauteil in die Platine und von dort in das Gehäuse oder den Schaltschrank.

Wer thermisch entkoppelt, bezahlt zweimal: einmal im Substrat und einmal im externen Kühlkörper.

Die Rolle des Dielektrikums: 100 µm, die alles entscheiden

Was viele im ersten Augenblick unterschätzen, ist die Tatsache, dass die Wärme auf dem Weg vom Bauteil in den Metallkern eine dünne Isolationsschicht passieren muss – das Dielektrikum. Bei Standard-IMS-Aufbauten liegt diese Schicht typischerweise bei rund 100 µm Dicke. Klingt nach wenig, ist aber thermisch der entscheidende Engpass: Ist dieses Dielektrikum zu dick oder zu schlecht leitfähig, kippt der vermeintliche Vorteil der Metallkern-Platine wieder Richtung FR4 – nur eben zum vielfachen Preis.

In der Praxis achten wir deshalb beim Layout-Review auf zwei Dinge: Erstens auf den spezifizierten Wärmewiderstand (Rth) des Dielektrikums, nicht nur auf die pauschale Wärmeleitfähigkeit des Gesamtsystems, und zweitens auf die mechanische und thermische Anbindung. Eine IMS-Platine, deren Dielektrikum an einer Stelle durch ein Via-Cluster unnötig geschwächt wird, leitet die Wärme an genau dieser Stelle schlechter – und das sehen Sie später im Feld, nicht im CAM-Check. Achten Sie beim Routing deshalb darauf, dass die Thermal Vias großflächig unter dem Footprint verteilt sind und das Dielektrikum nicht durchlöchern, sondern ergänzen. Mein Tipp aus der DFM-Sicht: Fragen Sie beim Fertiger gezielt nach dem Rth des Dielektrikums in W/mK und lassen Sie sich die Daten für die von Ihnen gewählte Kupferdicke bestätigen. Wer hier nur das Datenblatt des Substratherstellers zitiert, hat oft nur die halbe Miete.

Ein zweiter Punkt, der gerne vergessen wird: Die elektrische Isolation dieser dünnen Schicht muss zur Nennspannung passen. Wir haben Designs gesehen, in denen das Dielektrikum zwar thermisch perfekt ausgelegt war, die Kriechstrecke und der Lötstopplack-Abstand aber nur für 230 V ausreichten – bei einer 400-V-DC-Zwischenkreisanwendung ein klares Problem. Hier zahlt sich der frühe Blick in die IPC-2221 und ein klärendes Gespräch mit dem Fertiger aus, bevor der erste Nullserie-Stapel aufgelegt wird.

100 µm Dielektrikum sind thermisch Gold wert – elektrisch aber nur so gut, wie Kriechstrecke und Spannungsfestigkeit es erlauben.

Systemkosten: Wenn der Metallkern den Kühlkörper ersetzt

Kommen wir zum Kern der Frage, die uns in den meisten Kundenmeetings gestellt wird: Lohnt sich der Aufpreis? Hier ist die ehrliche Antwort: Die Frage ist nicht „Platine oder Kühlkörper", sondern „Platine plus Kühlkörper oder IMS allein". Denn ein wesentlicher Vorteil von MCPCB-Aufbauten liegt darin, dass der Metallkern gleichzeitig als Wärmesenke fungiert. In vielen Anwendungen – typischerweise LED-Module, Motortreiber, DC/DC-Wandler im kompakten Gehäuse – lässt sich der externe Kühlkörper komplett einsparen, und mit ihm die mechanische Bearbeitung, die Wärmeleitpaste, die Schrauben und die zusätzliche Montagezeit. Gerade bei mittelgroßen Stückzahlen kann das die Gesamtkosten der Systembaugruppe spürbar drücken.

Umgekehrt heißt das aber auch: Wenn Sie nur ein paar Bauteile mit moderater Verlustleistung auf einer ansonsten klassischen Logikplatine haben, ist die Kombination aus FR4 plus Thermal Vias und einem kleinen, lokalen Kühlkörper oft wirtschaftlicher. Thermal Vias sind preiswert, in fast jedem CAM-System standardisiert und bei FR4-Platinen kostenfrei zuzusetzen. Die Frage, die wir uns am Layout-Tisch stellen, lautet daher nicht „Was kann das Bauteil ab?", sondern „Wie viele Watt pro Quadratzentimeter müssen wir dauerhaft abführen – und über wie viele Bauteile verteilt sich die Leistung?"

Eine ehrliche Faustregel, die sich in unseren Reviews bewährt hat: Solange die Verlustleistung pro Bauteil niedrig bis mittel und die räumliche Verteilung günstig ist, bleibt FR4 mit gezieltem Thermal-Via-Layout die erste Adresse. Sobald Sie dauerhaft über etwa 5–10 W/cm² auf einer kleinen Fläche sprechen – und genau das ist der typische Bereich für Hochleistungs-LEDs, IGBTs in kompakten Motortreibern oder Klasse-D-Endstufen – wird der externe Kühlkörper zum Pflichtprogramm. Und genau dort verschiebt sich die Rechnung zugunsten des Metallkerns.

Lebensdauer: 10 °C weniger, 10.000 Stunden mehr

Ein Aspekt, der in reinen Kostenrechnungen oft zu kurz kommt, ist die Lebensdauer der Bauteile. Bei Power-LEDs – und das gilt sinngemäß auch für viele Halbleiter – gibt es einen Zusammenhang, der im Feld mehr Geld spart als jedes noch so kluge Einkaufsgespräch: Eine Reduktion der Sperrschichttemperatur um 10 °C kann die Lebensdauer der Komponente um bis zu 10.000 Stunden verlängern. Das klingt abstrakt, wird aber sofort konkret, wenn Sie an Garantiemodelle, Wartungsintervalle oder Return-Raten im Feld denken.

In der Praxis heißt das: Ein LED-Modul, das mit FR4 und externem Kühlkörper bei 95 °C Sperrschichttemperatur läuft, erreicht vielleicht 30.000 Stunden. Auf einer gut ausgelegten IMS-Platine, die die gleiche LED bei 75 °C betreibt, sprechen wir eher über 40.000 Stunden – und der Endkunde merkt den Unterschied nach drei, vier Jahren im Dauerbetrieb. Das ist die Stelle, an der die metallbasierte Leiterplatte nicht mehr nur Bauteilkosten spart, sondern echte Marktposition sichert, weil Ausfälle und Garantiefälle seltener werden.

Was wir unseren Kunden in diesem Zusammenhang immer wieder mit auf den Weg geben: Lassen Sie die thermische Auslegung nicht erst im Prototypenlauf entscheiden, sondern bereits im Lastenheft. Eine grobe thermische Vorausrechnung mit den ungefähren Verlustleistungen der Hauptbauteile reicht oft schon, um zu erkennen, ob Sie am Ende der Entwicklung bei FR4, IMS oder einem Hybrid landen werden. Diese Entscheidung treffen Sie später kaum mehr kostengünstig – weder im CAM-Datenformat noch im Bestückungsdruck der Serie.

Materialwahl: Aluminiumkern oder Kupferkern?

Wenn die Entscheidung pro Metallkern gefallen ist, geht es um die zweite, oft unterschätzte Frage: Aluminium oder Kupfer? Beide haben ihre Berechtigung, beide haben handfeste Vor- und Nachteile, und die pauschale Antwort „Kupfer ist besser" ist – wie so oft in der Elektrotechnik – zu einfach gedacht.

Aluminiumkerne sind der Standardfall. Sie bieten Wärmeleitfähigkeiten zwischen etwa 2,0 und 7,0 W/mK, sind mechanisch gut bearbeitbar, lassen sich fräsen, bohren und stanzen wie klassische Leiterplatten, und vor allem: Sie sind preiswert. Kupferkerne liegen thermisch noch einmal höher, erreichen teils die 8 W/mK und bieten zudem bessere elektrische Eigenschaften, etwa wenn hohe Ströme auf der Innenlage geführt werden müssen. Der Nachteil ist ebenso eindeutig: Kupfer ist deutlich teurer, schwerer und in der Bearbeitung anspruchsvoller. Wer hier ohne Not auf Kupfer setzt, zahlt für eine Leistungsreserve, die im Feld nie abgerufen wird.

In der Praxis empfehlen wir Kupferkerne daher nur dort, wo entweder sehr hohe Stromdichten auf der Innenlage geführt werden – etwa in kompakten Leistungsmodulen – oder wo die mechanische Anbindung an ein Kupfer-Gehäuse thermisch sinnvoll ist. In allen anderen Fällen – und das ist die überwiegende Mehrheit der IMS-Anwendungen – ist der Aluminiumkern die wirtschaftlich rationale Wahl. Die Frage ist nicht „Was ist technisch maximal möglich?", sondern „Was passt zur Verlustleistung, zur Stückzahl und zur Montage im Feld?"

Mehrlagige MCPCB-Aufbauten – also Metallkern-Platinen mit mehr als zwei Kupferlagen – sind eine eigene Geschichte: Sie sind technisch möglich, aber aufgrund der komplexen Fertigung deutlich teurer und seltener als ein- oder zweilagige Aufbauten. Wenn die Schaltungstopologie komplexer wird, prüfen wir im Layout-Review meist, ob ein Hybrid sinnvoll ist: FR4-Innenlagen für die Signalverdrahtung, IMS-Außenlage für die direkte Wärmeabfuhr unter den Leistungsbauteilen. Das erfordert etwas mehr Aufwand im Stackup und in der DRC-Prüfung, ist aber oft die wirtschaftlichste Lösung im mittleren Leistungsbereich.

Wann lohnt sich IMS – und wann nicht?

Fassen wir die Erfahrung aus unseren Layout-Reviews der letzten Jahre in einer pragmatischen Empfehlung zusammen, ohne den Einzelfall zu vergessen: Wann lohnt sich der Schritt wirklich?

Bleiben Sie bei FR4 mit Thermal Vias, wenn die Verlustleistung pro Bauteil niedrig bis mittel ist, die Hauptbauteile räumlich verteilt sitzen und die Anwendung keine eng definierte thermische Klasse einhalten muss – klassische Consumer-Elektronik, Steuerungen, IoT-Platinen mit Funkmodul. Hier sind Thermal Vias kostengünstig, gut beherrschbar und liefern in der Regel ausreichende Ergebnisse.

Wechseln Sie auf IMS / MCPCB, wenn die Verlustleistung pro Fläche steigt – typischerweise über 5–10 W/cm², wie bei Hochleistungs-LEDs, IGBTs in Motortreibern, Klasse-D-Verstärkern oder DC/DC-Wandlern im geschlossenen Gehäuse. Hier zahlt sich der Aufpreis aus, weil der externe Kühlkörper entfällt, die Montage einfacher wird und die Bauteillebensdauer im Feld messbar steigt. Wenn Sie unsicher sind, ob die Grenze überschritten wird, sprechen Sie früh mit Ihrem CAM-Operator und Ihrem DFM-Berater – eine grobe thermische Vorausrechnung kostet im Lastenheft wenig und spart im Feld viel.

Kupferkern wählen Sie nur, wenn entweder extrem hohe Stromdichten auf der Innenlage geführt werden oder die mechanische Anbindung an ein Kupfer-Gehäuse thermisch entscheidend ist. In allen anderen Fällen ist Aluminium die wirtschaftlich rationale Wahl.

Vermeiden Sie mehrlagige MCPCB-Aufbauten, wenn die Schaltung auch mit zweilagigen Strukturen plus gezieltem Hybrid-Stackup lösbar ist. Mehrlagige Metallkern-Platinen sind möglich, aber selten und teuer – und in den meisten Anwendungen vermeidbar.

Am Ende ist die ehrliche Antwort auf die Frage „Wann sind Metallkern-Leiterplatten wirtschaftlich?" die gleiche, die uns auch bei jeder anderen Layout-Entscheidung leitet: Nicht das technisch maximal Machbare zählt, sondern das thermisch, elektrisch und wirtschaftlich am besten Passende. Und genau das prüfen wir am besten früh im Design, nicht erst beim ersten roten Thermobild aus der Prototypenfertigung.
