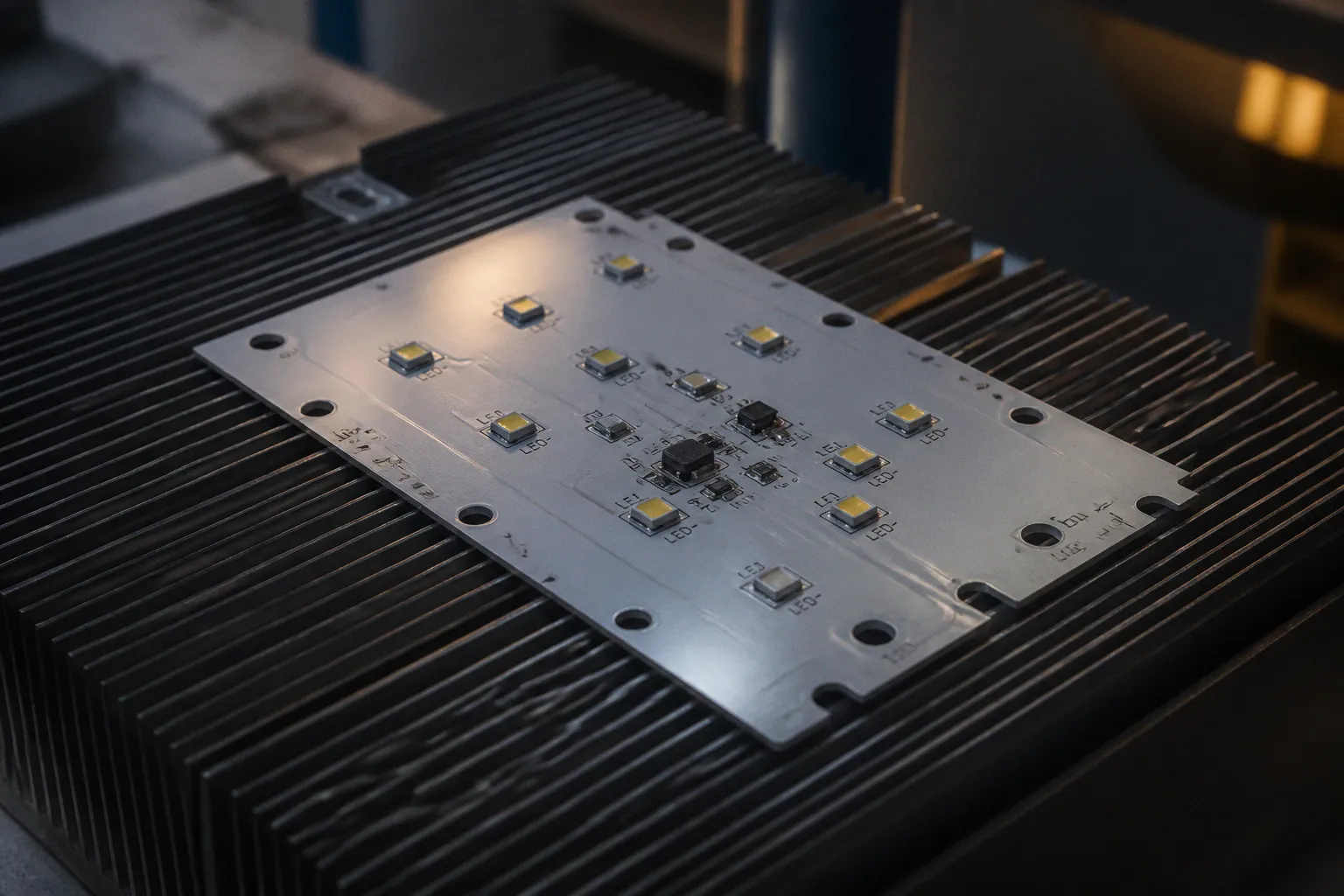

Leiterplatte Platine: Wann lohnt sich ein Metallkern?
Auf dem Schreibtisch liegt ein Layout für eine High-Power-LED-Anwendung, der Kunde möchte eine kompakte Bauform und rechnet mit rund 25 W Verlustleistung auf einer Fläche von gerade einmal 4 cm².
Die Frage, die uns in solchen Reviews immer wieder begegnet, lautet: Bleiben wir bei FR4 oder wechseln wir auf eine IMS-Leiterplatte? Die ehrliche Antwort: Es kommt darauf an – aber die Entscheidung lässt sich ziemlich genau eingrenzen, wenn wir die Wärmewiderstände einmal sauber durchrechnen.
Thermische Engpässe: Warum Standard-FR4 bei Hochleistung scheitert
Die meisten von uns starten ihre Layout-Karriere mit FR4, und das ist auch gut so. Das Basismaterial ist günstig, in jeder CAM-Station verfügbar, mechanisch robust und für viele Boards die richtige Wahl – in der Praxis deckt es einen Großteil aller Designs problemlos ab. Aber FR4 ist thermisch gesehen praktisch ein Isolator: Mit einer Wärmeleitfähigkeit von nur 0,2 bis 0,5 W/(m·K), in der Praxis meist 0,3 bis 0,4 W/(m·K) nach ASTM E1952 gemessen, staut sich die Wärme genau dort, wo wir sie nicht haben wollen.
Eine 1,60 mm dicke FR4-Platine hat einen mehr als 100-fach höheren Wärmewiderstand als eine IMS-Platine mit nur 0,15 mm thermischem Prepreg.
Rechnen wir das einmal kurz durch: Bei einer einlagigen FR4-Platine, deren Kupfer die Wärme zwar lateral verteilt, geht der vertikale Pfad vom Bauteil zur Umgebung praktisch durch das Epoxidharz. Selbst mit Thermal Vias erreichen wir nur eine Verbesserung, weil die Bohrungen das gleiche schlecht leitende Basismaterial umgeben. Bei punktueller Verlustleistung, etwa einer einzelnen Power-LED oder einem MOSFET im Kleinstgehäuse, hilft uns die laterale Verteilung des Kupfers nur bedingt weiter. PCB-Wärmemanagement beginnt deshalb immer mit der Frage: Wo genau liegt der thermische Engpass – lateral in der Kupferfläche oder vertikal durch das Basismaterial?
Die typische Fehldiagnose in solchen Fällen lautet dann: „Mein FR4 hat doch Tg 150 °C, das muss doch hitzebeständig sein." Tg – die Glasübergangstemperatur – verschiebt aber nur den Punkt, an dem das Harz mechanisch erweicht. Für die tatsächliche Wärmeableitung ist Tg irrelevant. Die Wärme staut sich weit unterhalb dieser Schwelle, und kein erhöhter Tg-Wert ändert daran etwas. Wenn die Verlustleistungsdichte steigt und die Bauteilgehäuse kleiner werden, stößt FR4 an eine physikalische Grenze, die sich mit Layout-Tricks allein nicht überwinden lässt.
Die Anatomie der IMS-Leiterplatte: Die Rolle des Dielektrikums als Flaschenhals
Eine IMS-Leiterplatte – Insulated Metal Substrate – besteht im Kern aus drei Schichten: einer Kupferlage für das Routing, einem dünnen, wärmeleitenden Dielektrikum und dem Metallträger selbst. Der Aufbau klingt simpel, hat aber eine Tücke, die in der Praxis regelmäßig unterschätzt wird.
Der Metallkern, sei es Aluminium mit 140 bis 200 W/(m·K) oder Kupfer mit 380 bis 400 W/(m·K), ist thermisch gesehen der leistungsfähige Lieferant der Wahl. Aber die Isolationsschicht dazwischen – das Prepreg oder ein keramikgefülltes Dielektrikum mit 0,05 bis 0,20 mm Dicke und einer Wärmeleitfähigkeit von 1 bis 12 W/(m·K) – bestimmt den tatsächlichen Wärmewiderstand der ganzen Leiterplatte. Metallkern-Platinen stehen und fallen mit dieser einen Schicht. Hier lauert der Flaschenhals, und genau hier wird gerne zu wenig hingeschaut.
Das Dielektrikum ist der Engpass, nicht der Metallkern. Wer das beim Stackup-Design übersieht, kauft teuren Metall, den die Physik dann doch ausbremst.
Das bedeutet konkret: Eine IMS mit 0,20 mm Standard-Prepreg kann thermisch schlechter abschneiden als eine Variante mit 0,075 mm Hochleistungs-Prepreg, selbst wenn beide den gleichen Aluminiumkern verwenden. Beim Stackup-Design lohnt sich also der Blick ins Datenblatt des Prepregs, nicht nur des Kerns. Die Kerndicke selbst liegt je nach Anforderung typischerweise zwischen 0,40 mm und 3,20 mm – aber dieses Maß alleine sagt noch nichts über das thermische Verhalten der fertigen Baugruppe aus. Wer die IMS-Leiterplatte Kosten im Griff behalten will, sollte das Dielektrikum als erste Stellschraube begreifen: Hier entscheidet sich, ob der Metallkern sein Potenzial überhaupt entfalten kann.
Z-Achsen-Fräsen für direkte thermische Anbindung
Wer ein Bauteil besonders effizient an den Metallkern ankoppeln möchte, kann durch Z-Achsen-Fräsen, also Tiefenfräsen, das Dielektrikum lokal entfernen und mit Wärmeleitpaste eine direkte Verbindung zum Kern herstellen. Das funktioniert sauber, erfordert aber Absprache mit dem Fertiger, denn nicht jeder IMS-Lieferant bietet das im Standardprozess an. Wenn Sie diesen Weg gehen, planen Sie Zeit für einen DFM-Check ein, bevor das Layout final wird. Besonders bei Anwendungen mit punktförmigen Hotspots – einzelne Power-MOSFETs oder Laserdioden – kann diese Technik den Unterschied machen zwischen einer Baugruppe, die läuft, und einer, die thermisch kollabiert.
Materialvergleich: Aluminium versus Kupfer und der Sprung zur Keramik
Die Wahl des Kernmaterials ist eine Frage der Anwendung, des Budgets und der mechanischen Randbedingungen. Aluminium ist dabei der wirtschaftliche Standard: gute Bearbeitbarkeit, geringes Gewicht, akzeptabler Preis. Mit einer Wärmeleitfähigkeit von 140 bis 200 W/(m·K) und Mehrkosten von rund 2- bis 4-fach gegenüber FR4 ist es für die meisten kommerziellen Hochleistungsanwendungen die erste Wahl. Die Alu-Platine Vorteile liegen auf der Hand: Werden externe Kühlkörper überflüssig, spart das nicht nur Geld in der Stückliste, sondern auch Bauraum und Montageaufwand.
Kupfer-IMS ist die Königsdisziplin unter den Metallkernen. Mit 380 bis 400 W/(m·K) lässt es selbst Hochleistungs-LEDs in kompakten Designs noch gut atmen, kostet aber deutlich mehr und bringt ein nicht unerhebliches Mehrgewicht mit. Wer mit Kupfer designt, sollte das Gewicht der Baugruppe im Hinterkopf behalten, gerade in vibrierenden Anwendungen oder überall dort, wo das Endprodukt möglichst leicht bleiben soll. Kupfer lässt sich außerdem schwieriger fräsen und bohren als Aluminium – das Manufacturing muss also von Anfang an mitgedacht werden.
Wenn die Anforderungen an den thermischen Ausdehnungskoeffizienten (CTE) und an extreme Leistungsdichten eskalieren, etwa in der modernen Leistungselektronik auf SiC-Basis, führt kaum ein Weg an Keramiksubstraten vorbei. Aluminiumnitrid (AlN) bringt es auf 150 bis 230 W/(m·K), allerdings zu einem Preis von circa 20- bis 60-fach gegenüber FR4. Dazu kommen Einschränkungen in der Formatgröße und in der Bauteilbestückung. Für Nischenanwendungen in der Luft- und Raumfahrt oder in medizinischen Hochleistungsmodulen ist Keramik allerdings oft alternativlos.
| Parameter | FR4-Standard | Aluminium-IMS | Kupfer-IMS | Keramik AlN |
|---|---|---|---|---|
| Wärmeleitfähigkeit Kern/Substrat | 0,2–0,5 W/(m·K) | 140–200 W/(m·K) | 380–400 W/(m·K) | 150–230 W/(m·K) |
| Typische Lagenzahl | bis 20+ | 1–4 | 1–4 | 1–2 |
| Relative Kosten | 1× (Referenz) | ca. 2–4× | deutlich höher | ca. 20–60× |
| Mechanisch bearbeitbar | ja, Standard-CAM | ja | ja | eingeschränkt |
| Geeignet für PTH (Durchkontaktierung) | ja | eingeschränkt | eingeschränkt | nein (typisch) |
| Typische Kern-/Substratdicke | 0,8–3,2 mm | 0,4–3,2 mm | 0,4–3,2 mm | 0,25–1,5 mm |
Design-Restriktionen und Fertigungstechniken bei Metallkern-Aufbauten
Hier wird es für viele von uns unangenehm, denn eine IMS-Platine ist kein Drop-in-Ersatz für FR4. Die Designregeln unterscheiden sich grundlegend, und wer sie nicht kennt, riskiert im Review eine böse Überraschung.
Die Lagenzahl ist bei IMS typischerweise auf 1 bis 4 Lagen begrenzt. Wer komplexe Multilayer mit hochdichten BGAs oder feinen BGA-Pitchs unter 0,5 mm plant, stößt mit IMS schnell an die Wand. Auch durchkontaktierte Bohrungen (PTH) sind bei einlagigen Metallkernplatinen nicht ohne Weiteres möglich – der Metallkern liegt entweder als durchgehende Fläche oder mit elektrischer Isolation darunter und braucht eine Sonderbehandlung, wenn er kontaktiert werden soll.
Das Routing wird ebenfalls zur Disziplin: Auf einer einlagigen IMS haben wir die Kupferschicht oben und den Kern unten. Strom- und Masseleitungen werden oft direkt auf der Top-Lage geführt, die verbleibende Topologie muss zwischen den Footprints durchpassen. Wer Footprints zu großzügig anlegt, verschenkt wertvollen Routing-Raum – ein Klassiker, der uns in jedem zweiten IMS-Review begegnet.
Für SMD-Bauteile ist die IMS-Leiterplatte ideal. Für Through-Hole-Bauteile oder Kabelanschlüsse braucht es entweder Sonderlösungen beim Fertiger oder den Umweg über Hybridaufbauten. Auch die Lötstopplack-Seite muss mitgedacht werden: Auf der Kupferoberseite wird sie wie gewohnt appliziert, auf der Metallkernseite entfällt sie naturgemäß.
Ein Aspekt, der in der Praxis oft zu spät adressiert wird: Die thermische Ausdehnung. Aluminium dehnt sich bei Temperaturzyklen anders aus als FR4 oder Kupfer. Das erzeugt mechanische Spannungen im Dielektrikum und an den Lötstellen. Wer eine IMS-Leiterplatte in einer Anwendung mit starken Temperaturwechseln plant – Automotive, Außenbeleuchtung, Industriesteuerungen in ungeheizten Hallen –, sollte das im DFM-Gespräch frühzeitig ansprechen und gegebenenfalls ein keramikgefülltes Dielektrikum mit angepasstem CTE vorsehen.
Wirtschaftlichkeitsbetrachtung: Kosten-Nutzen-Analyse für thermisch anspruchsvolle Projekte
Die wirtschaftliche Entscheidung hängt stark von der Verlustleistungsdichte ab. Als grobe Faustregel aus unserer Praxis: Unter etwa 5 W/cm² kommen wir mit FR4 plus Thermal Vias, kupfergefüllt für maximale Effizienz, in den meisten Fällen gut hin. Zwischen 5 und 15 W/cm² wird Aluminium-IMS wirtschaftlich attraktiv, weil die Kosten für externe Kühlkörper, Lüfter und Gehäuse plötzlich entfallen oder deutlich sinken. Oberhalb von 15 W/cm² landen wir meistens bei Kupfer-IMS oder bei Keramik in der engeren Auswahl.
Aber Vorsicht: Diese Zahlen sind keine Naturgesetze. Die tatsächliche Eignung hängt vom Bauteilgehäuse, der Bestückung, dem Kühlkörperkontakt und davon ab, wie viel Kupferanteil in den Außenlagen steckt. Eine FR4-Platine mit 70 µm Kupfer auf beiden Seiten leitet lateral deutlich besser ab als eine mit 35 µm, und das verändert das thermische Gesamtbild erheblich. Die Wärmeleitfähigkeit des Basismaterials allein bestimmt also nicht den Wärmewiderstand der fertigen Baugruppe – die Geometrie und der Bestückungsdruck der Bauteile spielen eine ebenso wichtige Rolle.
Bei der IMS-Leiterplatte Kosten fallen neben dem Materialpreis auch werkzeugbezogene Aufschläge ins Gewicht, gerade bei kleinen Losgrößen. Ein IMS-Prototyp liegt preislich oft deutlich über einem FR4-Prototyp, bei hohen Stückzahlen nähern sich die Stückkosten jedoch wieder an, weil die entfallene Kühlkörper-Montage und die reduzierte Bauteilanzahl in der Gesamtbill of Materials gegenrechnen. Wer die Gesamtkosten einer Baugruppe ehrlich betrachtet – also nicht nur die Leiterplattenkosten isoliert, sondern inklusive Kühlung, Montage und Ausfallrate –, erkennt oft, dass die IMS-Variante im Gesamtbild wirtschaftlicher ist, als der reine Platinenpreis vermuten lässt.
Hier eine kurze Checkliste, die wir bei der ersten Einschätzung nutzen:
1. Verlustleistung pro Fläche ermitteln, nicht pro Bauteil – die Dichte entscheidet über das Substrat.
2. Stackup-Variante im Datenblatt prüfen: Dicke und Wärmeleitfähigkeit des Dielektrikums genau anschauen.
3. Mit dem Fertiger die maximale Lagenzahl und die PTH-Optionen abklären, bevor das Layout feststeht.
4. Kosten für alternative Kühlmaßnahmen (Kühlkörper, Lüfter, Gehäuse) ehrlich gegenrechnen.
5. Bei hohen Stückzahlen: Werkzeugkosten und Lieferzeiten der IMS-Lieferanten frühzeitig anfragen.
Wenn die Verlustleistung moderat bleibt und die Anwendung kein komplexes Multilayer verlangt, ist die IMS-Leiterplatte fast immer die thermisch sauberere und oft auch die wirtschaftlichere Lösung. Wenn die Anwendung komplexes Routing erfordert, bleibt FR4 mit Thermal Vias der pragmatische Mittelweg, und genau da beginnt die DFM-Beratung mit dem Fertiger sinnvoll zu werden, bevor das erste Footprint gesetzt wird.
Am Ende bleibt es eine Frage des physikalischen Engpasses: Wo staut sich die Wärme, und welcher Materialwechsel bringt die größte Entlastung pro investiertem Euro? Mit den Wärmewiderstandswerten aus den Datenblättern, einem ehrlichen Blick auf die Verlustleistungsdichte und einem offenen Ohr für die Designrestriktionen des gewählten Substrats lässt sich diese Frage in den meisten Projekten klar beantworten – noch lange bevor die erste Kupferlage geroutet ist.
