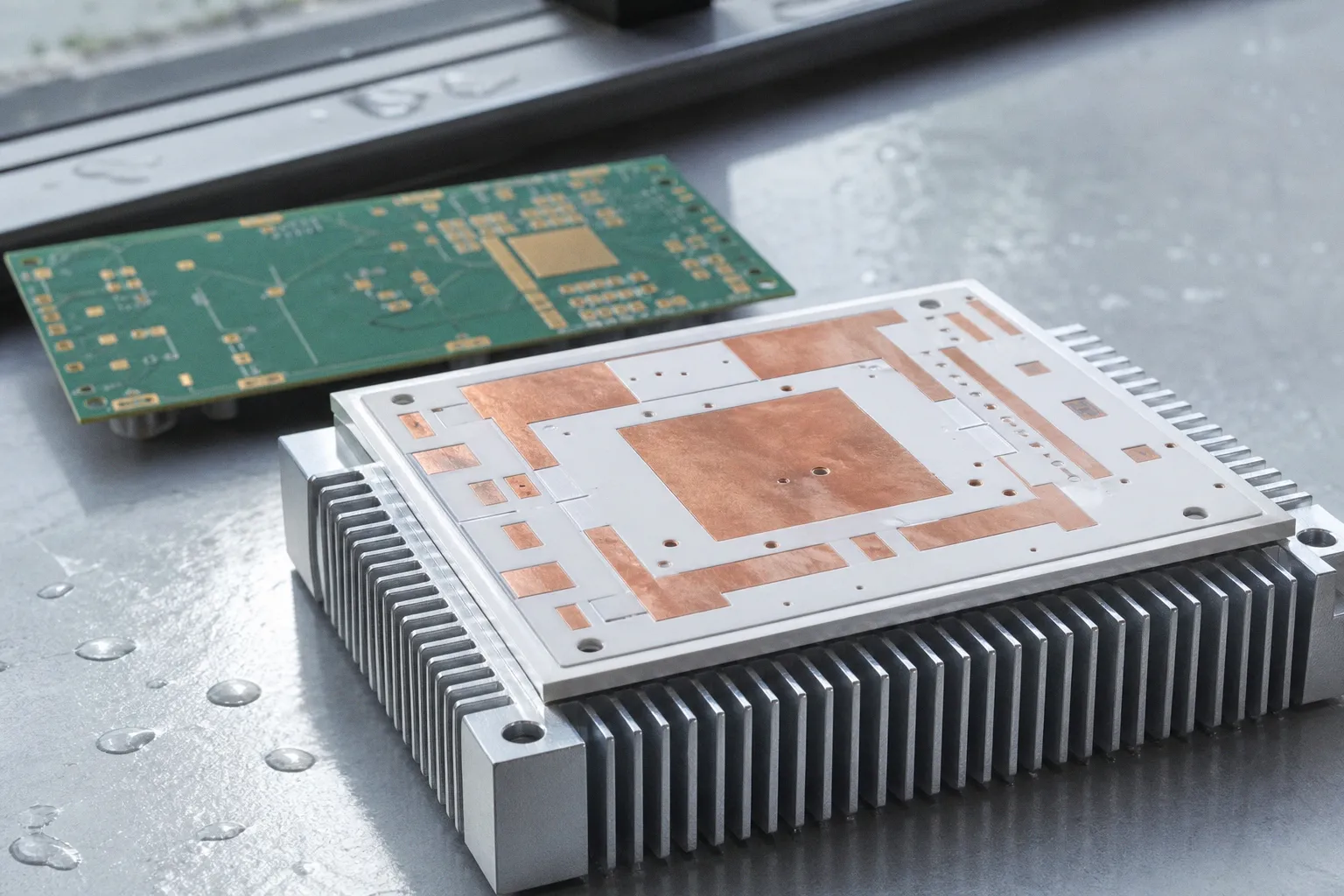

Keramik oder FR4: Das beste Basismaterial für Kühlung
0,3 bis 0,4 W/(m·K): In diesem Bereich liegt die Wärmeleitfähigkeit des Standard-FR4 FR406 nach ASTM E1952. Ein DBC-Substrat aus Aluminiumoxid erreicht 24 W/(m·K), Aluminiumnitrid 180 bis 230 W/(m·K). Der Abstand beträgt nicht wenige Prozent.
Er beträgt zwei Größenordnungen.
Die Frage „Keramiksubstrat oder FR4 für Wärmemanagement?“ ist deshalb falsch gestellt, wenn sie nur auf die Kennzahl λ zielt. Die Wärmeleitfähigkeit des Basismaterials beschreibt einen Pfad im Material. Sie beschreibt weder den Wärmewiderstand der fertigen Leiterplatte noch die Temperatur einer Sperrschicht. Leiterbild, Kupferanteil, Substratdicke, thermische Vias, Lötstelle, Kühlkörperkontakt und Gehäuse bestimmen den resultierenden Wärmestrom mit.
Die Materialwahl beginnt daher nicht bei „FR4 oder Keramik“, sondern bei der Richtung des Wärmestroms. Muss Wärme durch das Dielektrikum in einen Kühlkörper abgeführt werden, begrenzt FR4 den Aufbau. Muss Wärme vor allem in der Kupferlage verteilt werden, kann ein FR4-Multilayer mit ausreichender Kupferfläche funktionieren. Werden hohe Lastwechsel mit Silizium-naher Ausdehnung kombiniert, verschiebt sich die Entscheidung in Richtung Keramik.
Die Wärmeleitfähigkeit des Laminats ist kein Ersatzwert für den Wärmewiderstand des realen Leiterplattenaufbaus.
Die thermische Grenze von Standard-FR4 liegt in Z-Richtung
FR4 ist kein einzelnes Material. Es ist eine Werkstoffklasse aus Glasgewebe und Epoxidharz. Füllstoffanteil, Harzsystem, Glasstil, Kupferaufbau und Prüfverfahren verändern die Kennwerte. Wer für die Leiterplattenkühlung mit einem pauschalen FR4-Wert rechnet, rechnet ohne Materialdefinition.
FR406 von Isola ist ein brauchbarer Referenzpunkt für ein hochtemperaturfestes FR4-Laminat. Das Datenblatt nennt:
- 0,3 bis 0,4 W/(m·K) Wärmeleitfähigkeit nach ASTM E1952;
- eine Glasübergangstemperatur von 170 °C, gemessen per DSC;
- eine Zersetzungstemperatur von 300 °C bei 5 % Massenverlust, gemessen per TGA;
- einen CTE in X/Y-Richtung von 13 ppm/°C unterhalb Tg;
- einen CTE in Z-Richtung von 60 ppm/°C unterhalb Tg;
- einen Z-CTE von 250 ppm/°C oberhalb Tg;
- 3,5 % Gesamtausdehnung in Z-Richtung zwischen 50 und 260 °C.
Diese Zahlen trennen zwei Themen, die in Projekten oft vermischt werden: Temperaturfestigkeit und Wärmeabfuhr. Ein Tg-Wert von 170 °C macht aus einem Laminat keinen Wärmeleiter. Er beschreibt den Übergang des Harzsystems in einen anderen mechanischen Zustand. Die Wärmeleitfähigkeit bleibt mit 0,3 bis 0,4 W/(m·K) der Engpass, wenn die Verlustleistung senkrecht durch das Substrat abgeführt werden soll.
Der Z-CTE verschärft die Lage. Unterhalb Tg arbeitet FR406 in Z-Richtung bereits mit 60 ppm/°C. Oberhalb Tg steigt der Wert auf 250 ppm/°C. Kupfer, Via-Metallisierung, Lötstellen und Bauteilanschlüsse folgen diesem Weg nicht mit derselben Ausdehnung. In einem thermisch zyklischen Aufbau entsteht damit Dehnung in den kritischsten Strukturen: Durchkontaktierungen, Blind Vias, Mikrovias und Lötstellen.
Die typische Fehlerfolge ist eindeutig:
1. Die Verlustleistung erwärmt Bauteil und Kupferfläche.
2. Der Wärmestrom trifft auf die geringe Durch-Wärmeleitfähigkeit des Harz-Glas-Verbunds.
3. Die lokale Temperatur steigt.
4. Temperaturgradient und Z-Ausdehnung belasten die Metallisierung.
5. Wiederholte Zyklen fördern Rissbildung, Barrel Fatigue, Interconnect Defects und bei ungünstigem Feuchte- und Feldprofil CAF-Wachstum.
Ein höherer Tg-Wert reduziert diese Kette nicht vollständig. Er verschiebt den Übergangspunkt des Harzes. Er ersetzt keinen thermischen Pfad.
DBC-Keramik führt Wärme durch das Substrat, nicht um sie herum
Direct Bonded Copper, kurz DBC, kombiniert eine Keramik als Isolator mit direkt gebundenem Reinkupfer. Das Kupfer wird über einen Hochtemperatur-Schmelz- und Diffusionsprozess an Aluminiumoxid oder Aluminiumnitrid gebunden. Die Kupferschichten liegen dabei typischerweise zwischen 200 und 600 µm.
Die Bauweise ist für Leistungsbaugruppen relevant, bei denen Wärme durch das isolierende Substrat in ein Gehäuse oder einen Kühlkörper gelangen muss. Der Unterschied zu FR4 liegt nicht nur im höheren λ-Wert. Er liegt im gesamten mechanisch-thermischen Verhalten.
| Parameter | Standard-FR4, Beispiel FR406 | DBC auf Al₂O₃ | DBC auf AlN |
|---|---|---|---|
| Wärmeleitfähigkeit | 0,3–0,4 W/(m·K) | 24 W/(m·K) | 180–230 W/(m·K) |
| CTE des Substrats | X/Y: 13 ppm/°C unter Tg | 7,1 ppm/K | 4,7 ppm/K |
| CTE in Z-Richtung | 60 ppm/°C unter Tg; 250 ppm/°C über Tg | werkstoffabhängig | werkstoffabhängig |
| Kupferstruktur | Folien- und Leiterbildaufbau | 200–600 µm DBC-Kupfer | 200–600 µm DBC-Kupfer |
| Bezug zu Silizium | deutlicher CTE-Abstand | CTE-Abstand vorhanden | nahe am Siliziumwert von 4 ppm/K |
Aluminiumoxid liefert bereits einen massiven Sprung gegenüber FR4. Mit 24 W/(m·K) liegt es etwa um den Faktor 60 bis 80 über dem genannten FR4-Beispiel. Aluminiumnitrid verschiebt die Größenordnung erneut. Rogers nennt 180 beziehungsweise 230 W/(m·K), abhängig von der Keramikvariante. Eine Kyocera-AVX-Tabelle weist für 99,5-%-AlN 170 W/(m·K) aus. Diese Werte sind nicht blind gegeneinander auszutauschen. Produktdatenblatt, Reinheit, Aufbau und Prüfverfahren müssen mitgeführt werden.
Für die Zuverlässigkeit ist der CTE-Abgleich mit dem Halbleiter entscheidend. Silizium liegt bei etwa 4 ppm/K. AlN liegt mit 4,7 ppm/K nahe daran. Aluminiumoxid liegt mit 7,1 ppm/K darüber, aber weit unter den Ausdehnungswerten eines FR4-Aufbaus in Z-Richtung. Das senkt die thermomechanische Differenz zwischen Chip und Substrat. Es beweist keine Lebensdauer. Die Lebensdauer bleibt abhängig von Kupferdicke, Metallisierung, Die-Attach, Lötverbindung, Gehäusemechanik und Zyklusprofil.
DBC ist deshalb kein universelles Upgrade für Leiterplatten. Es ist ein Substratkonzept für einen klaren Lastfall: hohe Verlustleistung, kurzer vertikaler Wärmepfad, Anschluss an einen Wärmesenker und hohe Anforderungen an CTE-Matching. Für Steuerlogik, dichte digitale Multilayer oder Baugruppen mit vielen feinen Mikrovias ist der Wechsel auf DBC nicht automatisch sinnvoll. Die Architektur ändert sich. Routingdichte, Lagenkonzept, Verbindungstechnik und Mechanikkonzept ändern sich mit.
Keramik wird nicht wegen eines hohen Datenblattwerts eingesetzt, sondern weil der Wärmepfad durch das Isolationsmaterial führt.
IMS und gefüllte Systeme besetzen die Zwischenklasse
Zwischen Standard-FR4 und DBC liegt die Klasse der metallbasierten und gefüllten Isolationssysteme. Im Sprachgebrauch werden sie oft unter Aluminiumkernleiterplatte, IMS oder Metal-Core-PCB zusammengefasst. Diese Begriffe ersetzen keine Materialbezeichnung. Entscheidend ist der konkrete dielektrische Layer zwischen Kupfer und Metallträger.
Ein Ventec-IMS-Material wird mit 2,2 W/(m·K), Tg 130 °C und Td 380 °C angegeben. Gegenüber einem FR4 mit 0,3 bis 0,4 W/(m·K) ist das eine erhebliche Verbesserung im dielektrischen Wärmepfad. Gegenüber Aluminiumoxid oder Aluminiumnitrid bleibt der Abstand groß.
| Einsatzfall | Materialpfad | Technische Konsequenz |
|---|---|---|
| Steuer- und Signalbaugruppe mit verteilten Verlusten | FR4-Multilayer, Kupferflächen, thermische Vias | Wärme wird primär lateral im Kupfer verteilt und über definierte Übergänge abgeführt |
| LED-, Leistungs- oder Treiberaufbau mit Metallrückseite | IMS mit thermischem Dielektrikum | Vertikale Abfuhr zum Metallträger möglich, Lagenzahl und Routing eingeschränkt |
| Leistungshalbleiter mit hoher Flächenlast und CTE-Anforderung | DBC auf Al₂O₃ oder AlN | Hohe Wärmeleitung durch das Isolationssubstrat, CTE näher an Silizium |
| Dichte Logik mit lokalen Hotspots | FR4 plus lokales Wärmekonzept | Materialwechsel allein löst Hotspots ohne Kupfer- und Via-Konzept nicht |
Die Aussage „Aluminiumkernleiterplatte versus FR4“ greift daher zu kurz. Der Aluminiumträger leitet Wärme erst dann wirksam, wenn die Isolationsschicht zwischen Kupfer und Metallträger keinen dominanten Widerstand bildet. Ein Metallkern hinter einem schwach leitenden Dielektrikum ist kein keramisches Substrat. Er ist ein anderer Aufbau mit einem anderen Engpass.
Auch die Temperaturkennwerte dürfen nicht vermischt werden. Das genannte IMS-Material besitzt mit 130 °C einen niedrigeren Tg-Wert als FR406 mit 170 °C, aber einen höheren Td-Wert von 380 °C gegenüber 300 °C bei 5 % Massenverlust. Daraus folgt keine Rangfolge. Tg beschreibt die Glasübergangstemperatur. Td beschreibt die thermische Zersetzung unter einem definierten Massenverlustkriterium. Für Delamination, Z-Achsen-Ausdehnung und Lötprofilfestigkeit sind beide Werte relevant, aber keiner ersetzt die Betrachtung des Aufbauprofils.
Wärmeleitfähigkeit ohne Geometrie ist kein Auslegungsergebnis
Die Materialkennzahl λ ist nur der Anfang. Der Wärmewiderstand einer Schicht hängt von Dicke und Fläche ab. Bei gleichem Material steigt der Widerstand mit der Dicke. Er sinkt mit der wirksamen Fläche. In einer fertigen Leiterplatte kommen Übergangswiderstände hinzu: Chip zu Package, Package zu Lötstelle, Lötstelle zu Kupfer, Kupfer zu Via, Via zu Rückseite, Rückseite zu Wärmeleitmaterial, Wärmeleitmaterial zu Kühlkörper.
Daraus folgen klare Wenn-Dann-Beziehungen:
- Wenn die Wärmequelle über eine große Kupferfläche verteilt werden kann, wird die laterale Wärmeleitung des Kupfers relevant. Ein FR4-Aufbau kann dann funktionieren, obwohl das Harz selbst schlecht leitet.
- Wenn die Wärmequelle klein bleibt und der Kühlkörper auf der Rückseite sitzt, wird der vertikale Pfad dominant. Dann reicht eine große Oberflächenkupferfläche ohne Via- oder Substratkonzept nicht.
- Wenn thermische Vias eingesetzt werden, müssen Via-Durchmesser, Raster, Kupferdicke, Füllung, Anbindung an Innenlagen und Lötstoppmaskenfreistellung als System bewertet werden. Einzelne Via-Anzahlen sind keine thermische Aussage.
- Wenn der Aufbau über Tg betrieben oder wiederholt in diesen Bereich gefahren wird, muss die Z-Ausdehnung gegen Via- und Lötstellenbelastung gerechnet werden.
- Wenn das Bauteil einen CTE nahe Silizium verlangt, reduziert AlN den Substrat-Mismatch. Die Baugruppe bleibt dennoch von der Metall- und Verbindungsstruktur abhängig.
Die häufigste Fehlentscheidung entsteht aus einer isolierten Materialtabelle. Dort steht FR4 mit 0,35 W/(m·K), ein thermisch gefülltes System mit 2,2 W/(m·K) und AlN mit mehr als 170 W/(m·K). Daraus wird eine lineare Leistungsrangfolge abgeleitet. Das ist nicht zulässig. Die Werte können aus unterschiedlichen Prüfverfahren stammen. Die Schichtdicken unterscheiden sich. Die Kupferanteile unterscheiden sich. Die reale Wärmequelle besitzt keine unendliche Fläche und keinen idealen Kontakt zum Kühlkörper.
Eine Wärmeleitfähigkeit ist eine Werkstoffkennzahl. Der Wärmewiderstand ist eine Eigenschaft des Aufbaus. Die Bauteiltemperatur ist ein Ergebnis des Systems.
CTE-Matching entscheidet über die zweite Ausfallklasse
Thermisches Management wird oft auf die maximale Temperatur reduziert. Für Langzeitzuverlässigkeit ist die Temperaturdifferenz über Zeit mindestens ebenso relevant. Ein Aufbau kann die Solltemperatur erreichen und dennoch durch Zyklierung ausfallen.
FR406 zeigt den kritischen Übergang deutlich. Der Z-CTE steigt oberhalb Tg von 60 auf 250 ppm/°C. Das Harzsystem expandiert dann in einer Richtung, in der Kupferhülsen, Via-Pads und Innenlagenverbindungen die Bewegung begrenzen. Bei Multilayern konzentriert sich die Belastung nicht gleichmäßig. Sie konzentriert sich an Geometrieübergängen, dünnen Ringzonen, hochbelasteten Durchkontaktierungen und Grenzflächen.
Keramik reduziert diesen Mechanismus nicht durch „mehr Robustheit“, sondern durch andere Kennwerte. Al₂O₃ mit 7,1 ppm/K und AlN mit 4,7 ppm/K liegen in der thermischen Ausdehnung näher am Silizium. Diese Nähe ist bei direkt montierten Leistungshalbleitern ein funktionaler Vorteil. Sie entbindet nicht von der Analyse des Kupfers.
Die DBC-Kupferdicke von 200 bis 600 µm ist für die Wärmespreizung nützlich, bringt aber mechanische Steifigkeit und Spannungsanteile in den Aufbau. Dickes Kupfer, große Keramikfläche, Lötanbindung und Montagefläche müssen gemeinsam betrachtet werden. Der CTE eines Substrats ist kein Zuverlässigkeitsnachweis. Er ist ein Eingangswert für die Zuverlässigkeitsrechnung.
Bei FR4-Multilayern kommt ein weiterer Punkt hinzu: Feuchte und elektrisches Feld. CAF-Wachstum folgt nicht aus Temperatur allein. Feuchteaufnahme, Glasfaser-Harz-Grenzfläche, Kontamination, Bias, Leiterabstände und Laminierqualität bestimmen den Pfad. Ein Wärmekonzept, das lokale Übertemperatur erzeugt und gleichzeitig die Feldbelastung an kritischen Strukturen erhöht, verschlechtert die Reserve doppelt.
Messmethoden trennen Materialdaten von Freigabedaten
Für die Bewertung thermischer Basismaterialien existieren Prüfmethoden. Sie ersetzen keine Baugruppenfreigabe, aber sie verhindern falsche Vergleiche. IPC führt in der Übersicht zu IPC-4101F unter anderem Verfahren für Tg, Z-Achsen-CTE, Delaminationszeit und Td.
Für eine belastbare Materialauswahl müssen mindestens diese Angaben zusammen vorliegen:
- Wärmeleitfähigkeit mit Prüfverfahren: Beim FR406-Beispiel ist ASTM E1952 genannt. Ohne Verfahren bleibt der Wert eingeschränkt vergleichbar.
- Tg nach DSC: Die Glasübergangstemperatur markiert einen Materialzustand. Sie ist kein Dauerbetriebswert der Baugruppe.
- Td nach TGA und definiertem Massenverlust: FR406 nennt 300 °C bei 5 % Massenverlust. Ohne Massenverlustkriterium fehlt der Bezug.
- Z-CTE per TMA: Für Durchkontaktierungen und Multilayer ist die Ausdehnung in Z-Richtung entscheidend.
- Zeit bis Delamination per TMA: Ein einzelner Tg-Wert zeigt nicht, wie sich ein konkreter Aufbau unter thermischer Belastung verhält.
- Aufbaudaten: Substratdicke, Kupferdicken, Innenlagenanteil, Via-Konzept, Harzanteil und Pressprofil gehören in dieselbe Bewertungsakte.
Die Messreihe endet nicht beim Datenblatt. Für kritische Leistungselektronik folgt ein Musteraufbau mit definiertem Temperaturprofil. Danach folgen Querschliffe an thermischen Vias, Durchkontaktierungen, Kupfer-Keramik-Grenzflächen und Lötstellen. Zu prüfen sind Rissansätze, Barrel Cracks, Pad Separation, Delamination und Veränderungen des elektrischen Widerstands.
Wer ein Keramiksubstrat auswählt, weil der λ-Wert hoch ist, aber keine Querschliffstrategie definiert, hat die Materialwahl nicht abgeschlossen. Wer FR4 wegen eines hohen Tg-Werts freigibt, ohne Z-CTE und thermische Via-Struktur zu bewerten, ebenfalls nicht.
Der technische Vermerk zur Materialwahl
Standard-FR4 bleibt die richtige Basis, wenn die Verlustleistung verteilt ist, Routingdichte benötigt wird und der Wärmepfad überwiegend über Kupferflächen, Vias und definierte Kontaktstellen geführt werden kann. Das FR4 selbst trägt dann nicht die Hauptlast der Wärmeabfuhr.
Ein IMS- oder gefülltes Dielektrikumsystem ist die technische Zwischenlösung, wenn ein Metallträger genutzt werden soll und der vertikale Wärmepfad besser sein muss als bei Standard-FR4. Die konkrete Materialtype ist zwingend. „FR4“ und „Aluminiumkern“ sind keine ausreichenden Angaben.
DBC auf Aluminiumoxid ist die belastbare Wahl, wenn die Wärmeleitung durch das isolierende Substrat den Aufbau bestimmt und ein deutlicher Sprung gegenüber organischen Laminaten erforderlich ist. DBC auf Aluminiumnitrid wird relevant, wenn zusätzlich ein CTE nahe Silizium und ein Wärmepfad im Bereich weit oberhalb von Aluminiumoxid gefordert sind.
Es gibt keine allgemeine Watt-Grenze, ab der Keramik zwingend wird. Diese Grenze entsteht erst aus Verlustleistung, Fläche, Schichtdicken, Wärmequelle, Kühlkörperanbindung, Temperaturzyklus und zulässiger Bauteiltemperatur. Wer diese Eingaben nicht hat, kann kein Basismaterial bewerten. Er kann nur Datenblätter nebeneinanderlegen.
