Schutzlack für Leiterplatten: Wann sich die Mehrkosten lohnen
Im Layout-Review taucht die Frage regelmäßig auf, und sie ist ehrlich gemeint: „Brauchen wir den Schutzlack wirklich, oder ist das nur eine Position mehr auf der Stückliste?" Ich kenne diese…
Im Layout-Review taucht die Frage regelmäßig auf, und sie ist ehrlich gemeint: „Brauchen wir den Schutzlack wirklich, oder ist das nur eine Position mehr auf der Stückliste?" Ich kenne diese Diskussion aus Dutzenden von Projekten, und die ehrliche Antwort lautet: Es kommt darauf an — aber die meisten von uns treffen die Entscheidung viel zu pauschal, entweder aus Gewohnheit („haben wir immer so gemacht") oder aus falscher Sparsamkeit („ist im Innenraum ja nicht nötig"). Beides wird der Sache nicht gerecht.
Die Frage ist nicht, ob Schutzlack generell sinnvoll ist, sondern ob das Einsatzprofil der Baugruppe den Aufwand rechtfertigt. Wer eine Platine für ein Steuergerät im Schaltschrank entwickelt, tickt anders als jemand, der Sensorik für den Außenbereich an einem landwirtschaftlichen Nutzfahrzeug auslegt. Die Normenwelt gibt uns mit IPC-CC-830C und IPC-A-610 einen klaren Rahmen, aber die wirtschaftliche Entscheidung müssen wir im Team treffen. In diesem Artikel schauen wir uns die materialtechnische Seite, die Prozessanforderungen und die wirtschaftliche Abwägung an — und ich sage Ihnen am Ende, wo ich den Lack empfehle und wo nicht.
Elektrochemische Migration: warum Lack mehr ist als Kosmetik
Die häufigste Ursache für Ausfälle in feuchten oder verschmutzten Umgebungen ist nicht, wie viele annehmen, ein „kaputter" Baustein, sondern elektrochemische Migration. Feuchtigkeit, kombiniert mit ionischen Verunreinigungen auf der Oberfläche, baut zwischen benachbarten Leiterbahnen ein winziges galvanisches Element auf. Über Stunden und Tage wandern Metallionen, und es wachsen Dendriten — haarfeine, metallische Brücken, die irgendwann einen Kurzschluss auslösen. Bei bleifreien Lötstellen kommt die Whisker-Bildung hinzu, also das langsame Wachstum winziger Zinnkristalle, das durch Umwelteinflüsse noch beschleunigt wird.
Genau hier setzt der Schutzlack an. Die Polymerschicht von typischerweise 25 bis 75 µm Trockenschichtdicke — so der übliche Bereich nach IPC-HDBK-830 — sperrt Feuchtigkeit und ionische Verunreinigungen von der Oberfläche ab. Dendritenwachstum wird unterdrückt, Whiskerbildung stark verlangsamt. Das ist keine theoretische Verbesserung, sondern konkreter Investitionsschutz: Eine Baugruppe, die im Feld nach sechs Monaten ausfällt, kostet ein Vielfaches dessen, was der Lack in der Fertigung je verursacht hat.
Die Materialklassen nach IPC-CC-830C — und was sie wirklich können
Die Norm IPC-CC-830C, in der Revision von 2018, teilt Schutzlacke nach ihrer chemischen Basis in Klassen ein. In der Praxis begegnen uns vor allem vier Typen, daneben gibt es zwei Spezialklassen und zwei Mischtypen. Damit Sie beim nächsten Fertigungsgespräch nicht nur Bahnhof verstehen, hier die Übersicht aus unserer Layout-Praxis:
Die Materialwahl beim Schutzlack ist keine Geschmacksfrage — IPC-CC-830C unterscheidet acht Typen, und jeder hat im konkreten Projekt seine Berechtigung.
| Typ | Polymer | Stärken in der Praxis | Schwächen, die wir kennen | Trockenschichtdicke nach IPC-A-610 |
|---|---|---|---|---|
| AR | Acryl | Günstig, leicht nacharbeitbar mit Lösungsmitteln | Begrenzte Beständigkeit gegen aggressive Chemikalien und Lösungsmittel | 25,4–127 µm |
| UR | Polyurethan | Gute mechanische Beständigkeit, abriebfest | Aufwendigere Härtung, schwerer entfernbar | 25,4–127 µm |
| ER | Epoxid | Sehr gute Chemikalienbeständigkeit, harte Oberfläche | Spröde, schlechte Nacharbeit | 25,4–127 µm |
| SR | Silikon | Hohe Temperaturbeständigkeit (bis 200–400 °C), flexibel bei Vibration | Geringe Öl- und Lösungsmittelbeständigkeit | 50,8–203,2 µm |
| XY | Parylen | Porenfrei, extrem dünn, kriecht in jede Ritze (CVD-Vakuumprozess) | Hohe Anlagen- und Prozesskosten, nicht trivial nacharbeitbar | 10,2–50,8 µm |
| UT | Ultra-Thinn | Sehr dünn (< 12,5 µm), minimaler Bauraum | Reduzierter Schutzumfang | < 12,5 µm |
Acryl (AR) ist in unserem Alltag der Standardfall: kostengünstig, gut zu verarbeiten, und wenn ein Bauteil doch mal getauscht werden muss, lässt sich der Lack mit Lösungsmittel rückstandsfrei entfernen. Wer allerdings mit aggressiven Chemikalien rechnet, ist mit Acryl auf Dauer schlecht beraten — da greifen wir im Projekt lieber zu Polyurethan oder Epoxid.
Silikonlack (SR) spielt seine Stärke aus, wenn es heiß wird: Bis 400 °C sind in Datenblättern keine Seltenheit, und die Flexibilität des Polymers fängt Vibrationen deutlich besser ab als harte Lacke. Dafür verträgt sich Silikon weniger gut mit Mineralölen und vielen Lösungsmitteln — in Hydraulik- oder Kraftstoffumgebung also mit Vorsicht.
Parylen (XY) ist das Premium-Material: Im Vakuumverfahren per chemischer Gasphasenabscheidung aufgebracht, ist die Schicht porenfrei und extrem dünn, und sie kriecht wirklich in jede Ritze. Der Preis dafür sind hohe Anlagenkosten und ein Prozess, der nur in spezialisierten Beschichtungszentren läuft. Und ein Hinweis aus der Erfahrung, weil er im Review regelmäßig falsch eingeschätzt wird: Parylen lässt sich nicht mal eben am Arbeitsplatz nacharbeiten — wenn ein Bauteil getauscht werden muss, geht die Baugruppe zurück zum Beschichter.
Schichtdicken, Maskierung und Auftrag: wo die meisten Fehler passieren
Die Schichtdicke ist keine kosmetische Größe. IPC-A-610 definiert hier konkrete Bereiche, und die meisten Fertiger prüfen das auch nach. Für AR, ER und UR liegen die Sollwerte zwischen 25,4 und 127 µm, für SR zwischen 50,8 und 203,2 µm, für Parylen zwischen 10,2 und 50,8 µm. Unterschreiten wir diese Bereiche, ist der Schutz nicht mehr gewährleistet; überschreiten wir sie deutlich, riskieren wir Spannungsrisse an Bauteilanschlüssen und Passprobleme an Steckverbindern.
Wo ich im Review immer wieder einsteige, ist die Maskierung. Elektrische Kontaktflächen — Steckverbinder, Goldfinger, Testpunkte, aber auch Batteriefächer und Programmierpads — dürfen nicht mit Lack überzogen werden. Das klingt selbstverständlich, ist aber in der Praxis eine der häufigsten Fehlerquellen. Entweder wird im Layout die Keep-out-Fläche nicht eingeplant, oder der Bestückungsdruck gibt die Maskierungspositionen nicht eindeutig vor. Beides führt dazu, dass der Fertiger mit manuellem Maskieren reagieren muss — und das treibt die Kosten spürbar nach oben.

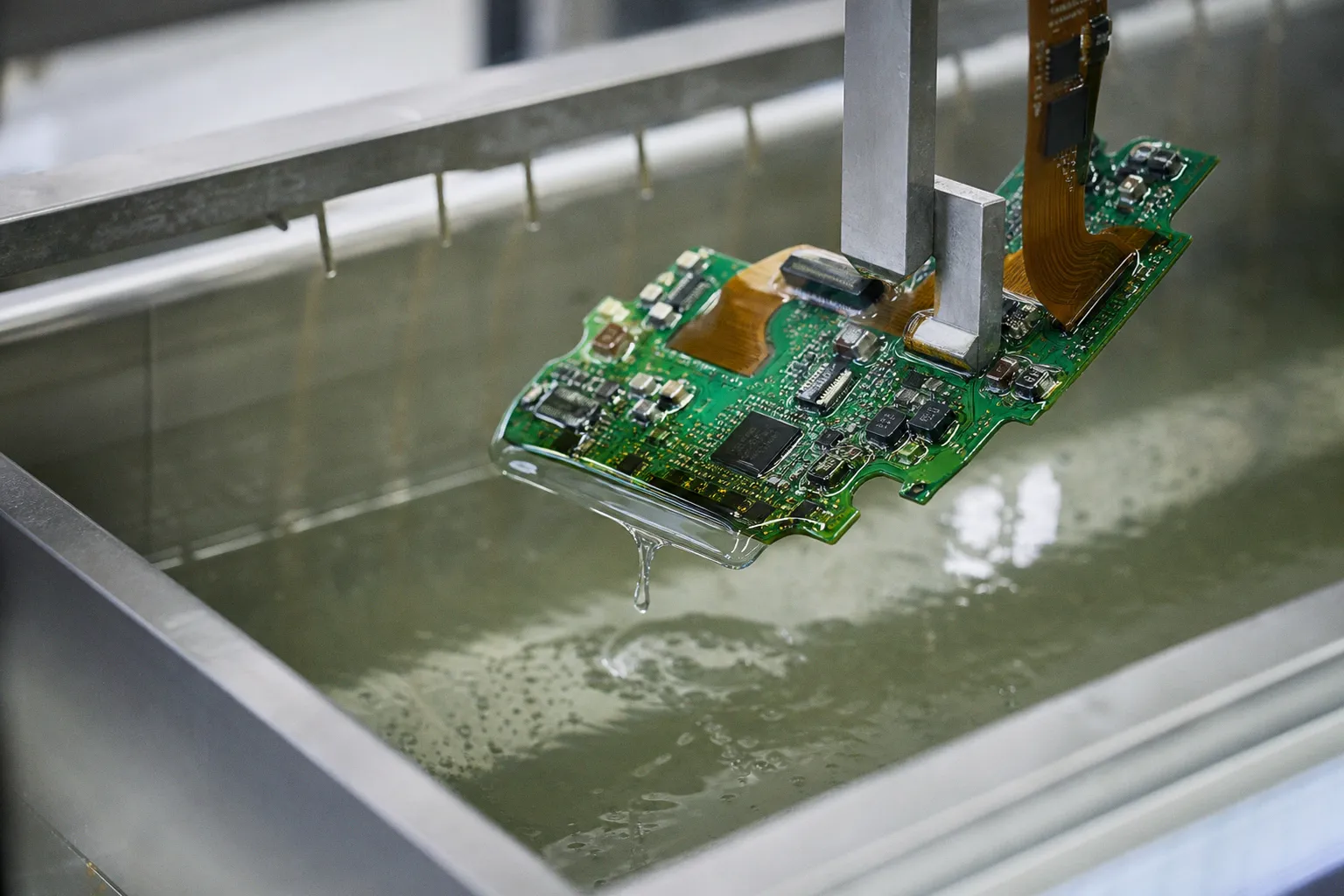

Beim Auftragsverfahren haben wir im Grunde vier Optionen: Tauchbad, Sprühen, selektives Beschichten mit Roboter und das schon erwähnte CVD für Parylen. Manuell mit Pinsel kommt in der Serienfertigung praktisch nicht mehr vor, weil die Schichtdickenstreuung zu groß ist. Das selektive Roboter-Beschichten ist aus meiner Sicht der beste Kompromiss zwischen Kosten und Qualität, weil nur dort Lack aufgetragen wird, wo er hingehört — und genau das schont auch die Maskierung und damit das Budget.
Schutzlack oder Vollverguss — die ehrliche Abgrenzung
Diese Abgrenzung muss sein, denn Schutzlack ist nicht für jeden Einsatzfall das richtige Mittel. Wenn eine Baugruppe dauerhaft untertaucht, starke mechanische Schläge aushalten muss oder in explosionsgefährdeten Bereichen eingesetzt wird, ist Vollverguss (Potting) die korrekte Wahl — die einige Millimeter dicke Vergussmasse schützt mechanisch und dichtet hermetisch ab. Aber: Mit einer Schichtdicke im Millimeterbereich verändern wir die Wärmeableitung der Platine erheblich, das Gewicht steigt spürbar, und eine spätere Inspektion oder Reparatur wird praktisch unmöglich.
Genau hier liegt der Punkt, an dem viele Kollegen umdenken sollten. Schutzlack mit seinen 25 bis 75 µm konturengetreuer Beschichtung lässt die Wärmeableitung nahezu unverändert, das Gewicht steigt minimal, und wir können die Baugruppe auch nach Jahren noch visuell inspizieren oder gezielt nacharbeiten. Für Automotive- und Industrieanwendungen, die „nur" Feuchte, Staub und Chemikalien ausgesetzt sind, ist Schutzlack die wirtschaftlich schlankere Lösung — vorausgesetzt, wir planen die Lackentscheidung bereits im Layout mit ein.
Wann rechnet sich der Schutzlack — und wann nicht?
Über exakte Prozentzahlen pro Baugruppe möchte ich hier bewusst nicht spekulieren, denn die Mehrkosten hängen von zu vielen Faktoren ab: Stückzahl, Auftragsverfahren, Maskierungsaufwand, Materialtyp. Was wir aber sagen können: Die Mehrkosten pro Platine liegen bei Standard-Acryl im selektiven Roboter-Verfahren typischerweise im einstelligen Prozentbereich der Fertigungskosten — und das ist gegenüber den Folgekosten eines Feldausfalls verschwindend gering.
Die Entscheidung wird einfacher, wenn wir die Umgebungsfaktoren sauber durchgehen. Wer mindestens zwei der folgenden Bedingungen mit Ja beantworten kann, sollte den Schutzlack ernsthaft einplanen:
- Die Baugruppe ist kondensierender Feuchte ausgesetzt — etwa im Außenbereich, in ungeheizten Gehäusen oder in der Nähe von Klimaanlagen, wo Tauwasserbildung programmiert ist.
- Es besteht Kontakt mit aggressiven Medien wie Salznebel, Schwefelverbindungen oder Säuredämpfen — wobei wir ehrlich sagen müssen, dass nicht jeder Lacktyp automatisch gegen Schwefelgase schützt; manche Polymere lassen diese sogar durch oder reichern sie an.
- Die Baugruppe unterliegt starken Temperaturschwankungen, die regelmäßig zu Betauung führen.
- Es handelt sich um eine sicherheitsrelevante Funktion, deren Ausfall Menschen oder Anlagen gefährden kann.
- Die zu erwartende Lebensdauer im Feld beträgt mehr als fünf Jahre, und ein Tausch der Baugruppe ist nur mit hohem logistischem Aufwand möglich.
Im Umkehrschluss: Reine Innenraumanwendungen in trockener, kontrollierter Umgebung ohne Kondensation brauchen in der Regel keinen Schutzlack. Hier sparen wir die Mehrkosten lieber in eine bessere Bestückung oder ein höherwertiges Basismaterial — etwa ein FR4-Substrat mit angepasster Dielektrizitätskonstante, wenn die Signalintegrität es verlangt, oder ein Prepreg-Aufbau mit verbesserter Wärmeleitfähigkeit. Beides bringt im trockenen Innenraum mehr, als es der Lack je könnte.
Meine Empfehlung aus der Praxis
Nach all den Material- und Prozessdetails bleibt die Empfehlung, die ich auch im eigenen Review durchziehe: Schutzlack ist keine Pflicht und kein Bonus, sondern ein Werkzeug, das zur Umgebung passen muss. Wenn die Baugruppe in einer rauen Umgebung läuft, ist Acryl im selektiven Verfahren die wirtschaftliche Standardlösung; Silikon, wenn es heiß wird oder stark vibriert; Parylen, wenn die Beschichtung in absolut jede Ritze kriechen muss und die Stückzahlen die Prozesskosten rechtfertigen.
Und der wichtigste Punkt, den ich Ihnen mitgeben möchte: Klären Sie die Lackentscheidung im Layout, nicht erst in der Bestückung. Im Layout bestimmen wir die Keep-out-Flächen an Steckverbindern und Testpunkten, wir definieren den Abstand zwischen Bauteilen für die Maskierung, und wir legen fest, welche Bereiche freibleiben müssen. Wenn wir das dem Bestücker überlassen, wird es teuer — und im schlimmsten Fall funktioniert die Baugruppe hinterher nicht mehr, weil ein vergoldeter Fingerkontakt doch Lack abbekommen hat und der Steckverbinder im Feld Aussetzer zeigt.
Wenn Sie unsicher sind, ob Ihr Layout bereits beschichtungstauglich ist, schauen Sie kritisch auf drei Punkte: ausreichend große Keep-out-Zonen an allen elektrischen Kontaktflächen, ein realistisches Maskierungskonzept im Bestückungsdruck und eine Materialwahl, die zur späteren Umgebung passt. Wer diese drei Punkte vor dem Release klärt, spart im Feld mehr Geld, als die Lackentscheidung je kosten wird — und genau das ist der Punkt, an dem sich die Mehrkosten wirklich lohnen.
