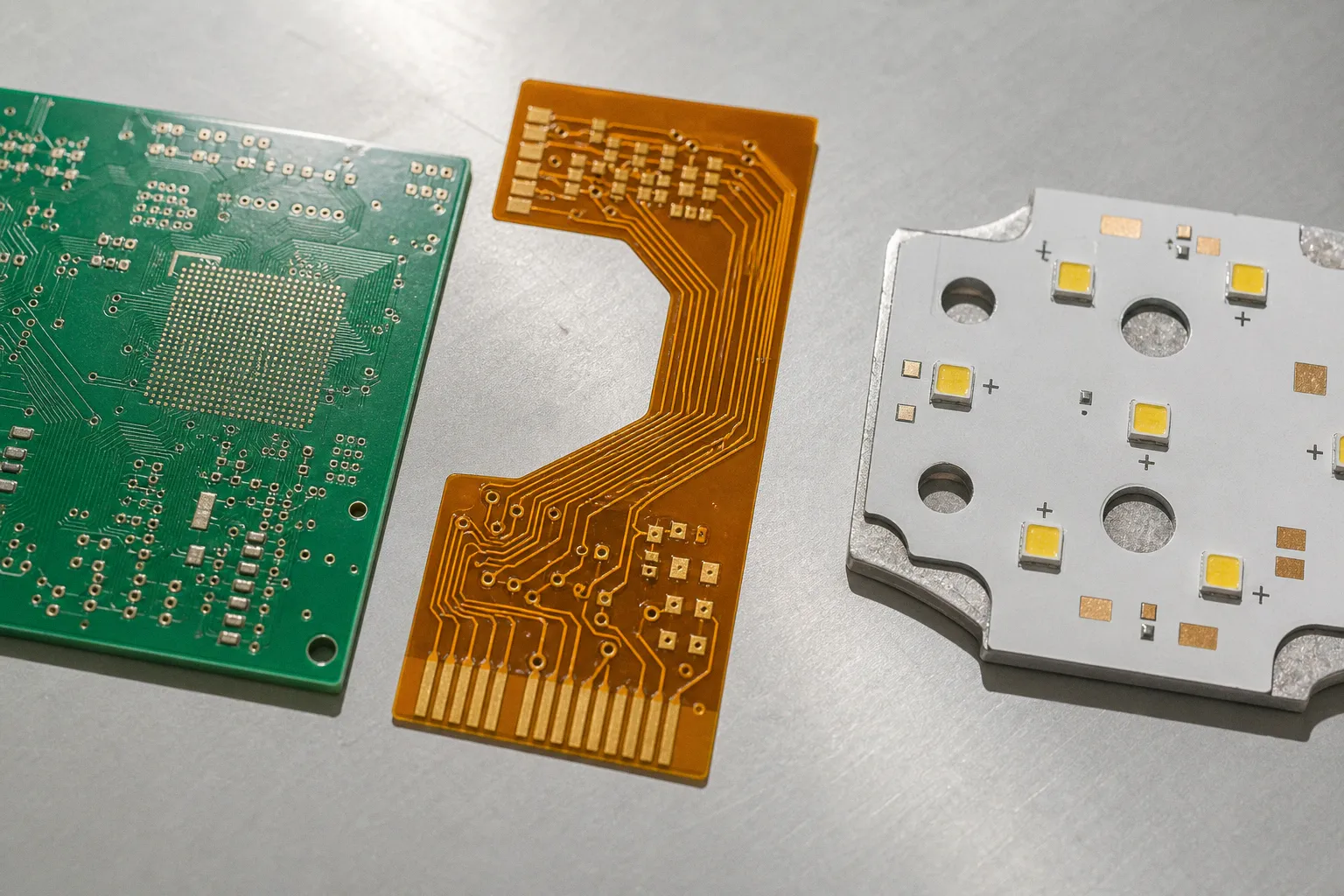

Leiterplatte-Material: FR4, Polyimid und Metall im Test

Wird eine Verlustleistung in einem kleinen Bauraum erzeugt, verbleibt Wärme im Laminat. Steigt die Temperatur über den Bereich der Glasübergangstemperatur, ändern sich Z-Achsen-Ausdehnung, Harzbindung und Via-Zuverlässigkeit gleichzeitig.

Das Leiterplatte-Material ist kein nachträglicher Kostenparameter. Es definiert die thermische Reserve, die Dielektrizitätskonstante, die mechanische Belastbarkeit und den zulässigen Aufbau. FR4, Polyimid und Metallkern-Leiterplatten lösen drei verschiedene Probleme. Ein universelles Basismaterial existiert nicht.

FR4 als Industriestandard: thermische Grenze und elektrische Kennwerte

FR4 bleibt das Standardmaterial für starre Leiterplatten. Der Aufbau besteht aus Glasgewebe und Epoxidharz. Die Glasfasern liefern Steifigkeit. Das Harz verbindet Gewebe, Kupferfolie und Prepregs. Für Standardaufbauten sind Materialdicken von 0,2 bis 3,2 mm üblich.

Die thermische Grenze liegt bei der Glasübergangstemperatur Tg. Standard-FR4 erreicht typischerweise 130 bis 140 °C. Oberhalb dieses Bereichs verliert das Harz seine glasartige Struktur. Der Ausdehnungskoeffizient in Z-Richtung steigt. Bohrlochwand, Kupferhülse und Harzsystem dehnen sich nicht mehr gleichförmig aus. Nach wiederholten Lötzyklen entstehen Risse in Durchkontaktierungen oder Delaminationen zwischen Kupfer und Prepreg.

High-Tg-FR4 verschiebt diese Grenze bis etwa 180 °C. Das reduziert nicht automatisch jede Ausfallwahrscheinlichkeit. Entscheidend bleiben die reale Temperatur im Laminat, die Zahl der Reflow-Zyklen, die Kupferverteilung und die Geometrie der Durchkontaktierungen. Ein High-Tg-Harz kompensiert keine ungünstige Wärmequelle unter einem BGA und keine zu dünne Kupferhülse im hochbelasteten Via.

Die elektrische Seite ist ebenfalls begrenzt. Die Dielektrizitätskonstante Dk liegt bei Standard-FR4 ungefähr zwischen 4,2 und 4,8 bei 1 MHz. Dieser Bereich ist kein fester Materialwert. Harzanteil, Glasgewebe, Frequenz, Feuchteaufnahme und konkrete Pressung verändern die effektive Dk im fertigen Stack-up. Wer eine impedanzgeführte Leitung berechnet, darf deshalb nicht mit einem pauschalen FR4-Wert arbeiten.

FR4 ist wirtschaftlich und robust, wenn die Randbedingungen passen:

• Die Baugruppe arbeitet dauerhaft unterhalb der material- und aufbauspezifischen thermischen Reserve.
• Die Verlustleistung wird über Kupferflächen, Vias, Kühlkörper oder Gehäuse abgeführt, nicht durch das Laminat selbst.
• Die Signalflanken und Frequenzen erfordern keine eng tolerierte, über mehrere Gigahertz stabile Dk.
• Die Leiterplatte bleibt mechanisch starr und benötigt keine wiederholte Biegung.
• Der Lagenaufbau lässt sich nach IPC-4101 spezifizieren; Standard-FR4 mit Tg 135 °C fällt dort beispielsweise unter Spezifikationsblatt 21.

Die Schwäche von FR4 zeigt sich nicht erst bei einem sichtbaren Brandbild. Sie beginnt mit Temperaturgradienten, lokaler Harzermüdung und einem steigenden Widerstand thermisch belasteter Durchkontaktierungen. Der Fehler bleibt zunächst im Querschliff verborgen.

FR4 scheitert selten am Nennwert. Es scheitert an Temperatur, Z-Achsen-Dehnung und einer falschen Annahme über die reale Verlustleistung.

Was die Kennwerte von FR4 praktisch bedeuten

Eine Dk von 4,2 bis 4,8 ist für digitale Standardelektronik beherrschbar. Für präzise Hochfrequenz-Leiterplattenmaterialien ist die Streuung jedoch problematisch. Mit zunehmender Frequenz wirken Glasgewebe und Harz nicht mehr als homogenes Dielektrikum. Eine Leiterbahn kann abschnittsweise über Glasbündeln und abschnittsweise über harzreichen Bereichen liegen. Daraus entstehen lokale Impedanzabweichungen.

Bei differentiellen Paaren verschärft sich dieser Effekt. Unterschiedliche Feldverteilung erzeugt Laufzeitdifferenzen. Bei scharfen Flanken reicht bereits eine geringe geometrische oder dielektrische Abweichung, um Reserve im Augendiagramm zu verlieren. Standard-FR4 ist deshalb kein belastbares hochfrequenz Leiterplatten material für Anwendungen, bei denen Dk- und Verlustwerte über den relevanten Frequenzbereich eng geführt werden müssen.

FR4 bleibt dagegen sinnvoll, wenn Signalintegrität über Stack-up, Referenzflächen, Rückstrompfade und Leitungslängen kontrolliert wird und die Frequenzanforderung innerhalb des Materialfensters liegt. Die korrekte Aussage lautet nicht: FR4 ist ungeeignet. Die korrekte Aussage lautet: FR4 benötigt eine definierte Einsatzgrenze.

Polyimid: Temperaturreserve und Biegefestigkeit sind getrennte Anforderungen

Polyimid besitzt eine Tg von mindestens 250 °C und eine Dauerbetriebstemperatur von über 260 °C. Diese Werte erklären seinen Einsatz in flexiblen und starr-flexiblen Leiterplatten, in hochtemperaturbelasteten Baugruppen sowie in Anwendungen mit geringer Bauhöhe und dynamischer Bewegung.

Die übliche Folienstärke liegt bei flexiblen Leiterplatten zwischen 12,5 und 50 µm. Dadurch entstehen Biegeradien, die mit einem starren FR4-Aufbau nicht erreichbar sind. Die mechanische Flexibilität liegt jedoch nicht allein im Polyimid. Sie hängt von Kupferdicke, Walzrichtung der Kupferfolie, Coverlay-Aufbau, Übergang von flexibler zu starrer Zone und der Lage der neutralen Biegeachse ab.

Eine flexible Leiterplatte mit dickem Elektrolytkupfer und falsch positionierten Leiterbahnen bricht trotz Polyimid. Ein starr-flexibler Aufbau mit unzureichend abgestütztem Übergang versagt an der Kante der Versteifung. Das Basismaterial erhöht die Reserve. Es ersetzt keine Biegeauslegung.

Polyimid weist mit höchstens 3,7 bei 1,1 GHz eine niedrigere Dielektrizitätskonstante als typisches Standard-FR4 auf. Das kann für definierte Impedanzen und kompakte flexible Verbindungen vorteilhaft sein. Dennoch darf Polyimid nicht pauschal als Hochfrequenzmaterial eingestuft werden. Dk allein genügt nicht. Verlustfaktor, Kupferrauheit, Klebersystem, Feuchte und die Toleranz des gesamten flexiblen Aufbaus bestimmen die Dämpfung und den Impedanzverlauf.

Die Materialfamilie wird für flexible Basismaterialien über IPC-4202 und IPC-4203 eingeordnet. Diese Trennung von starren und flexiblen Normbereichen ist praktisch relevant. Ein FR4-Stack-up mit nachträglich angesetzter Flexzone ist kein Ersatz für einen qualifizierten Starr-Flex-Aufbau.

Polyimid im Querschliff: die kritischen Zonen

Bei Polyimid liegen die Risiken selten in einer einzelnen Folie. Kritisch sind Grenzflächen und Bewegungszonen:

1. Übergang von starr zu flexibel: Die Kupferlagen benötigen einen kontrollierten Auslauf. Harte Kanten konzentrieren Biegespannung. Dort beginnt Rissbildung in Leiterzügen oder Deckschichten.

2. Kupferart und Kupferdicke: Bei dynamischer Biegung belastet dickes Kupfer die Leiterbahn stärker. Die Dehnung muss in der Kupferlage aufgenommen werden. Eine dünne, geeignete Folie verbessert die Biegezyklen nicht ohne Grenzen, aber sie verschiebt die Bruchstelle.

3. Coverlay und Klebersystem: Ein Coverlay schützt Leiterzüge und definiert die mechanische Zone. Seine Dicke verändert zugleich den Biegeradius und die Lage der neutralen Achse. Zu viel Material im flexiblen Abschnitt macht die Konstruktion steif.

4. Mikrovias in Bewegungsbereichen: Mikrovias gehören nicht in dynamisch gebogene Zonen. Die lokale Geometrie erzeugt Steifigkeit und Spannungsspitzen. Der Ausfall beginnt als Unterbrechung oder intermittierender Kontakt.

5. Feuchte und Lötprozess: Polyimid toleriert hohe Temperaturen. Das heißt nicht, dass jeder Aufbau ohne definierte Trocknung und Prozessführung reflowstabil bleibt. Eingeschlossene Feuchte belastet Grenzflächen beim schnellen Temperaturanstieg.

Polyimid ist damit kein Luxusmaterial für jede thermisch belastete Leiterplatte. Es ist das richtige Leiterplatten-Basismaterial, wenn Temperaturreserven und Geometrie zugleich gefordert sind: bewegte Baugruppen, enge Einbauräume, Faltzonen oder Konstruktionen mit wiederholter Biegung. Für eine starre Standardsteuerung ohne Temperatur- oder Bewegungsproblem erzeugt es zusätzlichen Fertigungsaufwand ohne funktionalen Gegenwert.

Metallkern-Leiterplatten: Wärmeweg statt Wärmeversprechen

Metallkern-Leiterplatten, häufig als IMS oder MCPCB bezeichnet, lösen ein anderes Problem. Sie führen Verlustwärme aus der Kupferlage durch ein thermisch leitfähiges Dielektrikum in einen Aluminium- oder Kupferträger ab. Der Metallkern ersetzt dabei nicht die elektrische Isolation. Zwischen Kupferstruktur und Metallträger liegt zwingend eine dielektrische Schicht.

Aluminiumlegierungen für IMS-Träger erreichen typischerweise 140 bis 220 W/m·K. Reines Kupfer liegt bei etwa 380 W/m·K. Diese Werte sind jedoch nicht die Wärmleitfähigkeit der gesamten Leiterplatte. Im Wärmepfad ist das Dielektrikum der Engpass. Typisch sind dort 1,0 bis 7,0 W/m·K; Spezialvarianten erreichen bis 12 W/m·K. Gegenüber FR4 mit 0,3 bis 0,4 W/m·K ist das ein deutlicher Unterschied, aber keine Freigabe für beliebige Leistungsdichten.

Die entscheidende Größe ist der vollständige thermische Widerstand vom Bauteilanschluss bis zur Umgebung. Dazu gehören Lötstelle, Kupferfläche, Isolationsschicht, Metallkern, Anbindung an Kühlkörper und Luft- oder Flüssigkeitskühlung. Ein Aluminiumkern ohne definierte Kontaktfläche zum Gehäuse wird zur schweren Wärmespeichermasse. Er wird nicht zum wirksamen Kühlpfad.

Bei High-Power-LEDs kann eine Absenkung der Sperrschichttemperatur um 10 °C die Lebensdauer um etwa 10.000 Stunden verlängern. Diese Zahl ist kein Freifahrtschein für jede LED-Platine. Sie zeigt die Größenordnung: Temperaturmanagement wirkt direkt auf Alterung. Bei Leistungsmodulen gilt derselbe Zusammenhang für Lötstellen, Bonddrähte, Verguss und Halbleiter.

Aluminium oder Kupfer als Kern

Aluminium ist in vielen IMS-Aufbauten die zweckmäßige Wahl. Es kombiniert eine Wärmeleitfähigkeit von 140 bis 220 W/m·K mit geringerer Masse und guter Bearbeitbarkeit. Kupfer bietet mit rund 380 W/m·K einen besseren Wärmeleiter. Die Entscheidung wird dennoch nicht aus dem Tabellenwert abgeleitet.

Kupferkern erhöht Gewicht, Materialeinsatz und Anforderungen an die mechanische Bearbeitung. Sein Vorteil bleibt gering, wenn das Dielektrikum dick ist oder die Wärme nicht aus dem Kern in ein Gehäuse abgeführt wird. Aluminium kann die bessere Gesamtlösung sein, wenn die Konstruktion eine große Kontaktfläche, kurze Wärmewege und eine belastbare Verschraubung zum Kühlkörper vorsieht.

IMS ist außerdem kein Ersatz für einen Multilayer mit komplexer Signal- und Stromverteilung. Einlagige oder begrenzt mehrlagige Konzepte sind thermisch effizient, aber architektonisch eingeschränkt. Sobald Steuerlogik, dichte BGA-Bestückung, kontrollierte Impedanzen und mehrere Versorgungsebenen zusammentreffen, wird ein hybrider Aufbau mit getrennten thermischen und signalführenden Bereichen oft belastbarer als der Versuch, alle Funktionen auf eine Metallkernplatte zu pressen.

Ein Metallkern verbessert den Wärmeweg nur dann, wenn die Wärme das Dielektrikum durchquert und den Kern anschließend tatsächlich verlassen kann.

Dielektrische Kennwerte: Dk ist keine Materialbeschreibung

Im Leiterplattenmaterialien Vergleich wird Dk häufig wie ein Etikett behandelt: niedriger Wert gleich bessere Signalintegrität. Das ist unzureichend. Dk beschreibt die Feldkopplung im Dielektrikum. Sie beeinflusst Impedanz und Ausbreitungsgeschwindigkeit. Für die Verlustbilanz fehlen jedoch weitere Größen, vor allem der Verlustfaktor, die Frequenzabhängigkeit und die Kupferrauheit.

Bei FR4 kommt die Inhomogenität hinzu. Glasgewebe und Harz besitzen unterschiedliche elektrische Eigenschaften. Je nach Leiterbahnlage, Gewebestil und Harzfluss entsteht eine andere effektive Dielektrizitätskonstante. Die Folge sind Impedanztoleranzen, die sich nicht allein über Leiterbahnbreite korrigieren lassen.

Polyimid bietet bei 1,1 GHz eine Dk von höchstens 3,7. Für flexible Verbindungen kann das eine saubere Grundlage sein. Doch flexible Schaltungen besitzen zusätzliche Variablen: Kleber, Coverlay, Luftspalte, Biegeradius und wechselnde Umgebung. Eine Impedanz, die im flachen Zustand korrekt gemessen wird, kann sich unter Biegung verändern. Bei schnellen differentiellen Signalen muss die Messung deshalb den Einbauzustand abbilden.

Bei IMS steht meist nicht die Signalintegrität im Vordergrund, sondern die Wärmeabfuhr. Die dielektrische Isolationsschicht muss jedoch elektrische Durchschlagfestigkeit, Wärmeleitung und Prozessstabilität gleichzeitig liefern. Eine dünnere Isolationsschicht senkt den thermischen Widerstand, reduziert aber die elektrische Reserve. Eine höhere Wärmeleitfähigkeit im Dielektrikum ist ebenfalls nur dann sinnvoll, wenn Haftung, Durchschlagfestigkeit und Langzeitverhalten unter Temperaturwechseln nachgewiesen sind.

Für Frequenzen im mehrgigahertzigen Bereich ist Standard-FR4 keine belastbare Default-Entscheidung. Die Dk- und Df-Werte oberhalb von 10 GHz sind hersteller- und aufbauspezifisch. Ein Datenblattwert bei 1 MHz beantwortet keine Frage zur Dämpfung einer hochfrequenten Leitung. Hier braucht die Materialfreigabe Messdaten für die relevante Frequenz, die definierte Kupferfolie und den realen Pressaufbau.

Materialwahl nach Anforderungsprofil

Die richtige Auswahl beginnt nicht mit der Frage nach dem günstigsten Quadratmeterpreis. Sie beginnt mit dem dominanten Ausfallmechanismus. Eine Leiterplatte kann thermisch, elektrisch oder mechanisch an die Grenze kommen. Das Material muss die kritische Grenze verschieben, nicht alle denkbaren Eigenschaften gleichzeitig maximieren.

Wenn Temperatur die erste Grenze ist

Bei moderater Verlustleistung und starrer Mechanik bleibt High-Tg-FR4 häufig ausreichend. Voraussetzung ist ein belastbarer Wärmepfad über Kupferflächen, Thermal-Vias, Gehäuse oder Kühlkörper. Die Tg von bis zu 180 °C erhöht die Prozessreserve. Sie ersetzt keine Temperaturmessung am kritischsten Bauteil.

Bei konzentrierter Verlustleistung, etwa in LED-Modulen oder Leistungselektronik, ist IMS der direkte Kandidat. Die Prüfung muss dann die gesamte Kette erfassen:

• Temperatur an der Wärmequelle unter stationärer Last.
• Temperaturdifferenz zwischen Kupferfläche, Metallkern und Gehäusekontakt.
• Dicke und Wärmeleitfähigkeit des dielektrischen Isolationssystems.
• Planheit und Anpressdruck an der Schnittstelle zum Kühlkörper.
• Temperaturwechselbeständigkeit der Lötstellen und der dielektrischen Schicht.

Fehlt der letzte Punkt, ist die thermische Auslegung unvollständig. Viele Schäden entstehen erst nach Wechselbelastung. Die Leiterplatte funktioniert im ersten Dauerlauf und versagt nach wiederholtem Aufheizen und Abkühlen.

Wenn Bewegung die erste Grenze ist

Bei einmaliger Montagebiegung kann eine flexible Zone ausreichend sein, wenn Biegeradius und Einbauzustand definiert sind. Bei dynamischer Bewegung ist Polyimid mit einem konsequent ausgelegten Flexaufbau erforderlich. Leiterzüge gehören in die neutrale Biegezone. Übergänge müssen entlastet werden. Steck- und Lötbereiche dürfen keine Biegespannung in die Kupferlagen einleiten.

Starr-Flex ist kein verkleinertes Kabel und keine FR4-Leiterplatte mit Anhängsel. Es ist ein eigener Lagenaufbau mit Pressprofil, Prepreg-Fluss, Coverlay-Geometrie und klarer Trennung von steifen und bewegten Bereichen. Mikrovias, Pads und starre Verstärkungen werden nach der mechanischen Last platziert, nicht nach der kürzesten Leiterbahn.

Wenn Signalintegrität die erste Grenze ist

Dann reicht die Materialbezeichnung FR4 nicht aus. Benötigt werden Dk-Werte für die relevante Frequenz, Toleranzen des konkreten Laminats, Angaben zur Kupferfolie und eine Freigabe des Stack-ups. Die Leiterplattenfertigung muss die Pressdicke der Prepregs und die resultierende Dielektrikumsdicke zwischen Signal- und Referenzlage kontrollieren.

Für weniger kritische digitale Verbindungen kann FR4 mit sauberem Referenzbezug funktionieren. Für hochfrequente Strecken mit eng geführter Dämpfung und Impedanz wird ein definiertes Hochfrequenzmaterial erforderlich. Weder Polyimid noch IMS werden dadurch automatisch zur ersten Wahl. Beide lösen primär Temperatur- und Mechanikprobleme.

Der belastbare Vermerk im Materialentscheid

FR4 ist die richtige Wahl für starre Industrieelektronik mit beherrschter Verlustleistung, definiertem Reflow-Prozess und moderaten Frequenzanforderungen. High-Tg-FR4 erweitert das thermische Fenster, aber nicht die Wärmeleitfähigkeit. Das ist der zentrale Unterschied.

Polyimid ist erforderlich, wenn hohe Temperaturreserve und kontrollierte Flexibilität zusammenkommen. Seine Tg von mindestens 250 °C und die übliche Folienstärke von 12,5 bis 50 µm schaffen Möglichkeiten für Starr-Flex-Architekturen. Die Zuverlässigkeit entscheidet sich jedoch an Biegezonen, Kupfergeometrie und Grenzflächen.

IMS ist die belastbare Option bei lokaler Leistungsdichte. Der Metallträger wirkt erst als Kühlpfad, wenn die dielektrische Schicht dünn und geeignet ist und der Kern an einen externen Wärmeabfluss gekoppelt wird. Aluminium oder Kupfer sind dabei keine Ersatzbegriffe für thermische Auslegung.

Der sachliche Vermerk lautet daher: Material nach Ausfallmechanismus auswählen. FR4 für den Standardaufbau. Polyimid für Temperatur und Bewegung. IMS für den Wärmepfad. Jede darüber hinausgehende Pauschalisierung endet im Messprotokoll.
