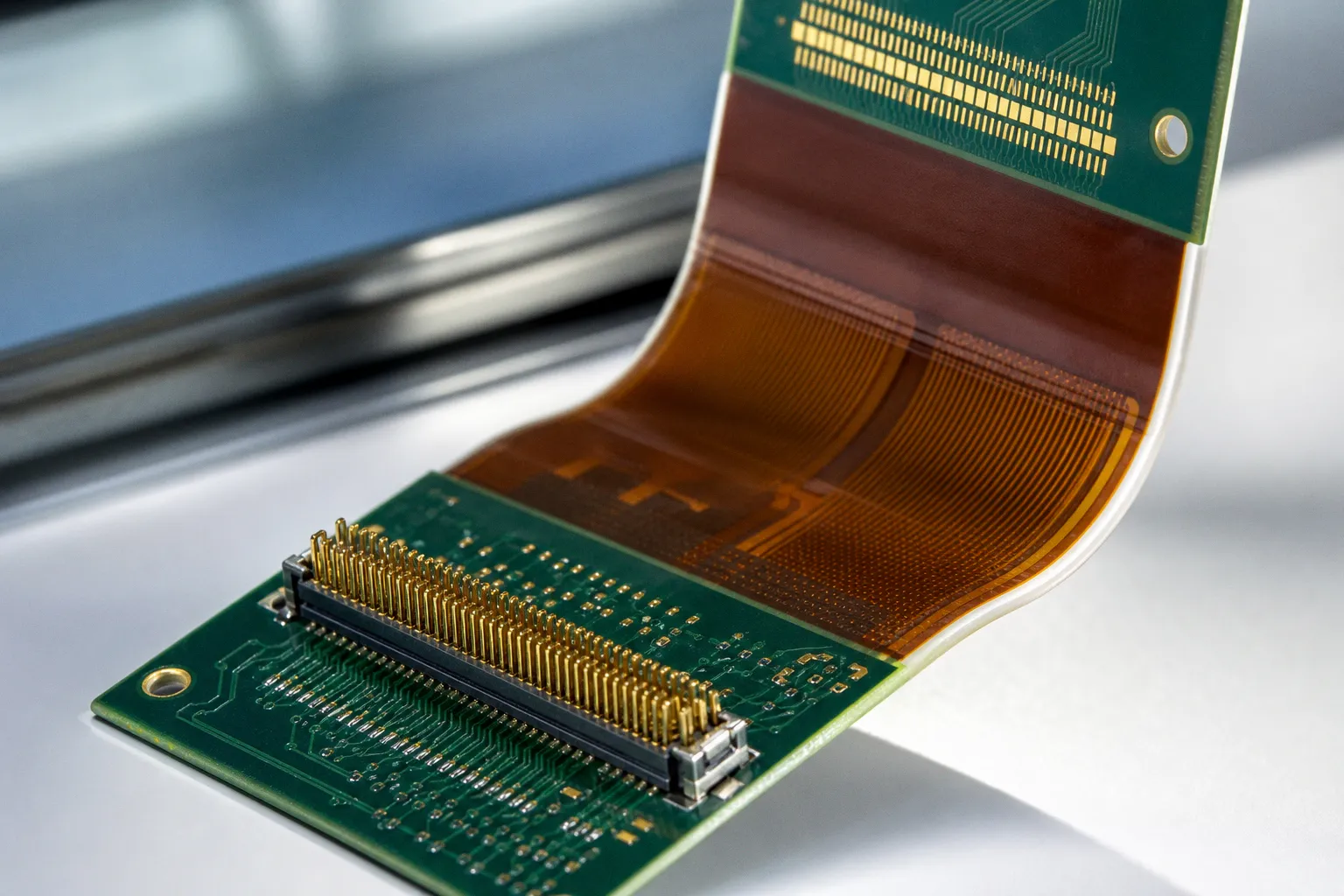

Leiterplatten-Steckverbinder: Die besten Typen für Ihr Projekt
Wer kennt die Szene nicht: Die Baugruppe ist im CAD sauber durchkonstruiert, der DRC meldet keine Fehler, die Fertigung hat die Leiterplatte bestätigt – und dann steht plötzlich die Frage im Raum, welcher Steckverbinder eigentlich auf die Platine soll.
Und zwar genau jener, der später auch unter Last, nach 500 Steckzyklen und im Serienprozess noch das tut, was er versprochen hat. Leiterplatten-Steckverbinder sind weit mehr als ein Stück Hardware aus dem Katalog. Sie entscheiden über mechanische Stabilität, Signalintegrität, Strombelastbarkeit und am Ende darüber, ob Ihr Produkt in der Fertigung überhaupt bestückbar bleibt. In diesem Vergleich nehmen wir die gängigsten Typen unter die Lupe – vom klassischen DIN-41612-Stecker bis zum Edge-Rate-Mezzanine für 56-Gbit/s-PAM4 – und schauen, welcher Verbinder für welche Anwendung wirklich Sinn ergibt.
Rastermaße und mechanische Integration: Warum 0,8 mm nicht gleich 0,8 mm ist
Bevor wir über Impedanz, Strom und Lötverfahren reden, lohnt sich ein Blick auf das, was am CAD-Tisch als Erstes wehtut: das Rastermaß. Leiterplatten-Steckverbinder decken heute ein Spektrum ab, das zwischen 0,35 mm Feinraster und 5,08 mm Power-Raster wirklich jeden Anwendungsfall abdeckt. Die häufigsten Maße, mit denen wir es in der Praxis zu tun haben, sind:
- 0,35 mm, 0,4 mm, 0,5 mm – typisch für miniaturisierte Consumer- und Wearable-Anwendungen
- 0,635 mm und 0,8 mm – das Brot-und-Butter-Raster für Mezzanine- und Board-to-Board-Verbinder
- 1,0 mm und 1,27 mm – Standard im industriellen Umfeld
- 2,54 mm und 5,08 mm – klassische Power- und Backplane-Anschlüsse nach DIN 41612
Beim Layout-Review fällt mir immer wieder auf, dass Entwickler das Rastermaß des Steckverbinders und das Rastermaß der Pads im Footprint als identisch annehmen. Stimmt aber nicht zwingend. Es gibt Familien, die innerhalb desselben Rasters unterschiedliche Kontaktgeometrien mitbringen – Stichwort Coplanarität und SMT-Pad-Design. Achten Sie beim Routing darauf, dass die Pads nicht zu kurz ausfallen, sonst zieht der Stecker beim Reflow-Löten die Anschlüsse in die Höhe. Wir empfehlen, den Footprint immer genau nach Herstellerempfehlung zu übernehmen und nicht nach Augenmaß „konservativ" zu verkleinern – das spart vermeintlich Platz, kostet aber Lötqualität.
Für Backplane-Systeme im 19-Zoll-Rack bleibt der DIN-41612-Steckverbinder (auch international als IEC 60603-2 bzw. EN 60603-2 geführt) der Platzhirsch. Hier sprechen wir von 16 bis 160 Kontakten, Rastermaßen 2,54 mm oder 5,08 mm, Signalströmen bis 1,5 A und Power-Kontakten, die je nach Bauform 5,6 A oder sogar 15 A übertragen. Wer ein Industrie-Backplane-Design macht, kommt an diesem Standard praktisch nicht vorbei. Auch beim Reihenabstand der Steckkanten zueinander, dem Pinning-Schema und der Frage, ob die Bauform als Baugruppe A, B, C oder D nach IEC 60603-2 ausgeführt ist, lohnt sich der Blick ins Normenwerk – diese Einteilung entscheidet nämlich darüber, welche Baugruppen zueinander steckkompatibel sind und welche nicht.
Signalintegrität und Impedanzkontrolle: Wenn der Stecker zur Frequenzbremse wird
Sobald Datenraten jenseits von 3 Gbit/s ins Spiel kommen, trennt sich die Spreu vom Weizen. High-Speed-Board-to-Board-Steckverbinder wie der ept One27, Zero.8 oder die Colibri-Familie erreichen heute zuverlässig 3 bis 16 Gbit/s – völlig ausreichend für USB 3.0, PCIe Gen 3 oder Industrial Ethernet. Wer wirklich ans obere Ende geht, landet bei Samtec Edge Rate ERF6/ERM6, die mit PAM4-Modulation bis zu 56 Gbit/s übertragen. Das sind Werte, bei denen nicht mehr der Stecker die Bandbreite begrenzt, sondern die Leiterbahnführung auf der Leiterplatte.
Entscheidend ist die Wellenwiderstandsanpassung. In der Praxis arbeiten wir fast immer mit:
| Impedanz | Anwendung | Beispiel-Signale |
|---|---|---|
| 50 Ω single-ended | unsymmetrische HF-Signale | Sensordaten, Antennenanschluss, klassische HF |
| 75 Ω | Video und Broadcast | Koaxial-Anschlüsse, Composite Video |
| 90 Ω | USB-Differenzpaare | USB 2.0/3.0 |
| 100 Ω differential | LVDS, Ethernet, PCIe | Gigabit-Ethernet, MIPI, differenzielle Datenleitungen |
Der Knackpunkt in der Layout-Praxis: Der Steckverbinder sitzt fast immer in der Signaltopologie als Diskontinuität. Das bedeutet, Sie müssen rund um den Footprint die differentielle Leiterbahnführung konsequent weiterführen – und zwar auf der Referenzlage, die der Stecker auch tatsächlich nutzt. Hier hilft es, vor dem Platzieren den Footprint zu öffnen und zu prüfen, wie viele Lagen und welche Via-Technologie der Hersteller für die Schirmung vorsieht. Wir sehen im Review immer wieder, dass Vias direkt unter dem Stecker durch alle Lagen geschossen werden – was bei differentiellen Paaren in 16-Gbit/s-Designs eine katastrophale Impedanzsenke erzeugt.
Ein weiterer Punkt, der gerne unter den Tisch fällt: das Skew-Verhalten zwischen den beiden Adern eines Differenzpaares. Bei 16 Gbit/s und mehr reichen wenige Pikosekunden Längenversatz, um die Augenöffnung am Empfänger deutlich zu verkleinern. Im Footprint des Steckverbinders liegt der Pin-zu-Pin-Versatz konstruktionsbedingt fest – Sie können ihn also nicht mehr über das Routing korrigieren. Was Sie aber können: die Leiterbahnlängen außerhalb des Steckers exakt auf den Skew im Stecker abstimmen. Das gehört in jede SI-Simulation, bevor das erste Layout entsteht.
Wer bei 16 Gbit/s und mehr layoutet, sollte den Stecker als Teil des Übertragungskanals behandeln – nicht als lötbares Beiwerk.
Thermische Auslegung und Strombelastbarkeit nach IPC-2152
Bei der Frage „Wie viel Strom darf über die Leiterbahn?" verlassen sich viele noch auf die klassische IPC-2221 mit ihren einfachen Diagrammen. Das ist historisch nicht falsch, aber für moderne Layouts mit Hochstrom- und Multilayer-Aufbauten ist IPC-2152 die deutlich präzisere Referenz. Die neuere Norm berücksichtigt, dass die Strombelastbarkeit einer 105 µm Kupferlage auf einem 4-Layer-Aufbau mit innenliegendem Powerplane deutlich anders aussieht als auf einer 35 µm Außenlage eines einfachen 2-Layer-Boards.
Beim Steckverbinder gilt analog: Die angegebenen 5,6 A oder 15 A eines Power-Kontakts sind Laborwerte unter definierten Bedingungen. In der Realität teilen sich benachbarte Kontakte Wärme, die Leiterbahnzuführung hat ihren eigenen Spannungsabfall, und im Gehäuse staut sich die Abwärme. Wir empfehlen daher:
- Stromreserve von 20–30 % einplanen, gerade bei Power-Kontakten, die dauerhaft unter Last stehen.
- Kupferquerschnitte großzügig dimensionieren, vor allem auf Innenlagen, wo die Wärme schlechter abgeführt wird.
- Mehrere Power-Kontakte parallel schalten, statt einen einzelnen Kontakt ans Limit zu fahren – das verteilt die Wärme und reduziert die Hotspots im Steckergehäuse.
- Temperatur-Derating aus den Herstellerdaten beachten, weil die Stromwerte meist für 20 °C oder 25 °C Umgebungstemperatur spezifiziert sind – in einem geschlossenen Gehäuse sieht die Realität anders aus.
Im CAD zeigt sich das in der Praxis darin, dass wir die Kupferflächen unter Power-Pins als große Pads ausführen, oft mit Thermal-Vias in eine Innenlage zur Wärmespreizung. Das gehört in jedes Review-Gespräch – nicht erst dann, wenn der erste Prototyp thermisch wegläuft.
Materialwahl: Von LCP-Gehäusen bis zu veredelten Kontaktflächen
Steckverbinder sind mehr als Kupfer und Kunststoff – die Materialwahl entscheidet über Lebensdauer, Lötverhalten und HF-Eigenschaften. Bei den Isolierstoffen dominieren heute drei Familien:
| Material | Eigenschaften | Typischer Einsatz |
|---|---|---|
| LCP (Liquid Crystal Polymer) | Sehr hohe Hitzebeständigkeit, niedriger Verlustfaktor tan δ, ideal für SMT-Reflow | High-Speed-Stecker, feines Rastermaß |
| PBT (Polybutylenterephthalat) | Gute mechanische Stabilität, kostengünstig, glasfaserverstärkt | Standard-Industrieverbinder, THT/THR |
| PA (Polyamid) | Zäh, robust, gut für mechanisch beanspruchte Gehäuse | Power-Stecker, Wire-to-Board |
Alle drei erfüllen in der Regel UL 94 V-0, also die Brandschutzklasse für selbstverlöschendes Verhalten – wichtig für industrielle Baugruppen, die später im Gerät zertifiziert werden müssen.
Für die Kontaktstifte selbst kommen Kupferlegierungen wie Phosphorbronze (Standard) oder Berylliumkupfer (höhere Federkraft) zum Einsatz. Die Oberflächenveredelung ist die Stelle, an der im CAD-Review am häufigsten gespart wird – oft aus Kostengründen. Die Auswahl ist aber technisch entscheidend:
| Veredelung | Steckzyklen | Kosten | Typischer Einsatz |
|---|---|---|---|
| Zinn (Sn) | 50 | Niedrig | Einmal-Steckverbinder, kostensensitive Designs |
| PdNi (Palladium-Nickel) | 200–400 | Mittel | Industrie, Automotive-Vorproduktion |
| Silber (Ag) | 200–400 | Mittel | Power-Anwendungen |
| Gold (Au) auf Nickelsperrschicht | 500–10.000 | Hoch | Steckverbinder mit häufigem Stecken, HF-Anwendungen |
Die Nickelsperrschicht unter jeder Edelmetallbeschichtung ist nicht verhandelbar – sie verhindert Whiskerbildung und Kupferdiffusion. Wer das im Fertigungsprozess weglässt, riskiert später Kurzschlüsse oder Kontaktausfall, oft erst nach Monaten im Feld.
Ein oft unterschätzter Punkt ist die Kontaktgeometrie selbst: gestanzte Kontakte unterscheiden sich in Stromtragfähigkeit und HF-Verhalten von gedrehten Kontakten. Für High-Speed-Designs und Power-Anwendungen kommen in der Regel gedrehte oder gestanzte Kontakte mit definiertem Kontaktdruck zum Einsatz. Achten Sie im Datenblatt darauf, ob die Kontaktnormkraft, der Übergangswiderstand und die zulässige Steckkraft für Ihren Anwendungsfall passen – das spart später Diskussionen mit dem EMV-Labor.
Montageverfahren im Vergleich: SMT, THT, THR und Press-Fit
Die Montagetechnologie ist die Stelle, an der Layout und Fertigungstechnik direkt zusammenkommen. Wir haben heute vier etablierte Verfahren, jedes mit klaren Stärken und Schwächen:
| Verfahren | Vorteile | Nachteile | Typischer Einsatz |
|---|---|---|---|
| SMT (Surface Mount) | Vollautomatische Bestückung, feines Pitch möglich, günstige Bestückung | Geringere mechanische Haltekraft ohne Board-Locks, Lotbrücken-Risiko bei feinem Pitch | Consumer, Telekommunikation, kompakte Baugruppen |
| THT (Through-Hole Technology) | Höchste mechanische Stabilität, hohe Stromtragfähigkeit | Aufwändige Wellenlötung, unflexibel, Through-Hole-Through-Paste nötig | Industrielle Steckverbinder, Backplanes |
| THR (Through-Hole Reflow) | THT-Stabilität mit Reflow-Prozess kombinierbar, automatisierbar | Pin-in-Paste-Paste-Dosierung muss stimmen, mehr thermische Belastung | Mittel- bis Hochvolt-Industrie, modulare Systeme |
| Press-Fit | Kein Löten, gasdichte Verbindung, reversibel | Spezielle Presskraft nötig, eigene Lochgeometrie, höhere Stückkosten | Backplane-Architektur, Automotive, High-Rel |
Im realen Projektalltag erleben wir es immer wieder, dass Entwickler auf SMT setzen wollen, weil es im Bestückungsprozess bequem ist – und dann bei der ersten Steckkraftprüfung merken, dass der Stecker ohne zusätzliche Board-Locks (mechanische Verankerungselemente am Gehäuse) nicht hält. Die Lehre daraus: Wenn der Stecker im Feld tatsächlich häufig gesteckt oder durch Kabelzug belastet wird, führen Sie Board-Locks im Footprint mit. Die paar Zehntel Millimeter zusätzliche Leiterplattenfläche sind immer billiger als eine Feldrückrufaktion.
THR ist aus unserer Sicht der beste Kompromiss für industrielle Baugruppen mit Steckverbindern mittlerer bis hoher Polzahl: Sie kombinieren die mechanische Stabilität eines THT-Pins mit der Wirtschaftlichkeit eines SMT-Reflow-Prozesses. Voraussetzung ist allerdings, dass die Lotpaste-Dosierung in den Through-Hole-Bereich sauber eingestellt ist – sonst gibt es kalte Lötstellen oder Lotbrücken an den Pin-Reihen.
Beim Press-Fit-Verfahren lohnt sich der Blick auf die Lochgeometrie im Footprint. Die Bohrdurchmesser sind je nach Pin-Durchmesser herstellerseitig vorgegeben und liegen typischerweise im Bereich um 1,0 mm bis 1,6 mm. Wer hier aus gutem Willen „konservativer" bohrt, riskiert, dass die Presskraft nicht mehr ausreicht und der Pin nicht die vorgesehene Gasdichtigkeit erreicht – ein klassischer Fehler, der erst bei der In-Circuit-Prüfung oder im Klimaschrank auffällt.
Beim Footprint-Design entscheidet die Anschlusstechnik, ob der Stecker später hält, hält und hält – oder irgendwann aus der Platine wandert.
Welcher Steckverbinder für welches Projekt? Unser Fazit
Nach Jahren im Layout-Review lassen sich die Empfehlungen ziemlich klar formulieren – auch wenn jedes Projekt seine Eigenheiten hat:
- Industrie-Backplane, 19-Zoll-Rack, klassische Signalverteilung → DIN 41612 nach IEC 60603-2, Raster 2,54 mm oder 5,08 mm, Power-Kontakte bis 15 A, THT oder Press-Fit.
- High-Speed-Datenübertragung 3–16 Gbit/s, industrielle Steuerung, kompakte Module → Mezzanine-Stecker wie ept One27, Zero.8 oder Colibri im Raster 0,8 mm oder 1,27 mm, SMT mit optionalen Board-Locks, LCP-Gehäuse für sauberes HF-Verhalten.
- 56-Gbit/s-PAM4, anspruchsvolle differenzielle Übertragung → Samtec Edge Rate ERF6/ERM6, unbedingt Impedanz kontrolliert auslegen, Via-Übergänge minimieren, LCP-Gehäuse mit niedrigem tan δ.
- Wire-to-Board-Anschluss im Feld, robuste mechanische Belastung → THT oder THR im Raster 2,54 mm oder 5,08 mm, vergoldete Kontakte ab Klasse 2 (400 Steckzyklen), PBT- oder PA-Gehäuse.
- Kostensensitive Consumer-Anwendung mit einmaligem Stecken → SMT-Stecker im Raster 0,5 mm oder 0,8 mm, Zinn- oder PdNi-Veredelung, ohne Board-Locks.
Worauf es am Ende wirklich ankommt: Treffen Sie die Steckverbinder-Auswahl nicht erst am Schluss, sondern parallel zur Architekturplanung. Wer früh prüft, ob das Pinout des gewählten Steckers differenzielle Paare sauber führen lässt, ob die Via-Pad-Geometrie zur Impedanz passt und ob die Board-Locks im Footprint genug Kupferfläche vorfinden, spart sich im Prototypen-Loop Wochen an Redesigns. Aus unserer täglichen Review-Praxis können wir nur bestätigen, dass dieser Schritt in etlichen Projekten zu früh abgekürzt wurde – und am Ende musste der Footprint doch noch einmal auf das Labortisch-Muster zurück.
Wenn Sie also das nächste Mal vor dem Katalog eines Steckverbinderherstellers sitzen: Nehmen Sie sich die zehn Minuten, das Datenblatt wirklich zu lesen – vor allem die Seiten mit den empfohlenen Footprints, der Impedanz und dem Stromderating. Das ist die Stelle, an der aus einem Steckverbinder auf dem Bildschirm eine zuverlässige Baugruppe im Feld wird.
