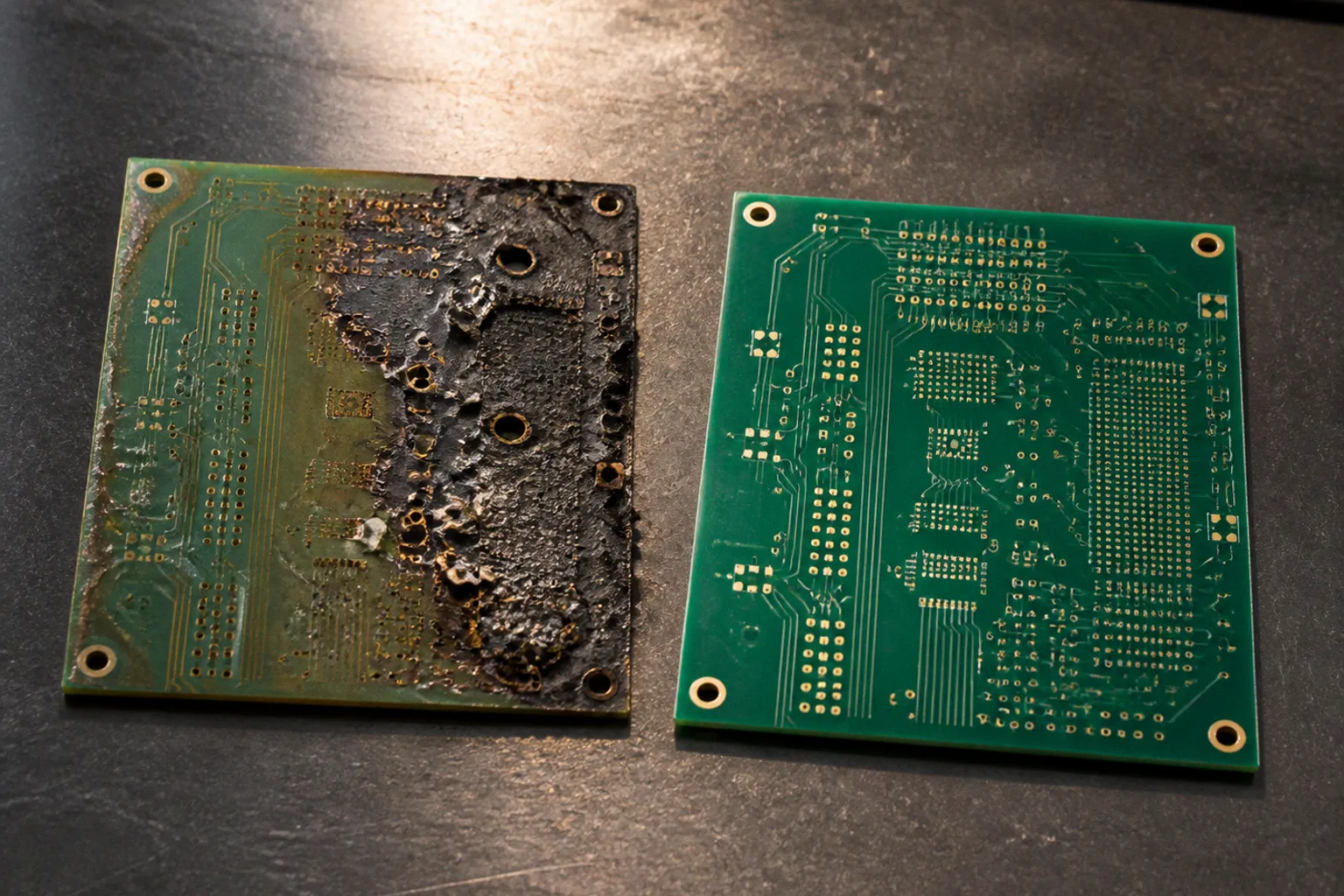

High-TG-FR4-Substrate: Lohnt sich der Aufpreis?

Der DRC-Fehler erscheint erst ganz am Ende: Ein Via liegt korrekt im Footprint, die Leiterbahnbreiten passen, der Lötstopplack sieht sauber aus – und trotzdem zeigt die Fertigung nach mehreren Reflow-Durchläufen Risse an den Bohrungen oder eine Delamination im Multilayer. Nicht jedes dieser Probleme lässt sich mit einem neuen Routing oder einem größeren Annular Ring lösen. Manchmal wurde schlicht das falsche Leiterplatten-Basismaterial ausgewählt.

High-TG-FR4-Substrate versprechen an dieser Stelle mehr thermische und mechanische Reserve. Der Glasübergang liegt typischerweise bei mindestens 170 °C, während Standard-FR4 meist bei etwa 130 bis 140 °C liegt. Der Materialwechsel kostet häufig nur einen moderaten Aufpreis von ungefähr 5 bis 15 Prozent auf das Basismaterial. Lohnenswert ist High-TG-FR4 deshalb aber nicht automatisch für jede Leiterplatte.

Meine klare Einschätzung aus der Layout- und DFM-Praxis: Für Multilayer, Leistungselektronik, Automotive-Anwendungen, wiederholte bleifreie Reflow-Prozesse und dauerhaft warme Baugruppen ist High-TG-FR4 oft die vernünftige Absicherung. Bei einer einfachen zweilagigen Baugruppe mit geringer Verlustleistung und niedriger Betriebstemperatur bleibt Standard-FR4 dagegen häufig die wirtschaftlichere Wahl.

Was der Tg-Wert bei einer Leiterplatte tatsächlich aussagt

Der Tg-Wert, also die Glasübergangstemperatur, beschreibt den Temperaturbereich, in dem sich das Epoxidharz im Basismaterial von einem eher harten, glasartigen Zustand in einen deutlich weicheren Zustand verändert. Das ist kein harter Ein-Aus-Schalter, aber für die Auslegung ein sehr brauchbarer Kennwert.

Unterhalb des Tg bleibt das Material mechanisch vergleichsweise stabil. Oberhalb davon verändern sich Ausdehnung, Steifigkeit und das Verhalten der Harzmatrix deutlich. Für die Leiterplatte ist besonders die Ausdehnung in der Z-Achse relevant – also senkrecht zu den Kupferlagen. Genau dort liegen die galvanisierten Bohrungen und Vias, deren Kupferhülsen die verschiedenen Lagen elektrisch verbinden.

Bei Standard-FR4 liegt der Tg typischerweise bei 130 bis 140 °C. High-TG-FR4 erreicht mindestens 170 °C, häufig etwa 170 bis 180 °C. Daneben gibt es Mid-TG-Materialien mit ungefähr 150 bis 165 °C sowie Ultra-High-TG-Varianten, die bis etwa 200 °C reichen können.

Für die Praxis genügt es nicht, den Tg-Wert nur mit der maximalen Umgebungstemperatur zu vergleichen. Als Faustregel sollte die dauerhafte Betriebstemperatur etwa 20 bis 30 °C unter dem Tg des Basismaterials liegen. Daraus ergibt sich grob:

Diese Werte ersetzen keine thermische Simulation und keine Prüfung des konkreten Datenblatts. Sie helfen aber, einen typischen Denkfehler zu vermeiden: Eine Baugruppe mit einer Umgebungstemperatur von 100 °C ist nicht automatisch unkritisch, nur weil der Temperaturwert unter dem Tg liegt. Lokale Hotspots, Eigenerwärmung, Reflow-Belastung und wiederholte Temperaturzyklen kommen noch hinzu.

Der Tg-Wert ist kein Qualitätssiegel für die gesamte Leiterplatte. Er ist ein Hinweis darauf, wie viel thermische und mechanische Reserve das Basismaterial mitbringt.

Warum bleifreies Löten High-TG-FR4 begünstigt

Beim bleifreien Löten, beispielsweise mit SAC305, liegen die Peak-Temperaturen des Reflow-Profils typischerweise bei etwa 245 bis 260 °C. Damit befindet sich die Leiterplatte während des Prozesses deutlich oberhalb ihres Tg – unabhängig davon, ob Standard-FR4 oder High-TG-FR4 eingesetzt wird.

Das klingt zunächst widersprüchlich. Wenn beide Materialien beim Reflow oberhalb des Tg liegen, warum sollte High-TG-FR4 einen Vorteil haben?

Entscheidend ist nicht nur der absolute Temperatur-Peak, sondern die gesamte thermische Belastung: Aufheizrate, Zeit oberhalb kritischer Temperaturbereiche, Abkühlung, Feuchtegehalt und Anzahl der Reflow-Zyklen. Ein High-TG-Material behält unter diesen Bedingungen meist eine bessere Dimensionsstabilität und zeigt eine geringere Ausdehnung in der Z-Achse.

Der Z-Achs-Ausdehnungskoeffizient liegt unterhalb des Tg ungefähr bei 45 bis 55 ppm/°C bei High-TG-Materialien. Oberhalb des Tg kann er steil auf etwa 250 bis 300 ppm/°C ansteigen. Bei Standard-FR4 ist dieser Sprung ausgeprägter; unterhalb des Tg werden häufig etwa 60 bis 70 ppm/°C angegeben.

Diese Ausdehnung wirkt direkt auf die Bohrlochwand. Während des Reflow-Prozesses wird die Kupferhülse eines Vias mechanisch belastet. Bei einem einfachen Zweilagenaufbau mit wenigen thermischen Zyklen bleibt das häufig unkritisch. Bei einem komplexen Multilayer mit vielen Lagen, großen Kupferflächen und wiederholtem Reflow kann daraus jedoch ein echtes Zuverlässigkeitsrisiko werden.

Auch die Delaminationsbeständigkeit spricht häufig für High-TG-FR4. Die Zeit bis zur Delamination bei 288 °C, bekannt als T288, liegt bei geeigneten High-TG-Materialien bei mindestens 15 Minuten, während Standard-FR4 oft nur ungefähr 5 Minuten erreicht. Der Wert ist kein direkter Lebensdauerwert für die fertige Baugruppe, zeigt aber, wie viel thermische Belastung die Harzmatrix aushält, bevor sich Lagen oder Materialbereiche voneinander lösen.

Zusätzliche Reserve entsteht durch die Zersetzungstemperatur Td. Bei High-TG-FR4 liegt sie typischerweise bei mindestens 340 °C, bei Standard-FR4 eher im Bereich von etwa 300 bis 320 °C. Die Td darf nicht mit dem Tg verwechselt werden: Der Tg beschreibt den Glasübergang, Td den Beginn einer thermischen Zersetzung. Beide Werte beantworten unterschiedliche Fragen.

High-TG-FR4 versus Standard-FR4: Wo der Unterschied im Layout sichtbar wird

Die Materialwahl wird oft erst dann relevant, wenn das Layout bereits weitgehend fertig ist. Dann wird der Basismaterialwechsel unangenehm, weil sich Lagenaufbau, Impedanz, Bohrdaten und möglicherweise auch die thermische Auslegung ändern. Deshalb gehört die Entscheidung möglichst früh in die Spezifikation – idealerweise bevor der erste kritische Footprint platziert ist.

Standard-FR4 ist ausreichend, wenn die Belastung überschaubar bleibt

Standard-FR4 ist kein schlechtes Material. Es ist der etablierte Allrounder für viele digitale und analoge Baugruppen, gut verfügbar und in zahlreichen Dicken sowie Kupferaufbauten erhältlich. Für einfache zweilagige Leiterplatten mit niedriger Verlustleistung, moderaten Umgebungstemperaturen und einem bleihaltigen oder wenig belastenden Lötprozess ist der Wechsel zu High-TG-FR4 oft nicht wirtschaftlich begründbar.

Typische Anwendungen können sein:

• Steuer- und Schnittstellenplatinen mit geringer Eigenerwärmung,
• einfache Sensor- und Bedieneinheiten,
• Baugruppen ohne viele thermische Zyklen,
• Prototypen, bei denen die mechanische und thermische Langzeitzuverlässigkeit noch keine harte Anforderung ist,
• Produkte mit kurzer Einsatzdauer und ausreichend großem Abstand zwischen Betriebstemperatur und Materialgrenze.

Natürlich bleibt auch bei Standard-FR4 die Auslegung entscheidend. Ein ungünstiges Via-Design, zu kleine Bohrungen, ein schlecht abgestimmtes Reflow-Profil oder ein feuchtebelastetes Material können eine Leiterplatte früher an ihre Grenzen bringen. High-TG-FR4 repariert kein grundsätzlich fehlerhaftes Layout – der Werkstoff ist kein magischer DRC-Button.

High-TG-FR4 spielt seine Stärken bei Multilayern aus

Mit steigender Lagenzahl wächst die thermomechanische Komplexität. Unterschiedliche Kupferfüllungen, große Innenlagen, asymmetrische Lagenaufbauten und viele durchkontaktierte Bohrungen erzeugen Spannungen, die bei einer einfachen zweilagigen Platine kaum auftreten.

Besonders aufmerksam werde ich bei folgenden Randbedingungen:

• vier oder mehr Lagen mit vielen durchgehenden und vergrabenen Vias,
• große Masse- und Versorgungslagen mit hoher Kupferbelegung,
• mehrere bleifreie Reflow-Durchläufe,
• Bauteile auf Ober- und Unterseite,
• hohe thermische Zyklen im späteren Betrieb,
• kleine Bohrdurchmesser mit langen Seitenverhältnissen,
• enge Toleranzen bei Impedanz und Lagenabstand.

Hier kann High-TG-FR4 die Fertigungs- und Zuverlässigkeitsreserve erhöhen. Gleichzeitig muss der Hersteller den konkreten Lagenaufbau sauber beherrschen. Ein High-TG-Datenblatt allein sagt noch nicht, ob Harzgehalt, Prepreg-Auswahl, Kupferverteilung und Bohrprozess zur Baugruppe passen.

Bei Leistungselektronik zählt nicht nur der Tg

Leistungselektronik bringt zwei verschiedene thermische Fragestellungen mit. Zum einen muss das Basismaterial Reflow und Temperaturzyklen ohne Delamination oder Via-Schädigung überstehen. Zum anderen muss die im Betrieb entstehende Wärme aus der Baugruppe abgeführt werden.

High-TG-FR4 hilft vor allem beim ersten Punkt. Es senkt nicht automatisch den Wärmewiderstand der Leiterplatte und ersetzt keine geeignete Kupferdicke, keine thermischen Vias und keinen gut angebundenen Kühlkörper. Wenn ein MOSFET seine Verlustleistung über eine kleine Kupferfläche in die Leiterplatte einleitet, bleibt das Layout der entscheidende Engpass – auch mit einem Basismaterial von 180 °C Tg.

Achten Sie daher im CAD-System auf die gesamte thermische Kette:

1. Die Wärmequelle braucht eine ausreichend große Kupferfläche und eine niedrige thermische Impedanz.

2. Thermische Vias müssen so angeordnet sein, dass sie die Wärme tatsächlich in Innenlagen oder zu einem Kühlbereich führen.

3. Die Kupferverteilung sollte den Lagenaufbau nicht einseitig belasten.

4. Der Temperaturanstieg im Betrieb muss mit dem Ausgangsniveau der Umgebungstemperatur zusammen betrachtet werden.

5. Das Basismaterial muss zu den Temperaturzyklen passen, darf aber nicht als Ersatz für ein Wärmemanagement-Konzept dienen.

Der Aufpreis: Wann er sich rechnet und wann nicht

Der reine Materialaufschlag für High-TG-FR4 liegt typischerweise bei etwa 5 bis 15 Prozent. Das klingt überschaubar – und ist es im Verhältnis zu den Gesamtkosten vieler Baugruppen auch. Allerdings entstehen die teuersten Folgen eines ungeeigneten Materials selten beim ersten Leiterplattenangebot.

Kosten entstehen später durch zusätzliche Muster, Fehlersuche, Röntgen- und Querschliffanalysen, Feldtests, Nacharbeit oder eine notwendige Layoutänderung nach dem Design Freeze. Bei einem Serienprodukt kommen außerdem Montagekosten, Logistik und mögliche Rückläufer hinzu. Die Entscheidung sollte daher nicht nur anhand des Materialpreises pro Leiterplatte getroffen werden.

Eine sachliche Bewertung lässt sich anhand von vier Fragen vornehmen:

• Liegt die dauerhaft erwartete Baugruppentemperatur nahe an der empfohlenen Grenze von Standard-FR4?
• Durchläuft die Leiterplatte mehrere bleifreie Reflow-Prozesse oder andere Hochtemperaturprozesse?
• Enthält der Aufbau viele Lagen, kleine Vias oder geometrisch anspruchsvolle Durchkontaktierungen?
• Ist ein Ausfall im Feld deutlich teurer als der moderate Aufpreis für das Basismaterial?

Je häufiger Sie diese Fragen mit Ja beantworten, desto eher ist High-TG-FR4 lohnenswert.

Für eine frühe Materialentscheidung nutze ich gern eine einfache Zuordnung:

Gerade bei Hochfrequenzanwendungen ist eine Klarstellung wichtig: Ein höherer Tg-Wert garantiert nicht automatisch einen niedrigeren dielektrischen Verlustfaktor Df oder eine bessere Hochfrequenzeignung. Für kontrollierte Impedanzen, schnelle Flanken und Mikrowellensignale müssen Sie Dk, Df, Frequenzbereich, Harzsystem, Glasgewebe und den konkreten Lagenaufbau betrachten. Ein High-TG-FR4 kann für eine bestimmte Hochfrequenzanwendung geeignet sein, aber diese Eignung folgt nicht allein aus der Zahl auf dem Tg-Datenblatt.

High-TG-FR4 ist eine Zuverlässigkeitsentscheidung, keine pauschale Aufwertung. Für Hochfrequenz, Wärmeabfuhr und Signalintegrität brauchen wir zusätzliche Materialdaten.

Worauf Sie beim Datenblatt und beim Lagenaufbau achten sollten

Der Begriff High-TG-FR4 ist in der Praxis hilfreich, aber allein noch keine vollständige Materialspezifikation. Für die Fertigungsfreigabe sollten die relevanten Kennwerte des konkreten Basismaterials vorliegen. Das gilt besonders dann, wenn ein bestimmter Lagenaufbau, eine Impedanzvorgabe oder eine definierte Lebensdauer gefordert ist.

Tg, Td und Z-CTE getrennt bewerten

Tg ist der bekannteste Wert, aber nicht der einzige. Für thermisch belastete Multilayer sind mindestens diese Angaben relevant:

• Tg zur Einordnung des Glasübergangs,
• Td zur Bewertung der thermischen Zersetzungsreserve,
• Z-CTE unterhalb und oberhalb des Tg,
• T288 oder ein vergleichbarer Delaminationskennwert,
• Feuchtigkeitsaufnahme,
• thermische Zyklenbeständigkeit,
• Dk und Df bei relevanten Frequenzen,
• Harzgehalt und geeignete Prepreg-Kombinationen.

High-TG-Materialien weisen häufig eine geringere Feuchtigkeitsaufnahme auf, etwa 0,10 bis 0,15 Prozent statt ungefähr 0,20 bis 0,25 Prozent bei Standard-FR4. Das reduziert nicht jedes Risiko, ist aber bei bleifreiem Löten und bei längerer Lagerung ein zusätzlicher Vorteil. Feuchte kann während des Reflow-Prozesses zu Blasenbildung, Delamination oder sogenannten Popcorning-Effekten beitragen.

Prepreg und Harzgehalt nicht aus dem Blick verlieren

Ein Multilayer besteht nicht nur aus Kernmaterial und Kupferfolie. Die Prepregs bestimmen gemeinsam mit den Innenlagen die endgültige Dicke, den Harzanteil und die elektrische sowie mechanische Charakteristik des Aufbaus.

Wenn im Layout eine definierte Impedanz gefordert ist, müssen die tatsächlichen Dielektrikumsdicken nach dem Verpressen berücksichtigt werden. Der nominale Wert aus der CAD-Bibliothek ist nur dann belastbar, wenn er zum Fertigungsaufbau passt. High-TG-FR4 mit einem anderen Harzsystem kann bei gleicher Nennstärke andere elektrische Eigenschaften zeigen als ein Standard-FR4.

Achten Sie deshalb darauf, dass der Leiterplattenhersteller nicht nur den Materialnamen bestätigt, sondern auch den geplanten Lagenaufbau mit Kernmaterial, Prepreg, Kupferdicken und Enddicke freigibt. Das ist kein bürokratischer Zusatz, sondern verhindert, dass die Leiterbahnbreiten und Abstände im CAD mit einem theoretischen und nicht mit dem realen Aufbau gerechnet werden.

Kupferfolie und Basismaterial gemeinsam betrachten

Die thermische Stabilität einer Leiterplatte hängt auch von der Kupferauslegung ab. Dicke Außenlagen, große Innenflächen und stark unterschiedliche Kupferverteilungen beeinflussen die Wärmeausdehnung und den Pressprozess. Ein Basismaterial mit höherem Tg kann diese Effekte abmildern, aber nicht vollständig neutralisieren.

Bei asymmetrischen Designs sollten Sie die Kupferbalance prüfen. Eine sehr kupferreiche Lage gegenüber einer fast leeren Lage kann Verzug begünstigen. Das gilt besonders bei größeren Leiterplatten und bei dicken Kupferaufbauten. Auch die Anbindung großer Masseflächen an Pads und Vias verdient Aufmerksamkeit: Thermische Entlastungen, sogenannte Thermal Spokes, müssen zur Lötbarkeit passen, ohne die Strom- und Wärmeführung unnötig zu verschlechtern.

Typische Fehler bei der Auswahl von High-TG-Material

Der Tg-Wert wird mit der maximalen Betriebstemperatur gleichgesetzt

Eine Leiterplatte mit Tg 170 °C ist nicht automatisch für einen Dauerbetrieb bei 170 °C ausgelegt. Der Glasübergang markiert eine Materialänderung, keine empfohlene Einsatztemperatur. Für eine robuste Auslegung bleibt ein Sicherheitsabstand erforderlich.

High-TG wird erst nach dem Routing angefordert

Wird das Material spät geändert, können sich Dk, Df, Lagenabstände, Pressdicken und Impedanzwerte verändern. In manchen Fällen muss der Hersteller den Lagenaufbau neu berechnen. Das kann wiederum Leiterbahnbreiten, Kupferabstände und die Position kritischer Netze beeinflussen.

Legen Sie das Basismaterial daher fest, bevor Sie die empfindlichen Hochgeschwindigkeits- und Differenzsignalbereiche routen. Ein nachträglicher Materialwechsel ist möglich, aber er sollte nicht als kostenneutrale Kleinigkeit behandelt werden.

Ein höherer Tg soll ein schlechtes Reflow-Profil kompensieren

Auch High-TG-FR4 braucht einen passenden Fertigungsprozess. Zu schnelle Aufheizung, übermäßige Peak-Zeit, falsche Abkühlung oder unzureichende Trocknung können die Baugruppe schädigen. Vor der Serienfreigabe sollten Material, Oberflächenfinish, Bauteilbestückung und Reflow-Profil gemeinsam betrachtet werden.

Der Begriff FR4 wird als einheitlicher Standard verstanden

FR4 bezeichnet eine Materialklasse, nicht ein überall identisches Produkt. Harzsystem, Glasgewebe, Kupferfolie, Tg, Td, Dk, Df und Feuchteverhalten können sich je nach Materialfamilie deutlich unterscheiden. Für eine belastbare Freigabe gehört deshalb das konkrete Datenblatt in die Fertigungsunterlagen.

Hochfrequenz wird automatisch mit High-TG gelöst

Das ist einer der beliebtesten Materialkurzschlüsse. Ein hoher Tg kann für die thermische Zuverlässigkeit sinnvoll sein, beantwortet aber nicht die Frage nach Signaldämpfung oder Impedanzstabilität. Wenn schnelle Signale oder HF-Leitungen im Spiel sind, prüfen wir Dk und Df bei der tatsächlich relevanten Frequenz – nicht nur den Tg.

Meine Entscheidungshilfe für die Praxis

Wenn Sie gerade ein neues Layout starten, würde ich die Auswahl in dieser Reihenfolge treffen:

1. Temperaturprofil der Baugruppe bestimmen: Nicht nur die Umgebungstemperatur zählt, sondern auch Eigenerwärmung, Hotspots und die Dauer der Belastung.

2. Fertigungsprozess festlegen: Anzahl der bleifreien Reflow-Durchläufe, mögliche Nachlötprozesse und thermische Zyklen gehören in die Materialentscheidung.

3. Lagenaufbau bewerten: Je komplexer Multilayer, Bohrungen, Kupferverteilung und Via-Strukturen sind, desto wertvoller wird zusätzliche Z-Achs-Stabilität.

4. Datenblattwerte vergleichen: Tg, Td, Z-CTE, T288, Feuchteaufnahme, Dk und Df sollten zum Anwendungsfall passen.

5. Herstelleraufbau bestätigen lassen: Der tatsächlich gepresste Lagenaufbau muss mit den Annahmen aus dem CAD-System übereinstimmen.

6. Kosten gegen Ausfallrisiko stellen: Der Materialaufschlag ist nur ein Teil der Rechnung; Muster, Nacharbeit und Feldfehler können deutlich schwerer wiegen.

Für ein unkritisches Consumer-Produkt mit niedriger Temperatur würde ich den Aufpreis nicht reflexartig freigeben. Für eine industrielle Steuerung, ein Automotive-Modul oder eine Leistungselektronik mit vielen Temperaturwechseln ist die Entscheidung häufig umgekehrt: Standard-FR4 spart zunächst etwas Materialkosten, bietet aber weniger Reserve genau dort, wo ein späterer Fehler teuer wird.

Fazit: High-TG-FR4 ist oft lohnenswert – aber nicht als Pauschallösung

Die Frage, ob ein High-TG-FR4-Substrat lohnenswert ist, lässt sich nicht mit einem allgemeinen Ja oder Nein beantworten. Der Aufpreis von ungefähr 5 bis 15 Prozent ist moderat, wenn die Leiterplatte thermisch und mechanisch stark belastet wird. Bei Multilayern, bleifreien Mehrfach-Reflow-Prozessen, dauerhaften Betriebstemperaturen oberhalb von etwa 105 °C und hohen Zuverlässigkeitsanforderungen spricht viel für High-TG-FR4.

Der wichtigste Vorteil liegt nicht darin, dass die Leiterplatte plötzlich jede Temperatur problemlos verträgt. High-TG-Material bietet mehr Reserve gegen Z-Achs-Ausdehnung, Via Cracking und Delamination. Dazu kommen häufig eine höhere Zersetzungstemperatur und eine geringere Feuchtigkeitsaufnahme.

Für einfache, kühle und wenig belastete Baugruppen bleibt Standard-FR4 dagegen eine vernünftige und wirtschaftliche Lösung. Entscheidend ist, dass wir den Werkstoff nicht isoliert auswählen, sondern gemeinsam mit Lagenaufbau, Prepreg, Kupferverteilung, Reflow-Profil, Bohrdesign und thermischem Konzept betrachten.

Mein Urteil lautet daher: High-TG-FR4 ist lohnenswert, sobald thermische Zyklen und Ausfallkosten größer werden als der moderate Materialaufschlag. Im Layout sollte diese Entscheidung früh fallen – nicht erst dann, wenn der letzte DRC-Fehler verschwunden ist und die Fertigung bereits auf den Bestellbutton wartet.
