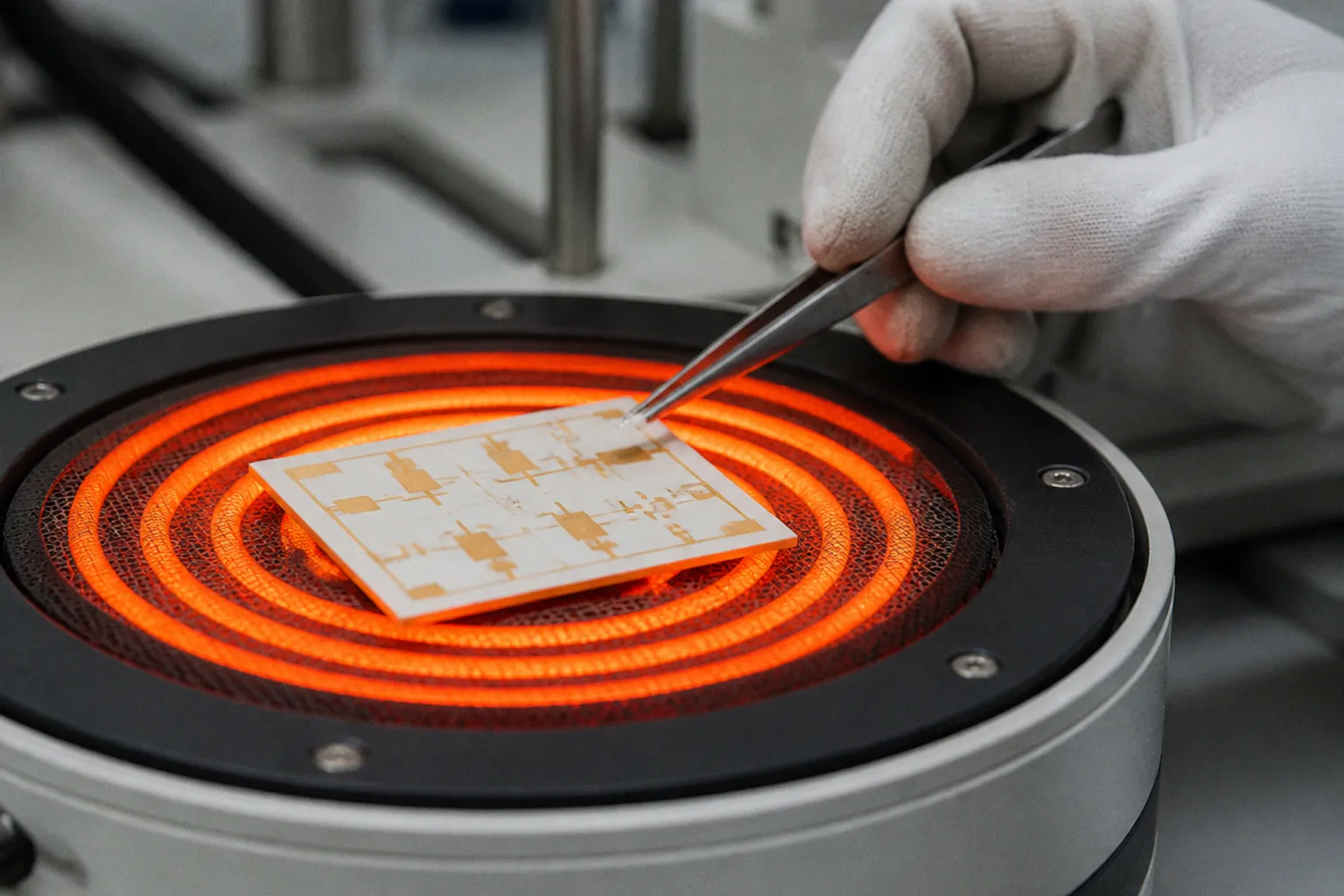

Leiterplatte Keramik: Unsere Testmethodik zur thermischen Stabilität
0,25 W/mK gegen 200 W/mK — diese Zahlen aus den Keramik-Substratdatenblättern lesen sich wie der Beweis für eine überlegene Technologie.
Wenn der Datenblattwert zur Behauptung wird
Aluminiumoxid (Al2O3) liefert 24 bis 30 W/mK, Aluminiumnitrid (AlN) erreicht 150 bis 200 W/mK, und Siliziumnitrid (Si3N4) liegt mit etwa 90 W/mK dazwischen. Die Wärmeleitfähigkeit von Standard-FR4 mit rund 0,25 W/mK wirkt daneben wie ein Fossil. Wer diese Differenz verkauft, hat bereits die halbe Miete — das eigentliche Geschäft beginnt allerdings erst bei der Frage, ob das Bauteil unter realen Feldbedingungen tatsächlich dasteht, was der Marketing-Flyer verspricht. Wir prüfen das nicht im Laborhype, sondern an den Bilanzen der Fertigung, an den Lieferlosen und an den Querschnitten, die unter dem Mikroskop die Wahrheit zeigen.
Wer Keramik einkauft, kauft kein Material — er kauft eine Behauptung des Herstellers. Unsere Testmethodik prüft, ob die Lieferung diese Behauptung einlöst.
Der Markt für keramische Leiterplatten ist ein Markt mit verteilten Risiken. Die Material- und Verarbeitungskosten liegen deutlich über denen von FR4 — und genau deshalb ist die Frage nach der tatsächlichen Belastbarkeit keine akademische Übung, sondern eine kaufmännische Pflichtprüfung. Wir trennen im Folgenden sauber zwischen dem, was Datenblätter versprechen, dem, was standardisierte Tests belegen können, und dem, was nur die zerstörende physikalische Analyse (DPA) wirklich aufdeckt.
Thermische Performance im Vergleich: Keramik versus FR4
Die Wärmeleitfähigkeit ist der erste Hebel, an dem jeder Verkaufsingenieur zieht. Die folgende Tabelle zeigt, was technisch auf dem Spiel steht — und zwar sortiert nach Werkstoff, nicht nach Marketing-Claim:
| Parameter | FR4 (Standard) | Al2O3 | AlN | Si3N4 |
|---|---|---|---|---|
| Wärmeleitfähigkeit | ~0,25 W/mK | 24 – 30 W/mK | 150 – 200 W/mK | ~90 W/mK |
| Betriebstemperatur | ~130 – 150 °C | >800 °C | >800 °C | >800 °C |
| Spannungsfestigkeit | ~20 – 40 kV/mm | 15 – 28 kV/mm | 15 – 28 kV/mm | 15 – 28 kV/mm |
| Risszähigkeit (K_IC) | n. r. | ~3 – 4 MPa·m^0,5 | ~3 MPa·m^0,5 | 6,5 – 7 MPa·m^0,5 |
| Typischer Einsatz | Consumer, Standard-Industrie | LED, Automobil-Basis | Leistungselektronik | Automotive, High-Reliability |
AlN dominiert klar bei der reinen Wärmeableitung, Si3N4 gewinnt das Rennen, wenn es um mechanische Belastbarkeit und thermische Schockresistenz geht. FR4 bleibt da, wo es hingehört: am Ende der thermischen Hierarchie, aber mit deutlich niedrigeren Stückkosten. Wer diese Tabelle ernst nimmt, stellt schnell fest: Die Wahl des Keramiksubstrats ist keine Geschmacksfrage, sondern eine Frage nach der dominanten Ausfallursache im Zielprodukt. Ist es die Wärme, die das Design tötet, oder der mechanische Stress?
Wir empfehlen, vor jeder Materialentscheidung drei Fragen zu beantworten: Welche Verlustleistung pro Fläche wird real abgeführt? Welche Temperaturzyklen sind im Feld zu erwarten? Und vor allem — welche Lebensdauer fordert der Kunde? Wer hier nur den Datenblattwert zitiert, hat bereits das erste wirtschaftliche Risiko akzeptiert.
Standardisierte Belastungstests nach IPC-TM-650
Die IPC-TM-650 ist keine Marketingfolie, sondern die Sammlung der Testmethoden, an denen wir jede Lieferung messen. Für Keramik-Leiterplatten ist besonders die Methode 2.6.8 relevant — der thermische Belastungstest, auch Solder Float Test genannt. Hier wird der Prüfling für 10 Sekunden auf 288 °C heißes, geschmolzenes Lot gelegt. Das simuliert in verdichteter Form, was ein Reflow-Lötprozess an die Kupfer-Keramik-Grenzfläche anrichtet. Wer diesen Test besteht, ohne dass sich Blasen oder Delaminationen zeigen, hat zumindest die Basishürde genommen.
Die zweite kritische Methodenfamilie betrifft die Fertigungsakzeptanz. Hochzuverlässige Keramik-Leiterplatten werden häufig nach IPC-6012 Klasse 3 bewertet. Diese Klasse schreibt unter anderem eine minimale Restringbreite (Annular Ring) von ≥ 0,05 mm vor und definiert damit die Grenze, ab der eine Bohrung überhaupt noch als prozesssicher gilt. Das klingt nach Detail, ist aber eine der häufigsten Ausfallursachen, die wir in der DPA später unter dem Mikroskop sehen: zu dünne Restringe, die unter thermischer Last aufreißen.
Der Solder Float Test ist keine Pflichtübung — er ist die minimalste Vorprüfung, bevor wir über einen Rahmenvertrag reden.
Wir sehen bei Prüfungen immer wieder denselben Befund: Hersteller verweisen auf eine IPC-Konformität, ohne zu spezifizieren, welche Klasse tatsächlich eingehalten wird. Klasse 2 reicht für viele industrielle Anwendungen. Klasse 3 ist Pflicht, wenn das Bauteil im Feld nicht ausgetauscht werden kann — etwa unter der Motorhaube oder in sicherheitskritischen Bremssystemen. Wer Keramik kauft und Klasse 2 bekommt, hat unter Umständen Material bestellt, aber nicht die Qualität, die im Datenblatt suggeriert wird.
Automobilqualifikation: Temperaturwechselprüfung nach AEC-Q200
Im Automobilsegment führt kein Weg an der AEC-Q200-Qualifizierung vorbei. Die Anforderungen sind klar beziffert, aber nicht einheitlich — je nach Bauteilkategorie variieren die Zyklenzahlen zwischen 1.000 und 3.000 Zyklen. Die Prüfparameter sind in allen Fällen gleich: Temperaturwechsel zwischen -40 °C und +150 °C, Haltezeit (Dwell Time) an den Extremen von jeweils 15 Minuten, Rampenrate ≤ 15 °C/Minute. Was sich simpel liest, ist in der Praxis eine harte Belastung — insbesondere für die Grenzfläche zwischen Kupferleiterbahnen und Keramikträger.
Wir betrachten die AEC-Q200 deshalb nicht als Selbstzweck, sondern als Disziplinierungsinstrument für den Lieferanten. Wer die Prüfung mit dokumentierten Zwischenmessungen des elektrischen Widerstands besteht, hat einen belastbaren Ausgangspunkt. Wer die Zyklen nur als Zahl ohne elektrische Funktionsprüfung absolviert, hat uns noch nichts bewiesen. Die mechanische Integrität nach 1.000 Zyklen ist das eine — der elektrische Ausfall nach 2.500 Zyklen im Feld ist das andere.
In der Praxis halten wir bei Si3N4-AMB-Leiterplatten Schätzungen von über 5.000 Zyklen für realistisch, ohne dass wir das pauschal als Spezifikation akzeptieren würden. Die exakte Anzahl der maximalen thermischen Zyklen vor dem ersten elektrischen Ausfall variiert je nach Aufbau, Lastprofil und Herstellerprozess. Was wir fordern, ist eine prozessbegleitende Dokumentation mit elektrischer Widerstandsmessung nach jedem 250-Zyklen-Intervall — und einen Vergleich gegen das Ausgangsniveau. Wer hier nur einen Endbericht liefert, kauft sich seine eigene Unsicherheit.
Zerstörende physikalische Analyse (DPA) zur Fehlerdetektion
Die DPA ist das schärfste Werkzeug in unserem Testkasten — und gleichzeitig das, was die meisten Hersteller am liebsten vermeiden. Pro Charge werden 3 bis 5 Leiterplatten mikroskopisch im Querschnitt untersucht. Wir schleifen, polieren und betrachten die Kupfer-Keramik-Grenzfläche unter 200- bis 500-facher Vergrößerung. Was dabei sichtbar wird, offenbart die wahren Schwachstellen jedes Fertigungsprozesses.
Haarrisse und Mikrohohlräume an der Kupfer-Keramik-Grenzfläche sind die häufigsten Befunde. Diese Defekte sind unter der Oberfläche verborgen und entziehen sich der Standard-AOI (Automated Optical Inspection) ebenso wie klassischen Röntgenprüfungen. Hier hilft nur die mechanische Querschnittsanalyse — und genau das macht die DPA zum ultimativen Beweisstück.
Standard-AOI sieht die Oberfläche. Die DPA sieht, was darunter wirklich passiert.
Wir lassen die DPA gezielt nach drei Indikatoren befunden: Delamination an der Bonding-Schicht, Mikrorisse im Keramikvolumen und Restringdefekte an durchkontaktierten Bohrungen. Jeder dieser Befunde liefert einen konkreten Hebel für die Beanstandung. Wer bei einem DPA-Befund noch immer behauptet, das Bauteil sei "im Datenblatt spezifiziert", dem fehlt entweder das Verständnis für die eigene Spezifikation oder das Interesse an der Wahrheit. Beides ist geschäftlich nicht akzeptabel.
Ein wichtiger Vorbehalt: Die DPA selbst liefert keine Statistik, sondern Stichproben. Drei bis fünf Bauelemente pro Charge sind ein Kompromiss zwischen Prüftiefe und Probenzerstörung. Wer eine größere Sicherheit braucht, muss die Stichprobenregel prozessbegleitend vereinbaren — und bereit sein, den entsprechenden Preis zu zahlen.
Mechanische Optimierung durch Dehnungsschlitze und CTE-Management
Die Wärmeleitfähigkeit löst nicht das zweite große Problem keramischer Substrate: die thermische Ausdehnungsdifferenz zu Chipgehäusen und Lötstellen. Hier kommt die IPC-2221C-Richtlinie ins Spiel, die empfiehlt, dass der Unterschied im Wärmeausdehnungskoeffizienten (CTE) zwischen Substrat und Chipgehäuse ≤ 5 × 10^-6/°C betragen sollte. Das ist eine enge Vorgabe, denn reines Al2O3 liegt bei etwa 7 × 10^-6/°C, Si3N4 näher an 3 × 10^-6/°C. Die Materialwahl ist also direkt eine Frage der mechanischen Kompatibilität.
Wo das CTE-Mismatch konstruktiv nicht eliminiert werden kann, hilft ein zweiter Hebel: das Einbringen von Dehnungsschlitzen (Flex-Slots). Wir empfehlen Schlitze mit etwa 0,1 mm Breite an den Rändern des Keramiksubstrats, um die thermische Spannung bei Temperaturwechseln kontrolliert abzubauen. Diese Lösung ist nicht neu, wird aber in der Praxis häufig genug ignoriert — und führt später zu Rissen genau dort, wo der Lieferant die Belastbarkeit garantiert hatte.
Si3N4 nimmt in diesem Kontext eine Sonderrolle ein. Mit einer Risszähigkeit von 6,5 bis 7 MPa·m^0,5 ist es mechanisch deutlich robuster als AlN oder Al2O3. Wer also nicht die maximale Wärmeableitung braucht, sondern mechanische Belastbarkeit unter thermischer Schockbelastung, ist mit Si3N4 oft wirtschaftlich besser bedient — auch wenn der Stückpreis pro Quadratzentimeter höher liegt als bei Standard-Alumina. Die Rechnung geht erst dann auf, wenn man die Ausfallrate im Feld gegenrechnet.
Die wirtschaftliche Schlussrechnung
Wir schließen diesen Testmethodik-Leitfaden mit der unbequemen Frage ab, die jeder Einkauf stellen sollte: Lohnt sich die Keramik tatsächlich? Die Antwort ist keine Materialeigenschaft, sondern eine Total-Cost-of-Ownership-Rechnung. Wer bei 100.000 Stück pro Jahr zwischen FR4 mit zusätzlichen Kühlkörpern und einer Keramik-Lösung ohne externe Kühlung abwägt, muss beide Pfade bis zur Lebensdauergrenze durchrechnen — inklusive Bestückung, Prüfkosten und After-Sales-Risiko.
Wir empfehlen drei konkrete Forderungen an jeden Lieferanten von keramischen Leiterplatten:
- IPC-6012 Klasse 3 als Mindeststandard, schriftlich im Datenblatt fixiert — nicht nur als allgemeine Konformitätserklärung.
- DPA-Bericht mit Querschnittsfotos pro Charge, nachvollziehbar dokumentiert mit konkreten Befundkriterien und Annahmeschwellen.
- Elektrische Zwischenmessung während der AEC-Q200-Temperaturwechselprüfung, mindestens alle 250 Zyklen, mit dokumentierter Drift des Widerstands.
Wer diese drei Punkte ohne Widerrede liefert, hat das Recht, in den Rahmenvertrag aufgenommen zu werden. Wer an einem dieser Punkte zögert, hat an anderer Stelle etwas zu verbergen — und wir empfehlen, dort genauer hinzusehen, bevor die nächste Bestellung ausgelöst wird.
