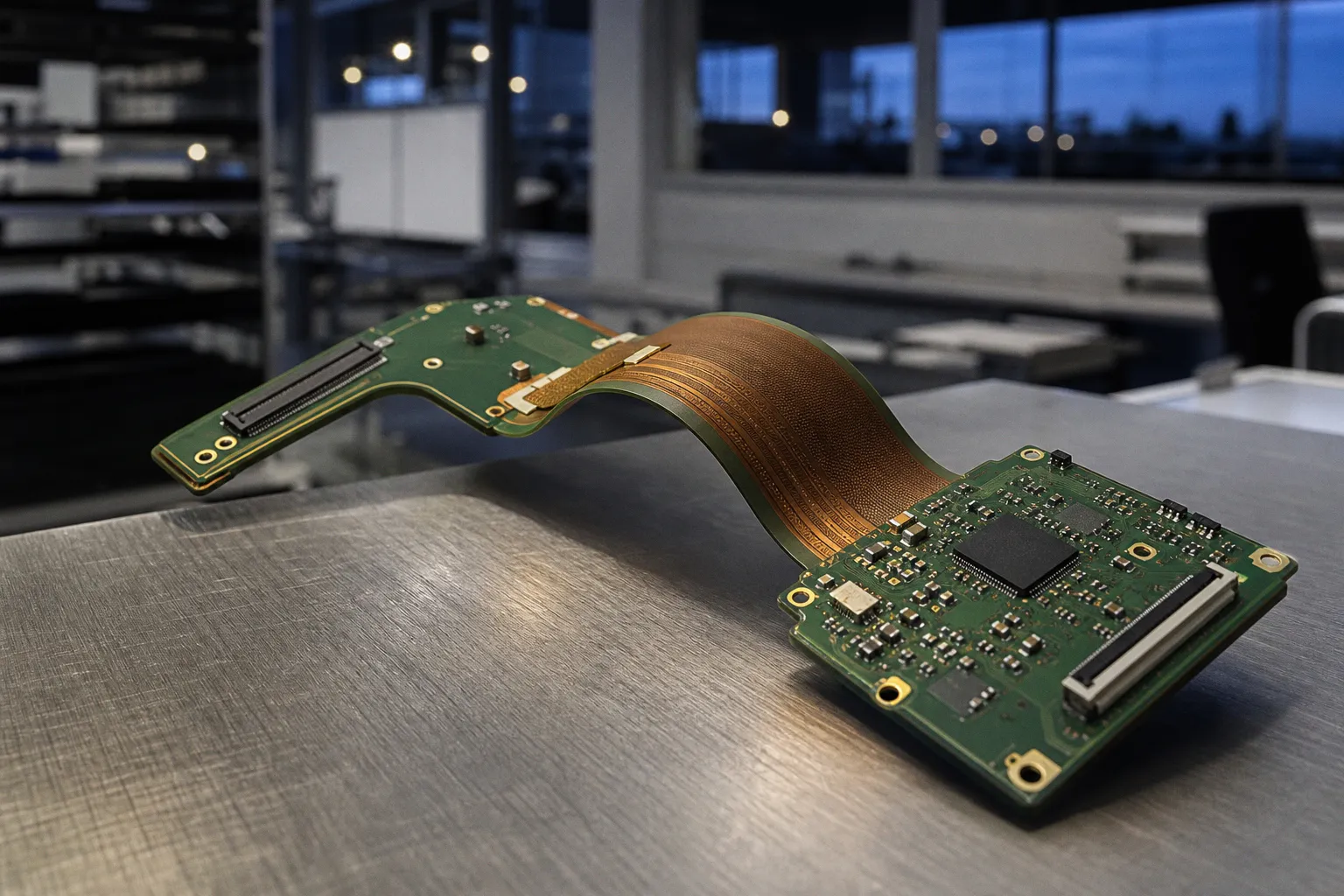

Starr-Flex-Leiterplatten oder flexible Schaltungen: Die richtige Wahl
20 bis 40 × Schaltungsdicke: In diesem Bereich liegt der Biegeradius für dynamisch belastete Flexschaltungen als praxisorientierter Näherungswert. Für eine einlagige Schaltung mit einmaliger Montagebiegung genügen dagegen häufig 3 bis 6 × Schaltungsdicke.
Zwischen beiden Fällen liegt keine Optimierung. Es liegt ein anderer Lastfall vor.
Die Gegenüberstellung Starr-Flex-Leiterplatten vs. flexible Leiterplatten beginnt deshalb nicht mit Stückkosten, Bauraum oder Lagenzahl. Sie beginnt mit der Frage, ob die Leiterplatte nach dem Einbau ruht oder ob sie definiert bewegt wird. Erst danach folgen Bestückungszonen, Steckverbinder, Microvias, Feuchteaufnahme und Prüfkonzept.
Eine reine Flexschaltung ist kein FR4-Träger mit geringer Dicke. Eine Starr-Flex-Leiterplatte ist kein Flexkabel mit auflaminierten FR4-Inseln. Beide Systeme besitzen andere Versagensmechanismen, andere Fertigungsfenster und andere Anforderungen an die Beschaffungsdokumentation.
Der Biegeradius ist kein Zeichnungsdetail. Er definiert die Dehnung im Kupfer und damit den Ausfallmechanismus.
Klassifizierung nach IPC-6013E: Der Aufbau bestimmt den Prüfpfad
IPC-6013E trennt flexible und starr-flexible Schaltungsträger in fünf Typen. Die Typisierung ersetzt keine Stackup-Freigabe. Sie verhindert jedoch, dass ein Aufbau ohne passende Leistungsanforderung ausgeschrieben wird.
| IPC-6013E-Typ | Aufbau | Typischer Einsatz |
|---|---|---|
| Typ 1 | Einlagige Flexschaltung, optional mit Versteifung | Einfache Verbindung, Sensoranschluss, Montagebiegung |
| Typ 2 | Doppelseitige Flexschaltung mit durchkontaktierten Bohrungen | Höhere Anschlussdichte, begrenzte Routing-Komplexität |
| Typ 3 | Flexible Schaltung mit drei oder mehr Leiterlagen und durchkontaktierten Bohrungen | Mehrlagiges Routing, definierte elektrische Funktionen |
| Typ 4 | Starr-Flex-Aufbau mit drei oder mehr Leiterlagen und durchkontaktierten Bohrungen | Bauteilträger mit flexibler Verbindung zwischen starren Bereichen |
| Typ 5 | Flexible oder starr-flexible Schaltung mit mindestens zwei Leiterlagen ohne durchkontaktierte Bohrungen | Aufbauten mit alternativer Verbindungstechnik |
Für die Entscheidung zwischen Flex und Starr-Flex ist Typ 4 der kritische Punkt. Hier laufen starre Bereiche und flexible Polyimidlagen nicht als getrennte Teile zusammen. Die Flexlagen werden durchgehend in den Gesamtaufbau eingepresst. Das reduziert Übergänge zwischen Kabel, Steckverbinder und Leiterplatte. Gleichzeitig erhöht es die Anforderungen an Lagenaufbau, Presszyklus, Bohrbild und Auswertung des Querschliffs.
Die starren Zonen dienen der Bauteilaufnahme, der SMT-Bestückung und der mechanischen Fixierung. Die flexiblen Zonen übernehmen die Verbindung im Bauraum. Diese Architektur ist zweckmäßig, wenn zwei oder mehr Baugruppenbereiche elektrisch verbunden und räumlich gegeneinander positioniert werden müssen, ohne dass ein Kabelsatz oder ein Steckverbinder eingesetzt wird.
Eine reine Flexschaltung ist dagegen die bessere Wahl, wenn keine bestückte starre Zone erforderlich ist und die Schaltung primär als bewegliche oder formbare Verbindung dient. Jede zusätzliche starre Lage erhöht Dicke, Pressaufwand und die Zahl der Übergangsbereiche. Ohne funktionalen Bedarf ist das keine Reserve, sondern Material im falschen Lastpfad.
IPC-2223E ist der Designstandard für flexible und starr-flexible Leiterplatten. IPC-6013E definiert Qualifikations- und Leistungsanforderungen. Diese Trennung wird in Spezifikationen oft verwischt. Das führt zu Lagenaufbauten, die zeichnerisch vollständig, aber prüftechnisch unbestimmt bleiben.
Bewegungsprofil: Montagebiegung und Dauerbiegung sind getrennte Fälle
IPC-6013E unterscheidet zwei Einbaunutzungen. „Use A“ beschreibt die Biegung während der Installation. „Use B“ beschreibt kontinuierliche Biegung mit einer in der Beschaffungsdokumentation festgelegten Zyklenzahl.
Diese Unterscheidung entscheidet über das gesamte Design.
Bei einer Montagebiegung wird die Flexzone beim Einbau positioniert und bleibt anschließend in dieser Form. Der relevante Nachweis betrifft Biegewinkel, Biegeradius, Lage der Biegeachse und die Belastung im Übergang zur starren Zone. Die Leiterzüge dürfen nicht zufällig über den Biegerand laufen. Durchkontaktierungen, Lötpads, Versteifungen und Kupferanhäufungen gehören nicht in die Biegezone.
Bei einer dynamischen Anwendung wird dieselbe Zone wiederholt gebogen. Dann reicht die Angabe „flexibel“ nicht aus. Die Beschaffung muss mindestens festlegen:
1. Biegeprofil und Biegeachse. Eine definierte Ein-Achs-Biegung erzeugt einen anderen Lastfall als Torsion oder wechselnde Biegung in mehreren Ebenen. Ohne diese Angabe ist keine belastbare Freigabe der Zyklenzahl möglich.
2. Zyklenzahl und Endkriterium. Der Lieferant kann keine Dauerbiegeeignung zusagen, wenn weder Zyklenzahl noch Prüfmethode noch Ausfallkriterium definiert sind. Elektrischer Durchgang allein genügt nicht immer. Risse im Kupfer können vor dem vollständigen Leiterbruch auftreten.
3. Radius im eingebauten Zustand. Der Radius auf der CAD-Zeichnung ist nicht maßgeblich, wenn Gehäuse, Zugentlastung oder Montagekräfte einen kleineren Radius erzwingen. Entscheidend ist der Radius am Produkt.
4. Lagenzahl in der Biegezone. Für dynamische Anwendungen gilt: möglichst wenige Lagen. Jede zusätzliche Kupferlage erhöht Dicke und Dehnung im äußeren Bereich des Biegestapels.
5. Position von Übergängen. Der Übergang Starr-Flex ist kein neutraler Bereich. Dort treffen unterschiedliche Biegesteifigkeiten aufeinander. Eine ungünstige Geometrie konzentriert die Belastung am Rand der starren Zone.
Die mechanische Stabilität bei flexiblen Leiterplatten entsteht somit nicht durch Polyimid allein. Sie entsteht aus Kupferdicke, Kupferart, Leiterzugführung, Coverlay, Gesamtdicke, neutraler Biegeachse und realem Bewegungsprofil. Fehlt einer dieser Parameter, bleibt die Aussage zur Zuverlässigkeit unvollständig.
„Dynamisch“ ohne Zyklenzahl, Radius und Biegeprofil ist keine Anforderung. Es ist eine offene Fehlerquelle.
Biegeradius: Der Zahlenwert ohne Aufbau ist wertlos
Die verbreitete Regel „zehnfache Dicke“ ist als allgemeine Designvorgabe nicht haltbar. Sie beschreibt einen einzelnen Bereich möglicher Auslegungen, nicht die mechanische Grenze aller Flexaufbauten.
Als Näherungswerte gelten in der Praxis:
- Einlagige Flexschaltungen: etwa 3 bis 6 × Schaltungsdicke.
- Doppelseitige Flexschaltungen: etwa 7 bis 10 × Schaltungsdicke.
- Mehrlagige Flexschaltungen: etwa 10 bis 15 × Schaltungsdicke.
- Dynamisch belastete Anwendungen: etwa 20 bis 40 × Schaltungsdicke.
- Montagebiegung bis 90° bei ein oder zwei Kupferlagen: mindestens 10 × Gesamtdicke als Designregel für diesen Anwendungsfall.
Die Spannweite zeigt den entscheidenden Sachverhalt: Der Radius folgt nicht einem pauschalen Faktor. Er folgt dem Aufbau.
Einlagige Flexschaltungen können bei gleichem Radius deutlich geringere Dehnung im Kupfer erzeugen als mehrlagige Systeme. Mit jeder Lage wächst die Gesamtdicke. Damit vergrößert sich der Abstand der äußeren Kupferschicht zur neutralen Biegeachse. Die Dehnung steigt. Bei dynamischer Belastung wird daraus ein Ermüdungsthema.
Starr-Flex verschiebt die Fragestellung. Die Flexzone selbst kann für die geforderte Bewegung ausgelegt werden. Kritisch bleiben jedoch die Übergänge zu den starren Bereichen. Ein kleiner Radius direkt am Starr-Flex-Übergang belastet Kupfer, Coverlay und die Grenzfläche des Aufbaus. Eine Versteifung in falscher Position verschärft diesen Effekt weiter.
Semi-Flex ist keine Alternative für dynamische Anwendungen. Bei Semi-Flex wird FR4 lokal ausgedünnt. Wiederholtes Biegen erhöht dort das Risiko für Risse im FR4 und im Kupfer. Für eine einmalige Montagebiegung kann dieser Ansatz innerhalb seines Freigabefensters funktionieren. Für Dauerbewegung ist er kein Ersatz für Polyimid-Flex.
Die korrekte Reihenfolge lautet daher: erst Bewegungsprofil, dann Biegezone, dann Lagenaufbau, dann Radius. Wer mit dem Radius beginnt und anschließend die Baugruppe darum konstruiert, erzeugt oft unnötige Schleifen im Layout.
Starr-Flex bei hoher Integration: HDI ist möglich, aber nicht folgenlos
HDI-Technik schließt Starr-Flex nicht aus. IPC-6013E umfasst flexible und starr-flexible Leiterplatten mit Blind Vias, Buried Vias, durchkontaktierten Bohrungen und HDI-Aufbaulagen. Microvias sind damit kein Grund, Starr-Flex aus der Vorauswahl zu streichen.
Sie sind aber auch kein Freifahrtschein.
Bei Starr-Flex mit HDI treffen mehrere Fertigungsmechanismen zusammen: Mehrfachpressung, Laserbohrung, Microvia-Metallisierung, Bohrregistrierung, flexible Polyimidlagen und starre FR4-Bereiche. Jeder dieser Schritte besitzt eigene Toleranzen. Ihre Überlagerung bestimmt, ob die Leiterplatte herstellbar und prüfbar bleibt.
Die Platzierung entscheidet über die Belastung. Microvias, Blind Vias und Buried Vias gehören nicht in eine aktive Biegezone. Auch im Übergangsbereich zur Biegezone ist Abstand erforderlich, weil dort lokale Dehnung und Biegesteifigkeit wechseln. Eine hohe Routing-Dichte rechtfertigt keine Via-Struktur im mechanischen Lastpfad.
Starr-Flex ist sinnvoll, wenn die Baugruppe gleichzeitig drei Bedingungen erfüllt:
- Bauteile benötigen definierte, starre Bestückungsflächen.
- Die Verbindung zwischen diesen Flächen muss im Gerät räumlich geführt werden.
- Steckverbinder oder Kabel würden zusätzliche Schnittstellen, Bauraum oder Montagevorgänge erzeugen.
Fehlt die erste Bedingung, bleibt eine reine Flexschaltung häufig klarer. Fehlt die zweite, ist eine starre Multilayer-Leiterplatte oft der robustere Aufbau. Fehlt die dritte, muss der Starr-Flex-Aufbau seine höhere Komplexität nicht zwangsläufig rechtfertigen.
Die Vorteile starr-flexibler Leiterplatten liegen damit nicht in einem allgemeinen Anspruch auf geringere Kosten oder höhere Zuverlässigkeit. Beides lässt sich ohne Stackup, Stückzahl, Prüfaufwand und Montagekonzept nicht seriös behaupten. Der Vorteil entsteht nur dann, wenn die integrierte Verbindung eine reale Schnittstelle entfernt und zugleich die erforderlichen Bestückungszonen bereitstellt.
Feuchte und Lötprozess: Polyimid speichert den Prozessfehler
Polyimidbasierte Flex- und Starr-Flex-Leiterplatten sind hygroskopisch. Das Material nimmt Feuchtigkeit auf. Beim Löten verdampft diese Feuchtigkeit. Daraus können Delaminationen, Blasen und Risse entstehen.
Das ist kein Materialfehler im engen Sinn. Es ist häufig ein Prozessfehler zwischen Wareneingang, Lagerung, Vorbereitung und Reflow.
Für Starr-Flex ist die Lage verschärft, weil starre und flexible Bereiche im selben Produkt verarbeitet werden. Ein lokaler Fehler im flexiblen Bereich kann nach dem Reflow sichtbar werden, obwohl die Lötstellen auf den starren Zonen elektrisch zunächst unauffällig bleiben. Der Befund im Querschliff muss dann Schichttrennung, Coverlay-Anbindung, Kupferbild und Übergangszone erfassen. Eine reine Sichtprüfung der Bestückungsseite reicht nicht.
Ein allgemeines Zeit-Temperatur-Profil zum Trocknen lässt sich nicht festlegen. Der Trocknungsprozess muss vom Verarbeiter für Material, Aufbau, Lagerzustand und Lötprofil qualifiziert werden. Wer pauschale Backvorgaben aus einem anderen Projekt übernimmt, ersetzt eine Prozessfreigabe durch Annahmen.
In der Beschaffungsdokumentation gehören deshalb Angaben zu Verpackung, Lagerung, Feuchtebehandlung und zulässigem Zeitfenster vor dem Lötprozess. Diese Daten stehen nicht neben dem mechanischen Konzept. Sie sind Teil davon. Delamination verändert den Aufbau. Ein veränderter Aufbau verändert die Biegebeanspruchung.
Der belastbare Verwendungsentscheid
Die Unterschiede zwischen starr-flexibel und flexibel lassen sich auf eine einfache technische Trennung zurückführen.
Die reine Flexschaltung ist die passende Wahl, wenn die Funktion in einer flexiblen Verbindung liegt und keine integrierten starren Bestückungszonen benötigt werden. Sie bleibt bei dynamischer Biegung nur dann belastbar, wenn Zyklenzahl, Radius, Biegeprofil und Lagenaufbau spezifiziert sind.
Starr-Flex ist die passende Wahl, wenn bestückte starre Zonen über eine integrierte Flexverbindung verbunden werden müssen. Der Aufbau ersetzt dann Baugruppengrenzen, Kabelwege und Steckverbinderpositionen. Er verlangt jedoch einen durchqualifizierten Lagenaufbau, kontrollierte Übergangszonen und ein Feuchtemanagement bis in den Lötprozess.
Der entscheidende Fehler liegt vor der Fertigung: Flex wird als geometrische Eigenschaft behandelt, nicht als definierter Lastfall. Sobald die Beschaffung „beweglich“ fordert, aber Radius, Zyklen und Bewegungsachse offenlässt, ist weder eine Flex- noch eine Starr-Flex-Leiterplatte belastbar spezifiziert.
