Kupferdickenmessung: Drei Prüfverfahren im Vergleich

Sie erfasst Basiskupfer, galvanischen Aufbau oder beide Anteile. Hülsenkupfer bleibt davon getrennt zu bewerten.

Die Kupferdickenmessung auf der Leiterplatte ist daher kein einzelner Messwert, sondern eine Zuordnung: Welche Kupferschicht wird an welcher Stelle mit welchem Verfahren erfasst? Mikrowiderstand, phasensensitiver Wirbelstrom und Schliffbildanalyse liefern unterschiedliche Informationen. Ihre Ergebnisse sind nicht ohne Weiteres austauschbar.

Ein Messwert ohne definierte Schicht, Messstelle und Kalibrierung ist keine Freigabegrundlage.

Normative Anforderungen: Nennwert, Mindestwert und Funktionsschicht trennen

Die Spezifikation beginnt mit der Unterscheidung zwischen Basiskupfer und galvanisch abgeschiedenem Kupfer. Basiskupfer befindet sich auf dem Laminat. Es wird beim Ätzen reduziert. Galvanisches Kupfer entsteht später, etwa in Durchkontaktierungen, Blind Vias, Microvias und auf Außenlagen.

IPC-4562 erlaubt für Basiskupfer eine fertigungsbedingte Reduzierung von bis zu 10 % gegenüber dem Nennwert. Bei nominell 35 µm sind damit mindestens 31,3 µm zulässig. Diese Angabe beschreibt das Ausgangsmaterial und die zulässige Toleranz des Kupferfoliengewichts. Sie ist keine Freigabe für eine beliebige Restkupferdicke nach Ätzen.

Bei durchkontaktierten Bohrungen greift IPC-6012. Die mittlere Kupferdicke in der Hülse muss für Klasse 3 mindestens 25 µm erreichen. Klasse 2 fordert mindestens 20 µm. Entscheidend ist dabei die Hülse, nicht die Kupferfläche neben dem Pad.

Das führt zu einem wiederkehrenden Fehler in Prüfberichten: Eine Außenlagenmessung wird als Nachweis für die Durchkontaktierung dokumentiert. Das ist physikalisch unzulässig. Die Stromdichte in der Bohrung, die Badbewegung, das Aspektverhältnis und die Anoden-Geometrie bestimmen den Kupferaufbau in der Hülse. Die Außenlage kann innerhalb der Toleranz liegen, während im Knie der Bohrung Unterkupfer vorliegt.

Für die Prüfplanung müssen mindestens vier Fragen vor der ersten Messung beantwortet sein:

• Welche Schicht ist spezifiziert: Basiskupfer, Außenlagen-Endkupfer, Hülsenkupfer oder Kupferfüllung im Via?
• Welche Messstelle ist kritisch: Leiterbildmitte, Padkante, Bohrungseintritt, Bohrungsmitte oder Bohrungsaustritt?
• Befinden sich Zinn, Nickel, Gold, Lötstopplack oder andere metallische Schichten im Messpfad?
• Dient die Messung der Serienüberwachung, der Wareneingangsprüfung oder der Ursachenanalyse eines Ausfalls?

Erst danach ist das Messverfahren festgelegt. Nicht umgekehrt.

Das Mikrowiderstandsverfahren: 4-Punkt-Messung auf freier Kupferfläche

Das Mikrowiderstandsverfahren arbeitet nach dem 4-Punkt-Prinzip gemäß ISO 14571. Zwei äußere Nadeln speisen einen definierten Strom ein. Zwei innere Nadeln erfassen den Spannungsabfall. Aus Widerstand, Kontaktgeometrie und Materialkennwert wird die Schichtdicke abgeleitet.

Der Vorteil liegt in der Trennung von Strompfad und Spannungsmessung. Kontakt- und Zuleitungswiderstände verfälschen den Messwert deutlich weniger als bei einer einfachen 2-Punkt-Messung. Auf zugänglichen, metallisch blanken Kupferflächen liefert das Verfahren eine schnelle Aussage zur lokalen Leiterschicht.

Die Methode misst jedoch nicht „Kupfer“ als isolierte Größe. Sie misst den elektrischen Widerstand eines metallischen Schichtsystems. Liegt auf dem Kupfer Zinn, wird dessen Anteil mit erfasst. Dasselbe gilt für weitere leitfähige Oberflächen. Eine Zinnoberfläche vor dem Ätzen oder eine verzinnte Leiterfläche nach der Fertigung verändert somit das Ergebnis.

Auch die Geometrie bleibt bestimmend. Der Messbereich muss ausreichend groß und homogen sein. In der Nähe von Leiterkanten, Pads, Freistellungen und schmalen Leiterzügen verändert sich die Stromverteilung. Die aus dem Widerstand abgeleitete Dicke ist dann nicht mehr direkt mit einer flächigen Kupferfolie gleichzusetzen.

Für die Mikrowiderstandsmessung gilt daher eine enge Einsatzgrenze:

1. Die Messstelle muss zugänglich und ausreichend groß sein. Feine Strukturen, BGA-Pads und schmale Leiterbahnen begrenzen die Auswertbarkeit.

2. Die Oberfläche darf keine unbekannten metallischen Zusatzschichten enthalten. Andernfalls wird die Gesamtschicht erfasst.

3. Das Gerät benötigt eine Kalibrierung für Materialsystem, Messgeometrie und Temperaturbereich. Eine pauschale Kalibrierung ersetzt diese Zuordnung nicht.

4. Die Methode misst keine Kupferdicke innerhalb einer Durchkontaktierung. Für Hülsenkupfer ist sie kein Ersatz für den Querschliff.

Bei der Wareneingangsprüfung von kupferkaschiertem Laminat oder bei der Kontrolle freier Außenlagen vor der Oberflächenveredelung ist das Verfahren zweckmäßig. Bei ENIG, HASL oder chemisch Zinn wird die Aussage ohne Schichttrennung begrenzt.

Phasensensitive Wirbelstromprüfung: Kupfer unter Lötstopplack

Die phasensensitive Wirbelstromprüfung nach ISO 21968 arbeitet berührungslos. Eine Sonde erzeugt ein hochfrequentes Magnetfeld. Dieses induziert Wirbelströme im leitfähigen Kupfer. Deren Rückwirkung verändert die komplexe Impedanz der Sonde. Der Phasenwinkel wird zur Bestimmung der Schichtdicke ausgewertet.

Der wesentliche Unterschied zur Mikrowiderstandsmessung liegt im Messpfad. Es ist kein elektrischer Kontakt erforderlich. Die Sonde kann durch eine nichtleitende Schutzschicht messen. Lötstopplack bleibt im Messabstand wirksam, verhindert die Messung aber nicht. Das ist für die Serienprüfung von Außenlagen relevant, wenn eine direkte Kontaktierung nicht zulässig ist.

Die Methode reagiert zudem weniger auf Oberflächenrauheit als kontaktierende Verfahren. Das ist bei Kupferoberflächen mit ausgeprägtem Rauprofil oder bei strukturierten Außenlagen ein Vorteil. Die Sonde erfasst jedoch einen lokalen Bereich, nicht einen mathematischen Punkt. Padgröße, Leiterbreite, Randabstand und benachbarte Kupferflächen beeinflussen die Feldverteilung.

Die Wirbelstromprüfung ist damit kein Werkzeug für jede Kupfergeometrie. Unterhalb der für Sonde und Kalibrierstandard erforderlichen Fläche wird die Messung instabil. Bei dichtem Routing kann die Sonde zugleich mehrere Kupferbereiche koppeln. Der ausgegebene Wert repräsentiert dann die elektromagnetische Gesamtsituation, nicht die Dicke eines einzelnen Leiterzugs.

Auch hier entscheidet der Aufbau:

Die Wirbelstromprüfung der Kupferdicke auf der Leiterplatte eignet sich für kontrollierte Außenlagenmessungen nach dem Lötstopplackauftrag. Sie ersetzt weder die Schichtdickenprüfung metallischer Mehrfachsysteme noch die Querschliffanalyse. Eine Röntgenfluoreszenzanalyse kann bei bestimmten metallischen Schichtsystemen eine ergänzende Rolle spielen. Sie beantwortet jedoch ebenfalls nicht automatisch die Frage nach der Kupferverteilung in der Durchkontaktierung.

Berührungslose Messung reduziert Kontaktfehler. Sie beseitigt keine Geometriefehler und keine falsche Kalibrierung.

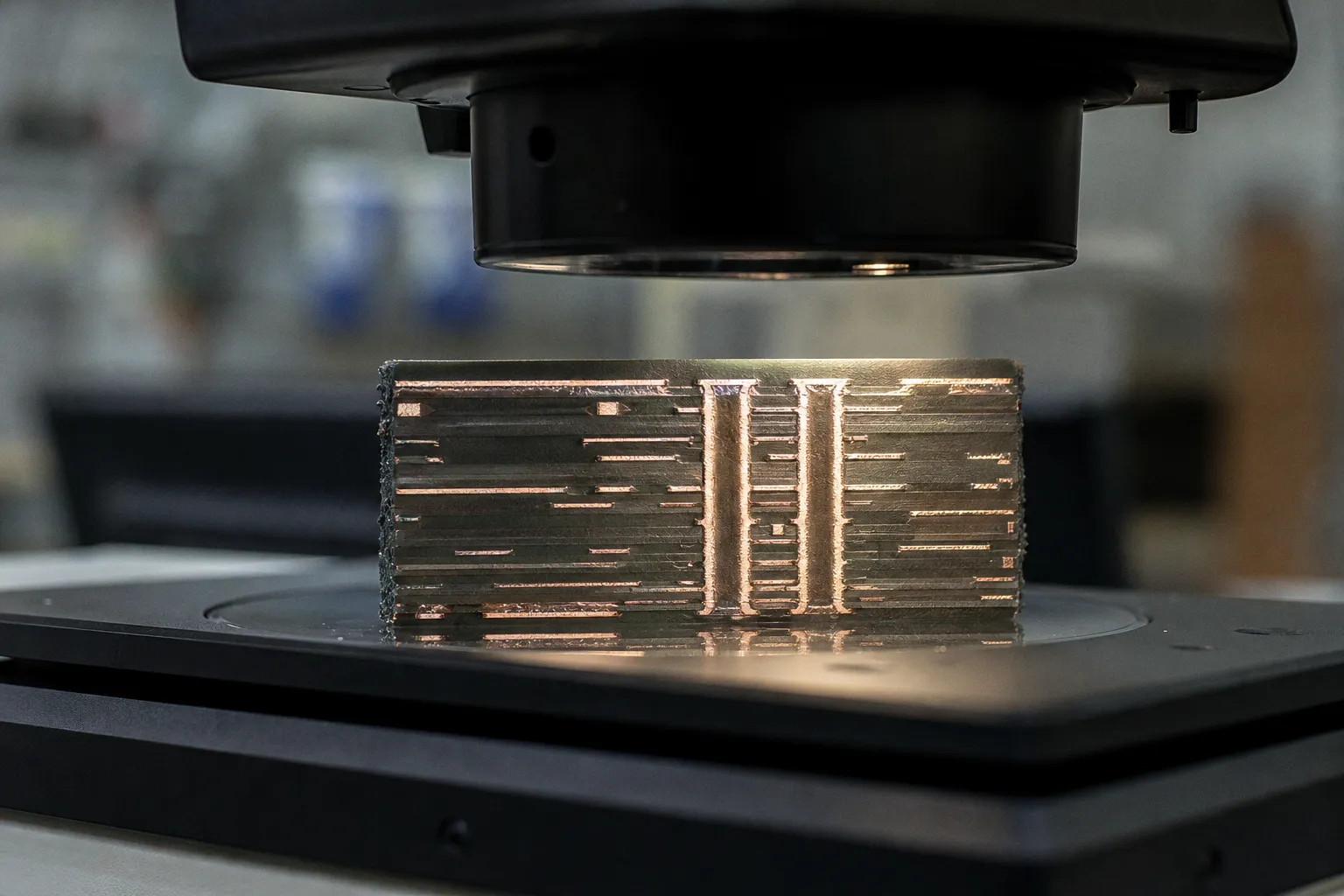

Schliffbildanalyse: Der Referenznachweis für Hülsenkupfer

Die Schliffbildanalyse nach DIN EN ISO 1463 und IPC-TM-650, Methode 2.1.1, ist zerstörend. Die Leiterplatte oder der Prüfcoupon wird definiert getrennt, in Harz eingebettet, geschliffen, poliert und mikroskopisch ausgewertet. Der Schichtaufbau wird unmittelbar sichtbar.

Das Verfahren ist langsamer als eine Handmessung. Dafür trennt es die physikalisch unterschiedlichen Schichten. Basiskupfer, galvanischer Aufbau, Zinnreste, Nickel, Gold, Lötstopplack, Harzspalten und Hohlräume liegen im Schliff nebeneinander. Die Hülse kann an Bohrungseintritt, Bohrungsmitte und Bohrungsaustritt vermessen werden.

Für die Beurteilung des Hülsenkupfers ist diese Sicht zwingend. Gerade bei hohen Aspektverhältnissen ist die Kupferverteilung nicht konstant. Unterkupfer im Zentrum oder an kritischen Kniebereichen bleibt bei Außenlagenmessungen unsichtbar. Das gleiche gilt für lokale Defekte an Microvias: unvollständige Kupferbedeckung, Einfallstellen im Via-Fill, Kontaktunterbrechungen an der Target-Pad-Grenze oder ungleichmäßige galvanische Anbindung.

Ein brauchbares Schliffbild verlangt mehr als einen Schnitt durch irgendeine Bohrung. Die Probe muss die relevante Struktur repräsentieren. Bei einer Multilayer-Leiterplatte gehören dazu zumindest:

• der kleinste qualifizierte Bohrdurchmesser,
• die höchste relevante Aspect-Ratio-Struktur,
• kritische Kupferflächenverteilungen im Panel,
• repräsentative Durchkontaktierungen und gegebenenfalls gestapelte oder versetzte Microvias,
• definierte Schnittrichtung durch die Bohrungsachse,
• ausreichende Planlage des Schliffs ohne Ausrisse oder Verrundung der Messkante.

Die Präparation kann selbst Fehler erzeugen. Übermäßiger Materialabtrag, schräger Schnitt, Kantenausrundung oder nicht ausreichende Politur verfälschen die Ablesung. Eine scheinbar dünne Schicht kann Folge eines exzentrischen Schnitts sein. Deshalb gehört zur Schliffbildanalyse ein dokumentierter Präparationsprozess, nicht nur ein Mikroskopbild mit Maßstab.

Die Schliffbildanalyse ist keine Methode für eine 100-%-Inline-Kontrolle. Ihr Platz liegt in der Erstmusterprüfung, der periodischen Prozessvalidierung, der Couponauswertung und der Reklamationsanalyse. Wenn ein Lieferlos die IPC-6012-Anforderung für Klasse 3 belegen muss, ist der Querschliff die belastbare Referenz für die Durchkontaktierung.

Messwerte richtig zuordnen: Außenlage ist nicht Hülse

In der Serienfertigung entstehen Fehlentscheidungen selten durch das Fehlen eines Messgeräts. Sie entstehen durch falsche Schlussfolgerungen aus einem korrekt gemessenen Wert.

Ein Wirbelstromwert von 35 µm auf einer Außenlage kann die spezifizierte Endkupferdicke stützen. Er belegt nicht, dass die PTH-Hülse im Bohrungszentrum 25 µm mittlere Kupferdicke erreicht. Umgekehrt weist ein Schliff mit ausreichendem Hülsenkupfer nicht zwingend nach, dass das Basiskupfer auf jeder Außenlage innerhalb der nach IPC-4562 zulässigen Toleranz liegt.

Die Prüfverfahren sind deshalb funktional zu kombinieren:

• Mikrowiderstand für freie, metallisch eindeutig definierte Kupferflächen und kontrollierte Vergleichsmessungen.
• Wirbelstrom für nichtkontaktierende Stichproben auf Außenlagen, insbesondere unter nichtleitendem Lötstopplack.
• Schliffbildanalyse für Durchkontaktierungen, Microvias, Schichtgrenzen und jede Ursachenanalyse, bei der der Aufbau selbst bewertet werden muss.

Diese Reihenfolge bildet auch eine belastbare Eskalation ab. Ein auffälliger Außenlagenwert wird zunächst gegen Schichtaufbau, Oberfläche und Kalibrierung geprüft. Bleibt die Abweichung bestehen oder betrifft sie eine funktionskritische Struktur, folgt ein Schliffbild an repräsentativer Stelle. Die zerstörungsfreie Methode dient der Flächenüberwachung. Der Querschliff entscheidet über die innere Struktur.

Fehlerbilder, die keine Handmessung aufdeckt

CAF-Wachstum, Barrel Cracks und Interconnect Defects entstehen nicht allein aus unzureichender Kupferdicke. Die Dicke bestimmt jedoch die Reserve gegen thermomechanische Belastung. Eine Hülse mit lokalem Unterkupfer reagiert auf Temperaturwechsel anders als eine gleichmäßig aufgebaute Hülse. Der kritische Bereich liegt häufig nicht dort, wo die Außenlage gemessen wurde.

Bei Microvias verschiebt sich die Fragestellung weiter. Hier ist nicht allein die Wanddicke relevant, sondern die Übergangszone zwischen Via-Boden und Zielpad. Ein kontaktierendes Widerstandsverfahren erreicht diese Struktur nicht. Wirbelstrom erfasst sie nicht geometrisch getrennt. Erst der Querschliff zeigt, ob die galvanische Verbindung geschlossen, der Via-Boden ausreichend benetzt und die Kupferfüllung frei von Einfallstellen oder Trennlinien ist.

Bei HDI-Aufbauten mit gestapelten Microvias ist eine einzelne Schliffebene ebenfalls keine vollständige Absicherung. Der Schnitt muss die relevante Stapelachse treffen. Andernfalls bleibt die kritische Grenzfläche außerhalb des Bildes. Das ist kein Einwand gegen die Schliffbildanalyse. Es ist ein Einwand gegen zufällige Probenwahl.

Die gleiche Logik gilt für Leiterzüge. Ein flächenbezogener Messwert ersetzt keine Beurteilung der geätzten Restdicke an der schmalsten Stelle. Unterätzungen, Trapezprofile und lokale Kupferverluste verändern Stromtragfähigkeit und Impedanz. Die Kupferdicke ist dann nur ein Parameter unter mehreren.

Der belastbare Vergleich

Für die Kupferdickenmessung auf Leiterplatten gibt es kein universelles Gerät. Das Mikrowiderstandsverfahren misst schnell, benötigt aber eine definierte metallische Oberfläche und bleibt für Schichtsysteme empfindlich. Die phasensensitive Wirbelstromprüfung misst berührungslos durch Lötstopplack und ist für Außenlagen effizient, setzt jedoch geeignete Geometrie und eine auf den Aufbau abgestimmte Kalibrierung voraus. Die Schliffbildanalyse zerstört die Probe, liefert aber den direkten Nachweis für Hülsenkupfer, Microvias und Schichtgrenzen.

Der Verfahrensvergleich endet damit eindeutig: Für die Außenlagenkontrolle ist Wirbelstrom meist die zweckmäßigste zerstörungsfreie Methode. Für freie, blanke Kupferflächen bleibt Mikrowiderstand ein präzises Vergleichswerkzeug. Für IPC-6012-relevantes Hülsenkupfer und jede belastbare Fehleranalyse ist der Querschliff maßgeblich.

Ein Prüfprotokoll ist erst dann belastbar, wenn Messverfahren, Schicht, Messstelle und Akzeptanzgrenze dieselbe Frage beantworten.
