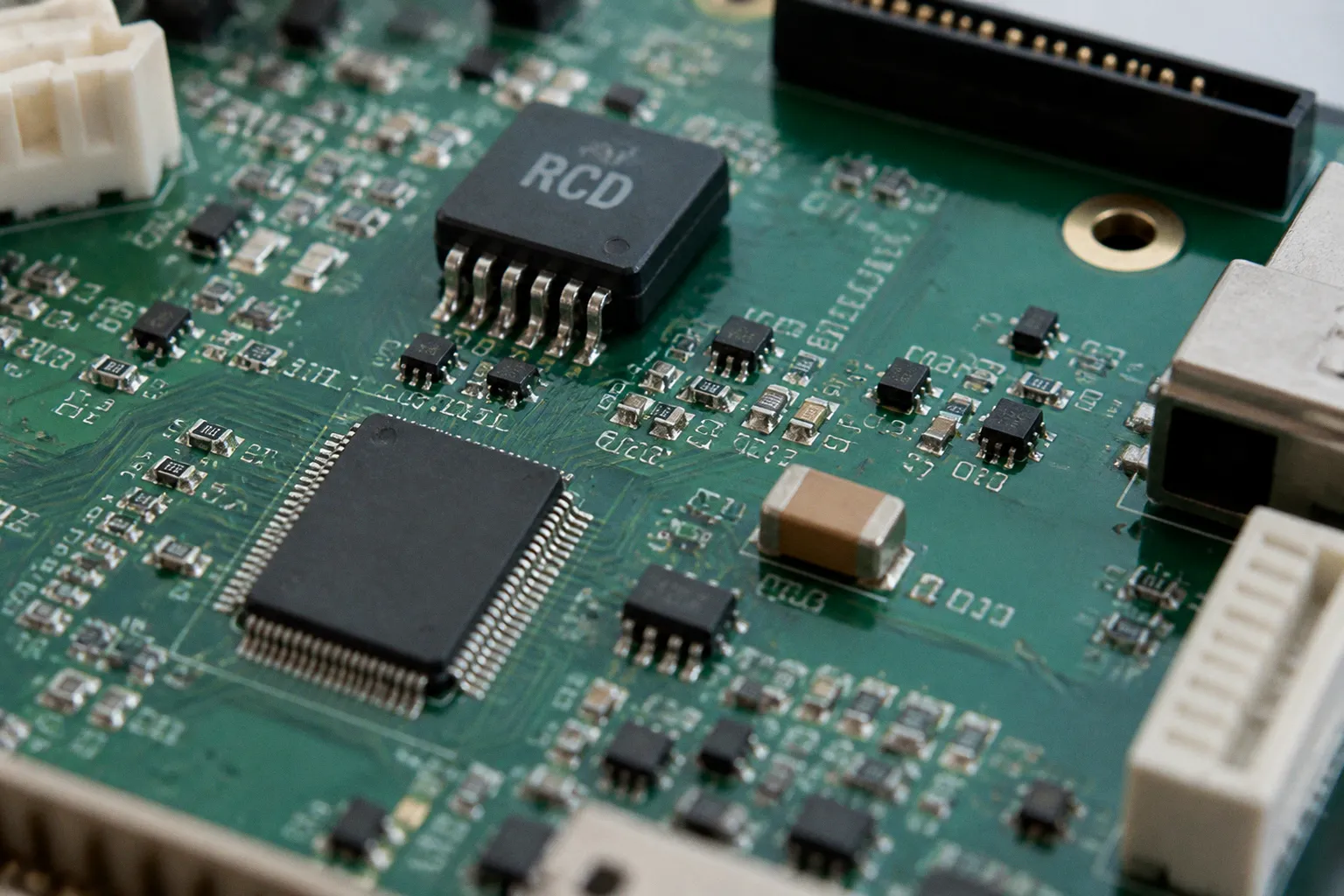

Integration von RCD-Modulen: Neue Designanforderungen für Leiterplatten
Eigentlich kennen wir RCD-Module ja eher als kompakte Blackbox, die irgendwo im Sicherungskasten verschwindet – und genau da wird es für uns Layout-Entwicklerinnen interessant.
Wie CircPro (UK) Limited jetzt in einem Patententwurf vorstellt, verlagert sich der Aufbau eines Fehlerstromschutzschalters zunehmend in eine integrierte Leiterplatte, die gemeinsam mit dem Stromwandler in einem gemeinsamen Gehäuse arbeitet. Das ist ein Schritt, der unsere gewohnten Designregeln nicht umstößt, aber spürbar erweitert.
Warum uns die Integration am CAD-Arbeitsplatz beschäftigt
Wenn Stromwandler und PCB in einer Baugruppe verschmelzen, wandern Aspekte, die früher rein mechanisch gelöst wurden, direkt in unseren Layoutbereich. Der Stromwandler sitzt typischerweise zentral, die Sensorauswertung und die Abschaltlogik liegen auf der Platine – und damit müssen wir plötzlich Dinge beachten, die im klassischen RCD-Layout keine Rolle spielten. Denken Sie beim Routing daran, dass die Leiterbahnen um den Wandler herum definierte Kriech- und Luftstrecken einhalten müssen, gerade weil hier Schutzkleinspannung und netzspannungsführende Pfade auf engem Raum zusammentreffen. In der Praxis sehen wir immer wieder, dass diese Abstände zwar im Schaltplan sauber getrennt wirken, im realen Footprint aber durch Steckverbinder oder SMD-Bauteile unter Spannung geraten. Nehmen Sie sich beim ersten Review bewusst Zeit, die Zonen zwischen Wandlerfenster und Sekundärverdrahtung sauber zu trennen.
Ein weiterer Punkt, der im Arbeitsalltag am CAD-System gerne unterschätzt wird: Der Lötstopplack rund um den integrierten Wandler erfüllt nicht nur optische Aufgaben, sondern ist Teil der Isolation. Achten Sie darauf, dass die Freistellungen am Wandlerkern großzügig genug dimensioniert sind und keine Kupferflächen unter Spannung über die vorgesehenen Abstände hinaus ragen. Wenn Sie hier am Bestückungsdruck oder im Panel sparen, riskieren Sie im Feld genau die Ausfälle, die klassische Schutzschalter vermeiden sollen.
Was die Ankündigung für unsere Designpraxis bedeutet
Nach dem, was CircPro (UK) Limited in seinem Patententwurf beschreibt, geht der Trend klar zu höherer Integrationsdichte im Schutzschalter selbst. Für uns bedeutet das: Die Leiterplatte wird zum tragenden Element der Schutzfunktion, nicht mehr nur zum Träger der Auswerteelektronik. Bei der nächsten Anfrage aus der Schutzgeräteentwicklung lohnt es sich daher, frühzeitig die mechanischen Schnittstellen mit dem Wandlerhersteller abzustimmen, statt erst im Layout-Review festzustellen, dass der Footprint nicht zu den verfügbaren Wandlergehäusen passt.
Behalten Sie außerdem im Blick, dass die MK-Produktreihe des Unternehmens nach Herstellerangaben auch Lösungen für den Überspannungsschutz und die Lichtbogenfehlererkennung umfasst. Wenn solche Funktionen ebenfalls auf eine gemeinsame Platine wandern, steigt die Anzahl der diskreten Bauteile rund um den Wandler spürbar – und damit die Gefahr, dass die Mindestabstände in der Hektik des Routings zusammenschmelzen. Wir empfehlen, vor dem ersten Kupferabwurf eine kurze DRC-Konfiguration speziell für diese Baugruppe anzulegen, die Kriechstrecken, Lötstopplack-Freistellungen und Bauteilabstände rund um den Wandler als eigene Prüfregel mitführt.
Was sich aus der heutigen Ankündigung noch nicht ablesen lässt, ist, wie offen die Schnittstellen und Footprint-Vorgaben für Drittanbieter sein werden. Solange wir darauf warten, tun wir gut daran, eigene modulare Layoutblöcke für Stromwandler-Sektionen vorzuhalten – dann können wir künftige Designrevisionen ohne kompletten Neuaufbau umsetzen.
