3D-Leiterplattenlayout: Lohnt sich der Design-Mehraufwand?

Nicht, weil die Leiterplatte zu groß wäre, sondern weil ein Stecker 1,8 mm in den Bauraum ragt, ein Bauteil mit dem Kühlkörper kollidiert und unter einem BGA ein Via auf einer Innenlage landet, mit der niemand gerechnet hat. In der reinen 2D-Sicht ist das alles unsichtbar. Im 3D-Viewer wäre es Sekunden nach dem Platzieren aufgefallen. Genau an dieser Stelle beginnt die ehrliche Diskussion über 3D-Leiterplattenlayout, weil sie keine Theoriefrage ist, sondern eine ganz praktische Investitionsentscheidung: Zahlen wir den Preis lieber früher in der Bauteilbibliothek oder später in der Werkstatt und im EMV-Labor?

Der vermeintliche Mehraufwand: Was die Bauteilbibliothek wirklich kostet

Die populärste Ausrede gegen 3D-PCB-Design ist der Bibliotheksaufwand, und ja, er ist real. Wenn Sie heute ein neues Fünf-Tage-Projekt beginnen, dann frisst die Pflege und Erstellung von Footprints, Schaltsymbolen und 3D-STEP-Modellen schnell ein bis zwei Tage. Das klingt nach viel, ist aber relativ, sobald man die zweite und dritte Iteration mitzählt. Sobald ein Footprint einmal sauber parametrisch aufgebaut ist, mit korrektem Landpattern nach IPC, einem gepflegten 3D-Body und einem konsistenten Schaltsymbol, lässt er sich in jedem Folgeprojekt per Drag-and-Drop wiederverwenden, ohne dass noch einmal Hand angelegt werden muss.

Wer zusätzlich auf Online-Bibliotheken zurückgreift, kann den Aufwand weiter drücken. Anbieter wie SamacSys liefern in über 80 Prozent der Anfragen ein passendes 3D-Modell innerhalb von 24 Stunden, und Plattformen wie die CADSTAR Online-Bibliothek halten heute über 250.000 Teile fertig parametrisch vor. Das heißt: Der initiale Aufwand ist ein Sockel, kein laufender Kostentreiber. Nach drei, vier Projekten amortisiert sich dieser Sockel, weil die Bauteilrecherche nicht mehr zum Tagesthema wird, sondern zur Minutenfrage.

Wer seine Footprint-Bibliothek konsequent aufbaut, merkt schnell, dass der Aufwand nicht linear mit der Anzahl der Bauteile wächst. Die meisten Projekte verwenden zwischen 60 und 80 Prozent wiederkehrende Bauelemente — Widerstände, Kondensatoren, Standard-ICs, gängige Steckverbinder. Wer diese einmal sauber parametrisch erfasst, hat für den größten Teil künftiger Designs schon vorgesorgt. Übrig bleiben projektspezifische Sondertypen, oft nicht mehr als zehn bis zwanzig Bauteile pro Projekt, deren 3D-STEP-Modell sich aus dem Hersteller-Datenblatt oder einer Online-Bibliothek in Minuten beschaffen lässt. Wichtig ist dabei weniger die Frage, ob jedes Bauteil ein perfektes STEP-Modell bekommt, sondern ob die Modelle zueinander konsistent sind — eine konsistente Bibliothek mit 500 Bauteilen schlägt eine inkonsistente mit 5.000.

3D-Bauteilbibliotheken sind kein wiederkehrender Aufwand, sondern eine Investition, die mit jedem Projekt billiger wird.

Echtzeit-Kollisionsprüfung: Das Sicherheitsnetz, das 2D nicht bietet

Wenn Sie im 2D-Layout prüfen, dann prüfen Sie Abstände zwischen Leiterbahnen, Pads und Vias, dazu Lötstopplackfreistellungen und Mindestabständen nach IPC-2221 oder IPC-2222. Was in 2D prüfbar ist, ist aber nur ein Bruchteil dessen, was eine Baugruppe tatsächlich ausmacht. Die 3D-Kollisionsprüfung, im Werkzeug-Jargon 3D Clearance Check, ergänzt diese elektrische und fertigungsbezogene Prüfung um genau die Ebenen, die in der reinen Leiterplatte unsichtbar sind: Bauteilhöhe gegen Gehäuseinnenwand, Stecker gegen Kühlkörper, Abstandshalter gegen benachbarte Bauteile und Platinenrand gegen Gehäusenut.

In der Werkstatt fängt dieses Sicherheitsnetz überraschend viele Fehler ein:

• Stecker ragen in Bereiche, die der Gehäusedeckel als Sackloch ausführt.
• Elkos berühren den Kühlkörper, der ursprünglich zwei Millimeter weiter außen geplant war.
• Pick-and-Place-Düsen kollidieren mit großen Bauteilen auf der Nachbarseite.
• Bohrungen für Befestigungsschrauben treffen Pads oder Leiterbahnen, die im 2D friedlich wirkten.

Jeder dieser Punkte wäre im realen Aufbau eine Rückmeldung aus der Bestückung, aus der Montage oder im schlimmsten Fall vom Feld. In 3D ist er eine Warnung in Echtzeit, mit Klick auf das Bauteil und einer klaren Maßangabe, sodass wir noch am Layout korrigieren können, bevor der Fertiger überhaupt ein Angebot geschrieben hat.

Was dabei oft unterschätzt wird, ist die dritte Dimension der Bestückbarkeit: Pick-and-Place-Düsen brauchen nicht nur eine freie Fläche, sondern auch freie Höhe über den Nachbarbauteilen. Ein großer Elko neben einem Microcontroller-Quadrat zwingt die Düse zu einer komplexen Anflugbahn, die in der reinen Footprint-Sicht niemand prüft. Erst die 3D-Sicht zeigt, ob der Bestückungsautomat das Bauteil überhaupt setzen kann, ohne mit der Düse gegen ein Nachbarbauteil zu fahren. Wer einmal erlebt hat, wie eine ganze Serie zurückgeht, weil ein Bauteil auf der Bottom-Seite den Düsenanflug blockiert, weiß diesen Unterschied zu schätzen.

Nahtlose ECAD-MCAD-Kollaboration: Ende des Datei-Pingpong

Wer schon einmal mit der Mechanik-Kollegin am Telefon saß und die zehnte Iteration einer STEP-Datei hin und her geschickt hat, kennt das Gefühl: ein Medienbruch pro Review-Runde, ein Versionskonflikt pro Tag und ein PDF-Kommentar, der drei Tage braucht, bis er im Layout ankommt. Die ECAD-MCAD-Integration über standardisierte Formate wie STEP, ACIS oder das eigens für diesen Austausch entwickelte IDX ersetzt diesen Pingpong durch eine gemeinsame, lebendige Datenbasis.

Wir haben das in mehreren Projekten so umgesetzt: Die Mechanik-Konstrukteurin arbeitet weiter in ihrem SolidWorks oder Creo, wir als Layout-Entwicklerinnen im Altium, Mentor oder CADSTAR. Beide Welten lesen und schreiben dieselben Geometrie­informationen. Ändert die Konstrukteurin eine Gehäusewand, sehen wir das nicht als E-Mail, sondern als neue Geometrie im ECAD. Ändert die Layout-Seite die Bauteilposition, taucht sie im Mechanik-Modell auf, ohne dass manuell eine Datei hin- und herkopiert wird.

Diese Art der Integration ist kein Komfort, sondern ein Geschwindigkeitshebel. Wenn beide Disziplinen auf demselben Stand arbeiten, sinkt die Zahl der Review-Schleifen pro Zyklus deutlich, weil Konflikte nicht erst nach der Bestückung auffallen, sondern bereits beim Klick auf das nächste Bauteil im 3D-Viewer. Das ist nicht Bequemlichkeit, das ist eine Verkürzung der Time-to-Market um mehrere Wochen, in einem volatilen Markt oft der entscheidende Vorsprung.

In der Praxis sind es vor allem drei Reibungspunkte, die durch eine saubere ECAD-MCAD-Brücke verschwinden: die wiederkehrende Frage, ob eine Gehäusewand wirklich an der Stelle sitzt, die im PDF stand, das ewige Hin und Her bei Bohrlochrastern für Befestigungspunkte und die Diskrepanz zwischen einer STEP-Datei vom Vormonat und dem aktuellen MCAD-Stand. Wer das einmal erlebt hat, möchte die Brücke nicht mehr missen, auch wenn die Einrichtung in den ersten Wochen durchaus Reibung kostet, weil die Konventionen für Benennung, Layer-Zuordnung und Aktualisierungsintervalle erst einmal festgelegt werden müssen.

Starrflex und 3D-MID: Wo das 2D-Layout physikalisch versagt

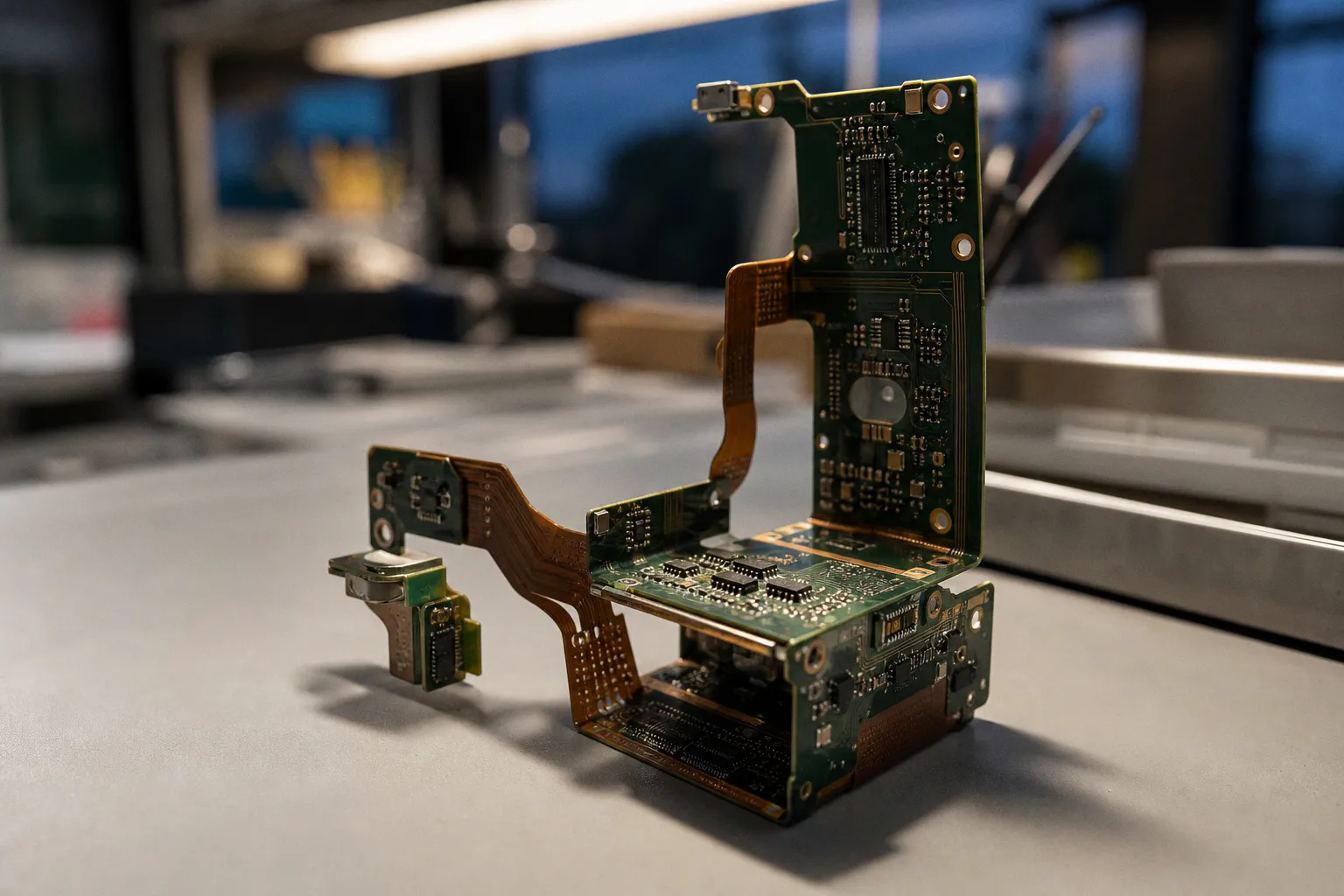

Starrflex-Leiterplatten sind ein Kapitel für sich. Im flachen Zustand sieht das Layout oft völlig harmlos aus, die Starrbereiche sitzen sauber, die Flexzonen sind mit Biegeradius und Leiterbahnführung ordentlich konstruiert. Erst im gefalteten Zustand zeigt sich, was die Konstruktion wirklich aushält. Wir simulieren den Biegevorgang im 3D-Layout, legen die Starrbereiche in Einbauposition, falten die Flexzone mit ihrem realen Radius und sehen dann, ob Leiterbahnen knicken, ob Via-Pads in der Krümmung überfordert werden und ob ein Bauteil in der Falzposition gegen das Gehäuse drückt. Genau hier spielt 3D seine größte Stärke aus, weil es das Endprodukt zeigt und nicht die CAD-Annahme.

Eine konzeptionell andere, aber verwandte Disziplin sind 3D-MID-Baugruppen, also mechatronisch integrierte Bauteile, bei denen die Leiterbahnen nicht auf einer flachen Platine, sondern auf einem spritzgegossenen, dreidimensionalen Kunststoffträger sitzen. Hier verliert die klassische Footprint-Bibliothek ihren Sinn, weil das Bauteil in x, y und z gleichzeitig existiert. Wer heute schon in 3D layoutet, hat einen klaren Wissensvorsprung für MID-Projekte, weil die Denkweise, mit STEP-Modellen statt mit flachen Symbolen zu arbeiten, identisch ist.

Was bei Starrflex besonders tückisch ist: schon eine kleine Biegeradius-Unterschreitung kann in der Falzposition zu Leiterbahnrissen führen, die im Flachlayout niemand sieht. Die IPC-2223 gibt hier zwar Empfehlungen, aber die visuelle Kontrolle im 3D-Faltzustand ist durch nichts zu ersetzen. Wir haben Layouts gesehen, die im flachen Zustand tadellos aussahen und erst nach dem ersten Falten an der Krümmungsinnenseite gerissen sind. Hätten wir die Faltsimulation vorher gemacht, wäre das Bauteil einfach in der Flexzone neu positioniert worden, und die ganze Chargeware wäre nicht durchs EMV-Labor gefallen.

Wer heute in 3D layoutet, morgen in Starrflex simuliert und übermorgen ein 3D-MID-Projekt bekommt, hat bereits das richtige Werkzeug im Kopf.

Die Zeitbilanz: Wie 3D den Projekttakt vorgibt

Versuchen wir einmal, das Thema als Rechnung zu lesen. Ein klassisches Layout-Projekt verteilt seine Zeit ungefähr so:

• 20 Prozent Bauteilrecherche und Bibliothekspflege
• 35 Prozent Routing und Lagenaufbau
• 20 Prozent DRC, DFM und Datenaufbereitung
• 15 Prozent Review-Schleifen mit Fertigung und Mechanik
• 10 Prozent Puffer für Korrekturen

In einem konventionellen 2D-Setup bleibt der Anteil für Bibliothek und Review nahezu unverändert hoch, egal wie routiniert das Team ist. Sobald 3D durchgängig genutzt wird, wandert Zeit aus den rechten Spalten in die linken. Bauteilrecherche wird zur Ein-Klick-Aktion aus der Online-Bibliothek, Review-Schleifen werden kürzer, weil Konflikte vor dem Versand auffallen statt nach der Bestückung. Wer einmal eine eingespielte 3D-Bibliothek und ein eingearbeitetes Team hat, kann die Prototyp-Entwicklungszeit spürbar verkürzen, weil die typische Reaktionskette aus Fehler, Rückmeldung, Nacharbeit und neuem Fertigungslauf in dieser Form nicht mehr stattfindet.

Das ist kein Tagesgeschäft von morgen. Wer seine Bibliothek noch nicht hat, wer STEP-Modelle manuell nachpflegen muss und wer keine ECAD-MCAD-Brücke konfiguriert hat, wird die Zeitvorteile nicht sofort ernten. Aber der Trend ist eindeutig: 3D-Workflows verschieben Zeit vom Reagieren ins Agieren, und genau das macht in einem Markt, in dem jede Iteration Geld kostet, den Unterschied.

Der entscheidende Hebel liegt nicht in der Anschaffung teurer Tools, sondern in der Disziplin, mit der eine Bibliothek gepflegt wird. Eine unvollständige, halbherzig parametrisierte 3D-Bibliothek erzeugt mehr Fehlalarme als sie verhindert, weil Maße inkonsistent sind und STEP-Modelle aus unterschiedlichen Quellen nicht zusammenpassen. Wer hier konsequent arbeitet, Standardisierung ernst nimmt und die Bibliothekspflege als festen Bestandteil des Layout-Prozesses verankert, hat den größten Teil der Investition schon geleistet. Dazu gehört auch, STEP-Modelle nicht einfach aus dem Datenblatt zu kopieren, sondern in einem einheitlichen Koordinatensystem zu verankern, mit konsistentem Nullpunkt und dokumentiertem Toleranzfeld.

Unser Verdikt aus der Werkstatt

Wenn Sie als Layout-Entwicklerin über 3D nachdenken, lohnt sich der Blick auf den konkreten Projektmix. Reine 2D-Boards mit diskreten Bauteilen, Standard-Steckern und großzügigem Bauraum werden auch in den nächsten Jahren mit klassischen Workflows zuverlässig funktionieren, da gibt es keinen Grund, etwas zu ändern. Sobald aber Bauhöhe, enge Gehäuse, Starrflex-Biegezonen oder MID ins Spiel kommen, ist 3D-Leiterplattenlayout keine Spielerei mehr, sondern das Werkzeug, das genau jene Fehler verhindert, die in der Vergangenheit unsere Werkstattkosten und Field-Returns getrieben haben.

Unser pragmatischer Rat aus der Praxis: Bibliothek jetzt aufsetzen, Online-Quellen konsequent nutzen, ECAD-MCAD-Brücke einmal sauber konfigurieren und die ersten drei Projekte bewusst als Investitionsphase akzeptieren. Danach rechnet sich das Thema von selbst, weil die Fehler, die 2D nicht sehen konnte, schlicht nicht mehr beim Fertiger aufschlagen — und genau das ist der Punkt, an dem 3D-Leiterplattenlayout keinen Mehraufwand mehr bedeutet, sondern schlicht bessere Arbeit.
