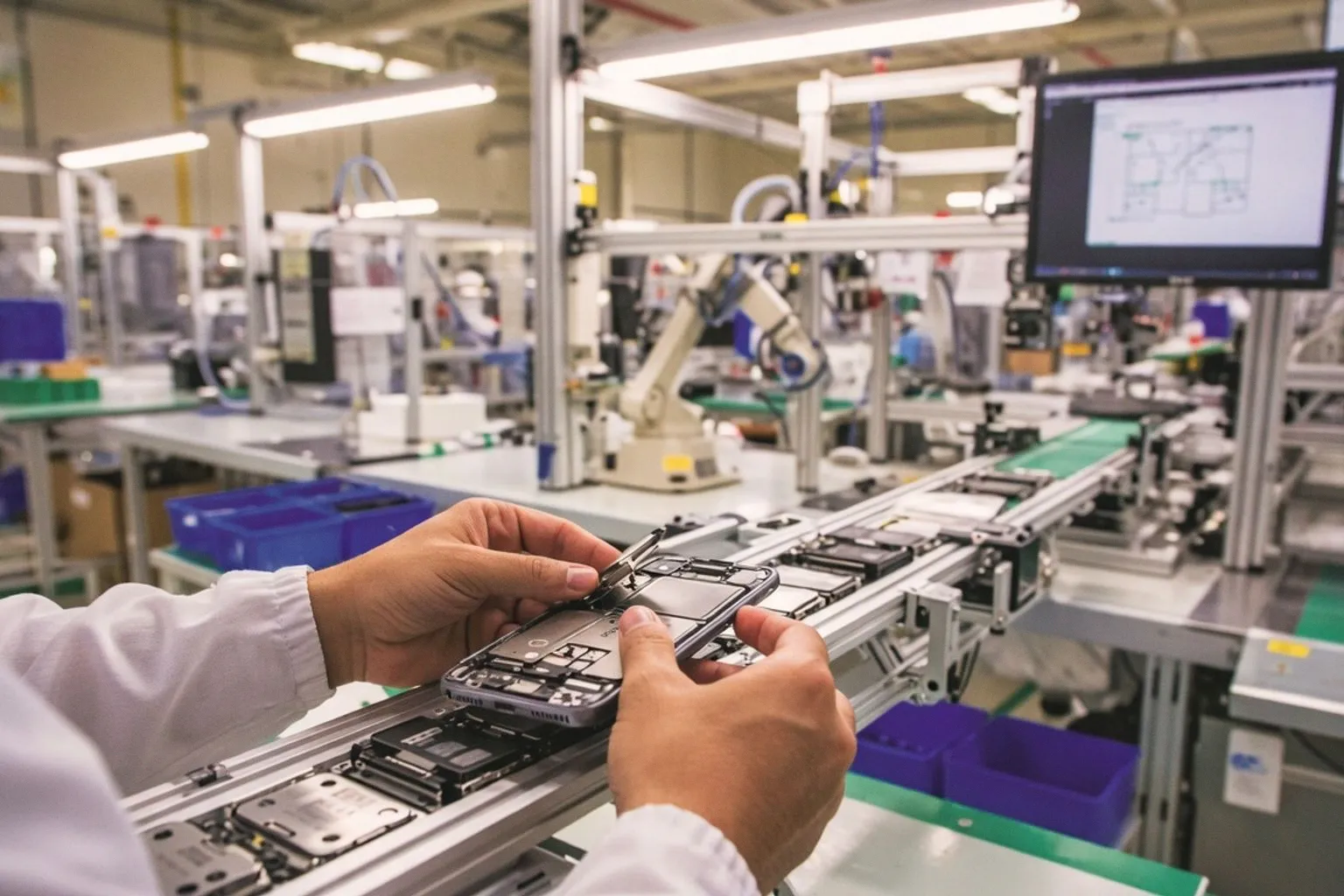

Indiens Elektronikproduktion: Lokale Fertigungstiefe und steigende Anforderungen an Leiterplatten

Für europäische Leiterplattenhersteller verschiebt sich damit sowohl die Verfügbarkeit bestimmter Komponentenfamilien als auch das Anforderungsprofil an Substrate, die in den neu entstehenden Fertigungslinien verarbeitet werden.

Pastendruck: 0,1 mm ist keine Zielmarke mehr

Im selben Marktumfeld formuliert Sakthivel P von MST Manufacturing Technologies im Fachportal Electronics For You Business eine harte Prozessgrenze: „Precision is no longer optional; The race now is beyond 0.1 mm in solder paste printing." Die Aussage verschiebt die Anforderungen an die Schablonenfertigung direkt nach unten. Elektroformierte Schablonen werden in diesem Aperturbereich zum Standard, Laserschnitt allein liefert keine reproduzierbare Pastenfreigabe und keine definierte Lotkugelbildung mehr. Die SPI muss Pastenvolumen in Aperturen unter 100 µm noch auflösen; Standardmessfenster im 200-µm-Bereich stoßen hier an ihre physikalische Grenze. Auch die Pastenrheologie ist betroffen: Körnung, Flussmittelanteil und Standzeitverhalten müssen auf sub-100-µm-Geometrien abgestimmt sein.

Halbleiterausbau zieht Substratqualifizierung nach

Wie dqindia.com berichtet, generiert das indische Halbleiterprogramm konkrete Folgeaufträge für die Elektronikfertigung. Für Leiterplattenhersteller bedeutet das verschärfte Eingangsspezifikationen bei den Materialdaten: Hoch-Tg-Substrate mit definierten Dk-Werten, kontrolliertem Z-CTE und CAF-stabilen Via-Anbindungen werden zum Standard für Test- und Packaging-Anwendungen. Reine Datenblattwerte reichen für die Qualifizierung nicht. Verlangt werden Messprotokolle nach anerkannten Prüfnormen und belegte Ausfallraten unter beschleunigter thermischer und elektrischer Belastung. Der Tg-Wert allein, ohne dokumentiertes Messverfahren und Probenhistorie, ist im Qualifizierungsgespräch kein Argument.

Audit-Liste für die eigene Fertigung

Drei Prüfpunkte ergeben sich unmittelbar aus den genannten Anforderungen:

• Schablonenapertur: Ist die Eigenfertigung oder der Schablonenlieferant auf Aperturbreiten unter 100 µm qualifiziert? Elektroformierte Schablonen mit definierter Wandkantenqualität bleiben Referenz. Lieferantenfreigaben ohne dokumentierte Aperturgeometrie und Wandkantenrauheit sind im sub-100-µm-Bereich nicht ausreichend.
• SPI-Auflösung: Liefert die Lotpasteninspektion reproduzierbare Volumenwerte bei Aperturgeometrien unter 100 µm? Standardauflösungen und Standardmessfenster versagen in diesem Bereich. Die Wiederholgenauigkeit der Volumenmessung muss auf das Aperturformat abgestimmt sein.
• Substratdokumentation: Sind Hoch-Tg-Multilayer mit vollständigem Messdatensatz im Portfolio? Für Halbleitertestanwendungen genügen Werkstoffangaben ohne Tg-, Dk-, CAF- und Delaminationsdaten nicht. Die Verfügbarkeit von Querschliffen und Messprotokollen wird zum Auswahlkriterium.

Die indische Lokalisierungsdebatte bleibt damit nicht abstrakt. Sie liefert der europäischen Leiterplattenfertigung eine konkrete physikalische Anforderungsliste, die in Schablonen-, SPI- und Substratspezifikationen messbar wird. Wer in den nächsten zwölf Monaten Substrate oder Bestückungsdienstleistungen in diese Lieferketten liefern will, muss die eigenen Messprotokolle jetzt gegen sub-100-µm-Aperturen und Halbleitertest-Spezifikationen prüfen.
