Hochleistungs-Verbindungsmaterialien und Fertigungstrends für moderne KI-Leiterplatten

Indium Corporation stellte eine Palette an Sinter- und Lötwerkstoffen sowie Präzisions-Preforms vor, die genau auf diese Herausforderungen zugeschnitten sind.

Hochleistungs-Verbindungsmaterialien und Fertigungstrends für moderne KI-Leiterplatten

Kennen Sie das? Das Multi-Chip-Modul im DRC-Check, und trotz aller Mühe meldet das Tool wieder thermische Überlappungen oder zu hohe Zuverlässigkeitsrisiken im Bond-Line-Bereich. Gerade bei den immer dichteren Substratanordnungen für KI-Anwendungen scheitern wir in der Praxis oft an den werkstofflichen Grenzen. Nun zeigen zwei ganz unterschiedliche Ansätze von der SEMICON Taiwan, wie wir zukünftig vielleicht weniger Kompromisse eingehen müssen.

Neue Verbindungsmaterialien für mehr Zuverlässigkeit

Wir sprechen hier von Materialien wie der patentierten Durafuse® LT Lötlegierung, die speziell für feinste Pitch-Anwendungen entwickelt wurde, wo Wärpage-Kontrolle und Zuverlässigkeit immer kritischer werden. Die Fokussierung liegt klar auf dem thermischen Management – also genau der Schwachstelle, die uns in der Simulation oft schlaflose Nächte bereitet. Interessant für uns ist der Hinweis auf Lösungen für lösemittelfreie und flussmittelfreie Prozesse, die im Advanced Packaging immer relevanter werden. Wenn wir also beim nächsten Review die thermischen Simulationen durchlaufen lassen, sollten wir die Verfügbarkeit solcher skalierbaren Produktionswerkstoffe im Hinterkopf behalten.

KI-Server-Boards mit neuen Dimensionen

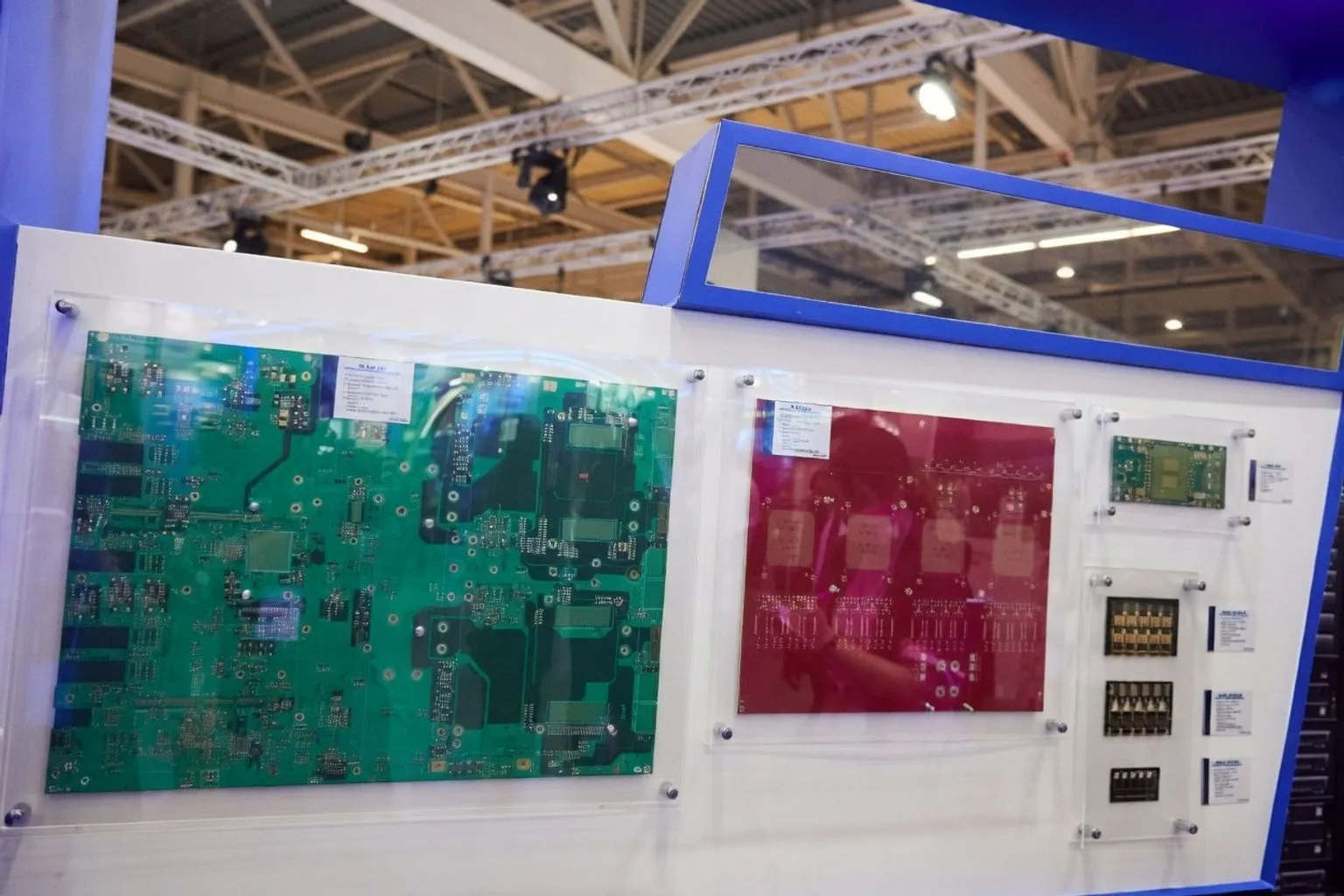

Parallel dazu hat Zhen Ding Technology Fertigungslösungen für AI-Serverleiterplatten gezeigt, die mit bis zu 34 Lagen arbeiten. Hier wird die Material- und Prozessinnovation auf der Leiterplattenebene sichtbar: Moderne SLP-Feinstleiterstrukturen, verlustarme M8-Materialien und Via-in-Pad-Plated-Over-Verfahren sind die Stichworte. Diese Technologien sind nicht nur für die reine Signalführung gedacht, sondern adressieren explizit die Anforderungen bandbreitenintensiver Rechenzentren. Für uns im Layout bedeutet das: Die Designregeln für solche High-End-Boards werden sich weiter verschärfen, und die Abstimmung mit dem Fertiger wird noch entscheidender, um die Leistungsfähigkeit dieser komplexen Lagenstapel überhaupt realisieren zu können.

Was das für unseren Design-Alltag bedeutet

Beide Nachrichten unterstreichen einen Trend, den wir schon länger spüren: Materialien sind keine bloßen Komponenten mehr, sondern werden zu einem systemkritischen Leistungsfaktor. Sie beeinflussen Ausbeute, Zuverlässigkeit und die gesamte PPAC-Bilanz (Power, Performance, Area, Cost). Die gute Nachricht: Es gibt produktionserprobte Lösungen, die den Weg zur Marktreife verkürzen können. Bleiben wir also dran, diese Materialdatenblätter nicht nur zu archivieren, sondern aktiv in unsere frühen Layoutplanungen einzubeziehen – das nächste Thermal-Via oder die optimierte Bond-Pad-Geometrie könnte davon profitieren.
