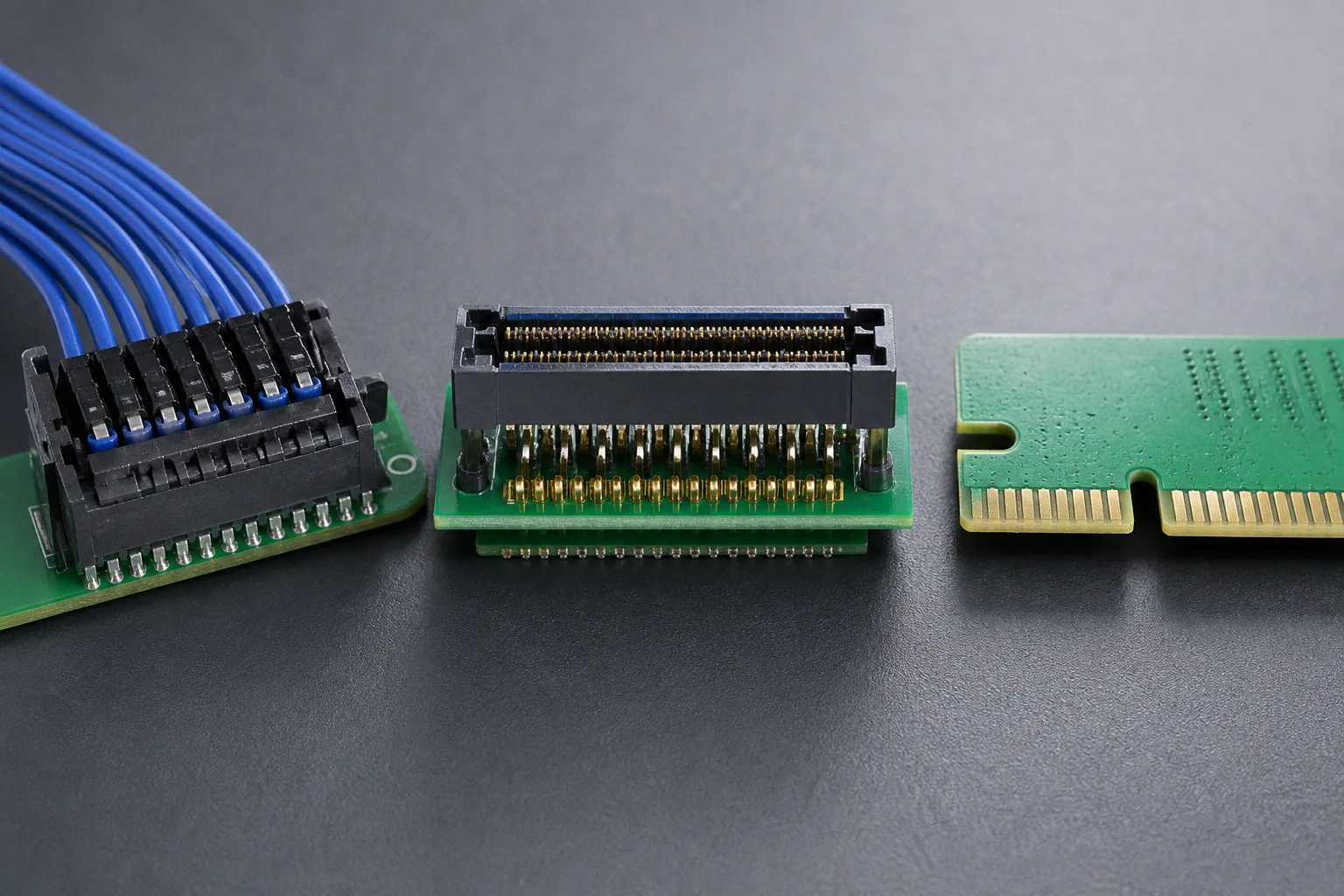

Steckverbinder für Leiterplatten: Drei Typen im Vergleich

Steckzyklen bestimmen die Lebensdauer – nicht der Preis

Ein verzinnter Kontakt kann in einer für einmaliges Stecken ausgelegten Verbindung sinnvoll und wirtschaftlich sein. In einer Baugruppe mit regelmäßigem Wartungszugang kann dieselbe Ausführung dagegen schnell an ihre Grenzen kommen. Entscheidend sind das Zusammenspiel aus Kontaktwerkstoff, Beschichtung, Normalkraft, Steckbewegung, Umgebung und dem tatsächlich erwarteten Wartungsprofil.

Gold auf einer Nickelsperrschicht wird häufig eingesetzt, wenn wiederholte Steckvorgänge, geringe Kontaktwiderstandsänderungen oder anspruchsvolle Umgebungsbedingungen eine größere Rolle spielen. Eine feste Zahl an Steckzyklen lässt sich daraus jedoch nicht automatisch ableiten. Herstellerangaben gelten immer für eine konkrete Kontaktgeometrie, Schichtausführung und Prüfbedingung. Auch die Gegenkontaktfläche, die Verschmutzung und die mechanische Führung beeinflussen, wie sich der Übergangswiderstand im Feld entwickelt.

Die drei grundlegenden Typen – Board-to-Board (BTB), Wire-to-Board (WTB) und Card-Edge – unterscheiden sich deshalb nicht nur mechanisch. Sie adressieren unterschiedliche Signalpfade, thermische Randbedingungen, Montageverfahren und Wartungssituationen. Ein belastbarer PCB-Connector-Vergleich beginnt bei diesen Anforderungen und nicht bei einer isolierten Angabe im Datenblatt.

Die richtige Veredelung ist keine Rangliste von billig bis hochwertig. Sie muss zur Zahl der Steckvorgänge, zur Umgebung und zur Kontaktmechanik passen.

Board-to-Board-Architekturen: Mezzanine, rechtwinklig, koplanar

Board-to-Board-Steckverbinder verbinden zwei Leiterplatten direkt, ohne Kabel als Zwischenmedium. Das spart Bauraum und kann den Signalpfad verkürzen. Gleichzeitig wird die mechanische Ausrichtung der beiden Leiterplatten zu einem Teil der elektrischen und zuverlässigkeitstechnischen Aufgabe. Schon kleine Versätze, ein ungünstiger Einführwinkel oder eine nicht ausreichend versteifte Platine können die Kontaktkräfte ungleichmäßig verteilen.

Drei Anordnungen sind besonders verbreitet:

1. Mezzanine-Verbindungen: Die Leiterplatten liegen parallel übereinander. Diese Architektur findet sich in kompakten Elektronikgeräten, Steuerungen und modularen Recheneinheiten. Der Steckverbinder übernimmt zugleich die elektrische Verbindung und die Definition des Abstands zwischen den Boards.

2. Rechtwinklige Verbindungen: Eine Leiterplatte steht senkrecht zur anderen. Typische Einsatzfelder sind Backplanes, Einschubsysteme und modulare Geräteaufbauten. Neben der Kontaktierung muss die Konstruktion die Einsteckkräfte und die Biegemomente der gesteckten Baugruppe aufnehmen.

3. Koplanare Verbindungen: Beide Leiterplatten liegen in einer Ebene und werden über einen entsprechend ausgeführten Winkel- oder Flachsteckverbinder gekoppelt. Diese Lösung ist interessant, wenn die Bauhöhe begrenzt ist, verlangt aber eine präzise Führung der Platinen.

Bei schnellen differentiellen Signalen werden BTB-Steckverbinder häufig mit kleinen Rastermaßen und für den SMT-Prozess geeigneten Gehäusewerkstoffen ausgeführt. LCP ist dafür eine verbreitete Option, weil das Material eine gute Formstabilität, geringe Feuchteaufnahme und geeignete thermische Eigenschaften verbinden kann. Es ist aber nicht automatisch für jede High-Speed- oder Reflow-Anwendung die beste Wahl. Entscheidend bleiben die konkrete Geometrie, die Kontaktanordnung, die Länge des Steckbereichs und die Messdaten des Herstellers.

Die elektrische Strecke endet außerdem nicht am Gehäuse des Steckverbinders. Pad-Geometrie, Leiterbahnbreite, Via-Übergänge und die Referenzfläche auf der Leiterplatte wirken in den Signalpfad hinein. Bei einer koplanaren oder rechtwinkligen Verbindung können sich die Anforderungen an die Führung der differentiellen Paare deutlich von einer Mezzanine-Anordnung unterscheiden. Ein Bauteil mit guter Steckerdämpfung kann in der Gesamtschaltung trotzdem eine ungünstige Diskontinuität erzeugen, wenn die Übergänge auf der Leiterplatte nicht mitbetrachtet werden.

Die mechanische Haltekraft von SMT-BTB-Steckverbindern ist ohne zusätzliche Board-Locks oder andere Sicherungselemente häufig geringer als bei THT-Varianten. Das ist kein genereller Mangel der SMT-Technik, sondern eine Frage der Lastpfade. Vibrationen, wiederholte Steckkräfte und das Gewicht einer Tochterplatine dürfen nicht ausschließlich über die Lötstellen abgetragen werden. In vibrationsbeanspruchten Applikationen gehören deshalb Führungsstifte, Verriegelungen, Abstandshalter und die Steifigkeit des Leiterplattenverbunds früh in das Design Review.

Fertigung und Montage bei BTB

Für die Herstellung einer Board-to-Board-Baugruppe ist die Toleranzkette wichtiger als die reine Bauteilabmessung. Sie umfasst unter anderem:

• die Position der Kontaktreihen auf beiden Leiterplatten,
• die Ebenheit und Durchbiegung der Boards,
• die Toleranzen von Gehäuse und Führungen,
• die Lötstellengeometrie,
• den Einführweg und die verfügbare Steckkraft.

Bei sehr kleinen Rastermaßen kann die Montage nicht einfach durch mehr Anpresskraft kompensiert werden. Eine zu hohe Steckkraft erhöht die mechanische Belastung der Baugruppe und kann Kontakte beschädigen. Eine zu geringe Kraft wiederum begünstigt intermittierende Verbindungen bei Vibration oder Temperaturwechsel. Für die Serienfertigung sind daher nicht nur elektrische Endprüfungen, sondern auch Lehren, optische Kontrollen und gegebenenfalls Kraft-Weg-Überwachung sinnvoll.

Wire-to-Board: Crimp- und Schneidklemmtechnik im Fokus

Wire-to-Board-Steckverbinder verbinden einzelne Adern oder Litzenbündel mit einer Leiterplatte. Der Vorteil liegt in der räumlichen Freiheit: Kabel können geführt, gebündelt und außerhalb der Platinenebene weitergeleitet werden. Das macht WTB-Systeme für Sensorik, Stromversorgung, Bedienmodule und bewegte oder servicefähige Baugruppen interessant.

Die Verbindungstechnik bestimmt dabei maßgeblich die Zuverlässigkeit.

Crimpkontakte

Beim Crimpen wird der Kontakt durch definierte Umformung mit dem Leiter verbunden. Eine gut ausgelegte Crimpverbindung kann eine gasdichte Metall-Metall-Verbindung erzeugen und ist gegenüber Vibrationen oft robuster als eine einfache Lötverbindung am Kabel. Dafür müssen Kontakt, Leiterquerschnitt, Litzenaufbau und Crimpwerkzeug zueinander passen.

Die Crimphöhe ist ein wichtiger Prozessparameter, aber es gibt keinen allgemeingültigen Toleranzwert, der für jede Kontaktfamilie denselben Übergangswiderstand garantiert. Der zulässige Bereich hängt von der Kontaktgeometrie, dem Leiterwerkstoff, dem Querschnitt, der Litzenkompression und der Werkzeugausführung ab. Maßgeblich sind die Verarbeitungsangaben des Herstellers sowie die Ergebnisse der Prozessüberwachung.

In der Fertigung werden deshalb typischerweise mehrere Merkmale betrachtet:

• Crimphöhe und Crimpbreite gemäß Kontaktspezifikation,
• Auszugskraft des Leiters,
• Position und Länge des Leiterüberstands,
• Zustand der Litzen nach dem Crimpen,
• Beschädigung der Isolationscrimpung,
• elektrische Durchgängigkeit und Übergangswiderstand.

Eine einzelne Stichprobe reicht nicht aus, wenn der Crimpprozess über viele Werkzeuge, Schichten oder Lieferlose läuft. Die Auszugskraft kann Hinweise auf eine unzureichende Umformung geben, ersetzt aber nicht die elektrische und metallografische Bewertung. Gerade bei kleinen Kontakten ist die Prozessfähigkeit des Werkzeugs oft wichtiger als die nominelle Angabe im Katalog.

Schneidklemmtechnik und IDC

Schneidklemmkontakte, meist als IDC bezeichnet, durchtrennen die Isolierung und kontaktieren den Kupferleiter ohne separates Abisolieren. Das reduziert Arbeitsschritte und kann bei wiederkehrenden Kabelkonfektionen ein Vorteil sein. Die Technik ist besonders attraktiv, wenn viele gleichartige Leitungen schnell kontaktiert werden sollen.

Ihre elektrischen Grenzen sind jedoch nicht mit einer festen Frequenzzahl zu beschreiben. Die Kontaktgeometrie, die Leiterstruktur, die Isolierung, die Kabellänge und die Schirmführung beeinflussen gemeinsam die Hochfrequenzeigenschaften. Eine Impedanzstörung kann bei geeigneten Messbedingungen bereits in einem niedrigeren Frequenzbereich sichtbar werden oder bei einer anderen Ausführung weniger stark ins Gewicht fallen. Für schnelle Signale sind daher Datenblätter, S-Parameter oder konkrete Messungen am Gesamtsystem aussagekräftiger als eine pauschale Grenzfrequenz.

Bei IDC-Verbindungen kommt die mechanische Frage hinzu: Der Leiter muss in der Schneidklemme korrekt positioniert werden, ohne dass die Isolierung ausweicht oder der Leiter beschädigt wird. Falsche Kabeltypen, eine unpassende Adergeometrie oder ein nicht spezifiziertes Montagewerkzeug können die Kontaktqualität deutlich verschlechtern. Für die Serienfertigung ist eine klare Zuordnung von Kabel, Kontakt und Einpress- oder Schneidwerkzeug deshalb unverzichtbar.

Rastermaße von WTB-Steckverbindern reichen von sehr kompakten Ausführungen für miniaturisierte Elektronik bis zu deutlich größeren Varianten für höhere Ströme und mechanisch robustere Leitungen. Die Kontaktveredelung folgt dabei nicht einer einfachen Hierarchie. Zinn kann bei geschützten, selten gesteckten Verbindungen ausreichen; Edelmetalloberflächen sind interessant, wenn niedrige und stabile Kontaktwiderstände, häufigere Steckungen oder schwierige Umgebungsbedingungen gefordert sind.

Card-Edge: Die Leiterplattenkante als Steckerteil

Card-Edge-Steckverbinder nutzen die Leiterplattenkante selbst als eine Hälfte der Steckverbindung. Die Kontaktpads auf der Platine werden direkt in einen Buchsenstecker eingeführt. Auf der Gegenplatine entfällt dadurch ein separates Steckerbauteil. Das spart Bauraum und kann die Stücklistenkosten reduzieren, insbesondere bei größeren Serien. Gleichzeitig verlagert sich ein Teil der Präzisionsanforderungen in die Leiterplattenfertigung.

Standardisierte Schnittstellen wie PCI-Express-Steckplätze, DIMM-Speichermodule und verschiedene Backplane-Systeme beruhen auf diesem Prinzip. Die Kontaktsituation wird durch Padform, Fasenwinkel, Padlänge, Position der Kontaktfinger und die Geometrie der Buchsenkontakte bestimmt. Eine sauber ausgeführte Einführfase reduziert die Gefahr, dass die Kontaktfedern an der Platinenkante hängen bleiben.

Die Oberflächenveredelung der Kontaktfinger wird häufig als Hartgold über einer Nickelsperrschicht ausgeführt. Schichtaufbau und Dicke müssen jedoch zur Anwendung passen. Für ein internes Modul mit wenigen Steckvorgängen gelten andere Anforderungen als für eine austauschbare Baugruppe im Serviceeinsatz. Auch bei Goldoberflächen sind die vom Hersteller angegebenen Steckzyklen an definierte Prüfbedingungen gebunden. Staub, Abrieb, seitliche Belastung und eine unzureichende Führung können die Lebensdauer unabhängig vom Beschichtungsmaterial verkürzen.

Die mechanische Präzision der Platinenkante bestimmt die Steckbarkeit. Es gibt keinen universellen Kanten-Toleranzwert, der für alle Card-Edge-Systeme gilt. Maßgeblich sind die Zeichnung des Steckverbinders, die Kontaktanordnung und die Vorgaben des Leiterplattenherstellers. Abweichungen an Fase, Dicke, Breite oder Position können zu ungleichmäßigen Kontaktkräften führen. Bei Stromanwendungen kommt zusätzlich die Verteilung der Kupferfläche hinzu: Eine schmale oder thermisch schlecht angebundene Kontaktzone kann stärker erwärmt werden als benachbarte Bereiche.

Card-Edge spart ein separates Steckergehäuse, verlagert die Verantwortung aber an die Platinenkante. Fertigungsdaten und Steckerspezifikation müssen deshalb gemeinsam betrachtet werden.

Für die Herstellung ist außerdem relevant, ob die Kontaktfinger durchgehend oder selektiv vergoldet werden und wie die übrigen Leiterplattenflächen geschützt sind. Eine selektive Veredelung kann Material sparen, verlangt aber eine zuverlässige Abgrenzung der Bereiche. Nach dem Fräsen oder Ritzen müssen Kanten, Fasen und Grate geprüft werden. Gerade bei hohen Stückzahlen sind einfache Lehren und Stichproben an der Steckkante oft wirksamer als eine spätere Fehlersuche im montierten System.

Materialwissenschaft: LCP, PBT, PA und Kontaktveredelungen

Das Gehäusematerial beeinflusst die thermische Prozessfähigkeit, die Maßhaltigkeit, die Feuchteaufnahme und die Hochfrequenzeigenschaften des Steckverbinders. Die Werkstoffwahl sollte deshalb nicht auf der Schmelztemperatur allein beruhen. Entscheidend ist, wie sich das konkrete Material bei der vorgesehenen Verarbeitung, im Temperaturwechsel und über die Lebensdauer verhält.

LCP, PBT und Polyamid im Vergleich

LCP ist eine verbreitete Wahl für feinpitchige Steckverbinder und Reflow-Prozesse. Daraus folgt aber nicht, dass es die einzige sinnvolle Lösung für jede Baugruppe mit hohen Spitzentemperaturen oder GHz-Signalen ist. Auch andere geeignete Hochtemperatur- und Präzisionswerkstoffe können je nach Bauteilgeometrie, Füllstoff, Prozessprofil und elektrischer Zielsetzung infrage kommen. Die Eignung muss anhand des konkreten Datenblatts und der Verarbeitungskurve bewertet werden.

PBT bietet ein attraktives Verhältnis aus Kosten, mechanischer Stabilität und elektrischen Eigenschaften. Ob es für einen bestimmten Reflow- oder THR-Prozess geeignet ist, hängt von der Materialtype, dem Gehäusedesign und dem Temperaturprofil ab. Eine pauschale Aussage, dass PBT oberhalb einer bestimmten Temperatur grundsätzlich versagt, wäre deshalb ebenso unpräzise wie die Behauptung, jedes PBT-Gehäuse sei für einen bestimmten Lötprozess geeignet.

Polyamid wird häufig dort eingesetzt, wo Zähigkeit, Rastmechanik und robuste Gehäuse gefragt sind. Die Feuchteaufnahme ist je nach PA-Type deutlich höher als bei LCP und kann die Dimensionsstabilität sowie die elektrischen Kennwerte beeinflussen. In feuchten oder kondensationsgefährdeten Umgebungen sollte die Materialkonditionierung in die Qualifikation einbezogen werden. Das gilt besonders für Isolationswiderstand, Kriechstrecken und die zuverlässige Verrastung.

Kontaktveredelung ist eine Systementscheidung

Die Auswahl der Kontaktoberfläche richtet sich nach Steckhäufigkeit, Umgebung, Strom, Signalniveau und der gewünschten Stabilität des Übergangswiderstands. Eine grobe Orientierung kann helfen, ersetzt aber keine Herstellerfreigabe:

• Zinn: wirtschaftlich für geschützte Anwendungen und geringe Steckhäufigkeit. Die Kontaktmechanik muss so ausgelegt sein, dass die Oxidschicht beim Stecken zuverlässig durchbrochen wird.
• Palladium-Nickel: kann bei höheren Anforderungen an Verschleiß und Kontaktstabilität interessant sein. Die Eignung hängt von Gegenkontakt, Schmierung und Umgebung ab.
• Silber: besitzt eine sehr gute elektrische Leitfähigkeit und wird in bestimmten Stromanwendungen verwendet. Anlauf- und Korrosionseffekte müssen abhängig von der Atmosphäre berücksichtigt werden.
• Gold über Nickel: häufig für Signalkontakte und wiederholte Steckungen. Die geeignete Schichtausführung und Dicke ergeben sich aus dem Steckprofil, der Kontaktkraft und den Prüfbedingungen.

Gold ist also nicht automatisch die einzige Option für wiederholte Feldsteckungen oder Hochstromanwendungen. Bei Hochstromkontakten können beispielsweise Geometrie, Kontaktanzahl, Kontaktkraft, Material und Wärmeabfuhr wichtiger sein als die isolierte Betrachtung der Goldschicht. Für jede Anwendung sollten die zulässigen Steckzyklen, der Anfangs- und Endkontaktwiderstand sowie die Umweltprüfung gemeinsam betrachtet werden.

Thermische Auslegung nach IPC-2152

IPC-2152 liefert eine Grundlage für die thermische Auslegung von Leiterplattenleitungen. Berücksichtigt werden unter anderem Kupferdicke, Leiterbreite, Lage der Leiterbahn im Aufbau und die zulässige Temperaturerhöhung. Ein Steckverbinder lässt sich daraus jedoch nicht vollständig ableiten. Kontaktwiderstand, Kontaktfläche, Anschlussart, Gehäuse, Luftströmung und die Wärmeleitung in die Leiterplatte bilden ein eigenes thermisches System.

Für die Stromtragfähigkeit von Anschlussklemmen auf der Leiterplatte ist daher eine Kombination aus Berechnung, Herstellerdaten und Messung sinnvoll. Die im Datenblatt angegebene Strombelastbarkeit gilt meist für eine definierte Kontaktbestückung, Umgebung und Temperaturerhöhung. Werden mehrere benachbarte Kontakte belastet, kann sich die zulässige Stromstärke pro Kontakt verändern. Ebenso kann eine hohe Umgebungstemperatur die Reserve deutlich verkleinern.

Eine pauschale Stromreserve von 20 bis 30 Prozent ist keine allgemeingültige Vorgabe aus IPC-2152. Als projektspezifischer Auslegungsabstand kann eine Reserve sinnvoll sein, wenn Streuungen, Alterung und ungünstige Einbausituationen berücksichtigt werden sollen. Sie muss aber zum tatsächlichen Versagensrisiko und zum thermischen Modell passen. IPC-2152 beschreibt die thermische Auslegung und Stromtragfähigkeit; daraus lässt sich nicht ableiten, dass eine bestimmte Reserve speziell ein bestimmtes Lötstellenversagen verhindert.

Die Verlustleistung im Kontaktbereich steigt mit dem Quadrat des Stroms, wenn der Widerstand gleich bleibt. Deshalb kann eine relativ kleine Erhöhung des Stroms eine überproportionale zusätzliche Erwärmung verursachen. In der Praxis verändern sich jedoch auch Kontaktwiderstand, Wärmeabfuhr und Temperaturverteilung. Eine belastbare Bewertung braucht deshalb Lastfälle mit realer Kontaktbestückung und realem Leiterplattenaufbau.

Lötstellen, Anschlussbereich und Prüfung

Lötstellen am Übergang zwischen Steckverbinder und Leiterplatte können eine Schwachstelle sein, müssen es aber nicht. Ihre Zuverlässigkeit hängt von Padgeometrie, Benetzung, Lotmenge, Bauteilmasse, thermischer Anbindung, Leiterplattendicke und dem Temperaturwechselprofil ab. Bei THT-Anschlüssen kommen Pinlänge, Lochfüllung und die mechanische Entlastung hinzu; bei SMT-Anschlüssen sind Paddesign, Bauteilverzug und die Kraftübertragung besonders relevant.

Querschliffe können Mikrorisse, unvollständige Lötstellen, Voids oder ungünstige Geometrien sichtbar machen. Sie liefern aber eine Momentaufnahme und sind keine statistische Aussage über die häufigste Ausfallursache aller Steckverbinder. Für eine belastbare Zuverlässigkeitsbewertung müssen Querschliffe mit Temperaturwechselprüfungen, Vibrationsprüfungen, elektrischen Messungen und gegebenenfalls einer Auswertung realer Feldausfälle kombiniert werden.

Bei Power-Steckverbindern im mittleren Rasterbereich können bereits kleine Unterschiede in Leiterquerschnitt, Padfläche und Kontaktwiderstand die Temperaturverteilung beeinflussen. Sinnvoll sind daher Messpunkte an Kontakt, Anschluss und benachbarter Leiterplatte. Eine Wärmebildaufnahme kann Hotspots lokalisieren, ersetzt aber nicht die Messung der tatsächlichen Kontakt- und Lötstellentemperatur. Glänzende Metalloberflächen und enge Einbauräume können die Infrarotmessung zudem verfälschen.

IPC-2152 ist ein Werkzeug für die thermische Auslegung der Leiterplatte. Ob ein Steckverbinder im konkreten Aufbau sicher arbeitet, entscheidet erst die Kombination aus Berechnung, Herstellerdaten und Messung.

Signalintegrität und Impedanzkontrolle

Für Datenraten im mehrstelligen Gigabitbereich wird der Steckverbinder zu einem aktiven Teil des Übertragungskanals. Nennimpedanz, Kontaktabstand und Gehäusematerial sind dabei nur ein Teil der Betrachtung. Relevant sind ebenso die Launch-Struktur auf der Leiterplatte, Via-Felder, Referenzflächen, Schirmung und die Länge der diskontinuierlichen Bereiche.

Gängige Zielwerte sind beispielsweise:

• 50 Ω für viele Single-Ended-Hochfrequenzverbindungen,
• 75 Ω für bestimmte Video- und HF-Schnittstellen,
• 90 Ω differentiell bei USB-Verbindungen,
• 100 Ω differentiell bei zahlreichen Datenübertragungsstandards.

Diese Werte beschreiben die Zielimpedanz des jeweiligen Kanals, nicht automatisch eine einzelne Stelle im Steckverbinder. Abweichungen erzeugen Reflexionen, die sich in Einfügedämpfung, Rückflussdämpfung, Übersprechen und im Eye-Diagramm zeigen können. Je höher die Datenrate und je kleiner die Signalmarge, desto stärker wirkt sich eine kurze Diskontinuität aus.

Für sehr schnelle Übertragungssysteme sind deshalb die konkreten Messdaten des Steckverbinders entscheidend. Angaben zur Einfügedämpfung oder zum Übersprechen gelten meist nur für eine definierte Bauform, Kontaktbestückung und Leiterplattenanbindung. Ein Steckverbinder, der in einer Referenzplatine gute Werte erreicht, kann sich in einem anderen Stack-up anders verhalten.

Via-Übergänge bringen zusätzliche parasitäre Induktivitäten und Kapazitäten in den Signalpfad. Ihre Wirkung hängt von Bohrung, Pad, Antipad, Lagenwechsel und Rückstrompfad ab. Es ist daher wenig sinnvoll, jedem Via pauschal denselben Einfluss zuzuschreiben. Bei kritischen Kanälen sollten die Übergänge mit 2D- oder 3D-Feldsimulation und anschließend mit einer Messung am realen Aufbau bewertet werden.

Auch ein Mezzanine-Steckverbinder im Raster 0,8 oder 1,27 mm ist nicht automatisch für jede Datenrate geeignet. LCP kann eine gute Werkstoffbasis sein, garantiert aber weder eine bestimmte Einfügedämpfung noch eine stabile Übertragung bis in einen bestimmten Frequenzbereich. Kontaktgeometrie, Abschirmung, Pair-Routing und die elektrische Länge des gesamten Kanals sind die maßgeblichen Größen.

Vergleich der drei Leiterplattensteckverbinder-Typen

Die Tabelle zeigt auch, warum ein pauschaler Leiterplattenanschluss-Test nicht ausreicht. Ein BTB-System wird anders geprüft als ein Crimpkontakt oder eine Card-Edge-Buchse. Gemeinsam sind lediglich die übergeordneten Ziele: stabiler Kontakt, ausreichende mechanische Führung, beherrschte Erwärmung und reproduzierbare Fertigung.

Was ein belastbarer Leiterplattenanschluss-Test leisten muss

Ein sinnvoller Testplan beginnt mit dem Einsatzprofil. Dazu gehören die erwartete Zahl der Steckvorgänge, die Montage- und Servicekräfte, Temperaturwechsel, Vibration, Feuchte, Staub sowie die elektrische Last. Erst danach lassen sich geeignete Prüfungen auswählen.

Bei BTB- und Card-Edge-Verbindungen sind Steckkraft, Haltekraft und Kontaktwiderstand über die geplante Lebensdauer wichtige Größen. Bei WTB-Systemen kommen Crimp-Auszugskraft, Biegewechsel am Kabel und die Qualität der Zugentlastung hinzu. Für Power-Anwendungen muss die Temperatur unter Dauerlast und bei ungünstiger Kontaktbestückung bestimmt werden. Bei High-Speed-Verbindungen gehören S-Parameter oder Übertragungsmessungen am realen Stack-up in die Bewertung.

Besonders aufschlussreich ist die Kombination aus Prüfungen:

1. Mechanische Prüfung: Steck- und Ziehkräfte, Verrastung, Führung und mögliche Überlastung der Leiterplatte.

2. Elektrische Prüfung: Durchgang, Kontaktwiderstand, Isolationswiderstand und gegebenenfalls Hochfrequenzparameter.

3. Thermische Prüfung: Temperaturanstieg an Kontakt, Anschluss und Leiterplatte unter realer Last.

4. Umweltprüfung: Temperaturwechsel, Feuchte, Vibration oder korrosive Atmosphäre abhängig vom Einsatzort.

5. Fertigungsprüfung: Sichtkontrolle, Crimpparameter, Lötstellenbewertung und Maßprüfung der Card-Edge-Kontakte.

Der Zweck solcher Prüfungen ist nicht, eine möglichst eindrucksvolle Zahl im Datenblatt zu erzeugen. Es geht darum, die Streuung zwischen Bauteil, Montage und Einsatz zu verstehen. Gerade bei Steckverbindern entstehen viele Probleme an den Übergängen: Kontakt zu Kontakt, Kontakt zu Kabel, Kontakt zu Lot und Lot zu Leiterplatte. Diese Übergänge müssen im Test zusammen bewertet werden.

Fazit: Physik vor Datenblatt

Die Auswahl eines Steckverbinders für die Leiterplatte beginnt nicht beim Rastermaß. Zuerst müssen Steckprofil, Signalgeschwindigkeit, Strom, Temperatur, Montageverfahren und mechanische Belastung feststehen. Erst dann lässt sich entscheiden, ob Board-to-Board, Wire-to-Board oder Card-Edge die passende Architektur ist.

Board-to-Board-Verbindungen verkürzen Signalwege und eignen sich für kompakte modulare Systeme. Ihre Schwachstellen liegen häufig in Ausrichtung, Führung, Lötstellenbelastung und der elektrischen Gestaltung der Übergänge. Wire-to-Board-Systeme bieten mehr Freiheit bei der Kabelführung. Crimp- und IDC-Technik können sehr zuverlässig sein, verlangen aber eine exakt passende Kombination aus Kontakt, Leiter und Werkzeug. Card-Edge spart ein separates Steckerbauteil auf der Gegenplatine, stellt dafür höhere Anforderungen an Kontaktfinger, Platinenkante und Beschichtung.

Bei den Werkstoffen ist LCP eine leistungsfähige, aber nicht ausschließliche Option für präzise Reflow-Steckverbinder und anspruchsvolle Signale. PBT und PA können je nach Type, Geometrie und Prozess ebenfalls geeignet sein. Die Kontaktveredelung sollte anhand von Steckzyklen, Umwelt, Strom und Kontaktmechanik ausgewählt werden – nicht nach dem einfachen Muster „Gold ist immer besser“.

IPC-2152 unterstützt die thermische Auslegung der Leiterplatte, ersetzt aber weder die Herstellerdaten des Steckverbinders noch die Prüfung des realen Aufbaus. Eine pauschale Stromreserve oder eine allgemeine Aussage zur häufigsten Ausfallursache führt nicht weiter, wenn Kontakt, Lötstelle und Leiterplatte thermisch unterschiedlich angebunden sind.

Am Ende entscheiden Messprotokolle, Fertigungsdaten und Querschliffe über die Qualität der Verbindung. Das Datenblatt beschreibt einen definierten Idealfall. Der robuste Leiterplattenanschluss entsteht erst dann, wenn dieser Idealfall mit der tatsächlichen Herstellung, der Montage und dem Einsatz im Feld zusammenpasst.
