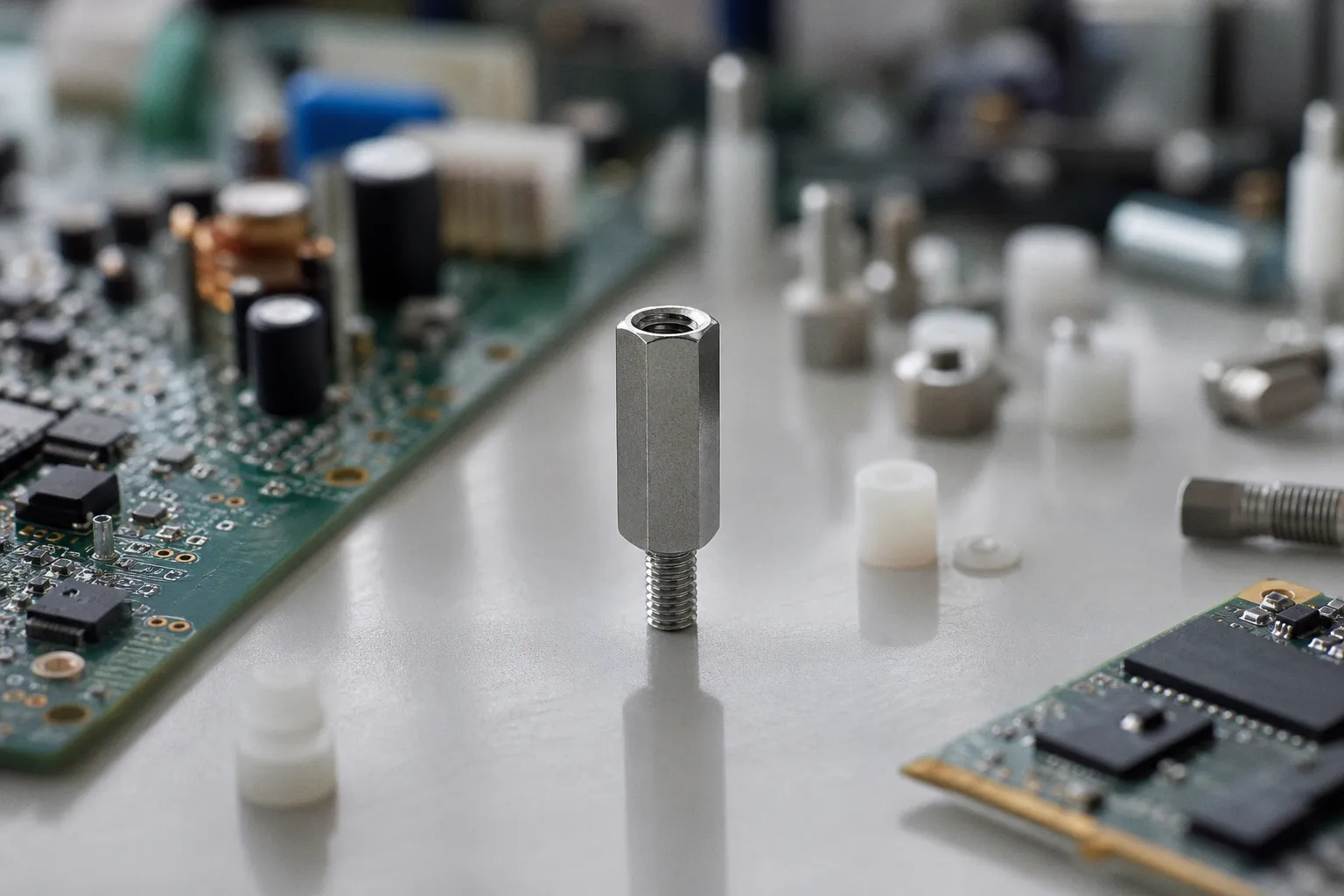

Abstandshalter für Leiterplatten: Fünf Typen für jeden Zweck

Ein nüchternes Bauteil, in der Stückliste oft die letzten paar Cent — und genau dort entscheidet sich, ob eine Baugruppe später sauber auf dem Chassis sitzt, ob Masseflächen ungewollt brummen, ob die Reflow-Linie sauber durchläuft und ob der Servicetechniker im Feld überhaupt noch an die Platine herankommt. Wer hier mit „nehmen wir halt Abstandshalter" durch das Review geht, riskiert nicht selten eine RMA-Welle. Das ist kein theoretisches Szenario, sondern ziemlich genau das, was in meinen Layout-Stunden regelmäßig aufschlägt, wenn eine Erstserie schlecht specificiert war.

Die gute Nachricht: Es gibt keine fünfzehn unverständlichen Spezialtypen, sondern eine überschaubare Familie mit klaren Aufgaben. Wir schauen uns gemeinsam an, welche fünf Familien sich in der industriellen Praxis wirklich durchsetzen, wo ihre Stärken liegen, wo sie aufgeben — und wie die Materialentscheidung Nylon gegen Messing nicht zur Glaubensfrage werden muss.

Der Abstandshalter ist kein Beiwerk. Er sitzt an einer neuralgischen Stelle und entscheidet über EMV-Verhalten, Wartbarkeit und Linientauglichkeit — und damit am Ende auch über Ihre Stückkosten.

Mechanische Stabilität: Gewinde-Abstandsbolzen M2 bis M6

Wenn in einer industriellen Baugruppe etwas mechanisch ernst wird — also wenn Vibration, Schock oder ein gestecktes Steckerkabel mal ordentlich zieht — führen kaum Wege an Gewinde-Abstandsbolzen vorbei. Wir bekommen sie in drei Grundformen: Innen-Innen (Female-Female), Außen-Innen (Male-Female) und Außen-Außen (Male-Male). Welche davon die richtige ist, sagt uns die Konstruktion rundum, nicht der Katalog.

Innen-Innen-Bolzen sind meine Standardempfehlung, wenn zwei Platinen übereinander gestapelt oder Platine und Chassis miteinander verschraubt werden sollen. Das Gewinde sitzt geschützt, nichts ragt in den Bestückungsraum hinein, und beim Service lässt sich alles mit Standardschrauben wieder lösen oder nachziehen. Achten Sie beim Einkauf darauf, dass das Gewinde zur geplanten Schraubengröße passt: M2 bis M6 ist üblich, M3 ist der Allrounder für die meisten Industrieplatinen, M4 sehen wir oft dann, wenn Motherboards in 19-Zoll-Baugruppen gefasst werden müssen.

Außen-Innen-Varianten werden spannend, wenn die Platine direkt in ein bereits durchbohrtes Chassis eingesetzt werden soll — das Außengewinde geht durch die Bohrung, eine Mutter fixiert von unten. Außen-Außen-Bolzen sind eher die Spezialisten, etwa für Stapel mit hoher mechanischer Belastung; hier trägt jedes Gewinde ein Stück mit, ohne dass ein Distanzelement zur Schraube dazwischen liegen muss.

Materialseitig trennt sich die Welt in zwei Lager: Messing und Stahl geben uns Massepunkt und EMV-Abschirmung gleich mit, Nylon 6.6 hält zuverlässig elektrisch isoliert. In anspruchsvollen Baugruppen kombiniere ich das gerne: Messing-Bolzen an den Punkten, an denen sauber geerdet werden soll (mit Lötverbindung oder Schraube plus Zahnscheibe), Nylon-Bolzen an den restlichen Befestigungen. Das ist eine bewährte Mischbauweise, die weder überdimensioniert noch unterisoliert ist — und sie lässt sich später sauber dokumentieren, was bei Audits zählt.

Ein Hinweis aus dem Layout-Alltag: Setzen Sie die Pads rund um M3- und M4-Bolzen nicht zu klein an. Mir fallen regelmäßig Layouts auf, in denen das Masse-Antennip des Bolzens gerade mal so groß ist wie das Footprint-Innere. Beim Anziehen der Schraube reißt dann die Lötverbindung ab, und im EMV-Labor wundert man sich, warum die Masseführung „plötzlich" so unzuverlässig aussieht. Großzügig dimensionieren, gegebenenfalls mit zusätzlichen Vias hinter dem Pad versehen, und der Bolzen trägt mechanisch wie elektrisch.

Effizienz im Reflow: SMT-Abstandsbolzen für die Linie

Wir Layout-Entwicklerinnen träumen davon, dass möglichst alles in derselben Reflow-Linie bestückt wird — und genau dafür sind SMT-Abstandsbolzen gemacht. Sie werden wie ein normales Bauteil von oben bestückt, im Reflow-Ofen mit der übrigen Baugruppe verlötet, fertig. Das spart Montageplätze, spart Handarbeit und reduziert damit den wohl teuersten Posten jeder industriellen Fertigung: den manuellen Eingriff.

Die aktualisierten Fertigungsrichtlinien für SMT-Abstandsbolzen aus 2024 haben vor allem eines deutlich herausgearbeitet — die Geometrie ist kritischer geworden, weil viele Bestückungsautomaten heute mit kleineren Düsen und höherer Genauigkeit arbeiten. Achten Sie darauf, dass Ihr Footprint sowohl die Lötflächen als auch etwaige Hilfs-Pads für die Selbstzentrierung im Reflotank sauber abbildet. Wir hatten in der Vergangenheit Fälle, in denen ein Hersteller zwar „SMT-taugliche" Bolzen geliefert hat, das Footprint im CAD aber nicht zu dessen tatsächlichem Pin-Design passte. Solche Diskrepanzen sieht der DRC nicht — die sieht erst die AOI nach dem Reflow, und bis dahin ist die Produktion warm gelaufen.

Wo SMT-Bolzen besonders glänzen, ist die Serienfertigung von Geräten mittlerer bis hoher Stückzahl, oft mit zusätzlichen Masse- oder Schirmaufgaben. Da die Bolzen metallisch und in der Regel oberflächenbeschichtet (Nickel/Zinn) ausgeliefert werden, übernehmen sie zuverlässig die elektrische Verbindung zwischen Platine und Gehäuse — vorausgesetzt, die Lötverbindung steht. Eine separate Schraube entfällt damit komplett.

Hier gleich der Hinweis, weil er uns in den Reviews zu oft unterkommt: „SMT-Bolzen" heißt nicht „ohne Löten montierbar". Ohne Reflow oder selektive Lötung hält der Bolzen weder mechanisch noch elektrisch zuverlässig, und er erfüllt auch nicht die Schirmaufgabe, für die er häufig ausgewählt wird. Wer diese Unterscheidung im Datenblatt und im Fertigungsauftrag klar dokumentiert, spart sich Diskussionen in der Produktion und vermeidet Bauchlandungen bei der Serienabnahme.

Werkzeuglose Montage: Snap-in für Standard-Leiterplatten

Snap-in-Abstandshalter, im Deutschen oft auch Rast-Abstandshalter genannt, sind die Komfortklasse unter den Befestigungselementen. Sie werden in vordefinierte Bohrungen gedrückt, elastische Rastnasen greifen hinter die Platine — fertig. Kein Werkzeug, keine Schraube, kein Anziehen-mit-dem-rechten-Drehmoment. Das funktioniert wunderbar, solange die Platine 1,57 mm, 1,6 mm oder 1,8 mm dick ist — also genau jene Standard-Leiterplattenstärken, die wir aus der klassischen FR4-Welt kennen.

Für dünnere oder dickere Substrate brauchen wir entweder Spezialvarianten oder eine andere Befestigungsstrategie. Es lohnt sich, vor der Designphase zu klären: Welche Platinendicke hat die finale BOM? Wer hier zu sorglos „Standard 1,6 mm" plant und später eine Mehrlagige mit 1,8 mm bekommt, baut sich beim ersten Snap-in-Klick eine kleine Überraschung — die Rastnasen greifen entweder gar nicht richtig oder gehen zu früh auf, und im schlechtesten Fall sitzt der Bolzen lose auf der Platine.

Snap-in-Abstandshalter sind in aller Regel aus Nylon 6.6 gefertigt und damit elektrisch isolierend. Das ist gut für die meisten Low-Power- und Signalanwendungen, weniger gut, wenn der gleiche Bolzen gleichzeitig als Massepfad oder Schirmkontakt dienen soll. Wer das braucht, schaut ohnehin besser zu den metallischen Gewindevarianten.

Ein wiederkehrender Designfehler, den ich in den Reviews immer wieder sehe: Die Bohrungen werden knapp kalkuliert. Snap-in-Abstandshalter brauchen exakt passende Bohrdurchmesser (typisch 2,5 mm bis 4,8 mm, je nach Bolzengröße und Hersteller). Wird die Bohrung zu groß, federt der Bolzen im Betrieb heraus. Wird sie zu klein, lässt er sich gar nicht einsetzen, ohne dass die Rastnasen Schaden nehmen. Beide Fehler sind im Feld teuer — beim Bestücken auf der Schicht fällt es meistens noch auf, beim Endkunden oft erst beim ersten Stoß.

Material im Fokus: Isolation, Schirmung und Brandverhalten

Es gibt im Elektronikdesign viele Detailentscheidungen, die mehr nach Glauben als nach Fakten getroffen werden. Die Materialwahl beim Abstandshalter gehört für mich nicht dazu. Hier trennt sich relativ sauber, was wir brauchen, und eine kleine Vergleichstabelle hilft beim schnellen Sortieren während des Reviews:

| Lötbarkeit im Reflow | nicht lötbar | gut (Ni/S
