Leiterplattenprüfung: AOI oder Röntgeninspektion wählen?

Eine Kamera kann eine verschobene Komponente, eine fehlende Bestückung oder eine Lotbrücke an einem gut zugänglichen Anschluss zuverlässig erkennen. Liegt die Lötstelle dagegen unter einem BGA, LGA oder QFN, endet die optische Sichtprüfung an der Gehäuseunterseite.

Genau hier liegt der Kern im Vergleich „Leiterplatten AOI oder Röntgeninspektion“: AOI und Röntgeninspektion sind keine austauschbaren Verfahren. Sie prüfen unterschiedliche Ebenen derselben Baugruppe. AOI bewertet vor allem die sichtbare Oberfläche, AXI – also die automatisierte Röntgeninspektion – macht innere Strukturen und verdeckte Lötstellen zugänglich. Bei komplexen Baugruppen ist deshalb häufig nicht die eine oder die andere Methode die richtige, sondern eine abgestimmte Kombination.

Optische Grenzen: Warum AOI bei verdeckten Lötstellen an seine Grenzen stößt

Automatisierte optische Inspektionssysteme arbeiten mit Kameras, Beleuchtung und Bildverarbeitung. Je nach Anlagentyp kommen mehrere Blickwinkel, schräg einfallendes Licht und dreidimensionale Messverfahren hinzu. Dadurch lassen sich viele Fehler erkennen, die bei einer manuellen Sichtprüfung leicht übersehen würden.

Typische AOI-Prüfmerkmale sind:

• Bauteilversatz in X-, Y- und Drehrichtung,
• fehlende, falsche oder verdrehte Bauteile,
• fehlerhafte Polarität,
• falsche Bauteilhöhe oder ungewöhnliche Geometrie,
• Lotbrücken an zugänglichen Anschlüssen,
• unzureichende oder ungleichmäßige Lotmenisken,
• Tombstoning, also das Aufstellen kleiner Chip-Bauteile,
• Bestückungsfehler an Steckverbindern und anderen sichtbaren Anschlüssen.

Die Stärke der AOI liegt in der Geschwindigkeit und in der hohen Wiederholbarkeit. Eine Baugruppe kann innerhalb kurzer Zeit geprüft und mit einem digitalen Prüfprogramm verglichen werden. Gerade bei großen Stückzahlen, häufigen Bestückungsfehlern oder eng getakteten Fertigungsprozessen ist das ein erheblicher Vorteil. Außerdem liefert die optische Inspektion Bilder, die sich für die Fehlerklassifizierung, die Prozessanalyse und die Rückverfolgbarkeit nutzen lassen.

Die Grenze ist physikalischer Natur. Eine Kamera kann nicht durch ein Bauteilgehäuse, ein Keramiksubstrat oder eine Lötkugel hindurchsehen. Sobald der interessierende Lötübergang unterhalb des Bauteilkörpers liegt, fehlt dem System die direkte Sicht auf die Verbindung. Das betrifft insbesondere:

• Ball-Grid-Arrays mit vielen verdeckten Lötkugeln,
• Land-Grid-Arrays ohne seitlich zugängliche Anschlüsse,
• QFNs mit einer verdeckten zentralen Anschlussfläche,
• Leistungsmodule mit großen thermischen Pads,
• übereinanderliegende oder besonders dicht gepackte Bauteile,
• bestimmte Bauformen auf starren, flexiblen und starr-flexiblen Leiterplatten.

Ein AOI-System kann bei solchen Komponenten die korrekte Position, die Gehäusekontur und gegebenenfalls sichtbare Randbereiche beurteilen. Es kann daraus jedoch nicht zuverlässig ableiten, ob jede innere Lötverbindung geschlossen, ausreichend benetzt und frei von kritischen Hohlräumen ist.

Was optisch nicht zugänglich ist, kann eine Kamera nicht direkt bewerten. Bei verdeckten Lötstellen muss die Prüfstrategie deshalb die Sichtgrenze des Verfahrens berücksichtigen.

Das bedeutet nicht, dass AOI bei einer Baugruppe mit BGA grundsätzlich wertlos wäre. Im Gegenteil: Die optische Prüfung bleibt für die sichtbaren Merkmale wichtig. Ein BGA kann korrekt ausgerichtet sein, während gleichzeitig ein anderes Bauteil fehlt, ein Bestückungsdruck falsch gelesen wurde oder ein zugänglicher Anschluss eine Lotbrücke aufweist. AOI und AXI beantworten hier schlicht unterschiedliche Fragen.

Typische Fehlerbilder in der optischen Prüfung

Bei Gull-Wing-Anschlüssen, etwa an vielen QFP-Bauteilen, kann AOI die Lötmenge und die sichtbare Ausbildung der Lötstelle beurteilen. Einschränkungen entstehen dort, wo die Anschlussgeometrie, die Bauteilhöhe oder die Leiterplattenoberfläche den Blickwinkel begrenzen. Auch eine scheinbar unauffällige Lötstelle kann im Inneren eine unzureichende Benetzung aufweisen.

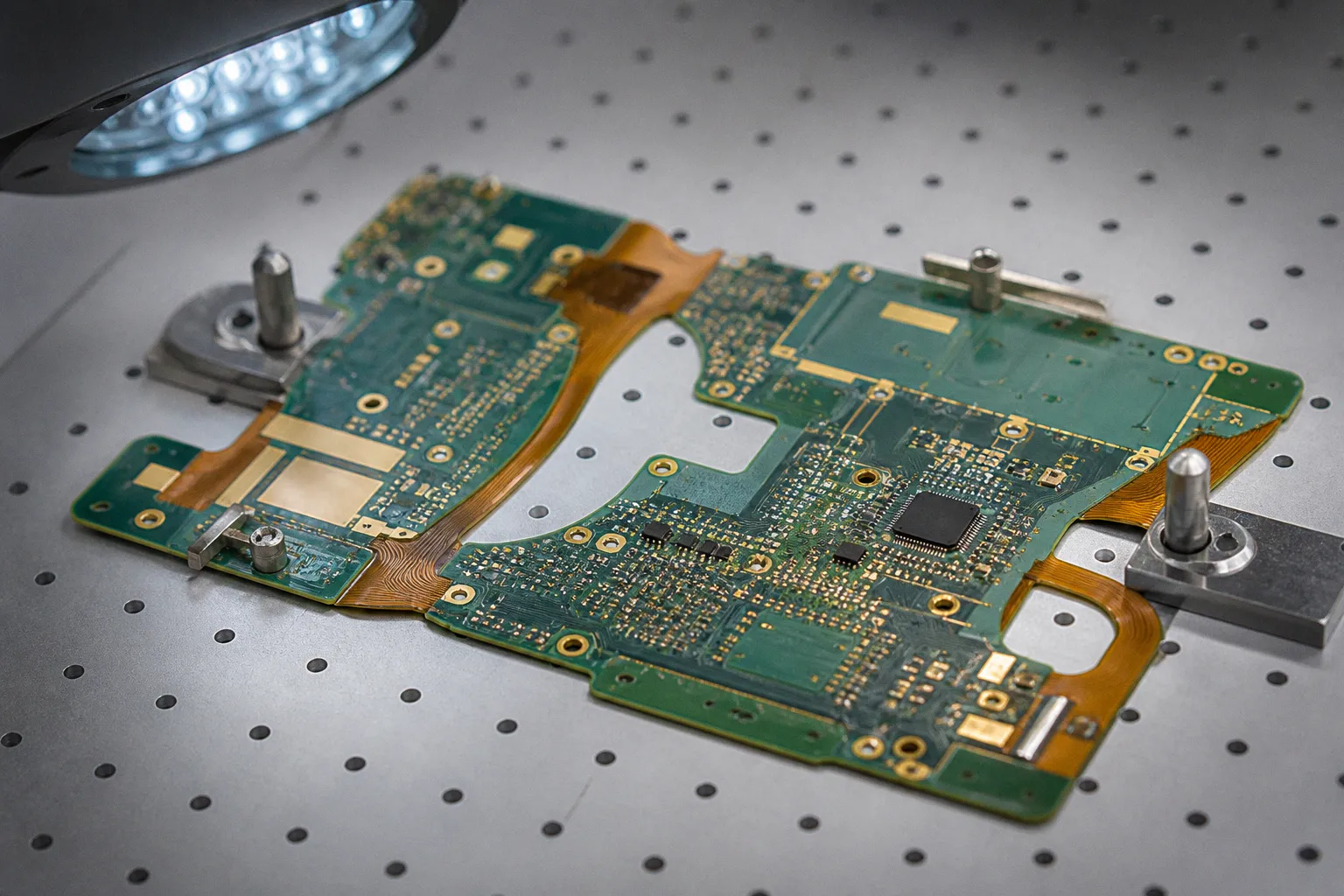

Bei flexiblen und starr-flexiblen Leiterplatten kommen zusätzliche Einflussgrößen hinzu. Die Baugruppe kann sich während des Transports durch die Anlage leicht verformen. Reflektierende Oberflächen, flexible Bereiche, Abdeckfolien und unterschiedliche Höhenlagen erschweren die Programmierung. Die AOI muss dann nicht nur auf Bauteil- und Lötstellenfehler, sondern auch auf die mechanische Stabilität der Prüfposition achten. Eine zu starre Auflage oder eine ungeeignete Transportführung kann die Baugruppe belasten und im schlimmsten Fall selbst einen Fehler verursachen.

Röntgeninspektion als Standard für BGA- und Multilayer-Technologien

Die automatisierte Röntgeninspektion nutzt die unterschiedliche Absorption von Materialien. Metalle wie Kupfer, Zinn oder andere Bestandteile der Lötverbindung schwächen die Röntgenstrahlung stärker als organische Substrate und viele Kunststoffmaterialien. Aus den unterschiedlichen Grauwerten und Konturen lässt sich ein Bild der inneren Struktur erzeugen.

Damit wird eine zerstörungsfreie Prüfung möglich, die über die sichtbare Oberfläche hinausgeht. Je nach Anlage, Bauteilgeometrie und Auswertung lassen sich unter anderem folgende Merkmale untersuchen:

• fehlende oder unvollständige Lötverbindungen,
• Kurzschlüsse zwischen benachbarten Lötstellen,
• ungleichmäßige Lötstellengeometrien,
• Lötstellen mit auffälliger Benetzung oder Volumenverteilung,
• Hohlräume innerhalb der Lötverbindung,
• Head-in-Pillow-Fehler,
• Verschiebungen und Überlappungen verdeckter Strukturen,
• Durchkontaktierungen und innere Geometrien in geeigneten Leiterplattenaufbauten.

Ein Head-in-Pillow-Fehler ist besonders tückisch. Dabei liegen Lötkugel und Lotpaste beziehungsweise Pad geometrisch aneinander, bilden aber keine ausreichende metallurgische Verbindung. Von außen kann die Bestückung korrekt wirken. Die elektrische Verbindung kann zunächst sogar vorhanden oder sporadisch sein. Erst unter mechanischer oder thermischer Belastung zeigt sich, dass die Verbindung nicht die erwartete Robustheit besitzt.

2D- und 3D-Röntgenprüfung

Nicht jede Röntgenanlage liefert dieselben Informationen. In der klassischen 2D-Aufnahme werden die Strukturen entlang des Strahlengangs überlagert. Das Verfahren ist schnell und eignet sich für viele wiederkehrende Prüfaufgaben. Bei dicht gepackten Baugruppen können sich jedoch mehrere Ebenen gegenseitig verdecken.

Die 3D-Röntgenprüfung beziehungsweise Computertomografie erzeugt aus mehreren Aufnahmen eine räumliche Darstellung. Dadurch lassen sich überlagerte Strukturen besser voneinander trennen und Hohlräume genauer bewerten. Der höhere Informationsgehalt geht allerdings mit längeren Prüfzeiten, größeren Datenmengen und einer anspruchsvolleren Auswertung einher. Für jede Baugruppe muss daher entschieden werden, ob eine schnelle 2D-Prüfung genügt oder ob die zusätzliche räumliche Auflösung erforderlich ist.

Auch bei Multilayern ist Röntgen nicht automatisch die vollständige Antwort auf jede Qualitätsfrage. Innenlagen, Durchkontaktierungen und Mikro-Vias können je nach Aufbau und Prüfgeometrie sichtbar werden. Die Aussagekraft hängt von Materialstärken, Lagenaufbau, Bauteildichte und der Orientierung der Struktur zur Röntgenquelle ab. Für bestimmte Innenlagenfehler bleiben elektrische Prüfungen, Schliffbilder oder andere zerstörende Analysen notwendig.

Wirtschaftliche Abwägung: Investitionskosten und Durchlaufzeiten im Vergleich

Die Investition in eine Prüfstrategie sollte nicht auf den Kaufpreis einer einzelnen Anlage reduziert werden. Entscheidend sind die Gesamtkosten aus Prüfzeit, Programmierung, Bedienung, Wartung, Nachprüfung und möglicher Fehlerbehandlung. Dazu kommen die Kosten eines Fehlers, der erst beim Kunden entdeckt wird.

AOI ist in vielen Produktionslinien das schnellere Verfahren. Die Prüfprogramme können bei standardisierten Baugruppen effizient eingesetzt werden, und die Bilderkennung lässt sich für wiederkehrende Merkmale gut automatisieren. Die Nacharbeit ist ebenfalls vergleichsweise direkt: Ein fehlendes Bauteil, eine falsche Polarität oder eine sichtbare Lotbrücke kann gezielt untersucht werden.

AXI benötigt meist mehr Zeit für Aufnahme und Auswertung. Die Röntgenbilder müssen abhängig von Bauteiltyp und Fehlerbild mit geeigneten Prüfregeln bewertet werden. Bei komplexen Baugruppen steigt außerdem die Zahl möglicher Fehlinterpretationen. Ein dichtes Layout, überlagerte Strukturen oder stark unterschiedliche Materialdicken können zu Schatteneffekten führen. Das verlangt gut eingerichtete Programme und erfahrene Prozessverantwortliche.

Die wirtschaftliche Bewertung hängt damit eng am Fehlerbild. Bei einer einfachen Baugruppe ohne verdeckte Anschlüsse kann eine hochwertige AOI-Prüfung einen sehr großen Teil der relevanten Fehler abdecken. Bei einer Baugruppe mit mehreren BGA-Komponenten wäre eine Entscheidung allein nach Prüfgeschwindigkeit dagegen zu kurz gegriffen. Nicht erkannte offene Verbindungen, kritische Hohlräume oder Head-in-Pillow-Fehler können zu Rückläufern, zusätzlicher Fehleranalyse und aufwendiger Nacharbeit führen.

In vielen Fertigungen ist eine hybride Prüfstrategie sinnvoll:

1. Die AOI prüft die sichtbare Bestückung und die zugänglichen Lötstellen.

2. Die AXI untersucht definierte kritische Komponenten oder die gesamte Baugruppe.

3. Auffällige Ergebnisse werden mit elektrischen Tests, manueller Nachprüfung oder Schliffbildern abgeglichen.

4. Wiederkehrende Fehler werden auf Bestückung, Pastendruck, Bauteillagerung und Reflow-Profil zurückgeführt.

Dabei muss AXI nicht zwingend hinter jeder einzelnen Baugruppe als vollständige Prüfung stehen. Möglich sind auch Stichproben, eine Prüfung kritischer Bauteile oder ein gezielter Einsatz bei neuen Produkten und Prozessänderungen. Ob dieses Vorgehen genügt, entscheidet sich nicht am Prüfgerät, sondern an der geforderten Zuverlässigkeit, der Stückzahl und den vertraglichen Abnahmekriterien.

Void-Analyse nach IPC-A-610 und IPC-7095: Die Bedeutung der Positionierung

Hohlräume in Lötstellen sind nicht automatisch ein Fehler. Beim Aufschmelzen der Lotpaste können Gase und flüchtige Bestandteile eingeschlossen werden. Entscheidend ist, wie groß die Hohlräume sind, wo sie liegen, wie viele davon auftreten und welchen thermischen oder mechanischen Belastungen die Verbindung ausgesetzt ist.

Die Auswertung einer Void-Analyse sollte deshalb nicht bei einer einzelnen Prozentzahl enden. Eine volumetrische oder flächenbezogene Angabe beschreibt nur einen Teil des Befundes. Zwei Lötstellen mit ähnlichem Hohlraumanteil können sich hinsichtlich ihrer Zuverlässigkeit deutlich unterscheiden, wenn die Voids unterschiedlich verteilt sind.

Besonders kritisch kann ein Hohlraum an der Grenzfläche zwischen Pad und Lötverbindung sein. Dort kann sich die mechanische Spannung konzentrieren. Unter wiederholten Temperaturwechseln oder mechanischer Belastung kann ein solcher Bereich die Entstehung und Ausbreitung von Rissen begünstigen. Ein eher zentral gelegener Hohlraum muss dagegen nicht dieselbe Wirkung haben. Das ist keine pauschale Entwarnung, sondern ein Hinweis darauf, dass die Lage Bestandteil der technischen Bewertung sein muss.

IPC-A-610 wird in der Praxis häufig als Referenz für die visuelle Akzeptanz von Baugruppen herangezogen. Die konkrete Bewertung einer BGA-Lötstelle darf jedoch nicht aus einer aus dem Zusammenhang gelösten Grenzzahl abgeleitet werden. Anforderungen können nach Produktklasse, Bauform, Anschlussgeometrie, Kundenvereinbarung und anwendbarer Normrevision variieren. Für die Prozessentwicklung und das Design von BGA-Baugruppen liefert IPC-7095 zusätzliche Orientierung. Auch dort geht es nicht nur um die Existenz eines Voids, sondern um Entstehung, Geometrie, Lage und Auswirkung auf die Verbindung.

Eine geringere Void-Rate wird typischerweise mit einem geringeren Ausfallrisiko verbunden. Sie ersetzt aber nicht die Betrachtung von Position, Lastprofil, Lötstellengeometrie und Prozessfenster.

Die Aussagekraft der Röntgenprüfung hängt außerdem von der Messmethode ab. Bei einer 2D-Aufnahme können überlagerte Strukturen die scheinbare Größe eines Hohlraums beeinflussen. Die Ergebnisse sollten daher mit einem stabilen Prüfprogramm, geeigneten Referenzmustern und einer nachvollziehbaren Bewertungsregel erzeugt werden. Werden Grenzwerte verändert, muss klar dokumentiert sein, ob sich nur die Auswertung oder auch der tatsächliche Fertigungsprozess verändert hat.

Für eine belastbare Void-Analyse sind insbesondere folgende Fragen relevant:

• Wird die Fläche, das Volumen oder eine andere Kenngröße ausgewertet?
• Bezieht sich die Bewertung auf eine einzelne Lötstelle oder auf die gesamte Komponente?
• Liegt der Hohlraum zentral oder in der Nähe einer kritischen Grenzfläche?
• Welche thermischen Zyklen und mechanischen Lasten treten im späteren Einsatz auf?
• Gibt es kundenspezifische Vorgaben, die über allgemeine IPC-Kriterien hinausgehen?
• Wurde die Röntgenbewertung durch Schliffbilder oder andere Referenzverfahren validiert?

Bei Gull-Wing-Anschlüssen ist die Situation anders als bei BGA-Lötstellen. Die sichtbare Lötmeniskusgeometrie ist hier ein wesentliches Beurteilungsmerkmal. Interne Hohlräume können als Hinweis auf den Lötprozess dienen, sind aber nicht ohne Weiteres mit den Kriterien einer verdeckten BGA-Verbindung gleichzusetzen.

Anforderungsprofile: Wann Automotive-Standards strengere Prüfmethoden erzwingen

Die erforderliche Prüftiefe ergibt sich aus dem Einsatzprofil der Baugruppe. Eine Leiterplatte für ein unkritisches Gerät mit moderater thermischer Belastung stellt andere Anforderungen als ein Steuergerät, das über viele Jahre Vibration, Temperaturwechseln und hohen elektrischen Lasten ausgesetzt ist.

In der Automobilindustrie werden die Prüfanforderungen häufig durch Kundenspezifikationen, interne Freigaberegeln und die Einstufung der Funktion ergänzt. Bei sicherheits- oder funktionskritischen Baugruppen reicht es nicht, eine allgemeine Sichtprüfung als alleinigen Nachweis heranzuziehen. Die Prüfung muss jene Fehler abdecken, die im späteren Betrieb tatsächlich relevant werden können.

Das gilt etwa für:

• Steuergeräte mit sicherheitsrelevanten Funktionen,
• Leistungselektronik und Batteriemanagement,
• Baugruppen im Motor- oder Getriebeumfeld,
• Sensor- und Kommunikationsmodule mit hoher Verfügbarkeitsanforderung,
• starr-flexible Baugruppen mit bewegten oder mechanisch belasteten Bereichen.

Die häufig genannte Forderung nach einer festen maximalen Void-Rate ist dabei mit Vorsicht zu behandeln. Kundenvorgaben können für bestimmte Bauteile oder Anwendungen strengere Grenzwerte festlegen, aber aus dem Vorhandensein eines Automotive-Einsatzes lässt sich keine einheitliche Zahl für jede Lötstelle ableiten. Temperaturbereich, Bauteilgröße, Pad-Design, Lotlegierung, Leiterplattenaufbau und Lastprofil beeinflussen die Bewertung.

Eine niedrigere Void-Rate ist in der Regel günstig, weil weniger zusammenhängende Hohlräume und geringere kritische Fehlstellen erwartet werden. Sie ist jedoch kein alleiniger Beweis für eine robuste Baugruppe. Eine Lötverbindung mit niedriger Gesamt- beziehungsweise Flächenrate kann aufgrund einer ungünstigen Lage des Hohlraums weiterhin kritisch sein. Umgekehrt muss ein kleiner, zentraler Void nicht automatisch zum Ausschluss der Baugruppe führen. Die technische Entscheidung braucht deshalb einen Bezug zur realen Belastung.

AOI und AXI im Qualitätskonzept

Für Automotive-Baugruppen ist eine reine AOI-Linie häufig dann unzureichend, wenn verdeckte Lötstellen oder große thermische Anschlüsse vorhanden sind. Das bedeutet nicht, dass jede Baugruppe vollständig geröntgt werden muss. Es bedeutet, dass die nicht sichtbaren Merkmale durch ein geeignetes Verfahren abgesichert werden müssen.

Ein belastbares Qualitätskonzept kann aus mehreren Bausteinen bestehen:

• AOI für sichtbare Bestückungs- und Lötstellenfehler,
• AXI für verdeckte Anschlüsse und definierte kritische Komponenten,
• elektrische Prüfungen für Kurzschlüsse, Unterbrechungen und Funktionsmerkmale,
• Schliffbildanalysen zur Prozessvalidierung und bei Auffälligkeiten,
• dokumentierte Reflow- und Pastendrucküberwachung,
• Rückverfolgbarkeit von Material, Programm und Prozessparametern.

Gerade bei starr-flexiblen Leiterplatten ist die Prüfplanung frühzeitig mit dem mechanischen Aufbau abzustimmen. Biegeachsen, Versteifungen, unterschiedliche Oberflächenhöhen und empfindliche Übergänge können beeinflussen, wie die Baugruppe transportiert, aufgelegt und geröntgt wird. Eine Prüfstrategie, die nur die elektrischen Netze betrachtet, kann mechanisch bedingte Fehler an den Übergängen zwischen starrem und flexiblem Bereich übersehen.

Die Entscheidung aus dem Fehlerbild ableiten

Für die Auswahl zwischen optischer Inspektion und Röntgenprüfung ist eine einfache Zuordnung hilfreich: Sichtbare Fehler gehören primär in den Aufgabenbereich der AOI, verdeckte Fehler in den der AXI. In der Praxis überschneiden sich die Verfahren jedoch nicht vollständig. AOI liefert wichtige Informationen zur Bestückungsqualität, während AXI die innere Lötstellengeometrie und bestimmte Prozessfehler sichtbar macht.

Eine AOI-Prüfung ist meist der passende Schwerpunkt, wenn:

• die Anschlüsse der Bauteile gut zugänglich sind,
• keine oder nur wenige verdeckte Lötstellen vorhanden sind,
• der hohe Durchsatz im Vordergrund steht,
• die wesentlichen Fehler an Bestückung und Oberfläche erwartet werden,
• die Zuverlässigkeitsanforderungen durch zusätzliche Tests abgesichert sind.

Eine Röntgenprüfung gewinnt an Bedeutung, wenn:

• BGA-, LGA- oder QFN-Komponenten eingesetzt werden,
• große verdeckte Wärme- oder Masseflächen vorhanden sind,
• die Leiterplatte eine hohe Packungsdichte aufweist,
• interne Strukturen oder Durchkontaktierungen bewertet werden müssen,
• die Baugruppe hohen Temperaturwechseln oder Vibrationen ausgesetzt ist,
• ein Feldfehler wegen der Funktion oder Anwendung besonders schwerwiegend wäre.

Die Aussage „BGA vorhanden, also immer vollständige AXI“ ist ebenso pauschal wie die Annahme, AOI könne alle relevanten Fehler erkennen. Entscheidend sind die konkrete Bauteilgeometrie, die Zugänglichkeit der Lötstellen, die Risikoklasse und die vereinbarten Akzeptanzkriterien. Bei einem einzelnen, unkritischen Bauteil kann eine gezielte Röntgenprüfung ausreichen. Bei einer dicht bestückten Leistungselektronik kann dagegen eine umfassende Kombination aus AOI, AXI und elektrischer Prüfung erforderlich sein.

Fazit: Nicht AOI oder Röntgen, sondern die richtige Prüftiefe

Der Vergleich „Leiterplatten AOI oder Röntgeninspektion“ führt zu einer klaren Schlussfolgerung: AOI ist das schnelle und leistungsfähige Verfahren für sichtbare Bestückungs- und Lötstellenmerkmale. AXI ergänzt es dort, wo Bauteile, Lotkugeln oder Leiterplattenlagen den optischen Zugang versperren.

Für einfache SMD-Baugruppen kann AOI die wirtschaftlich angemessene Hauptprüfung sein. Sobald verdeckte Anschlüsse, komplexe Multilayer-Strukturen oder hohe thermomechanische Belastungen ins Spiel kommen, muss die Prüfstrategie erweitert werden. Die Röntgeninspektion liefert dann nicht nur zusätzliche Bilder, sondern Informationen über Fehler, die mit einer Kamera prinzipbedingt nicht zugänglich sind.

Die richtige Entscheidung entsteht deshalb aus dem Aufbau der Leiterplatte, dem erwarteten Fehlerbild und dem späteren Einsatz. Wer diese drei Punkte zusammenführt, vermeidet sowohl eine überdimensionierte Prüfung als auch die gefährliche Lücke zwischen optisch unauffälliger Oberfläche und tatsächlich fehlerhafter Lötverbindung.
