Schliffbildanalyse bei Leiterplatten: Lohnt sich der Aufwand?

Schwieriger wird es, wenn die eigentliche Frage unter der Oberfläche liegt: Ist die Durchkontaktierung wirklich vollständig verkupfert? Reicht der Annular Ring aus? Gibt es Risse im Laminat, Harzrückstände im Bohrkanal oder eine zu geringe Kupferdicke?

Genau hier setzt die Schliffbildanalyse an. Sie macht den inneren Aufbau einer Leiterplatte sichtbar, ist allerdings zerstörend und deshalb kein Prüfverfahren, das man beiläufig über jede Baugruppe laufen lässt. Wer die Schliffbildprüfung sinnvoll einsetzen will, muss deshalb drei Dinge zusammenbringen: die technische Fragestellung, eine passende Probenposition und ein realistisches Verständnis von Kosten und Aussagekraft.

Zerstörende Prüfung als letzte Instanz: Was ein Mikroschliff tatsächlich zeigt

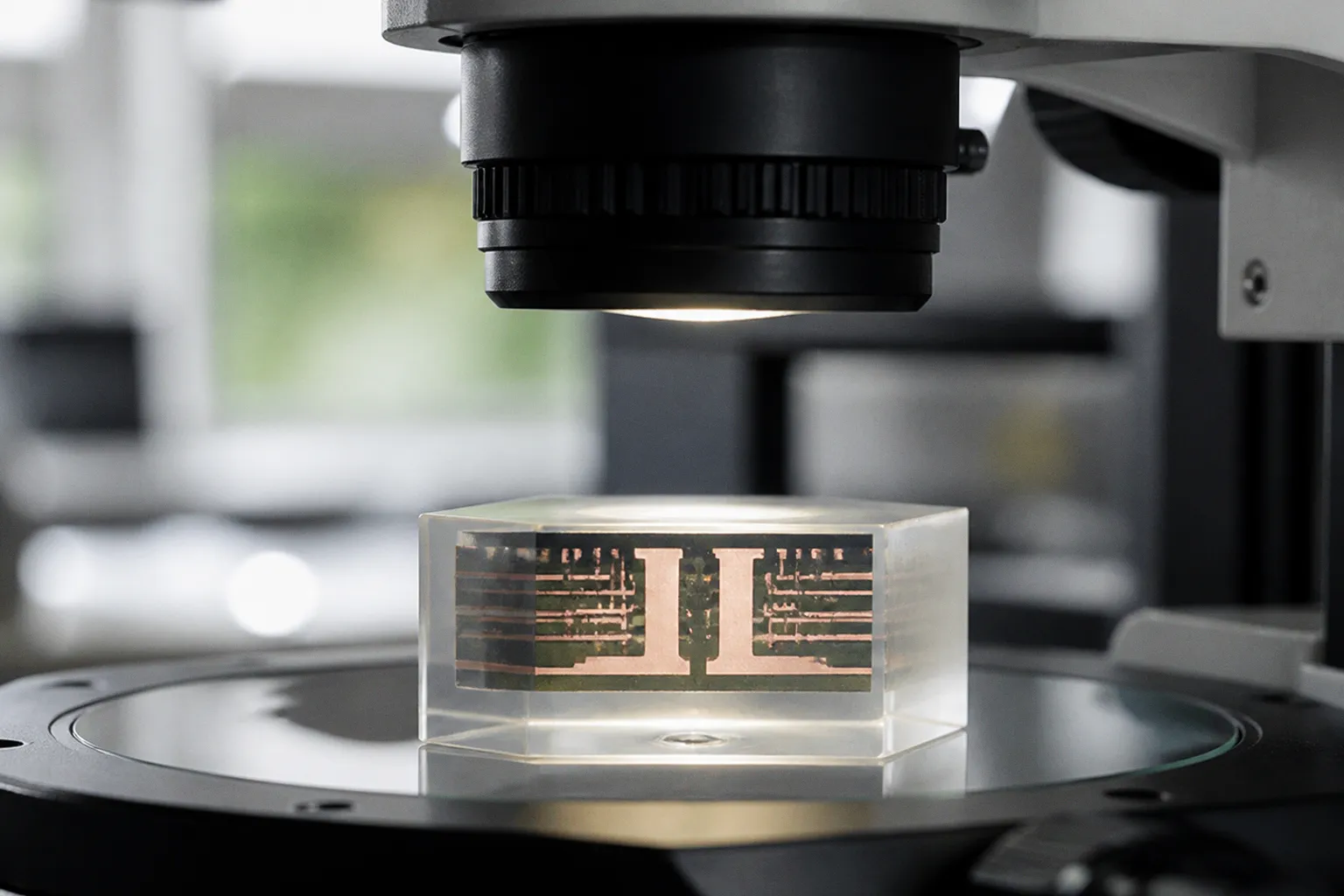

Bei einem Mikroschliff wird ein ausgewählter Bereich der Leiterplatte präzise herausgetrennt, eingebettet, geschliffen und poliert. Anschließend wird der Querschnitt mikroskopisch untersucht und vermessen. Die Probe ist danach nicht mehr verwendbar. Das klingt zunächst nach einem Nachteil, ist in der Qualitätssicherung aber genau der Grund für die hohe Aussagekraft: Wir schauen nicht indirekt auf ein Prüfsignal, sondern direkt in den Querschnitt der gefertigten Struktur.

Eine Schliffbildanalyse kann unter anderem sichtbar machen:

• die Kupferdicke in Außen- und Innenlagen sowie in Durchkontaktierungen,
• die Breite des Annular Rings um eine Bohrung,
• Risse, Hohlräume und Einschlüsse im galvanisch abgeschiedenen Kupfer,
• Wicking entlang von Bohrungen,
• unzureichende Lagenregistrierung,
• Isolationsabstände und Abweichungen in der Geometrie,
• Laminat-Hohlräume oder Risse,
• Ätzrückstände und Auffälligkeiten an den Leiterbahnkanten,
• die Dicke von Beschichtungen und Lötstopplack, sofern die Präparation dafür geeignet ist.

Damit beantwortet der Querschliff Fragen, die sich aus dem Layout, aus optischen Prüfungen oder aus elektrischen Tests allein nicht zuverlässig ableiten lassen. Ein elektrischer Test kann beispielsweise feststellen, dass eine Verbindung vorhanden ist. Er zeigt uns aber nicht automatisch, ob die Kupferhülse innerhalb einer Durchkontaktierung ausreichend dick ist oder ob sich bereits ein Riss in der Wandung gebildet hat.

Das ist der entscheidende Unterschied zwischen Funktion und Fertigungsqualität. Eine Leiterplatte kann den elektrischen Test bestehen und trotzdem ein strukturelles Risiko enthalten, das sich erst unter thermischer oder mechanischer Belastung auswirkt.

Was IPC-TM-650 und IPC-A-600 voneinander trennen

Für die technische Durchführung und Bewertung werden häufig verschiedene IPC-Dokumente herangezogen, die nicht dieselbe Aufgabe erfüllen. IPC-TM-650 beschreibt Prüfmethoden. Für die Präparation von Mikroschliffen ist die Methode 2.1.1F relevant, während IPC-TM-650 2.2.5A die dimensionale Untersuchung von Mikroschliffen behandelt.

IPC-A-600 wiederum beschreibt Zielzustände, zulässige Zustände und nichtkonforme Zustände von Leiterplatten. Das Dokument ist also kein Laborablauf und auch keine vollständige Zertifizierung des Herstellers, sondern ein Regelwerk für die Akzeptanz von Leiterplattenmerkmalen. In der aktuellen Dokumentenübersicht wird IPC-A-600 in Revision M mit dem Revisionsdatum 05/25 geführt. Für starre Leiterplatten ist außerdem IPC-6012F als Qualifikations- und Leistungsspezifikation aufgeführt.

Diese Unterscheidung ist in Projekten nicht nur akademisch. Wenn im Prüfbericht steht, dass nach IPC geprüft wurde, sollte klar sein, ob damit die Präparation, die Messmethode, die Akzeptanzkriterien oder mehrere dieser Ebenen gemeint sind. Sonst vergleichen wir beim Lieferantengespräch schnell Äpfel mit Durchkontaktierungen.

Ein Mikroschliff beweist nicht, dass eine Leiterplatte insgesamt „gut“ ist. Er zeigt präzise, was an genau dieser Schnittposition und an genau dieser Probe strukturell passiert.

Auch die Produktklasse darf nicht stillschweigend angenommen werden. IPC-A-600 Klasse 2 ist nicht automatisch die richtige Vorgabe für jedes Produkt. Die anzuwendende Klasse muss zu Produkt, Einsatzrisiko, Designvorgaben und Kundenvereinbarung passen. Für eine industrielle Steuerung, ein Medizinprodukt und eine einfache Baugruppe gelten nicht zwangsläufig dieselben Anforderungen, selbst wenn die Leiterplatten äußerlich ähnlich aussehen.

Präzision nach IPC-TM-650: Der technische Aufwand der Probenahme

Die größte Schwachstelle einer Schliffbildanalyse liegt nicht zwingend im Mikroskop, sondern oft schon in der Auswahl und Präparation der Probe. Ein Schnitt an der falschen Stelle beantwortet die falsche Frage. Eine schräg präparierte Fläche kann Abstände und Schichtdicken verfälschen. Wird beim Schleifen zu viel Material abgetragen, verschwindet ausgerechnet das Merkmal, das wir beurteilen wollten.

Nach IPC-TM-650 2.1.1 soll die Präparation möglichst eben und senkrecht zur untersuchten Struktur erfolgen. Beim Grobschleifen werden typischerweise Drehzahlen von 200 bis 300 U/min verwendet. Das ist kein Detail für den Laborordner, sondern beeinflusst die Qualität des Ergebnisses unmittelbar: Zu viel Wärme, Druck oder Materialabtrag kann Kupfer verschmieren, Harz ausbrechen lassen oder die Geometrie der Bohrung unbrauchbar verändern.

Die richtige Schnittposition entscheidet über den Nutzen

Bei einem Layout-Review würde ich die Schnittposition niemals erst dann festlegen, wenn die Leiterplatte bereits im Labor liegt. Wir sollten vorher aus dem CAD- und Fertigungsdatenbestand ableiten, welches Risiko untersucht werden soll.

Ein sinnvoller Prüfpunkt kann beispielsweise sein:

1. Eine kritische Durchkontaktierung:

Bei hohen Lagenzahlen, kleinen Bohrdurchmessern oder besonderen Anforderungen an die Zuverlässigkeit ist die Bohrwand oft der wichtigste Untersuchungsbereich.

2. Ein Bereich mit engem Annular Ring:

Wenn Bohrung und Pad im Footprint nur geringe Reserven lassen, kann der Querschliff zeigen, ob die verbleibende Kupferfläche und die Registrierung tatsächlich ausreichen.

3. Eine thermisch oder mechanisch belastete Zone:

Bei großen Masseflächen, Press-fit-Strukturen, schweren Steckverbindern oder wiederholten Temperaturwechseln lohnt sich der Blick auf potenzielle Riss- und Delaminationsstellen.

4. Ein auffälliger Fertigungsbereich:

Wenn AOI, elektrische Prüfung, Lötprofil oder Wareneingangskontrolle einen Hinweis liefern, sollte der Schliff möglichst genau die Fehlerhypothese prüfen und nicht irgendwo auf einer unkritischen Fläche erfolgen.

5. Ein repräsentativer Bereich aus einer Erstserie:

Bei einem neuen Lagenaufbau, einem neuen Fertiger oder einer geänderten Bohrtechnologie kann die Schliffbildanalyse als Teil der Prozessfreigabe dienen.

Die Analyse eines einzelnen Querschnitts kann sehr aussagekräftig sein, aber sie ersetzt keine statistisch begründete Stichprobenplanung. Es gibt keinen universellen Standardwert, der für jede Leiterplatte die Anzahl und Position der Schliffe festlegt. Die sinnvolle Anzahl hängt von Technologie, Risikoklasse, Losgröße, Kundenanforderungen und der konkreten Fehlerhypothese ab.

Messgrenzen und Interpretation

IPC-TM-650 2.2.5A nennt für ihren Anwendungsbereich eine Grenze: Messungen unterhalb von 1,25 µm sind von dieser Methode nicht abgedeckt. Das bedeutet nicht, dass kleinere Strukturen grundsätzlich unsichtbar wären. Es bedeutet, dass wir die Methode nicht pauschal für beliebig kleine dimensionale Aussagen verwenden dürfen.

Auch bei scheinbar eindeutigen Bildern müssen wir zwischen Messwert und Interpretation unterscheiden. Eine Kupferdicke lässt sich vermessen. Ob diese Dicke für die konkrete Produktklasse und Spezifikation akzeptabel ist, ergibt sich erst aus den vereinbarten Kriterien. Ein sichtbarer Hohlraum ist eine Beobachtung; seine Bewertung hängt von Position, Ausdehnung, Regelwerk und Funktion des Merkmals ab.

Bei Innenlagenkupfer nennt eine von Eurocircuits veröffentlichte Tabelle für IPC-A-600 Klasse 2 beispielsweise folgende Mindestwerte für die nach der Bearbeitung verbleibende Kupferdicke:

Diese Werte sind kein Freibrief, jede Messung unabhängig vom Projekt nach derselben Tabelle zu bewerten. Sie zeigen aber gut, warum die Angabe „35 µm Kupfer“ allein nicht genügt. Im Fertigungsprozess und nach der Bearbeitung zählt die tatsächlich verbleibende Struktur, nicht nur der Nennwert aus dem Datenblatt.

Schliffbildprüfung bei Leiterplatten: Kosten und Aufwand realistisch einordnen

Die Frage „Was kostet ein Leiterplattenquerschliff?“ lässt sich nicht mit einer einzigen belastbaren Marktzahl beantworten. Der Preis hängt davon ab, wie viele Schliffe benötigt werden, welche Positionen untersucht werden, ob nur eine optische Auswertung oder ein technischer Bericht gewünscht ist und ob zusätzliche Bewertungen erforderlich sind.

Ein veröffentlichtes Preisbeispiel für Mikroschliffdienstleistungen nennt:

Diese Beträge sind veröffentlichte Beispiele eines konkreten Dienstleisters und kein verbindlicher Branchenpreis. Sie vermitteln dennoch eine nützliche Größenordnung: Der zusätzliche Schliff erhöht den Preis nicht zwangsläufig linear, weil Präparation und Untersuchung teilweise in einem gemeinsamen Ablauf erfolgen. Ein ausführlicher Bericht kann den Gesamtaufwand dagegen deutlich erhöhen.

Der erweiterte Bericht umfasst laut Leistungsbeschreibung technische Interpretation, Schlussfolgerungen, eine Bewertung nach IPC-Klassen und – sofern anwendbar – eine Pass/Fail-Einstufung. Genau diese Interpretation ist häufig der Teil, der den praktischen Wert der Untersuchung ausmacht. Ein Ordner mit Mikroskopaufnahmen hilft wenig, wenn niemand dokumentiert, welche Abweichung vorliegt, nach welchem Kriterium sie bewertet wurde und welche Maßnahme daraus folgt.

Was in einem guten Prüfauftrag stehen sollte

Bevor die Probe ins Labor geht, sollten wir den Auftrag so formulieren, dass die spätere Auswertung nicht im Ungefähren bleibt. Dazu gehören:

• die genaue Bestell- oder Zeichnungsnummer der Leiterplatte,
• die Produktklasse und die vereinbarten Akzeptanzkriterien,
• die gewünschte Schnittposition mit Referenz zu Bohrung, Pad oder Leiterzug,
• die zu messenden Merkmale, etwa Kupferdicke, Annular Ring oder Isolationsabstand,
• die Information, ob es sich um eine Erstbemusterung, Reklamation, Prozessänderung oder Serienüberwachung handelt,
• die gewünschte Dokumentation mit Aufnahmen, Messwerten und technischer Bewertung,
• die Frage, ob die Probe aus einem bestimmten Fertigungslos stammen muss.

Gerade bei einer Reklamation ist die Schnittposition entscheidend. Wird nur eine unkritische Stelle untersucht, kann der Bericht formal sauber und für die eigentliche Fehlerursache trotzdem wertlos sein. Besser ist es, die Hypothese vorab zu formulieren: Vermuten wir eine zu geringe Kupferdicke in der Durchkontaktierung, eine Bohrversatzabweichung, einen Riss nach Temperaturwechsel oder ein Problem beim Verpressen?

Die billigste Schliffbildanalyse ist nicht die mit dem niedrigsten Angebot, sondern diejenige, die die technische Frage beim ersten Versuch beantwortet.

Kosten gegen Risiko abwägen

Bei einem kleinen, unkritischen Produkt kann eine Schliffbildanalyse unverhältnismäßig wirken. Bei einer mehrlagigen Leiterplatte mit feinen Durchkontaktierungen, hoher thermischer Belastung oder schwer zugänglichen BGA-Strukturen kann derselbe Betrag sehr gut angelegt sein. Die Rechnung lautet nicht einfach „Prüfungskosten gegen Leiterplattenpreis“, sondern eher:

• Welche Kosten entstehen, wenn ein struktureller Fehler erst nach der Serienfreigabe auffällt?
• Wie viele Baugruppen wären dann betroffen?
• Lässt sich die Ursache nachträglich noch eindeutig einem Fertigungsschritt zuordnen?
• Welche Nachweise verlangt der Kunde oder die interne Qualitätssicherung?
• Ist eine Änderung an Stack-up, Bohrdaten, Lötprofil oder Lieferant geplant?

Ein Schliff ist zerstörend. Für die Freigabe eines Loses müssen deshalb geeignete Muster vorgesehen werden. Bei einer bereits bestückten Baugruppe ist zusätzlich zu klären, ob der Schnitt die Baugruppe, den Bestückungsdruck, den Lötstopplack oder angrenzende Komponenten betrifft. In manchen Fällen ist es wirtschaftlicher, gezielt unbestückte Testcoupons oder zusätzliche Fertigungsnutzen einzuplanen, statt später eine wertvolle Baugruppe zu opfern.

Schliffbildanalyse versus AOI und Röntgeninspektion

Die drei Verfahren werden in der Praxis manchmal in einen Topf geworfen, weil alle zur Qualitätssicherung beitragen. Sie beantworten jedoch unterschiedliche Fragen und sind nicht austauschbar.

AOI ist schnell und eignet sich gut für die laufende Fertigung. Das System prüft grundsätzlich sichtbare äußere Merkmale und kann bei entsprechendem Programm viele Montage- und Leiterplattenfehler zuverlässig in den Prozess zurückmelden. Eine verdeckte BGA-Lötstelle bleibt aber eben verdeckt. Hier kommt die Röntgeninspektion ins Spiel, insbesondere wenn die Lötverbindung oder ein Hohlraum unter dem Bauteil bewertet werden soll.

Der Querschliff geht an einer anderen Stelle tiefer: Er zeigt, wie sich die Schichten und Materialien im Schnitt tatsächlich zueinander verhalten. Dafür kann er nicht über die gesamte Platine schauen. Ein Schliff an Position A macht keine Aussage über Position B, wenn die Fertigungsbedingungen oder die lokale Geometrie dort abweichen.

Wann welche Methode sinnvoll ist

Für die Auswahl hilft eine einfache Zuordnung zur technischen Frage:

• „Ist das Bauteil vorhanden und richtig ausgerichtet?“

AOI ist meist der naheliegende erste Schritt.

• „Wie sieht die verdeckte Lötstelle unter dem BGA aus?“

Röntgen liefert die passendere Perspektive.

• „Ist die Kupferhülse der Durchkontaktierung ausreichend ausgebildet?“

Dafür ist der Mikroschliff die direkte Methode.

• „Gibt es einen Riss oder Hohlraum im Querschnitt?“

Auch hier liefert der Schliff die unmittelbarste Beurteilung.

• „Ist die Verbindung elektrisch geschlossen?“

Ein elektrischer Test bleibt notwendig; die Schliffbildanalyse ersetzt ihn nicht.

Diese Reihenfolge ist wichtig, weil die Verfahren unterschiedliche Ebenen der Qualitätssicherung abdecken. AOI und Röntgen können Baugruppen prüfen, ohne sie zu zerstören. Der Mikroschliff liefert dafür eine besonders direkte Material- und Geometrieanalyse, aber nur an einer entnommenen Probe.

Qualitätssicherung durch Schliffbilder: Wann sich der Aufwand rechtfertigt

Eine pauschale Notwendigkeit von Schliffbildanalysen für jede Leiterplatte lässt sich nicht ableiten. Die Methode ist weder ein automatischer Pflichtschritt für jedes Los noch ein Ersatz für die übrigen Prüfungen. Sie ist am stärksten, wenn ein konkretes strukturelles Risiko vorliegt oder wenn wir eine Fertigung beziehungsweise Änderung belastbar freigeben wollen.

Besonders sinnvoll ist der Einsatz in diesen Situationen:

Erstbemusterung und neuer Fertiger

Beim Wechsel des Leiterplattenherstellers oder bei einem neuen Lagenaufbau kann der Schliff zeigen, ob die Fertigungsdaten in der Praxis so umgesetzt wurden, wie es das CAD-Modell und die Zeichnung erwarten lassen. Das betrifft nicht nur die Bohrungen, sondern auch Lagenregistrierung, Kupferverteilung und die Ausbildung kritischer Übergänge.

Bei einem Layout-Review achte ich in diesem Zusammenhang besonders darauf, ob die Prüfpositionen aus dem Design bereits ableitbar sind. Ein gutes Layout enthält nicht nur funktionsfähige Netze, sondern lässt sich im Fehlerfall auch sinnvoll analysieren. Testcoupons, geeignete Referenzstrukturen und dokumentierte kritische Bohrungen sparen später Zeit.

Geänderte Bohr- oder Pressparameter

Wenn der Fertiger Bohrwerkzeuge, Galvanik, Laminat, Presszyklus oder Lagenaufbau ändert, kann eine Schliffbildanalyse die Auswirkungen sichtbar machen. Das gilt insbesondere bei Übergängen auf kleinere Bohrdurchmesser, höheren Lagenzahlen oder neuen Materialsystemen.

Die Frage ist dabei nicht nur, ob eine Leiterplatte elektrisch funktioniert. Wir wollen wissen, ob die Prozessreserve noch ausreicht. Ein Grenzfall, der bei Raumtemperatur unauffällig bleibt, kann nach Temperaturwechseln oder wiederholter mechanischer Belastung zum Ausfall führen.

Fehleranalyse nach Feld- oder Serienausschuss

Wenn Baugruppen sporadisch ausfallen, sich Verbindungen nach Temperaturtests öffnen oder bei der elektrischen Prüfung ein unerwartetes Muster entsteht, kann der Querschliff eine Ursache sichtbar machen. Er ist dann besonders wertvoll, wenn die Schnittposition aus einer belastbaren Fehleranalyse hervorgeht und nicht nach dem Zufallsprinzip gewählt wird.

Ein einzelner positiver Schliff schließt allerdings nicht aus, dass an einer anderen Stelle oder in einem anderen Los ein Fehler vorhanden ist. Umgekehrt sollte ein auffälliger Querschnitt nicht vorschnell als Beweis für einen flächendeckenden Serienfehler gelten. Wir brauchen die Verbindung aus Probe, Fertigungslos, Fehlerbild und Prozessdaten.

Hochzuverlässige oder schwer reparierbare Produkte

Je teurer ein späterer Ausfall und je schwieriger eine Reparatur, desto eher lohnt sich eine gezielte zerstörende Prüfung. Das betrifft unter anderem Anwendungen mit hohen thermischen Zyklen, starken mechanischen Belastungen, sicherheitsrelevanten Funktionen oder schwer zugänglichen Baugruppen.

Die Prüfung kann außerdem Teil einer abgestuften Qualitätsstrategie sein: AOI und elektrische Tests im laufenden Prozess, Röntgen für verdeckte Lötstellen und ausgewählte Schliffe zur Verifikation der inneren Leiterplattenstruktur. Der Aufwand steigt, aber die Verfahren ergänzen sich, statt dieselbe Information mehrfach zu erzeugen.

Was eine Schliffbildanalyse nicht nachweist

Die Methode ist präzise, aber ihr Prüfbereich bleibt klar begrenzt. Aus einem Mikroschliff lässt sich nicht automatisch auf die elektrische Funktionsfähigkeit der gesamten Leiterplatte schließen. Dafür brauchen wir weiterhin Durchgangs-, Isolations- und gegebenenfalls Funktionstests.

Ebenso wenig weist ein bestandener Querschnitt die RoHS-Konformität nach. RoHS bezieht sich auf die Beschränkung bestimmter Stoffe in homogenen Materialien. Dafür sind geeignete Materialnachweise und je nach Fragestellung chemische Prüfungen erforderlich. Die Untersuchung einer Kupferhülse oder eines Laminatquerschnitts beantwortet diese Stofffrage nicht.

Auch die Zertifizierung eines Unternehmens ist davon getrennt zu betrachten. IPC-A-600 liefert Akzeptanzkriterien für Leiterplatten; ein bestandener Schliff ist keine vollständige Prozess- oder Produktzertifizierung. Und selbst eine saubere Prüfung nach IPC-Kriterien ersetzt nicht die Vereinbarung, welche Produktklasse, welche Zeichnungsanforderungen und welche kundenspezifischen Grenzwerte gelten.

Bei flexiblen und starr-flexiblen Leiterplatten kommt die mechanische Komplexität hinzu. Biegeradien, Übergänge zwischen starren und flexiblen Bereichen, Klebeschichten und die lokale Lagengeometrie können die Präparation anspruchsvoller machen. Hier sollten wir nicht einfach annehmen, dass exakt dieselben Präparationsparameter und Bewertungsschemata wie bei einer starren Standardleiterplatte ohne Anpassung funktionieren. Der Prüfauftrag muss zur Konstruktion und zum Materialaufbau passen.

Mein Urteil: hoher Nutzen bei konkreter Frage, kein Selbstzweck

Die Schliffbildanalyse bei Leiterplatten lohnt sich vor allem dann, wenn sie eine klare technische Entscheidung absichert: die Freigabe eines neuen Fertigers, die Bewertung einer kritischen Durchkontaktierung, die Untersuchung eines Serienfehlers oder die Verifikation eines geänderten Lagen- und Bohrkonzepts.

Für die routinemäßige Prüfung jeder Leiterplatte ist sie dagegen weder pauschal erforderlich noch wirtschaftlich sinnvoll. Sie ist zerstörend, lokal begrenzt und nur so gut wie Schnittposition, Präparation und Bewertungsmaßstab. Wer lediglich ein allgemeines „Bitte einmal nach IPC prüfen“ beauftragt, verschenkt einen Teil des Potenzials.

Mein pragmatischer Ansatz lautet deshalb: Erst die Fehlerhypothese oder das Freigaberisiko definieren, dann die geeignete Position im Layout festlegen, anschließend die Messmerkmale und Akzeptanzkriterien dokumentieren. AOI, Röntgen und elektrische Tests bleiben dabei eigenständige Bausteine. Der Mikroschliff kommt dort zum Einsatz, wo wir die innere Struktur nicht mehr vermuten, sondern tatsächlich sehen und messen müssen.

So betrachtet ist der Querschliff kein teurer Umweg, sondern eine gezielte Beweisaufnahme. Er ersetzt keine gute Fertigungsplanung und keine saubere Qualitätssicherung – kann uns aber genau dann die entscheidende Antwort liefern, wenn ein schönes AOI-Bild und ein bestandener Funktionstest noch nicht erklären, warum die Leiterplatte später trotzdem ausfällt.
