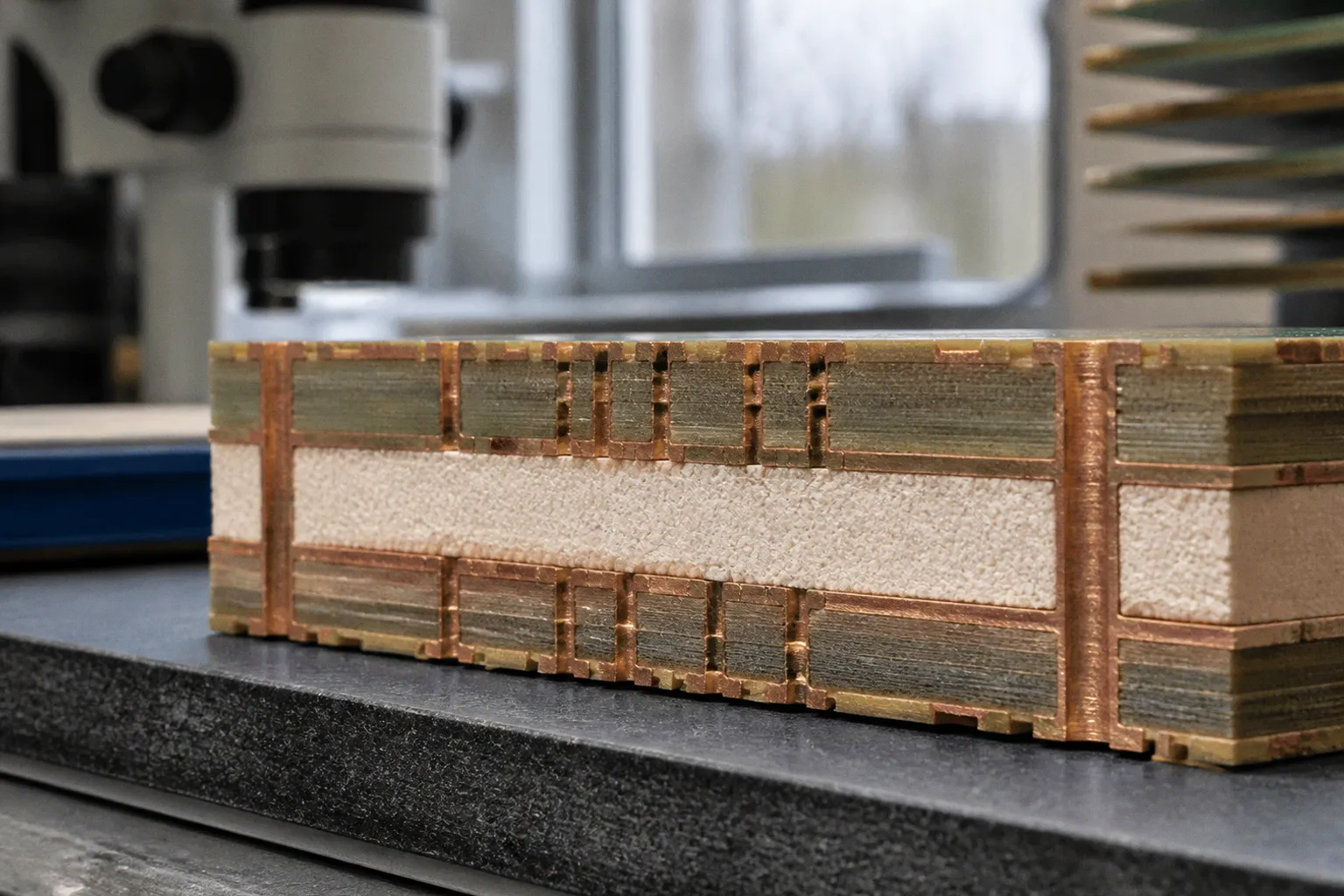

Rogers-Substrate vs. FR4: Hochfrequenz-Materialien im Test
Bei 1 MHz liegt die Dielektrizitätskonstante von Standard-FR4 typischerweise zwischen 4,2 und 4,8. Hochfrequenzsubstrate aus dem Rogers-Programm liegen je nach Werkstoff ungefähr zwischen 2,2 und 3,6.
Beim Verlustfaktor verschiebt sich das Verhältnis deutlich: FR4 erreicht etwa 0,02, geeignete Rogers-Laminate liegen bei 0,001 bis 0,004.
Diese Werte bestimmen keine abstrakte Materialklasse. Sie bestimmen Leitungsverluste, Impedanz, Phasenlage, Lagenaufbau und thermische Zuverlässigkeit. Der Vergleich Rogers-Substrate gegen FR4 ist deshalb keine Frage von Premium gegen Standard. Er ist eine Frage des zulässigen Übertragungsverlusts, der Frequenz, der Leitungslänge und der Fertigungstoleranzen.
Der Verlustfaktor entscheidet über die HF-Tauglichkeit
FR4 ist ein Verbund aus Epoxidharz und Glasfasergewebe. Das Material erfüllt üblicherweise UL94V-0 und deckt als kostengünstiges Basismaterial den größten Teil allgemeiner Leiterplattenanwendungen ab. Seine Eigenschaften reichen für digitale Logik, Stromversorgungen, Steuerungen und viele analoge Schaltungen aus.
Mit steigender Frequenz wird der Verlustfaktor jedoch zum bestimmenden Parameter. Der Dissipationsfaktor Df beschreibt, wie viel elektromagnetische Energie im Substrat in Wärme umgesetzt wird. Ein höherer Df erhöht die Dämpfung der Leitung. Die Wirkung steigt mit Frequenz und Leitungslänge.
Bei Standard-FR4 liegt Df ungefähr bei 0,02. Das ist kein automatisches Ausschlusskriterium für jede Anwendung oberhalb von 1 GHz. Eine kurze Leitung, ein begrenztes Einfügedämpfungsbudget und niedrige Datenrate können den Einsatz weiterhin ermöglichen. Für längere HF-Leitungen, Filter, Antennenzuleitungen und phasenempfindliche Strukturen wird der Materialverlust jedoch schnell dominant.
Rogers-Laminate werden für diese Randbedingungen gezielt ausgewählt. Je nach Produktfamilie basieren sie auf Kohlenwasserstoff-Keramik-Systemen, PTFE oder anderen Hochfrequenzwerkstoffen. Typische Df-Werte von etwa 0,001 bis 0,004 reduzieren den dielektrischen Verlust deutlich.
Bei Hochfrequenz entscheidet nicht der Markenname über die Eignung, sondern die Verlustbilanz aus Df, Frequenz, Leitungslänge, Kupferprofil und Geometrie.
Die geringere Dämpfung ist der primäre technische Grund für Rogers. Die niedrigere Dielektrizitätskonstante ist ein zweiter. Sie verändert die elektrische Länge der Leiterbahn, die Leitungsbreite für eine definierte Impedanz und die Kopplung zwischen benachbarten Strukturen.
Dk ist kein fester Werkstoffwert
Die Dielektrizitätskonstante Dk beeinflusst die Ausbreitungsgeschwindigkeit und die Impedanz einer Leiterstruktur. Bei Standard-FR4 wird typischerweise ein Dk-Bereich von 4,2 bis 4,8 bei 1 MHz angegeben. Dieser Wert ist nicht über den gesamten Frequenzbereich konstant. Er hängt unter anderem von Harzanteil, Glasgewebe, Messverfahren, Frequenz und Temperatur ab.
Rogers-Hochfrequenzsubstrate weisen meist niedrigere und besser spezifizierte Dk-Werte auf. Für geeignete Materialien liegt der Bereich ungefähr zwischen 2,2 und 3,6. Beim RO4350B wird beispielsweise ein Dk-Wert von etwa 3,48 mit einer Toleranz von ±0,05 angegeben.
Diese Spezifikation verändert die Entwurfsgrundlage. Eine 50-Ohm-Leitung wird nicht allein über ihre Kupferbreite definiert. Entscheidend sind zusätzlich:
- Dk des konkreten Laminats und der konkrete Messaufbau
- Abstand zwischen Leiterbahn und Referenzfläche
- Kupferdicke und Kupferprofil
- Lötstoppmaskenabdeckung
- Glasgeweberaster und Harzverteilung
- Fertigungstoleranzen von Ätzung und Lagenregistrierung
- Temperatur und Feuchtezustand des Aufbaus
Bei FR4 entsteht durch das Glasgewebe eine lokale Inhomogenität. Leiterbahnen liegen abhängig von ihrer Position teilweise über Glasbündeln und teilweise über harzreicheren Bereichen. Der effektive Dk-Wert der Leitung ist dann eine Geometrie- und Lageeigenschaft. Ein pauschaler Bibliothekswert kann die reale Impedanz nur begrenzt abbilden.
Hochfrequenzmaterialien reduzieren diese Unsicherheit, beseitigen sie aber nicht vollständig. Auch Rogers-Substrate besitzen unterschiedliche Glasgewebe, Harzanteile und Schichtaufbauten. Ein Materialdatenblatt ersetzt keine kontrollierte Leiterplattenkonstruktion.
Rogers 4350B gegen FR4 im direkten Vergleich
| Parameter | Standard-FR4 | Rogers-Hochfrequenzsubstrat, Beispiel RO4350B |
|---|---|---|
| Typischer Dk-Wert | 4,2–4,8 bei 1 MHz | etwa 3,48 ± 0,05 |
| Verlustfaktor Df | etwa 0,02 | typischerweise im Bereich 0,001–0,004 |
| Frequenzstabilität | abhängig von Harzsystem, Glasgewebe und Messmethode | für HF-Anwendungen spezifiziert |
| Feuchtigkeitsaufnahme | höher und stärker systemabhängig | sehr gering |
| Wärmeleitfähigkeit | etwa 0,3–0,4 W/m·K | etwa 0,5–0,9 W/m·K |
| Z-Achsen-CTE | stark vom FR4-System abhängig | etwa 30–50 ppm/°C |
| Materialkosten | Referenz | ungefähr 3- bis 10-fach höher |
| Typische Anwendung | allgemeine Leiterplatten | HF, Mikrowelle, Radar, 5G, Satellitenkommunikation |
Die Tabelle zeigt die technische Richtung. Sie liefert keine universelle Freigabegrenze. Für die konkrete Leiterplatte müssen Frequenzband, Strukturgröße, Leitungsweg und zulässige Dämpfung gemeinsam bewertet werden.
Feuchtigkeit verändert die elektrische und mechanische Bilanz
Feuchtigkeit wirkt in zwei Richtungen. Sie verändert die elektrische Materialeigenschaft und beeinflusst die thermomechanische Belastung beim Löten und im Betrieb.
Standard-FR4 nimmt im Vergleich zu geeigneten Hochfrequenzlaminaten mehr Feuchtigkeit auf. Der Wasseranteil verändert die effektive Dielektrizitätskonstante. Damit verschieben sich Impedanz und Phasenlage. Bei breitbandigen Signalen ist das nicht nur ein Offset. Unterschiedliche Frequenzanteile werden unterschiedlich beeinflusst.
Für digitale Hochgeschwindigkeitssignale kann daraus eine Verschlechterung der Augenöffnung und der Jitterbilanz entstehen. Bei HF-Filtern und Antennenstrukturen wirkt sich die Verschiebung direkt auf Resonanzfrequenz und Anpassung aus. Bei Messsystemen mit engem Phasenbudget ist die Materialstabilität deshalb Teil der Systemkalibrierung.
Rogers-Substrate werden mit sehr geringer Feuchtigkeitsaufnahme spezifiziert. Das stabilisiert Dk und Df über wechselnde Umgebungsbedingungen. Der Vorteil entsteht nicht nur im Labor. Er betrifft auch Lagerung, Montage, Temperaturwechsel und Langzeitbetrieb.
Die Feuchteaufnahme darf trotzdem nicht isoliert betrachtet werden. Ein Multilayer enthält Harzsysteme, Prepregs, Lötstoppmaske, Kupfer und Bohrungen. Bei Hybridaufbauten kann die Gesamtstabilität durch das schwächste Material begrenzt werden. Ein HF-Laminat auf einer einzelnen Innenlage macht aus einem unkontrollierten Gesamtaufbau keine kontrollierte HF-Plattform.
Thermische Ausdehnung und Durchkontaktierungen
Thermische Zyklen belasten jede durchkontaktierte Leiterplatte. Kupfer und Basismaterial dehnen sich in der Z-Achse unterschiedlich aus. Bei wiederholtem Aufheizen und Abkühlen entstehen mechanische Spannungen in den galvanisch beschichteten Bohrungen.
Für geeignete Rogers-Laminate werden Z-Achsen-CTE-Werte von etwa 30 bis 50 ppm/°C genannt. Damit liegt das Material näher am Ausdehnungsverhalten von Kupfer als viele Standardaufbauten. Die geringere Differenz reduziert die Belastung der PTH-Strukturen bei thermischen Zyklen.
FR4 kann ebenfalls robuste Werte erreichen. Die Bezeichnung FR4 definiert jedoch kein einzelnes Harzsystem. Sie beschreibt eine Materialklasse mit unterschiedlichen Glasübergangstemperaturen, Harzsystemen, Kupferfolien und Ausdehnungswerten. Zwei FR4-Produkte können sich bei Bohrungszuverlässigkeit, Feuchteverhalten und thermischer Belastbarkeit deutlich unterscheiden.
Für die Bewertung eines Multilayers sind daher mindestens diese Daten erforderlich:
- Glasübergangstemperatur Tg des konkreten Systems
- Z-Achsen-CTE unterhalb und oberhalb Tg
- Kupferdicke in den Durchkontaktierungen
- Bohrungsdurchmesser und Aspektverhältnis
- Anzahl der Lötzyklen
- Temperaturprofil der Baugruppe
- Verhältnis aus Kupferflächen und harzreichen Bereichen
- Aufbau der Prepregs und Kernmaterialien
Die höhere Wärmeleitfähigkeit von Hochfrequenzlaminaten kann bei der thermischen Anbindung helfen. Typische Werte liegen ungefähr zwischen 0,5 und 0,9 W/m·K. FR4 liegt häufig bei etwa 0,3 bis 0,4 W/m·K. Das ist kein Ersatz für thermische Durchkontaktierungen, Kupferflächen oder eine definierte Wärmesenke. Es verändert aber den Wärmewiderstand des Substrats.
Wann FR4 technisch ausreicht
FR4 bleibt die richtige Wahl, wenn die HF-Strukturen kurz sind, das Einfügedämpfungsbudget ausreichend groß ist und die Impedanzanforderungen durch den konkreten Aufbau beherrscht werden. Das gilt beispielsweise für viele Steuer- und Versorgungsschaltungen mit einzelnen schnellen Signalen, sofern die Leitungswege und Flankenraten in der Signalintegritätsrechnung berücksichtigt werden.
Die Frequenz allein liefert keine ausreichende Entscheidung. Ein 1-GHz-Signal auf einer kurzen Leiterbahn ist nicht mit einer mehrere Zentimeter langen Mikrowellenstruktur gleichzusetzen. Ebenso entscheidet die Flankenzeit digitaler Signale über das relevante Spektrum. Eine niedrige Taktfrequenz kann trotzdem schnelle Flanken enthalten.
FR4 scheidet nicht wegen einer magischen Frequenzgrenze aus. Es scheidet aus, wenn die Verluste, die Dk-Streuung oder die Feuchteabhängigkeit das verfügbare Systembudget überschreiten.
Wann ein Rogers-Substrat erforderlich wird
Ein Rogers-Material wird technisch plausibel, wenn mindestens eine der folgenden Bedingungen erfüllt ist:
1. Die Leitungsverluste auf FR4 überschreiten das Einfügedämpfungsbudget.
Das betrifft lange 50-Ohm-Leitungen, Filter, Koppler und Antennenzuleitungen.
2. Die Phasenstabilität eine enge Dk-Toleranz verlangt.
Das gilt für phasengesteuerte Strukturen, Messpfade und frequenzselektive Netzwerke.
3. Die Feuchteaufnahme des Substrats die Anpassung oder Resonanz verschiebt.
Dies ist bei offenen HF-Strukturen und wechselnden Umgebungsbedingungen relevant.
4. Die thermische Belastung die Zuverlässigkeit von PTH-Verbindungen begrenzt.
Dann werden CTE, Tg, Bohrungsgeometrie und Lötprofil gemeinsam bewertet.
5. Die Leiterplatte eine definierte HF-Funktion und keine reine digitale Verbindungsfunktion besitzt.
Ein Filter, ein Verstärkereingang oder eine Antennenstruktur benötigt eine andere Materialkontrolle als ein Logikträger.
Hybridaufbauten senken die Kosten, erhöhen aber die Prozessanforderung
Rogers-Laminate kosten im Einkauf ungefähr drei- bis zehnmal so viel wie Standard-FR4-Materialien. Die reale Differenz hängt von Materialtyp, Lagenzahl, Losgröße, Liefervertrag und Fertiger ab. Der Preis des Basismaterials ist zudem nur ein Teil der Gesamtkosten.
Die übliche Lösung für komplexe Multilayer ist ein Hybrid-Stack-up. Nur die kritischen HF-Lagen erhalten ein Hochfrequenzsubstrat. Digitale, mechanische oder versorgungsnahe Lagen bleiben auf FR4.
Das reduziert den Materialeinsatz. Es verlagert die Schwierigkeit jedoch in den Lagenaufbau. Die Übergänge zwischen den Materialsystemen müssen mechanisch, thermisch und elektrisch beherrscht werden. Unterschiedliche CTE-Werte, Harzflüsse und Pressparameter beeinflussen die Registrierung. Bei feinen Strukturen können sich daraus Abweichungen an Bohrungen, Pads und Referenzflächen ergeben.
Ein Hybridaufbau ist daher keine einfache Kombination zweier Einkaufsteile. Er benötigt eine konkrete Fertigungsfreigabe. Der Leiterplattenhersteller muss die Materialkombination, die Prepreg-Auswahl, die Pressfolge und die Bohrstrategie kennen.
Besonders kritisch sind diese Punkte:
- Die HF-Lage muss einen definierten Abstand zur Referenzfläche behalten.
- Das verwendete Prepreg darf die vorgesehene Impedanz nicht durch unkontrollierten Harzfluss verändern.
- Unterschiedliche Ausdehnungswerte dürfen die PTH-Zuverlässigkeit nicht verschlechtern.
- Mikrovias und Laserbohrungen müssen mit der lokalen Kupferverteilung kompatibel sein.
- Der Lötstoppmaskenauftrag darf bei offenen HF-Strukturen nicht unberücksichtigt bleiben.
- Die Materialdaten müssen für die tatsächliche Frequenz und den tatsächlichen Aufbau gelten.
Ein Hybrid-Stack-up spart Materialkosten. Er spart keine Entwurfsarbeit und keine Prozessvalidierung.
Leiterbahnen, Kupfer und Oberflächen
Der niedrige Df-Wert des Substrats löst nicht jedes Verlustproblem. Bei höheren Frequenzen steigt der Einfluss der Leiterrauheit. Der Strom konzentriert sich in den Randbereichen des Kupfers. Eine raue Kupferoberfläche verlängert den effektiven Stromweg und erhöht die Leitungsverluste.
Die Wahl der Kupferfolie gehört deshalb zur Materialentscheidung. Standardkupfer kann für viele Anwendungen ausreichen. Bei verlustkritischen HF-Strukturen werden dagegen Folientyp, Rauheit und Haftsystem in die Auslegung einbezogen.
Auch die Ätzgeometrie verändert die Impedanz. Eine trapezförmige Leiterbahn besitzt eine andere effektive Breite als eine ideal rechteckige Struktur. Bei schmalen Leitungen wirken sich Unterätzung und Kupferdicke direkt auf die 50-Ohm-Auslegung aus.
Die Lötstoppmaske ist ebenfalls kein rein optischer Fertigungsschritt. Sie verändert die effektive Umgebung der Leiterbahn. Ihre Dielektrizitätskonstante, Schichtdicke und Abdeckung fließen in die Impedanz ein. Bei weniger kritischen Leitungen kann dieser Einfluss vernachlässigbar sein. Bei eng tolerierten HF-Strukturen muss er in das Modell.
Auswahl nach Anwendung statt nach Materialetikett
Die Materialauswahl sollte aus der Signalkette rückwärts erfolgen. Zuerst wird das zulässige Verlust- und Phasenbudget festgelegt. Danach werden Leitungsgeometrie und Referenzlagen bestimmt. Erst dann wird das Basismaterial ausgewählt.
Für die Entscheidung liefert folgende Zuordnung eine belastbare Richtung:
| Anwendung | FR4 | Rogers |
|---|---|---|
| Versorgung, Relais, langsame Steuerung | ausreichend | technisch nicht begründet |
| Kurze digitale Hochgeschwindigkeitsverbindung | häufig ausreichend, wenn der Aufbau kontrolliert ist | sinnvoll bei engem Verlustbudget |
| Lange differentielle Verbindung | abhängig von Datenrate, Flanken und Leitungslänge | bei niedriger Dämpfung vorteilhaft |
| HF-Filter und Anpassnetzwerk | nur bei ausreichendem Verlust- und Toleranzbudget | bevorzugte Materialklasse |
| Radar- und Mikrowellenstruktur | meist ungeeignet bei strengen Verlustgrenzen | technisch naheliegend |
| Antennenleiterplatte | stark abhängig von Geometrie und Bandbreite | bei stabiler Dk und niedrigem Df vorteilhaft |
| Kostenkritische Serienelektronik | Referenzlösung | nur für kritische Lagen |
| Hybrid-Multilayer | Trägermaterial für unkritische Lagen | für HF-Funktionslagen |
Der Ausdruck „Rogers 4350B gegen FR4“ ist dabei nur sinnvoll, wenn der Vergleich mit dem tatsächlich eingesetzten FR4-System erfolgt. Ein generisches FR4-Datenblatt reicht für eine belastbare Impedanz- oder Verlustrechnung nicht aus. Ebenso darf ein Rogers-Produkt nicht als einheitliche Materialklasse behandelt werden. Die Produktfamilien unterscheiden sich bei Harzsystem, Dk, Df, CTE, Wärmeleitfähigkeit und Verarbeitung.
Fertigungsdaten entscheiden über den realen Nutzen
Die elektrische Leistung eines Laminats kann durch den Fertigungsprozess begrenzt werden. Ein niedriger Df-Wert bringt keinen vollständigen Vorteil, wenn die Leitergeometrie nicht kontrolliert wird. Eine enge Dk-Spezifikation verliert an Bedeutung, wenn der Lagenabstand stark streut.
Für eine kontrollierte Fertigung sollten die Konstruktionsdaten mindestens diese Punkte enthalten:
- definierter Materialtyp mit Herstellerbezeichnung
- nominaler und zulässiger Dk-Wert für den relevanten Frequenzbereich
- zulässiger Df-Wert
- Kern- und Prepregdicken nach dem Pressen
- Kupferdicke einschließlich galvanischer Aufdickung
- Zielimpedanzen und Messmethode
- Vorgaben für Leiterbreite und Abstand
- Oberflächenrauheit der Kupferfolie
- Anforderungen an Bohrungen, Mikrovias und Registrierung
- Temperaturprofil für Laminat und Lötprozess
Eine Impedanzmessung am fertigen Coupon ist dabei aussagekräftiger als die Übernahme eines Nominalwerts aus der CAD-Bibliothek. Der Coupon muss den relevanten Lagenaufbau, die Kupferdicke und die Leitungsgeometrie abbilden. Andernfalls misst er eine andere Struktur als die Baugruppe.
Bei mehrlagigen Leiterplatten müssen außerdem Rückstrompfade geschlossen bleiben. Eine HF-Leitung ohne durchgängige Referenzfläche erzeugt zusätzliche Induktivität und Abstrahlung. Das Material kann diese Geometrie nicht kompensieren. Die Substratwahl ist nur ein Teil der elektromagnetischen Struktur.
Klare Entscheidung
FR4 ist die wirtschaftliche Standardlösung für allgemeine Leiterplatten. Seine Grenzen liegen nicht in einer einzelnen Frequenzzahl, sondern in Dämpfung, Dk-Streuung, Feuchteabhängigkeit und thermomechanischer Belastung des konkreten Aufbaus.
Rogers-Hochfrequenzsubstrate sind gerechtfertigt, wenn niedrige Verluste, stabile Dk-Werte und geringe Feuchteaufnahme das elektrische Budget bestimmen. RO4350B und vergleichbare Materialien bieten gegenüber Standard-FR4 eine deutlich niedrigere Df-Klasse, definiertere HF-Eigenschaften und eine für durchkontaktierte Strukturen günstige Z-Achsen-Ausdehnung.
Der technische Entscheidungsweg ist eindeutig:
1. Verlustbudget für Frequenz und Leitungslänge berechnen.
2. Dk- und Df-Anforderungen aus Impedanz und Phasenlage ableiten.
3. Feuchte- und Temperaturbereich festlegen.
4. PTH-, Mikrovias- und Pressprozess mit dem Fertiger abgleichen.
5. Vollständigen Stack-up inklusive Kupferrauheit und Lötstoppmaske simulieren.
6. FR4 nur dann durch Rogers ersetzen, wenn ein messbarer elektrischer oder thermischer Vorteil entsteht.
7. Bei Hybridaufbauten die Materialgrenzen und Prozessparameter für jede Lage dokumentieren.
Der eindeutige Vergleich lautet deshalb nicht Rogers gegen FR4. Er lautet: kontrollierter HF-Aufbau gegen unkontrollierte Materialannahme. Wenn FR4 das Verlust- und Toleranzbudget erfüllt, bleibt es die sachlich bessere Wahl. Wenn Df, Dk-Stabilität oder Feuchteverhalten die Funktion begrenzen, ist ein geeignetes Rogers-Substrat keine Aufwertung, sondern die notwendige Materialentscheidung.
