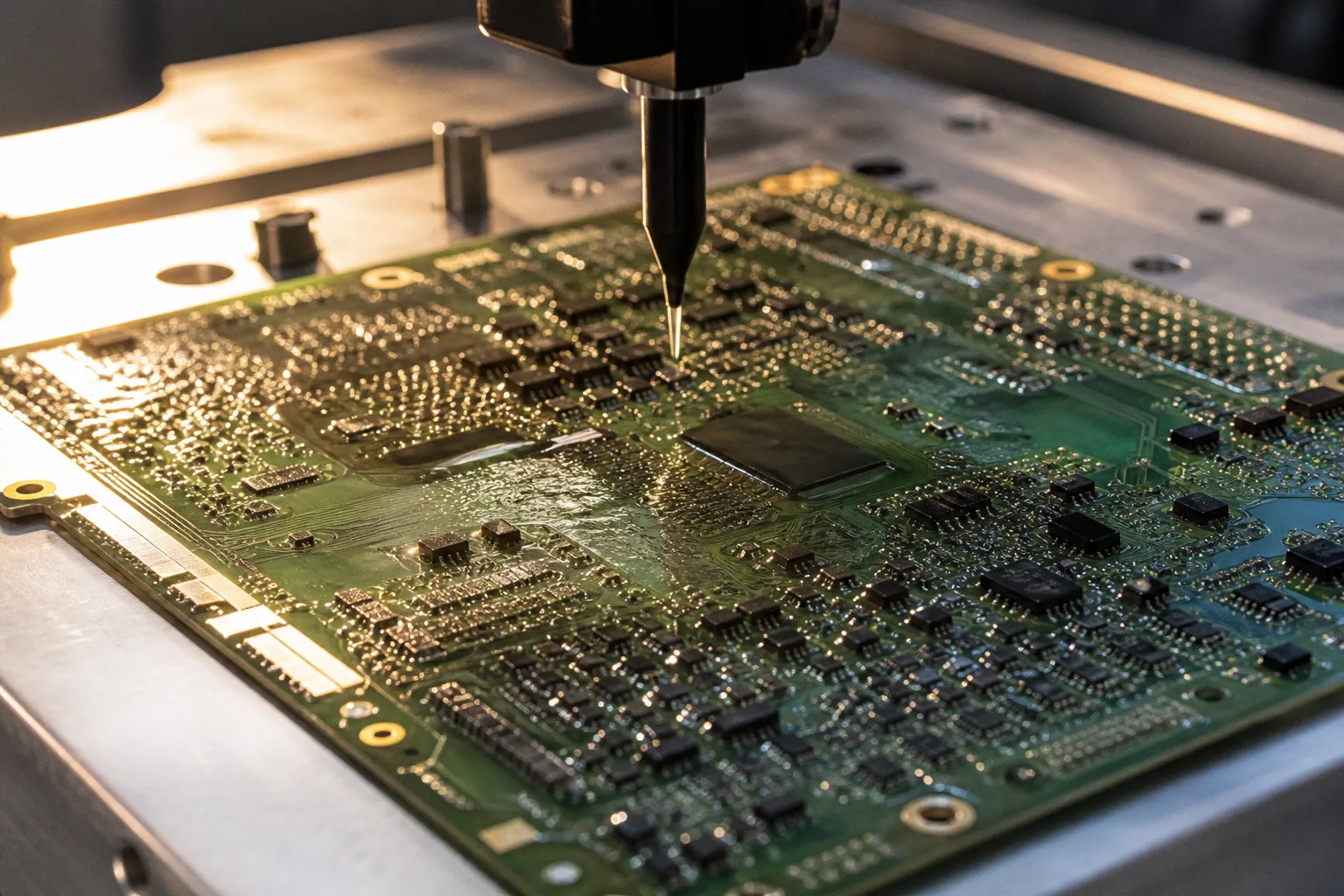

Schutzlacke für Leiterplatten: Acryl, Silikon oder Polyurethan?

Oberhalb von 130 µm steigen Risiken durch Lackseen, Blasen, unzulässige Benetzung von Steckern und Einschränkungen bei Wärmeabgabe sowie Nacharbeit. Beim Silikon-Schutzlack liegt der zulässige Bereich bei 50 bis 210 µm.

Die Auswahl eines Schutzlacks für Leiterplatten beginnt daher nicht mit dem Gebinde, sondern mit dem Ausfallmechanismus. Feuchtekriechen verlangt eine andere Polymerstruktur als Kraftstoffkontakt. Vibration belastet die Schicht anders als Abrieb. Ein eng bestücktes Multilayer mit BGAs und Mikrovias stellt andere Anforderungen als eine Leistungsplatine mit großen Anschlussklemmen. Acryl, Polyurethan und Silikon sind keine austauschbaren Varianten desselben Prozesses.

IPC-CC-830 trennt Materialqualifikation von Fertigungsqualität. Die Norm klassifiziert den Schutzlack und definiert Prüfungen, etwa für Isolationswiderstand, Feuchtebeständigkeit und Temperaturschock. Sie ersetzt weder eine saubere Leiterplattenreinigung noch die Sichtprüfung nach IPC-A-610. Rückstände von Flussmittel, Fingerabdrücke, Feuchte im Bauteilspalt oder mangelhafte Maskierung werden durch kein qualifiziertes Material korrigiert.

Ein Schutzlack versagt selten wegen seiner Typbezeichnung. Er versagt an Fehlstellen, Grenzflächen und an der falschen Lastannahme.

IPC-CC-830 definiert den Rahmen, nicht den Prozess

Die frühere Militärnorm MIL-I-46058C wurde 1998 abgelöst. Für den Schutzlack auf Leiterplatten ist heute IPC-CC-830 die zentrale Materialnorm. Die Typenbezeichnungen sind für die Werkstoffwahl direkt nutzbar:

• AR steht für Acrylharz.
• UR steht für Polyurethanharz.
• SR steht für Silikonharz.
• UT bezeichnet Ultrathin-Beschichtungen mit weniger als 12,5 µm Schichtdicke.
• SC steht für Styrol-Copolymer.

Für die industrielle Auswahl bleiben AR, UR und SR die drei relevanten Klassen. UT ist kein Ersatz für eine konventionelle Feuchtebarriere, wenn Spaltgeometrien, ionische Verunreinigungen oder dauerhafte Kondensation vorliegen. Eine Schicht unter 12,5 µm verändert die Oberflächenenergie und begrenzt lokale Benetzung. Sie erzeugt aber keine Reserve gegen Pinholes, Kantenrückzug und lokale Schichtunterbrechungen wie ein Lackauftrag im Bereich von 30 bis 130 µm.

IPC-CC-830 prüft das Material unter definierten Bedingungen. Die Leiterplatte im Gerät sieht andere Bedingungen: Temperaturgradienten zwischen Kupferflächen und FR4, Bewegungen an großen THT-Anschlüssen, Kapillareffekte unter Bauteilen, unterschiedliche Oberflächenenergien von Lötstoppmaske, ENIG, Zinn und Kunststoffgehäusen. Der Schutzlack muss diese Grenzflächen beherrschen.

Die Reihenfolge ist eindeutig:

1. Die Belastung definieren: Feuchte, Kondensation, Kraftstoff, Reinigungschemikalien, Abrieb, Vibration, Temperaturbereich.

2. Das Basismaterial und die Oberflächen der Baugruppe bewerten: Lötstoppmaske, Kupferfreistellungen, Steckverbinder, Wärmeleitpads, Gehäusekunststoffe.

3. Reinigung und Trocknung validieren: ionische Rückstände bleiben unter dem Lack elektrisch aktiv.

4. Materialtyp und Sollschichtdicke festlegen.

5. Applikation, Maskierung, Aushärtung und Sichtprüfung als zusammenhängenden Prozess qualifizieren.

Der häufige Fehler liegt in Punkt vier: Ein Material wird anhand eines Datenblatts ausgewählt, während die vorgelagerten Prozessgrenzen offenbleiben. Dann wird der Schutzlack zur letzten Schicht über einem nicht beherrschten Fertigungszustand.

Acrylharz: nacharbeitbar, aber nicht chemisch belastbar

Acryl-Schutzlack ist die zweckmäßige Wahl, wenn Nacharbeit Teil des Lebenszyklus ist. AR-Systeme lassen sich mit geeigneten Lösungsmitteln, etwa Isopropanol, entfernen. Das reduziert Eingriffe an Bauteilen, Lötstellen und Leiterzügen. Bei Kleinserien, Entwicklungsständen, Reparaturkonzepten und Elektronik mit planbaren Servicezugriffen ist diese Eigenschaft technisch relevant.

Der typische Temperaturbereich liegt bei Acrylsystemen etwa zwischen −65 °C und +125 °C. Einzelne Formulierungen können abweichende Grenzen ausweisen; die Freigabe muss immer auf dem konkreten System basieren. Für den Vergleich der Polymerklassen gilt: AR deckt den üblichen Bereich industrieller Elektronik ab, besitzt aber nicht die Temperaturreserve eines SR-Systems bis +200 °C.

Die Grenze von Acryl liegt bei aggressiven Medien. Kraftstoffe, Lösemittel und chemisch belastete Umgebungen können den Film angreifen, quellen lassen oder unterwandern. Das ist kein Randthema. Sobald der Lack an Kanten oder Anschlüssen aufweicht, fällt der Isolationsabstand lokal ab. Feuchte und ionische Kontamination erreichen dann die Leiterplattenoberfläche über genau jene Bereiche, die der Lack schützen soll.

Acryl passt zu Baugruppen mit Feuchte-, Staub- und Kondensationslast, wenn keine dauerhafte Belastung durch Kraftstoffe oder aggressive Lösemittel besteht. Typische Einsatzfälle sind Steuerungen in Gehäusen, Messmodule, Kommunikationsbaugruppen oder Geräteelektronik mit definierter Wartung.

AR verlangt dennoch Prozessdisziplin. Ein dünner Film auf einer hohen Lötstelle schützt nicht automatisch den Übergang zum Pad. Der Lack zieht sich an scharfen Kanten zurück. An Beinchenreihen, unter Kondensatoren und an Gehäuseunterkanten entstehen Schattenzonen. Die sichtbare Fläche kann geschlossen wirken, während die kritische Kante unzureichend bedeckt bleibt.

Polyurethanharz: Barriere gegen Medien, Last bei der Nacharbeit

Polyurethan-Schutzlack adressiert ein anderes Schadensbild. UR-Systeme besitzen hohe Beständigkeit gegen Feuchte, Kraftstoffe und chemische Lösemittel. Hinzu kommt Abriebfestigkeit. Wo Baugruppen nicht nur kondensierender Feuchte, sondern Betriebsstoffen, Reinigungsmedien oder mechanischem Kontakt ausgesetzt sind, verschiebt sich die Materialwahl klar in Richtung UR.

Diese Beständigkeit hat eine direkte Folge: Der ausgehärtete Film lässt sich nicht mit einem einfachen Lösemittelauftrag entfernen. Nacharbeit erfordert je nach System thermische oder mechanische Verfahren. Damit steigt das Risiko für benachbarte Bauteile, Lötstopplack, Leiterzüge und empfindliche Kunststoffgehäuse. Für fein gepitchte Baugruppen ist das kein organisatorischer Nachteil, sondern ein Eingriff in die Zuverlässigkeit.

Bei UR müssen Entwicklung und Fertigung deshalb vor Serienstart eine Frage beantworten: Ist Reparatur vorgesehen oder wird die Baugruppe bei Fehlern ersetzt? Eine Entscheidung nach dem ersten Ausfall ist zu spät. Der Lack sitzt dann auf Testpunkten, Steckern, Trimmern, Sensoröffnungen oder an Bauteilen mit späterem Änderungsbedarf.

Die Tabelle ersetzt keine Freigabe. Sie trennt jedoch die primären Eigenschaften. Wer UR wegen seiner Chemikalienbeständigkeit auswählt und später eine hohe Reparaturquote erwartet, plant einen Zielkonflikt ein. Wer AR auf einer Baugruppe mit Kraftstoffnebel einsetzt, wählt keinen Kompromiss, sondern eine nicht passende Polymerklasse.

Bei mehrlagigen Leiterplatten ist zusätzlich die Feuchteaufnahme des gesamten Aufbaus zu betrachten. Der Lack reduziert den Eintritt von Feuchte an der Oberfläche. Er ersetzt keine kontrollierte Materialauswahl für Prepreg und Kernmaterial, keine sauberen Harzfüllungen und keine Auslegung gegen CAF-Wachstum. CAF entsteht im Substrat entlang von Glasfaser-Harz-Grenzflächen. Ein Schutzlack kann den äußeren Feuchteeintrag senken. Er korrigiert keine kritische CAF-Anfälligkeit im Laminataufbau.

Polyurethan ist die Wahl für Medienbeständigkeit. Jede spätere Reparatur muss bereits vor der Freigabe als Prozess bewertet sein.

Silikonharz: Temperaturhub und Bewegung, keine Abriebschicht

Silikon-Schutzlack ist für thermisch und mechanisch bewegte Baugruppen ausgelegt. Der typische Temperaturbereich von −65 °C bis +200 °C deckt Lasten ab, bei denen AR und UR an ihre Einsatzgrenzen gelangen. Die Elastizität des Silikonfilms reduziert Spannungen aus Temperaturwechsel und Vibration. Das betrifft Leistungsbaugruppen, Elektronik nahe Wärmequellen, Anwendungen mit großen Temperaturhüben und Baugruppen mit mechanisch bewegten Anschlussbereichen.

Der physikalische Hintergrund liegt in der niedrigen Steifigkeit des ausgehärteten Films. Kupfer, FR4, Lötzinn, Keramikkondensatoren und Kunststoffgehäuse besitzen unterschiedliche thermische Ausdehnungskoeffizienten. Bei Temperaturwechseln entstehen an ihren Übergängen Scherspannungen. Ein starrer Film konzentriert diese Spannungen an Kanten und Grenzflächen. Ein Silikonfilm folgt der Bewegung stärker.

Das macht SR nicht zum Universalmaterial. Die Abriebfestigkeit ist begrenzt. Wo Steckkontakte, bewegte Kabel, Montagevorrichtungen oder wiederkehrender mechanischer Kontakt auf die Beschichtung wirken, ist Silikon keine belastbare Deckschicht. Auch das Thema Siloxan-Ausgasung verlangt eine Prüfung im Gesamtsystem. In Umgebungen mit optischen Flächen, Relaiskontakten, Sensorik oder bestimmten Beschichtungsprozessen kann diese Stoffgruppe unerwünscht sein.

Die größere Sollschichtdicke von 50 bis 210 µm erzeugt weitere Prozessfolgen. Dicke Schichten können an Bauteilkanten verlaufen, an niedrigen Bereichen Lackansammlungen bilden und Abstände zu Gehäusen oder Wärmeübertragern verändern. Bei Leistungselektronik ist der Wärmepfad nicht abstrakt: Ein Schutzlack über einer thermisch relevanten Fläche erhöht den thermischen Widerstand. Die Beschichtung darf deshalb nicht pauschal über Wärmeleitpads, Kühlflächen oder Kontaktzonen gezogen werden.

Silikon ist sinnvoll, wenn Temperaturwechsel und Vibration die dominierenden Lasten sind. Es ist nicht sinnvoll, wenn Abrieb, chemische Lösemittel oder spätere Demontage die Auslegung bestimmen.

Schichtdicke ist kein Mittelwert, sondern eine Verteilung

Beim Schutzlack für Leiterplatten wird oft eine mittlere Schichtdicke dokumentiert. Das reicht nicht. Entscheidend sind Minimum und Maximum an funktionalen Stellen. Eine Messung auf einer freien, ebenen Fläche sagt wenig über den Lackfilm an einem Lötmeniskus, an der Unterkante eines QFN-Gehäuses oder zwischen hochstehenden Anschlüssen aus.

Für AR und UR ist der Bereich von 30 bis 130 µm maßgeblich. Für SR liegt er bei 50 bis 210 µm. Innerhalb dieser Bereiche muss die Geometrie der Baugruppe bewertet werden:

• Kanten von Lötstellen und Kupferflächen benötigen ausreichende Benetzung. Dort zieht sich der Lack durch Oberflächenspannung zurück.
• Hohe Bauteile erzeugen Schattenbereiche beim Sprühen. Die Rückseite von Steckern, Relais und Elektrolytkondensatoren bleibt ohne angepasste Düsenstrategie unzureichend beschichtet.
• Enge Spalte können Lack kapillar aufnehmen, aber auch Luft einschließen. Blasen werden unter Feuchte- und Temperaturwechseln zu Eintrittspfaden.
• Testpunkte und Steckverbinder müssen definiert ausgespart bleiben. Nachträgliches Abkratzen beschädigt Lötstoppmaske und Kupfer.
• Wärmequellen verlangen eine getrennte Betrachtung. Ein lackierter Kühlpfad verändert die Wärmeabfuhr.

Die Messmethode muss zum Prozess passen. Nassfilmdickenmessung während der Applikation beantwortet eine andere Frage als die Messung der ausgehärteten Schicht. Bei lösemittelhaltigen Systemen verändert sich die Schichtdicke während Ablüftung und Aushärtung. Ohne Zuordnung von Sollwert, Messstelle, Messzeitpunkt und Endzustand ist die Zahl im Prüfprotokoll nicht belastbar.

Bei selektiver Beschichtung werden Programmpfad, Düsenabstand, Förderdruck und Viskosität zur Prozesskette. Eine Änderung der Düse oder der Chargentemperatur kann die Verteilung verschieben, obwohl die optische Erscheinung unverändert bleibt. Beim Tauchverfahren bestimmen Eintauchgeschwindigkeit, Verweilzeit, Abzugswinkel und Ablüftung die Schichtbildung. Pinselauftrag bleibt für Reparaturen und kleine Stückzahlen nutzbar, liefert aber keine automatische Reproduzierbarkeit über komplexe Baugruppen.

Applikation entscheidet über die reale Schutzwirkung

Manuelle und automatisierte Verfahren sind nicht gegeneinander auszuspielen. Sie bedienen unterschiedliche Geometrien und Losgrößen. Entscheidend ist die Wiederholbarkeit an kritischen Stellen.

Selektives Sprühen reduziert Maskierungsaufwand und ermöglicht definierte Aussparungen für Steckverbinder, Schalter, Testpunkte oder Wärmeflächen. Es verlangt jedoch eine präzise Programmauslegung. Ein Sprühpfad, der auf der Oberseite eines Bauteils ausreichend Material ablegt, kann an dessen Lötanschlüssen zu wenig Film erzeugen. Die Schutzwirkung muss an den Übergängen bewertet werden, nicht an der größten ebenen Fläche.

Tauchen erzeugt eine geschlossene Benetzung auf vielen Flächen. Die Methode ist für geeignete Baugruppen effizient. Sie setzt aber eine konsequente Maskierung voraus. Kapillareffekte können Lack unter Bauteile ziehen, in Buchsen laufen oder bewegliche Elemente blockieren. Bei hohen Komponenten und engen Abständen entstehen außerdem Abzugseffekte und Tropfenbildung.

Pinselauftrag ist kein Serienprozess für komplexe Baugruppen. Er eignet sich für lokale Nachbeschichtung, Prototypen und Reparaturstellen. Seine Grenze liegt bei ungleichmäßiger Schichtdicke und bei der fehlenden Kontrolle über Randzonen. Ein sichtbarer Film ist keine qualifizierte Barriere.

Die Prüfung nach der Beschichtung muss mindestens diese Fehlerbilder erfassen:

1. Fehlstellen auf Lötstellen, Leiterzugkanten und Bauteilanschlüssen.

2. Blasen, Krater und Einschlüsse als mögliche Feuchtepfade.

3. Lackbrücken an Steckverbindern, Prüfpunkten und Kontaktflächen.

4. Unzulässige Lackansammlungen in Spalten und unter Bauteilen.

5. Abweichungen der Schichtdicke zwischen freier Fläche, Kante und Schattenzone.

6. Haftungsprobleme auf Lötstoppmaske, Metalloberflächen und Gehäusekunststoffen.

Die visuelle Abnahme nach IPC-A-610 bewertet die ausgeführte Baugruppe. IPC-CC-830 qualifiziert dagegen den Lacktyp. Diese Trennung ist zwingend. Ein konformes Datenblatt und eine nicht konforme Beschichtung können gleichzeitig vorliegen.

Der Materialentscheid folgt dem Schadensmechanismus

Acryl ist die sachliche Wahl für Baugruppen mit Feuchte- und Staubbelastung, wenn Nacharbeit vorgesehen ist und keine aggressive chemische Umgebung vorliegt. Seine lösungsmittelbasierte Entfernbarkeit ist sein Prozessvorteil. Seine begrenzte Beständigkeit gegen Kraftstoffe und aggressive Lösemittel ist seine Grenze.

Polyurethan ist die Wahl bei Kraftstoffen, Chemikalien, Feuchte und Abrieb. Die hohe Beständigkeit wird mit einer erschwerten Nacharbeit bezahlt. Für Baugruppen mit erwarteter Reparatur oder hoher Änderungsrate muss dieser Punkt vor dem Serienanlauf entschieden werden.

Silikon ist die Wahl bei Temperaturwechseln von großer Amplitude und bei Vibration. Der Bereich bis +200 °C und die Elastizität adressieren Spannungen, die AR und UR nicht in gleicher Weise aufnehmen. Abrieb und mögliche Siloxan-Ausgasung begrenzen den Einsatz.

Der passende Schutzlack entsteht nicht aus einer Rangfolge der Materialien. Er entsteht aus einer belastbaren Fehleranalyse: Welches Medium erreicht die Leiterplatte? Welche Temperatur sieht die Grenzfläche? Wo bewegt sich das Bauteil relativ zum FR4? Welche Stellen bleiben reparierbar? Erst danach haben AR, UR oder SR eine technisch begründete Position.
