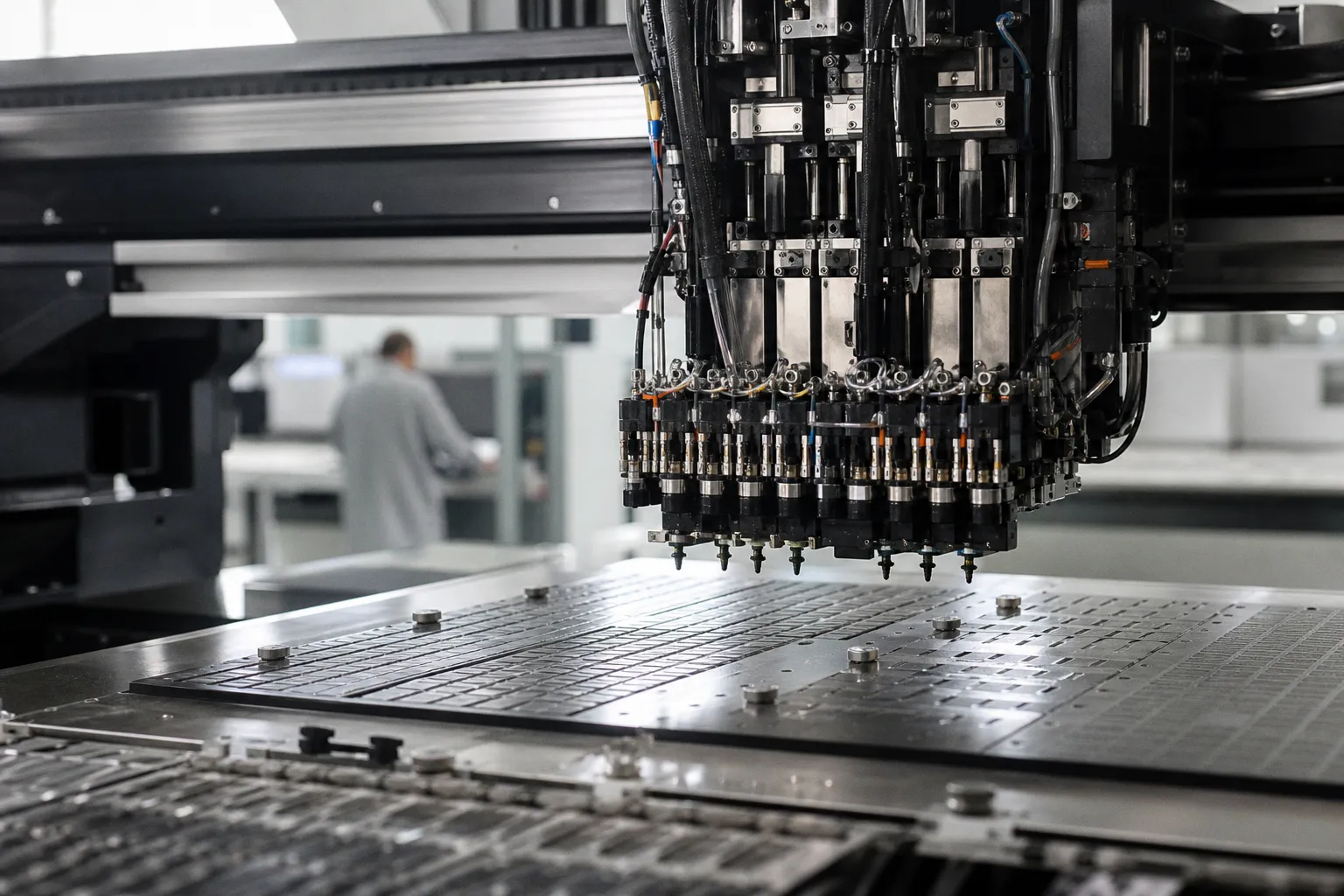

ASMPT optimiert SIPLACE SX für die präzise Bestückung komplexer KI-Server-Boards

Der relevante Punkt liegt nicht bei der Bestückleistung allein. Entscheidend sind Leiterplattenhandling, lokale Abstützung, Vorprüfung des Bestückfelds und Koplanarität vor dem Aufsetzen des BGA.

KI-Server-Boards bündeln nach Angaben von ASMPT weit über 20.000 Bestückpositionen. Neben passiven Bauelementen in dichter Anordnung stehen großformatige BGA-Gehäuse für GPU, TPU und CPU. Diese können bis zu 150 × 150 Millimeter messen und mehr als 500 Gramm wiegen. Damit verschiebt sich die Fehlergrenze: Nicht der einzelne Bestückkopf bestimmt den Prozess, sondern die kontrollierte Lage der Leiterplatte unter Last.

Leiterplattensteifigkeit wird zur Prozessvariable

ASMPT nennt für das verstärkte Transportsystem ein Leiterplattengewicht von bis zu zehn Kilogramm. Automatisch gesetzte Stützpins sollen Durchbiegung beim Transport und während der Bestückung begrenzen.

Für die Leiterplattenauslegung folgt daraus eine klare Prüfung. Große Panel- oder Nutzentrennflächen, lokale Aussparungen, schwere Kühl- und BGA-Zonen sowie asymmetrische Kupferverteilungen dürfen nicht getrennt von der Bestückstrategie bewertet werden. Wenn sich das Board zwischen Supportpunkten verformt, verändert sich der Abstand zwischen Ball-Array und Padfeld. Dann wird die Platziergenauigkeit des Systems allein nicht mehr aussagekräftig.

Bei starren Server-Boards sind daher mindestens drei Datenstände abzugleichen: CAD-Geometrie des Layouts, reale Planlage nach Reflow-Vorgeschichte und Stützpin-Positionen im Bestückprogramm. Fehlt dieser Abgleich, bleibt die Ursache eines Fehlers offen: Leiterplatte, Transport, Bauteil oder Platzierung.

Prüfung vor dem teuren BGA

Die SIPLACE-SX-Konfiguration sieht Kameraprüfungen der Anschlüsse vor der BGA-Bestückung vor. Mit der Option „On-Board PCB Inspection“ kann der Bestückbereich per 3D-Inspektion auf Fremdkörper geprüft werden. Zusätzlich erfasst ein laserbasiertes System die Ebenheit der Lötkugeln mit einer Höhenauflösung von bis zu 0,5 Mikrometern.

Der Ablauf ist technisch folgerichtig. Ein Fremdkörper im Land-Pattern, eine lokale Verformung oder eine Abweichung in der Ball-Koplanarität wird vor dem Platzieren erkannt. Erst nach dem Aufsetzen und Reflow wären solche Abweichungen mit deutlich höherem Analyseaufwand zu bewerten. Bei Prozessor-BGAs verschiebt sich die Qualitätskontrolle damit vor den irreversiblen Prozessschritt.

Wichtig ist die Begrenzung: Eine gemessene Koplanarität ersetzt keine Bewertung von Padoberfläche, Lotpastendepot, Leiterplattenplanlage und Reflow-Profil. Sie ergänzt diese Prüfgrößen. Wenn die Daten nicht mit Chargen, Leiterplattenrevision und Bestückprogramm verknüpft werden, bleibt keine belastbare Fehlerkette.

Konsequenz für Fertiger und Leiterplattenlieferanten

ASMPT adressiert eine Bestückrealität, in der Miniaturisierung und Bauteilmasse auf derselben Leiterplatte zusammentreffen. Für Fertiger ist die relevante Frage deshalb nicht, ob eine Linie schwere BGAs aufnehmen kann. Zu prüfen ist, ob das gesamte Prozessfenster dokumentiert ist: Boardgewicht, Durchbiegung, Stützkonzept, Freiraum um das BGA, Inspektionslogik und Koplanaritätsgrenzen.

Für Leiterplattenlieferanten bedeutet das: Planlage und mechanische Stabilität müssen als Eingangsgrößen der SMT-Linie spezifiziert werden. Ein großer BGA verlangt keine pauschal „stärkere“ Leiterplatte. Er verlangt nachvollziehbare Grenzwerte für Verzug und Verformung im realen Handlingzustand.

Das ist der belastbare Kern der Ankündigung: Bei KI-Server-Boards entscheidet die Prozesskette vor der BGA-Platzierung über die Ausschussursache. Nicht erst der Reflow.
