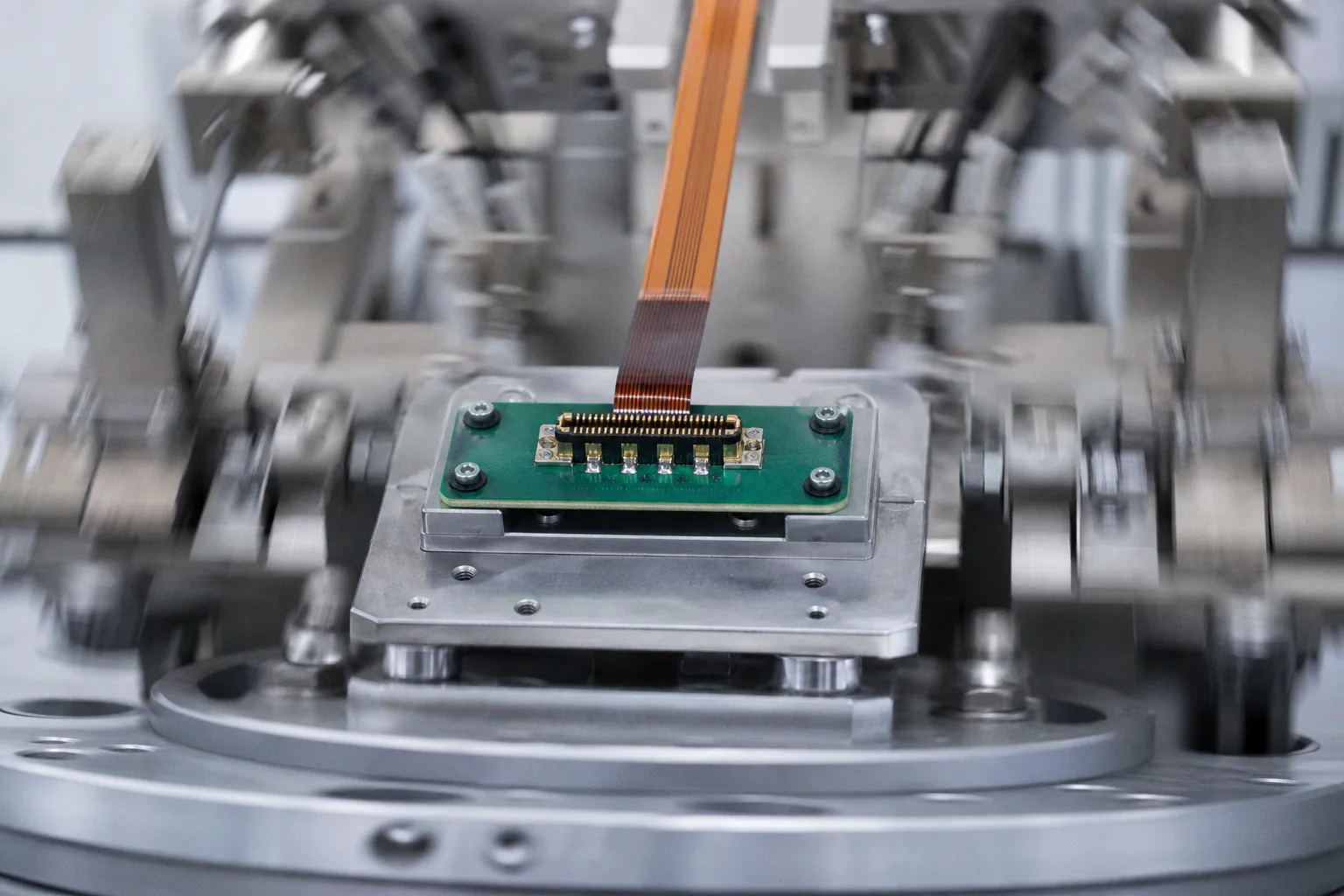

Leiterplatte-Stecker im Test: Was die Vibrationsprüfung zeigt

Ein Leiterplatte-Stecker kann nach sechs Stunden im Vibrationsprüfstand äußerlich makellos wirken und trotzdem im Betrieb genau den Fehler produzieren, den Einkauf, Entwicklung und Qualitätsmanagement am wenigsten brauchen: einen kurzen, schwer reproduzierbaren Signalaussetzer. Der Endwert des Kontaktwiderstands ist dann unauffällig, die Reklamation bleibt aber teuer. Denn die Anlage stand, das Steuergerät setzte aus oder die Messdaten sind unbrauchbar.

Genau hier trennt sich die Marketingaussage „vibrationsfest“ von der Fabrikrealität. Ein Steckverbinder, der eine spezifizierte Sinusprüfung besteht, ist nicht automatisch für jede Maschine, jedes Fahrzeug oder jede Feldverdrahtung geeignet. Frequenzbereich, Auslenkung, Dauer, Achsen, Leiterplattenaufbau, Kabelmasse und Befestigung entscheiden gemeinsam. Wer daraus eine einzige Kennzahl machen will, kauft keine Robustheit ein, sondern eine angenehme Illusion.

Nicht der bestandene Testbericht sichert die Verbindung ab, sondern die Passung zwischen Lastkollektiv, Konstruktion und Abnahmekriterium.

Mechanische Belastungsgrenzen: Warum Standardwerte täuschen

Der Begriff „Leiterplatte Stecker“ klingt zunächst banal: Kontaktleiste, Buchse, Stiftleiste oder Wire-to-Board-System auf eine Leiterplatte löten, Gegenstück aufstecken, fertig. In einer ruhigen Laborumgebung stimmt das. Unter Vibration wird aus dieser Verbindung jedoch ein mechanisches Gesamtsystem mit mehreren möglichen Schwachstellen:

• der Kontaktübergang zwischen Stift und Federkontakt,
• die Lötstellen am Leiterplattenstecker,
• die Durchkontaktierungen und Kupferpads,
• die Biegung der Leiterplatte um den Steckverbinder,
• das Kabel als bewegte Masse und Hebelarm,
• die Verriegelung beziehungsweise das Spiel im gesteckten Zustand,
• die Befestigung des Gehäuses oder der Baugruppe.

Die verbreitete Versuchung lautet: Ein Lieferant nennt 10 bis 55 Hertz, 1,5 Millimeter Auslenkung und sechs Stunden Prüfdauer – also wird daraus eine universelle Anforderung. Das ist fachlich falsch und kaufmännisch bequem. Gerade diese Kombination ist bei bestimmten Steckverbinderreihen dokumentiert, aber kein allgemeingültiger Abnahmestandard für Leiterplattenstecker.

Bei sinusförmiger Vibration wird der Prüfling gezielt durch einen Frequenzbereich gefahren. Resonanzen werden sichtbar, wenn die Baugruppe im ungünstigen Bereich überproportional ausschlägt. Das kann eine Kabelbewegung verstärken, die Leiterplatte durchbiegen oder minimale Relativbewegungen an der Kontaktstelle erzeugen. Letzteres ist besonders unerquicklich: Der Stecker bleibt mechanisch verbunden, die elektrische Verbindung verliert aber schleichend ihre Reserve.

Die kritische Frage lautet daher nicht: „Welche Vibrationsprüfung hat der Stecker bestanden?“ Sie lautet: „Wo liegen die Eigenfrequenzen unserer bestückten Baugruppe, und welches Lastkollektiv erzeugt der reale Einsatz?“ Ein kompakter Sensoranschluss auf einer dickeren, verschraubten Leiterplatte verhält sich nun einmal anders als ein hochbauender Steckverbinder am Rand einer dünnen Baugruppe mit schwerem Kabelstrang.

FR-4 ist dabei kein magisches Gütesiegel und auch kein pauschaler Schuldiger. Glasgewebeaufbau, Platinendicke, Kupferverteilung, Aussparungen, Befestigungspunkte und Bauteilanordnung beeinflussen die Biegesteifigkeit. Eine saubere Materialfreigabe ersetzt keine mechanische Betrachtung der gesamten Baugruppe. Wer nur nach Tg, Kupferdicke oder Lagenzahl fragt, aber den Kabelabfang nicht bewertet, optimiert am falschen Ende der Rechnung.

Die Norm beschreibt das Verfahren, nicht Ihren Geschäftsfall

Für die sinusförmige Vibrationsprüfung ist IEC 60068-2-6 maßgeblich. Die Ausgabe von 2007 beschreibt die Prüfung „Fc: Vibration, sinusförmig“ und dient dazu, mechanische Schwächen oder eine Verschlechterung spezifizierter Eigenschaften unter definierten Schwingungen festzustellen. Die Norm ist bis 2029 als stabil eingestuft. Das schafft einen belastbaren methodischen Rahmen – aber keine automatische Produktspezifikation.

Für Steckverbinder verweist IEC 60512-6-4 auf dieses Vorgehen und verbindet die mechanische Anregung mit der elektrischen und visuellen Bewertung. Das ist der richtige Ansatz. Eine reine Sichtprüfung nach der Belastung ist für einen Leiterplatte-Stecker ungefähr so aussagekräftig wie eine Bilanzprüfung, die nur auf das Firmenlogo schaut.

Die Prüfung muss mindestens drei Ebenen auseinanderhalten:

Der letzte Punkt ist derjenige, den viele Datenblätter klein schreiben. Ein Kontakt kann nach der Prüfung wieder einen zulässigen Widerstandswert liefern und während der Anregung trotzdem mehrfach geöffnet haben. Für eine einfache Versorgung ohne kritische Last mag das folgenlos bleiben. Für Kommunikation, Positionsrückmeldung, Sicherheitskette oder getaktete Leistungsregelung kann bereits eine Unterbrechung im Mikrosekundenbereich relevant sein – abhängig von Schaltung, Entprellung und Systemarchitektur.

Deshalb gehört in jede belastbare Steckverbinder-Leiterplatte-Prüfung eine eindeutige Definition der zulässigen Unterbrechungszeit. „Keine Unterbrechung“ klingt markig, ist ohne Messbandbreite, Prüfstrom und Schwellenwert jedoch kein akzeptables Abnahmekriterium. Das ist keine Pedanterie, sondern Schutz vor späteren Auslegungsstreitigkeiten zwischen Entwicklung, Lieferant und Reklamationsabteilung.

Kontaktwiderstand: Der Wert allein ist keine Entlastung

Vibration produziert nicht zwingend sofort einen offenen Stromkreis. Häufig beginnt der Schaden kleiner und hinterhältiger: Reibkorrosion. Die IPC-Prüfmethode TM-650 3.16 beschreibt sie als beschleunigte Oxidation an Kontaktflächen durch kleine zyklische Relativbewegungen. Genau diese Bewegungen entstehen, wenn Kontaktfeder, Stift, Leiterplatte und angeschlossenes Kabel unter Schwingung gegeneinander arbeiten.

Die Oxidation bildet Filme an der Kontaktstelle. Der Steckverbinder verriegelt weiterhin, die Steckkraft fühlt sich normal an, und doch steigt der Kontaktwiderstand. Bei niedrigen Signalpegeln oder empfindlichen Datenstrecken ist das keine akademische Kennzahl, sondern ein möglicher Ausfallmechanismus.

Die genannte IPC-Methode arbeitet mit einer Kippbewegung von ungefähr zehn Zyklen pro Minute, maximal 30 Zyklen pro Minute. Der Kontaktwiderstand wird nach 10, 20, 50, 100, 200, 300, 400 und 500 Zyklen gemessen. Für die Kleinlastmessung sind höchstens 50 Millivolt Leerlaufspannung und höchstens 100 Milliampere Prüfstrom vorgesehen. Das Verfahren ist nützlich, weil es frühe Veränderungen sichtbar macht. Seine Zahlen sind aber kein moderner Universalstandard für jede Anwendung; die Methode stammt aus dem Jahr 1978 und ist beratend angelegt.

Die wirtschaftliche Konsequenz wird oft unterschätzt. Ein sehr günstiger Steckverbinder mit Zinnkontakt kann in einer passenden, zugentlasteten und wenig bewegten Anwendung vollkommen vernünftig sein. In einer schwingenden Baugruppe mit hoher Verfügbarkeitserwartung kann dieselbe Entscheidung die Gesamtkosten nach oben treiben: mehr Feldfehler, komplexere Fehlersuche, höhere Rücklaufquote, zusätzliche Endprüfung. Der Stückpreis gewinnt dann die Beschaffungsrunde, die Gesamtkosten verlieren später den Krieg.

Der billigere Kontakt ist nur dann billiger, wenn seine Ausfallreserve zum tatsächlichen Bewegungsprofil passt.

Beschichtung und Kontaktwerkstoff verdienen deshalb eine nüchterne Bewertung. Gold, Zinn, Phosphorbronze oder andere Kupferlegierungen sind keine Rangliste von „gut“ bis „schlecht“. Sie funktionieren in bestimmten Geometrien, Kräften, Umgebungen und Steckzyklen unterschiedlich. TE Connectivity führt bei einer industriellen Micro-MaTch-Variante beispielsweise Phosphorbronze und eine reduzierte Neigung zu Reibkorrosion auf begrenzte Relativbewegungen zurück. Das ist eine konstruktive Aussage zu dieser Serie – keine Generalvollmacht für Phosphorbronze.

Wer eine Freigabe formuliert, sollte daher nicht nur Materialnamen abfragen, sondern diese vier Punkte verbindlich festschreiben:

1. Anfangs- und Endkontaktwiderstand: Nicht allein einen maximalen Schlusswert nennen, sondern die zulässige Veränderung gegenüber dem Ausgangswert bewerten.

2. Dynamische Unterbrechungen: Messung während der Vibration, mit klarer maximaler Unterbrechungsdauer und nachvollziehbarer Erfassung.

3. Kontaktoberfläche und Paarung: Beschichtung von Stecker und Gegenstück gemeinsam beurteilen; eine gute Einzelkomponente rettet keine ungünstige Paarung.

4. Mechanische Randbedingungen: Steckzyklen, Kabelmasse, Steckrichtung, Verriegelung und Zugentlastung müssen Teil der Spezifikation sein, nicht Nachtrag im Montagehandbuch.

Die Leiterplatte ist keine passive Kulisse

Bei vielen Ausfällen wird der Leiterplattenstecker untersucht, obwohl der eigentliche Fehler in der mechanischen Einbindung liegt. Ein hoher, seitlich belasteter Stecker am Platinenrand erzeugt ein Biegemoment. Der Kabelbaum verstärkt dieses Moment bei jeder Schwingung. Die Lötstellen werden zyklisch belastet, während der Kontakt im Inneren ebenfalls arbeitet. Das ist ein klassischer Fall von geteiltem Versagen: Kein Einzelteil sieht dramatisch unterdimensioniert aus, die Kombination ist trotzdem schlecht.

Besonders kritisch sind Baugruppen mit wenigen Befestigungspunkten, langen freien Leiterplattenkanten und schweren Kabeln. Auch eine Leiterplatte mit großen Ausschnitten, ungleichmäßiger Kupferverteilung oder hoher Bauteilmasse kann ihre Resonanzfrequenzen in einen ungünstigen Bereich verschieben. Der Konstrukteur kann dann den besten Stecker einsetzen und dennoch eine Baugruppe erhalten, die sich im Einsatz wie ein Stimmgabelarm verhält.

Konstruktive Gegenmaßnahmen sind selten spektakulär, aber sie rechnen sich:

• Kabelabfang nahe am Steckverbinder: Die Leitung darf keine frei schwingende Last direkt in die Lötstellen einleiten. Eine separate Befestigung reduziert Hebelkräfte oft wirksamer als ein Wechsel des Steckverbinders.
• Zusätzliche mechanische Fixierung: Vier M3-Metallbuchsen an den Ecken eines Steckverbinderkonzepts werden bei einer robusten Header-Ausführung als Maßnahme genannt, um die Leiterplattenbefestigung zu entlasten und die Vibrationsfestigkeit zu verbessern. Das Prinzip ist überzeugend, die konkrete Umsetzung bleibt jedoch serienabhängig.
• Niedrigere Bauhöhe und günstige Steckrichtung: Je kürzer der mechanische Hebel, desto geringer die Belastung von Kontakt und Lötstelle. Das klingt trivial; in der Realität wird es gern dem Routing oder der Montageautomatisierung geopfert.
• Leiterplattenbefestigung in Stecker-Nähe: Eine zusätzliche Schraube oder Stütze kann die lokale Durchbiegung drastisch reduzieren. Entscheidend ist die reale Einbaulage, nicht die schöne Draufsicht im Layout.
• Abgestimmte Verriegelung: Eine Verriegelung verhindert nicht jede Mikrobewegung im Kontaktbereich. Sie muss mit Steckkraft, Gehäuseführung, Kabelzug und Montagetoleranzen zusammenpassen.

Die Materialfrage bleibt relevant, aber sie kommt nach der Mechanik. Prepreg-Auswahl, Glasgewebe und Kupferfolie beeinflussen die Struktur; sie ersetzen keine Lastpfadanalyse. Das ist der Unterschied zwischen Entwicklungsarbeit und Datenblattgläubigkeit.

Harwin M40 und Molex Nano-Fit: Zwei Prüfprofile, keine Hitliste

Konkrete Serienbeispiele zeigen, wie irreführend ein pauschaler Vergleich sein kann. Bei einer Harwin-M40-Vorgabe werden zusammengesteckte und auf Leiterplatten gelötete Steckverbinder mit einem Verlauf von 10–55–10 Hertz geprüft. Die Gesamtauslenkung beträgt 1,5 Millimeter, der Durchlauf erfolgt ungefähr einmal pro Minute. Geprüft wird zwei Stunden in jeder der drei Achsen, also insgesamt sechs Stunden, bei gleichzeitigem Prüfstrom von 100 Milliampere zur Erkennung elektrischer Unterbrechungen.

Für eine M402-Reihe sind nach dieser Prüfung keine Beschädigung, maximal 70 Milliohm Kontaktwiderstand und keine Unterbrechung über eine Mikrosekunde dokumentiert. Das ist ein brauchbares, konkret formulierbares Leistungsversprechen. Aber es bleibt ein Leistungsversprechen unter genau diesem Profil.

Beim Molex-Nano-Fit-Wire-to-Board-System ist für eine Zufallsvibrationsprüfung nach EIA-364-28 eine maximale Änderung des Kontaktwiderstands von 10 Milliohm gegenüber dem Ausgangswert und eine Unterbrechung von unter einer Mikrosekunde genannt. Die Prüfdauer differiert dort nach Kontaktoberfläche: 15 Minuten je Achse für Zinn, 1,5 Stunden je Achse für Gold.

Die Tabelle ist ausdrücklich keine Rangliste. Sie zeigt das Problem: Es werden unterschiedliche Anregungsarten, Zeitdauern und Widerstandskriterien kombiniert. Wer daraus im Einkauf eine einfache Bewertung „Hersteller A besser als Hersteller B“ baut, vergleicht keine Steckverbinder, sondern Prüfberichte mit unterschiedlichen Sprachen.

Die richtige Lesart ist härter, aber nützlicher. Harwin liefert ein Beispiel für einen klar dokumentierten sinusförmigen Drei-Achsen-Test. Molex zeigt, dass Kontaktoberfläche die Prüfdauer innerhalb einer Serie beeinflussen kann und dass die Änderung des Widerstands als Kriterium relevant ist. Daraus folgt keine automatische Auswahlentscheidung. Die Auswahl beginnt erst, wenn das eigene Profil feststeht: Sinus oder Zufallsvibration, welche Achsen, welche Dauer, welcher Kabelbaum, welche zulässige Signalunterbrechung?

Was eine belastbare Freigabe tatsächlich enthalten muss

Der Markt liebt Abkürzungen. „Automotive-geeignet“, „industrietauglich“, „robust“ – Begriffe mit hoher Verkaufswirkung und geringer Aussagekraft, solange das konkrete Prüfprofil fehlt. Für die Freigabe eines Leiterplatte-Steckers genügt es nicht, ein Datenblatt mit einem Häkchen zu versehen.

Eine brauchbare Spezifikation verbindet Produkt, Baugruppe und Einsatzfall. Dazu gehören ein definierter Vibrationsverlauf nach IEC 60068-2-6 oder ein begründetes Zufallsprofil, die Prüfung in allen relevanten Achsen und eine laufende Überwachung der elektrischen Kontinuität. Ebenso müssen die Baugruppe und nicht nur der lose Steckverbinder geprüft werden: gelötet, gesteckt, mit repräsentativem Kabel, realer Kabelabfangung und seriennaher Befestigung.

Der Prüfaufbau sollte außerdem dokumentieren, was später gern verschwindet: Leiterplattendicke und Lagenaufbau, Bestückungszustand, Lötverfahren, Montageorientierung, Masse des Kabelsatzes, Verriegelungszustand und die Position der Befestigungspunkte. Ohne diese Angaben ist ein Testbericht kaum mehr als ein Vertriebsdokument mit Messwerten.

Auch die Lieferkette gehört auf den Tisch. Ein qualifizierter Steckverbinder, der bei Engpässen durch eine angeblich „form-, fit- und funktionsgleiche“ Alternative ersetzt wird, verliert seine Freigabe faktisch. Kontaktgeometrie, Beschichtung, Federkraft und Gehäusetoleranzen können sich unterscheiden. Obsoleszenzmanagement ist bei vibrationskritischen Verbindungen deshalb nicht nur eine Frage der Verfügbarkeit. Es ist eine Frage, ob die gesamte Prüfargumentation nach einem Re-Design noch gilt.

Die klare Empfehlung lautet: Nicht den Stecker mit dem eindrucksvollsten Einzelwert beschaffen, sondern denjenigen, dessen Nachweis am saubersten zum realen Lastkollektiv passt und dessen Versorgung über die geplante Produktlaufzeit kontrollierbar bleibt. Das wirkt weniger glamourös als ein Premiumdatenblatt. Es verhindert aber, dass aus einem Centartikel ein teurer Serienfehler wird.

Am Ende ist Vibrationsfestigkeit keine Materialeigenschaft, die man aus einer Produktbroschüre herausliest. Sie entsteht aus Kontaktgeometrie, Beschichtung, Leiterplatte, Lötstelle, Befestigung und Kabelmanagement. Wer diese Kette prüft, bekommt eine belastbare Leiterplatte-Stecker-Verbindung. Wer nur eine Frequenzzahl einkauft, bekommt im besten Fall Hoffnung – und im schlechtesten Fall einen Fehler, der erst beim Kunden Geld kostet.
