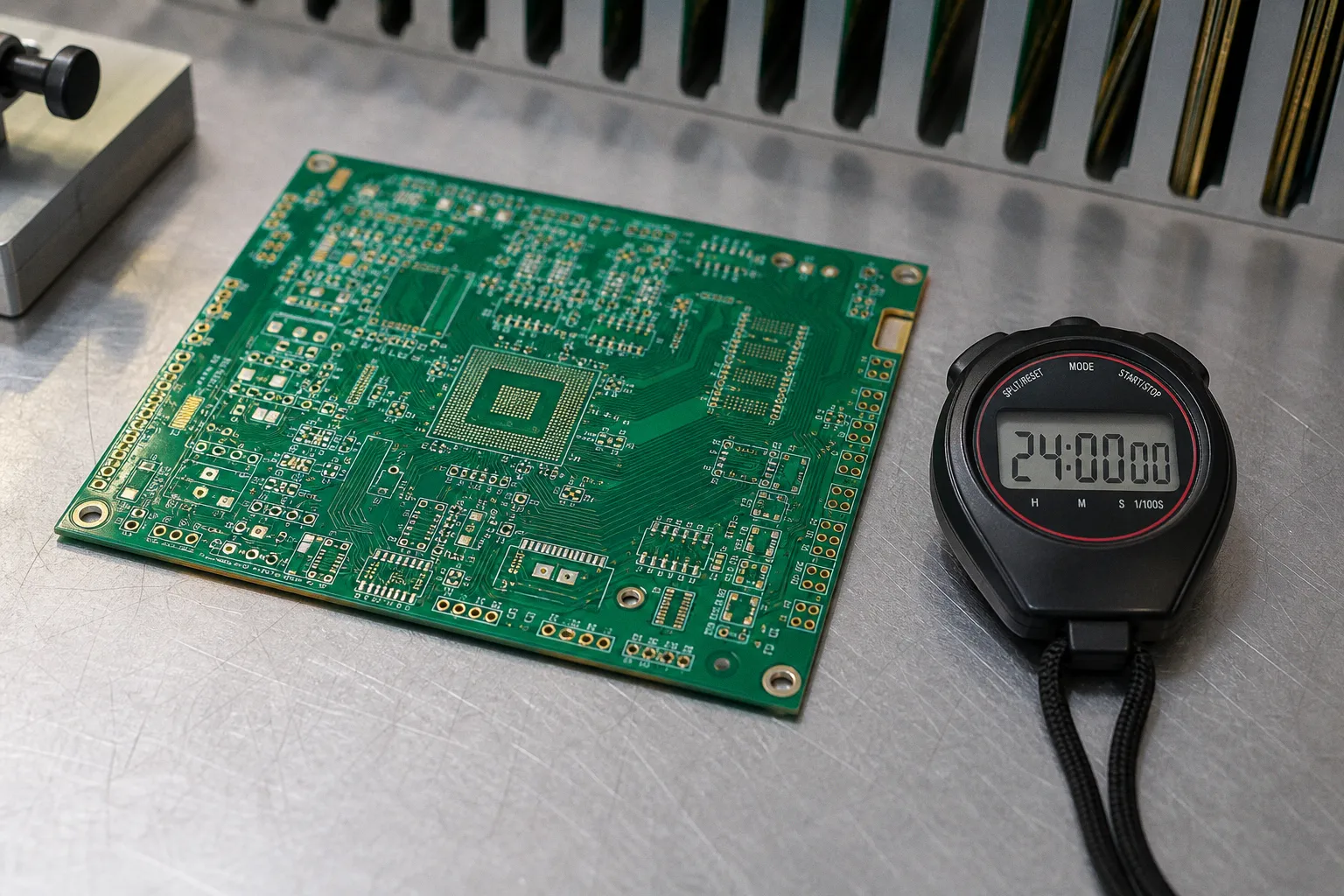

Express-Leiterplatten im Test: Was Eildienste wirklich leisten

In der Fabrikhalle sieht diese Rechnung anders aus. Der Engpass wandert nur — von der Fertigung in die Datenfreigabe, Materialallokation, CAM-Vorbereitung oder später in die Bestückung.

Der Leiterplatten-Expressdienst ist kein universeller Rettungswagen für eine schwache Beschaffungsplanung. Er ist ein eng getaktetes Produktionsfenster für klar definierte Technologien. Wer das Fenster trifft, kann einen Prototypen tatsächlich innerhalb eines Arbeitstags fertigen lassen. Wer es um Minuten, Datenfehler oder Sonderanforderungen verfehlt, kauft keinen Geschwindigkeitsvorteil, sondern einen teuren Platz in einer ohnehin überlasteten Prioritätswarteschlange.

Für diesen Test der Leiterplatten-Lieferzeiten im Expressdienst zählt deshalb nicht der Werbesatz „24 Stunden“, sondern die Frage: Ab welchem Zeitpunkt läuft die Uhr — und welche Leiterplatte darf überhaupt in diese Uhr hinein?

Die Mechanik der 24-Stunden-Fertigung: schnell ist nur, was in den Standard passt

Eine ein- oder zweiseitige Leiterplatte mit bewährtem FR4, gängiger Kupferauflage, Standardschichtdicke und sauberem Datensatz kann im Eilprozess in einem Arbeitstag gefertigt werden. Auch Multilayer-Muster sind bei spezialisierten Anbietern in diesem Zeitfenster möglich. Das ist keine Marketing-Fiktion. Die Voraussetzung lautet allerdings: Der Auftrag muss in einen vorgeplanten Express-Pool passen.

Dieser Pool lebt nicht von Magie, sondern von Wiederholung. Material ist reserviert, Arbeitsvorbereitung und Belichtung sind auf typische Aufbauten vorbereitet, Maschinenkapazität wird blockweise freigehalten. Häufig liegt der Fokus auf FR4 mit rund 1,55 Millimetern Platinendicke und 35 Mikrometern Kupfer. Wer genau diese Konfiguration bestellt, kauft operative Routine. Wer davon abweicht, kauft Klärungsbedarf.

Die Differenz zwischen Standard- und Expresslaufzeit ist erheblich, aber sie wird gern falsch gelesen:

Die Angabe „bis 24 Stunden“ beschreibt somit Fertigungszeit, nicht automatisch Lieferzeit bis zum Entwicklungstisch. Versand, Wareneingang, eventuelle Rückfragen und die Zeit bis zur vollständigen Materialbereitstellung bei der Bestückung gehören in eine belastbare Terminrechnung hinein. Wer diese Stationen ausblendet, kann im Einkauf eine sehr schnelle Leiterplatte bestellen und trotzdem drei Tage zu spät mit dem Systemtest beginnen.

Ein Expressauftrag wird nicht schnell, weil er rot markiert ist. Er wird schnell, weil er keine Entscheidungen mehr erzwingt.

Das ist der Unterschied zwischen einem funktionierenden PCB-Eildienst und einer hektischen Bestellung. Der Hersteller muss nicht nur schneller produzieren können. Er muss den Auftrag ohne Sonderfreigabe durch CAM, Nutzenplanung, Innenlagenprozess, Pressen, Bohren, Oberflächenfinish und elektrischen Test führen können. Jede Rückfrage zerstört die Taktung. Und jede technische Ausnahme frisst genau jene Kapazität, die der Eilauftrag eingekauft hat.

Cut-off-Zeiten: Der eigentliche Startschuss fällt vor der Bestellung

Die kritischste Zahl in jeder Analyse von Express-Leiterplatten ist nicht „24 Stunden“, sondern die Annahmeschlusszeit. Für besonders kurze Fristen verlangen Hersteller häufig eine Datenanlieferung vor 9:00 Uhr am Bestelltag. Bei Multilayern kann der Cut-off bereits am Vortag, etwa um 14:00 Uhr, liegen. Nach diesem Zeitpunkt wird der Auftrag nicht zwingend abgelehnt. Er rutscht lediglich in den nächsten Produktionsslot. Aus einem 24-Stunden-Versprechen wird dann faktisch eine Laufzeit von zwei Arbeitstagen oder mehr.

Das klingt banal, wird aber in Entwicklungsorganisationen systematisch unterschätzt. Der Konstrukteur zählt ab Klick auf „Bestellen“. Die Fertigung zählt ab vollständiger, prüfbarer Datenlage. Der Einkauf zählt ab Bestellfreigabe. Und die Geschäftsleitung wundert sich am Ende über die Differenz zwischen Dashboard und Lieferavis.

Für eine belastbare Leiterplatten-Beschaffungszeit müssen mindestens vier Zeitpunkte getrennt betrachtet werden:

1. Konstruktionsfreigabe: Gerber- oder Fertigungsdaten, Bohrdaten, Lagenaufbau, Stückliste und Sondervorgaben sind intern verbindlich. Eine „fast fertige“ Revision ist für Express wertlos.

2. Prüfbare Datenanlieferung: Der Hersteller benötigt eindeutige Daten ohne Widersprüche zwischen Zeichnung, Lagenaufbau, Kupferbelegung und Kontur. Erst hier kann die Arbeitsvorbereitung seriös beginnen.

3. Ergebnis der Fertigbarkeitsprüfung: Ein DFM-Hinweis zur Restringbreite, zum Lötstopplack, zu unzulässigen Abständen oder zur Fräskontur ist kein administratives Detail. Er hält den Auftrag an.

4. Freigabe im Produktionsfenster: Erst wenn der Auftrag technisch geklärt, kaufmännisch freigegeben und dem Express-Pool zugeordnet ist, läuft die zugesagte Fertigungszeit.

Gerade bei Multilayern zeigt sich, wie dünn die Grenze zwischen Eilservice und Selbsttäuschung ist. Innenlagen müssen geprüft, gefertigt und vor dem Verpressen per automatischer optischer Inspektion kontrolliert werden. Das Pressfenster lässt sich nicht beliebig zusammenschieben, nur weil der Vertrieb einen dringenden Bedarf sieht. Wer die physikalische Prozesskette ignoriert, ersetzt Planung durch Eskalation. Das mag einmal funktionieren. Als Beschaffungsmodell ist es unbrauchbar.

Die bessere Praxis ist unspektakulär: Expressaufträge werden bereits in der Entwicklungsplanung mit einem internen Daten-Cut-off versehen, der vor dem Cut-off des Herstellers liegt. Nicht um Bürokratie zu erzeugen, sondern um eine Korrekturschleife zu erlauben. Eine Stunde Datenpuffer vor dem Lieferanten-Cut-off hat oft mehr wirtschaftlichen Wert als der gesamte Eilzuschlag.

Starrflex und Bestückung: Hier endet die Illusion vom Sofortauftrag

Bei starrflexiblen Leiterplatten wird besonders deutlich, dass nicht jede Technologie auf die Expresslogik eines Standard-Multilayers reduziert werden kann. Für Starrflex-Muster sind Expresslaufzeiten ab fünf Arbeitstagen realistisch; im Standard liegen sie eher bei zehn Arbeitstagen oder darüber. Serien starten im Eilmodus typischerweise ab acht Arbeitstagen.

Das ist kein Zeichen mangelnder Leistungsfähigkeit. Starrflex bringt zusätzliche Materialien, mehr Prozessschritte und anspruchsvollere Übergänge zwischen starren und flexiblen Bereichen in die Fertigung. Flexlagen müssen verarbeitet, die Biegezonen korrekt ausgelegt und der Aufbau präzise verpresst werden. Im Gegensatz zur Standardplatine gibt es hier weniger Raum für Pooling und spontane Materialsubstitution.

Der typische Fehler im Projektgeschäft lautet: Die mechanische Konstruktion wird spät geändert, weil das Gehäuse noch nicht final ist — und die Elektronik soll den verlorenen Termin über einen Expressauftrag einholen. Genau dann treffen Änderungen an Biegeradius, Versteifung, Kontur oder Steckbereich auf einen Prozess, der ohnehin wenig elastisch ist. Das Ergebnis ist nicht Geschwindigkeit, sondern eine teure Kette aus Rückfragen.

Auch die Express-Bestückung verdient eine nüchterne Einordnung. Spezialisten können Prototypen und Kleinserien ab vollständiger Materialbereitstellung ab etwa 72 Stunden bestücken. Das Wort „ab“ trägt hier das gesamte Risiko. Die bestückte Baugruppe hängt nicht nur an der nackten Leiterplatte, sondern an Bauteilverfügbarkeit, Stücklistenqualität, Alternativfreigaben, Schablonen, Rüstaufwand und Prüfkonzept.

Eine Beschaffungsorganisation sollte deshalb nicht fragen: „Wie schnell kann der Bestücker?“ Die belastbarere Frage lautet: „Welche Positionen in unserer Stückliste können diesen Termin tatsächlich kippen?“

Besonders anfällig sind:

• Bauteile mit nicht eindeutigem Herstellerbezug oder unklarer Gehäusevariante;
• passive Komponenten, deren Ersatztypen zwar elektrisch ähnlich, aber für Bestückung oder Freigabe nicht identisch sind;
• Steckverbinder und elektromechanische Teile mit projektspezifischen Lieferzeiten;
• Bauteile mit ungeklärtem Obsoleszenzmanagement;
• Positionen, die auf dem Papier verfügbar sind, aber nicht für den gewünschten Fertigungsdienstleister allokiert werden können.

Hier trennt sich technische Geschwindigkeit von wirtschaftlicher Lieferfähigkeit. Eine Leiterplatte nach 24 Stunden hilft nicht, wenn ein einzelner Stecker die Baugruppe um zwei Wochen blockiert. Die Total Cost of Ownership eines Eilauftrags umfasst deshalb nicht nur Zuschlag und Versand. Sie umfasst Stillstandskosten, Entwicklungswartezeit, Umbauaufwand, mögliche Teilbestückungen und die Folgekosten einer improvisierten Alternativteilfreigabe.

Die schnellste Platine im Wareneingang ist wertlos, wenn die Stückliste noch im Beschaffungsnebel steht.

Qualitätssicherung unter Zeitdruck: Der Expressmodus darf keine Prüfabkürzung sein

Ein seriöser Leiterplatten-Expressdienst streicht Qualitätsprüfungen nicht. Elektrischer Test und automatische optische Inspektion gehören auch im Eilprozess zum Standard. Wer hier eine Abkürzung anbietet oder Prüfungen nur als verzichtbare Option behandelt, verkauft nicht Geschwindigkeit, sondern Risiko.

Der E-Test prüft die elektrische Durchgängigkeit und hilft, Unterbrechungen oder ungewollte Verbindungen zu erkennen. Bei Multilayern ist die automatische optische Inspektion der Innenlagen vor dem Verpressen besonders relevant: Leiterbahnabweichungen müssen sichtbar werden, bevor sie in einem verpressten Paket verschwinden. Nach dem Pressen ist der Fehler nicht nur teurer, sondern oft nicht mehr wirtschaftlich aufzuklären.

Natürlich erhöht Qualitätssicherung die Prozesszeit. Aber sie senkt die Wahrscheinlichkeit, dass der Kunde den Zeitgewinn im Labor wieder verliert. Genau das wird in manchen Beschaffungsentscheidungen verdrängt: Eine nicht geprüfte oder unzureichend geprüfte Expressplatine verschiebt den Engpass von der Fertigung in die Fehlersuche. Dort ist die Stunde erheblich teurer, weil Entwickler, Messtechnik, Projektleitung und oft der Kunde mitwarten.

Die Frage ist also nicht, ob AOI und E-Test „trotz Eilauftrag“ stattfinden. Die richtige Frage lautet: Sind sie im zugesagten Durchlauf fest eingeplant? Bei professionellen Anbietern lautet die Antwort ja. Das ist die Mindestanforderung, nicht das Qualitätsprädikat.

Bei kritischen Prototypen sollte zusätzlich klar sein, was mit dem ersten Stück erreicht werden soll. Geht es um mechanische Passung, elektrische Grundfunktion, EMV-Vorprüfung oder eine nahezu serienreife Validierung? Ein Expressauftrag kann Terminrisiko reduzieren. Er ersetzt aber kein abgestuftes Musterkonzept. Wer die erste Leiterplatte gleichzeitig als Mechanikmuster, Entwicklungsstand, Freigabemuster und Vorserie missbraucht, erzeugt einen künstlichen Zeitdruck, den kein Fertiger zuverlässig wegproduzieren kann.

Materialgrenzen: Der Eilservice lebt von der Reduktion der Varianten

Der wirtschaftliche Kern jedes Expressangebots ist Standardisierung. Das wird selten so offen ausgesprochen, weil „individuelle Hochtechnologie in Rekordzeit“ besser klingt. In der Praxis gilt: Je näher ein Auftrag am definierten Standardaufbau liegt, desto belastbarer ist der Termin.

FR4, typische Materialdicken und übliche Kupferauflagen lassen sich bevorraten und in wiederkehrende Prozessfenster einplanen. Dickkupfer ab drei Unzen oder halogenfreie Materialien verlängern dagegen die Laufzeit. Dasselbe gilt grundsätzlich für Sonderaufbauten und Technologien, die zusätzliche Abstimmung oder engere Fertigungstoleranzen erzwingen. Für hochkomplexe HDI-Aufbauten mit Blind- oder Buried-Vias ist ein pauschales 24-Stunden-Versprechen keine belastbare Beschaffungsgrundlage.

Das ist keine Kritik an Spezialtechnologie. Im Gegenteil: Wer komplexe Leiterplatten entwickelt, sollte sich gegen die falsche Erwartung wehren, dass anspruchsvolle Fertigung immer wie Standardware disponiert werden könne. Der Wunsch nach kürzeren Lieferzeiten ist legitim. Die Forderung, Materialphysik, Maschinenbelegung und Prüfaufwand müssten sich diesem Wunsch unterordnen, ist betriebswirtschaftliche Folklore.

Für die Auswahl eines Expressdienstes zählt deshalb weniger die lauteste Zeitangabe als die Transparenz der Grenzen. Ein belastbarer Anbieter benennt:

• welche Lagenzahlen und Aufbauten in den Express-Pool fallen;
• welche Basismaterialien, Dicken und Kupfergewichte verfügbar sind;
• wann Daten und Bestellung vollständig vorliegen müssen;
• welche Prüfungen Bestandteil des Angebots bleiben;
• wie sich die Frist bei Sondermaterial, komplexem Lagenaufbau oder Rückfragen verändert;
• ob die Lieferzeit als reine Fertigungszeit oder inklusive Versand ausgewiesen wird.

Die oft beworbene Liefertreue von über 99 Prozent ist nur dann aussagekräftig, wenn klar ist, auf welche Aufträge sie sich bezieht. Ein standardisierter Pool aus einfachen Leiterplatten kann sehr hohe Termintreue erreichen. Daraus eine Zusage für jede technologisch anspruchsvolle Baugruppe abzuleiten, wäre jedoch unseriös. Statistik ist im Vertrieb ein beliebtes Glanzmittel. Im Einkauf zählt der konkrete Liefervertrag für den konkreten Aufbau.

Das Urteil: Express ist ein Werkzeug für Disziplin, nicht für Verdrängung

Der Expressdienst für Leiterplatten leistet heute mehr, als viele Entwicklungsabteilungen noch vor wenigen Jahren erwarten konnten. Einfache Platinen und geeignete Multilayer-Muster innerhalb eines Arbeitstags: Das ist real. Express-Starrflex ab fünf Arbeitstagen: ebenfalls real, sofern der Aufbau früh geklärt ist. Bestückte Prototypen ab 72 Stunden nach vollständiger Materialbereitstellung: machbar, aber nur mit einer belastbaren Stückliste und sauberer Allokation.

Der Test fällt trotzdem nicht als pauschale Empfehlung aus. Für Standardtechnologien, Design-Iterationen, dringende Muster und klar abgegrenzte Kleinserien ist der Leiterplatten-Expressdienst ein wirksames Instrument. Für komplexe Starrflex-Projekte, Sondermaterialien oder Baugruppen mit fragiler Bauteilversorgung ist er kein Ersatz für frühe Planung und duale Lieferkettenstrategie.

Der kaufmännische Maßstab bleibt nüchtern: Nicht der niedrigste Eilzuschlag entscheidet, sondern der geringste Schaden bei Terminverlust. Wer Datenqualität, Materialstandard und Cut-off-Prozess beherrscht, kann Expresskapazität gezielt einsetzen. Wer erst dann bestellt, wenn das Projekt bereits brennt, zahlt meist doppelt — für die Beschleunigung und für die Fehler, die unter Zeitdruck erst entstehen.
