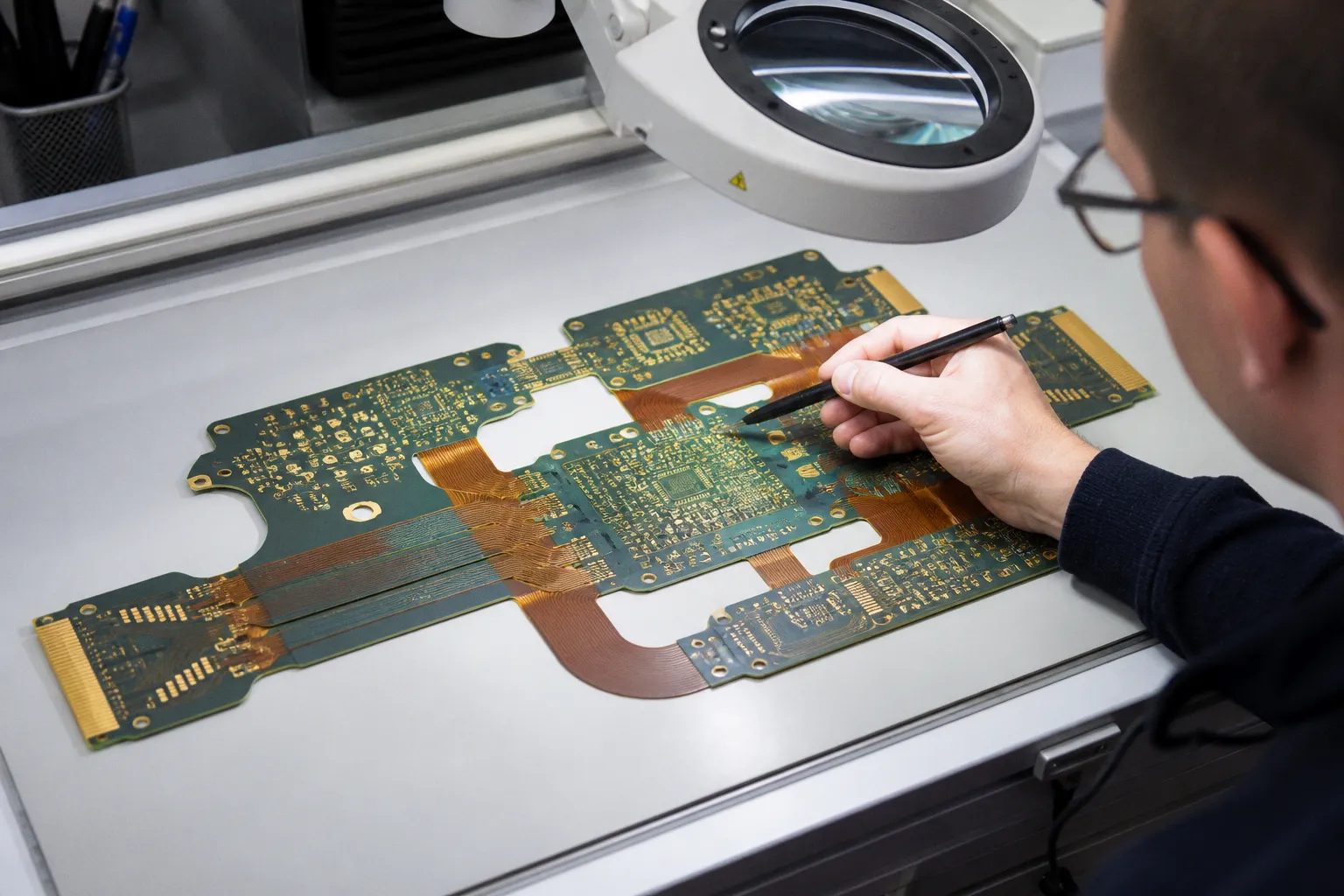

DFM-Prüfung im Praxistest: Unsere Methode deckt Fehler auf

Der DRC-Layer leuchtet grün, das CAM-Tool meldet keine Beanstandungen, der Lieferant bestätigt den Fertigungstermin – und trotzdem landen nach einigen Wochen Leiterplatten auf dem Schreibtisch, deren Vias tangential gebrochen sind, deren Lötstoppmaske Brücken bildet oder deren Kupfergeometrien sich im Ätzprozess nicht so verhalten wie im Layout vorgesehen. Wer in der industriellen Elektronikfertigung den Design Rule Check aus dem CAD-System mit einer echten DFM-Prüfung verwechselt, riskiert teure Nacharbeit, Ausschuss und Verzögerungen in der Lieferkette.

Denn eine DFM-Prüfung – Design for Manufacturability, also die Prüfung auf Fertigbarkeit – ist kein Bonus und kein akademisches Pflichtprogramm für überkandidelte Ingenieure. Sie ist die praktische Schnittstelle zwischen Layout-Daten und Fabrikrealität. Wer sie aus dem Ablauf streicht, spart zunächst einen Prüfschritt und verschiebt die Unsicherheit an eine Stelle, an der Korrekturen meist deutlich aufwendiger werden.

DRC ist Logikprüfung, nicht Fertigungsfreigabe

Der Design Rule Check, wie ihn Altium Designer, KiCad, Mentor Graphics oder Cadence anbieten, prüft die logische Integrität von Schaltplan und Layout. Er kontrolliert Leiterbahnbreiten, Abstände zwischen Signalen, Via-Größen und Bohrmaße – allerdings immer auf Grundlage der Regeln, die im jeweiligen Projekt hinterlegt wurden. Der DRC kann nur das bewerten, was ihm als Regel bekannt ist.

Was er nicht vollständig abbildet, ist die Realität der Fertigungsdaten nach dem Export. Der Gerber- oder ODB++-Datensatz enthält keine abstrakte Designabsicht mehr, sondern konkrete Flächen, Konturen, Bohrungen und Layerinformationen. Für die Fertigung zählen nun die physischen Kupferformen, die der Ätzprozess erzeugen soll, und die Bohrungen, die eine mechanische oder laserbasierte Bohrmaschine tatsächlich setzt. Diese Prozesse haben eigene Toleranzen und eigene Fehlerbilder.

Ein einfaches Rechenbeispiel macht den Unterschied sichtbar: Ein Via-Land mit 20 mil Außendurchmesser und 10 mil Bohrdurchmesser ergibt rechnerisch einen Restring von 5 mil. Im CAD kann diese Geometrie regelkonform sein. Weicht die Bohrung jedoch von ihrer Sollposition oder ihrem Sollmaß ab, schrumpft der tatsächlich verbleibende Kupferring. Bei einer ungünstigen Abweichung kann die Bohrung deutlich näher an den Rand des Lands rücken. Dann wird aus einer formal korrekten Geometrie eine Fertigungsstelle mit geringerer Reserve.

Die DFM-Prüfung fragt deshalb nicht nur, ob ein Via den CAD-Regeln entspricht. Sie fragt, ob der Restring unter den Bedingungen des vorgesehenen Produktionsprozesses ausreichend robust bleibt. Genau hier liegt der Unterschied zwischen einem grünen DRC-Layer und einer belastbaren Fertigungsfreigabe.

Die drei klassischen Layout-Killer

Aus der Praxis lassen sich mehrere Fehlerklassen ableiten, die in Redesigns regelmäßig wieder auftauchen. Sie sind nicht spektakulär und meistens auch nicht neu. Hartnäckig bleiben sie trotzdem, weil Standard-CAD-Werkzeuge geometrische Mindestabstände prüfen, aber nicht automatisch jede Wechselwirkung zwischen Layout, Fertigungsprozess und späterer Belastung bewerten.

Ein sauberer DRC ist das Mindeste, nicht das Maximum. Wer den grünen Layer als Fertigungsfreigabe verkauft, verwechselt Logikprüfung mit Prozessreife.

1. Annular Ring und tangentialer Breakout

Der Restring – der Kupferring um ein Via – ist eine mechanisch und elektrisch kritische Zone. Ist er zu schmal, kann eine Bohrabweichung dazu führen, dass die Bohrkante den Ring an einer Stelle nahezu vollständig aufzehrt. Bei einem tangentialen Breakout verliert das Via seine sichere Verbindung zur umgebenden Leiterbahn oder zur Kupferfläche.

Im Schaltplan ist dieser Fehler nicht sichtbar. Auch der DRC kann ihn übersehen, wenn die zugrunde gelegten Regeln nur die nominelle Geometrie kontrollieren. Auffällig wird die Schwachstelle möglicherweise erst bei der elektrischen Prüfung, bei thermischen oder mechanischen Belastungen oder im späteren Betrieb.

Für die DFM-Prüfung muss deshalb betrachtet werden:

• Wie groß ist der nominelle Restring auf den einzelnen Layern?
• Welche Bohrtoleranz ist für das geplante Verfahren anzusetzen?
• Ändert sich die Reserve bei verschiedenen Bohrdurchmessern?
• Liegt das Via in einer massiven Kupferfläche, in einem Pad oder in einer eng bepackten Signallage?
• Wird die Geometrie in einem Bereich eingesetzt, in dem zusätzliche mechanische oder thermische Belastungen zu erwarten sind?

Der häufige Fehler besteht darin, nur den idealen Zustand zu prüfen. Fertigbarkeit beginnt aber dort, wo die zulässige Abweichung mitgedacht wird.

2. Slivers und Acid Traps

Bei Slivers geht es um schmale, instabile Kupferreste. Sie können entstehen, wenn Kupferflächen oder Leiterbahnkonturen so eng und spitz zusammenlaufen, dass der Ätzprozess einen schmalen Steg zurücklässt. Solche Reste können während der weiteren Verarbeitung abplatzen oder ihre Geometrie verändern. Je nach Position kann daraus ein Kurzschluss, eine unzulässige Restfläche oder eine Schwächung der vorgesehenen Leiterbahn entstehen.

Beim Acid Trap liegt das Problem in der umgekehrten Richtung: Eine spitze Geometrie kann Ätzchemikalien lokal einschließen. Wird die Flüssigkeit an dieser Stelle nicht ausreichend ausgetauscht oder ausgespült, kann der Ätzangriff länger wirken als an den umliegenden Flächen. Die Kontur verliert dann ihre definierte Form.

Beide Effekte sind klassische Beispiele dafür, dass ein reiner Abstandstest zu kurz greift. Der DRC kann feststellen, dass zwei Objekte einen bestimmten Abstand einhalten. Er bewertet aber nicht automatisch, ob eine spitze Kontur im Ätzprozess stabil bleibt oder ob eine schmale Kupferzunge als eigenständiger Rest problematisch wird.

Besonders aufmerksam sollte man bei folgenden Geometrien werden:

• spitzen Innenwinkeln an Kupferflächen,
• schmalen Kupferstegen zwischen großen Freistellungen,
• kleinen Inseln ohne klare elektrische Funktion,
• dicht aneinanderliegenden Polygonen,
• feinen Konturen in Bereichen mit wechselnder Kupferdichte.

Ein DFM-Tool kann solche Formen je nach Regelwerk erkennen. Entscheidend ist jedoch, dass die Regeln zur tatsächlichen Fertigung passen. Eine pauschale Grenzzahl ist weniger wert als eine sauber dokumentierte Vorgabe des konkreten Leiterplattenherstellers.

3. Drill-to-Copper und CAF-Risiko

Conductive Anodic Filament, kurz CAF, ist ein Zuverlässigkeitsrisiko in mehrlagigen Leiterplatten. Ist der Abstand zwischen Bohrkante und benachbartem Kupfer zu gering, kann sich unter Feuchtigkeit, elektrischer Spannung und geeigneten Materialbedingungen ein leitfähiger Pfad im Basismaterial ausbilden. Das geschieht nicht zwingend sofort. Gerade deshalb ist der Fehler im Produktions- oder End-of-Line-Test nicht immer leicht zu erkennen.

Für die Bewertung zählt nicht nur der Abstand zwischen zwei CAD-Objekten. Relevant ist der Abstand von der tatsächlichen Bohrkante zum benachbarten Kupfer nach Berücksichtigung der Fertigungstoleranzen. Bei durchkontaktierten Bohrungen, Blind Vias und mechanisch stark beanspruchten Bereichen können unterschiedliche Reserven sinnvoll sein.

Als häufig verwendete Orientierung gilt ein Mindestabstand von etwa 8 mil, sofern Material, Lagenaufbau, Spannung und Herstellerprozess keine strengere Vorgabe verlangen. Dieser Wert ist jedoch keine universelle Freigabe. Für sicherheitskritische Anwendungen, hohe Spannungen oder besondere Umweltbedingungen müssen die Anforderungen des Herstellers und der jeweiligen Anwendung zusammen betrachtet werden.

Die DFM-Prüfung sollte deshalb mindestens die Bohrdaten mit den Kupferlagen überlagern und die kritischen Abstände nicht nur nominell, sondern mit Blick auf die Prozessreserve bewerten.

Lötstoppmaske und Bestückungsdruck – die SMT-Falle

DFM endet nicht an der Kupferstruktur. Auch Lötstoppmaske, Pastenschablone und Bestückungsdruck gehören zur Fertigungsgeometrie. Wer ausschließlich die Substratseite prüft, lässt damit einen relevanten Teil der möglichen Fehlerquellen unberücksichtigt.

Die Lötstoppmaske wird je nach Herstellerprozess fotolithografisch oder per Direct Imaging aufgebracht. Liegen die Maskenöffnungen zu dicht beieinander, kann die schmale Lötstoppmaskenbrücke zwischen zwei Pads instabil werden oder ganz entfallen. Beim Reflow kann Lotpaste dann zwischen benachbarten Pads verlaufen. Das Risiko steigt bei Fine-Pitch-Bauteilen, kleinen passiven Komponenten und BGA-Anschlüssen.

Eine häufig verwendete Orientierung liegt bei etwa 4 mil Abstand zwischen zwei Maskenöffnungen. Ob dieser Abstand ausreicht, hängt jedoch von Pad-Geometrie, Maskenprozess, Ausrichtung, Kupferoberfläche und den Möglichkeiten der jeweiligen Fertigung ab. Für eine belastbare Prüfung muss daher die Vorgabe der konkreten Leiterplatten- und Bestückungsfertigung hinterlegt werden.

Ebenso unterschätzt wird die Überlappung zwischen Bestückungsdruck und Pads oder Vias. Der Silkscreen wird nach der Lötstoppmaske aufgebracht und kann dadurch in Bereiche geraten, die für die Benetzung oder Pastendeposition relevant sind. Liegt Bestückungsdruck auf einer Padfläche, kann die Lotpaste ungleichmäßig aufgetragen werden. Bei Markierungen in der Nähe von Bauteilkanten kann außerdem die optische Inspektion erschwert werden.

Nicht jede Überlappung führt automatisch zu einem Fehler. Eine kleine Kennzeichnung außerhalb der eigentlichen Lötfläche ist anders zu bewerten als eine breite Linie, die mehrere Pads kreuzt. Genau diese Unterscheidung ist Aufgabe einer guten DFM-Analyse: Sie soll nicht jede Abweichung pauschal als Ausschuss einstufen, sondern nach technischer Relevanz priorisieren.

Für die SMT-Seite sind unter anderem diese Punkte zu prüfen:

• Abstand und Stabilität der Lötstoppmaskenbrücken,
• Überlappungen von Silkscreen und Pads,
• Markierungen innerhalb von Bestückungsflächen,
• Pad- und Maskengeometrien bei Fine-Pitch-Bauteilen,
• Ausrichtung der Bauteilkennzeichnungen,
• Freiräume für Schablonendruck, Bestückung und optische Inspektion.

Gerber-Daten, Bohrdaten und die eigentliche DFM-Analyse

Eine DFM-Prüfung darf nicht bei einer isolierten Gerber-Datei stehen bleiben. Erst die Überlagerung der Daten ergibt ein belastbares Bild. Kupferlagen, Lötstoppmasken, Pastenlayer, Bestückungsdruck, Bohrdaten und Leiterplattenkontur müssen zueinander passen.

Ein typischer Prüfablauf besteht aus mehreren Schritten:

1. Datenbestand und Layerstruktur prüfen.

Zunächst wird kontrolliert, ob alle erwarteten Layer vorhanden sind, ob ihre Bezeichnungen eindeutig sind und ob Gerber-, ODB++- oder IPC-2581-Daten mit den Bohrdaten zusammenpassen. Fehlende oder doppelt exportierte Layer können später zu falschen Annahmen führen.

2. Kontur und mechanische Daten abgleichen.

Leiterplattenumriss, Fräsungen, Ausbrüche, Nutzenrahmen und Bohrungen müssen gemeinsam betrachtet werden. Besonders kritisch sind Bohrungen nahe an Kanten, Fräsungen oder Aussparungen.

3. Kupfergeometrie auf Fertigungsreserven untersuchen.

Dabei geht es um Leiterbahnbreiten, Abstände, Restringe, Kupferinseln, spitze Konturen und die Beziehung zwischen Bohrungen und benachbarten Flächen.

4. Lötstoppmaske und Pastenlayer bewerten.

Die Prüfung muss erkennen, ob Öffnungen zusammenlaufen, ob Maskenstege ausreichend stabil sind und ob die Paste bei feinen Anschlüssen zur vorgesehenen Padfläche passt.

5. Bestückungsdruck und Montageflächen prüfen.

Hier werden Überlappungen, unlesbare Kennzeichnungen und Behinderungen für Bestückung oder Inspektion sichtbar.

6. Technische Risiken priorisieren.

Ein DFM-Report ist nur dann nützlich, wenn er zwischen einem echten Fertigungsrisiko und einer rein formalen Abweichung unterscheidet. Jede Meldung sollte deshalb eine Position, eine Regel, eine mögliche Folge und – soweit bekannt – eine geeignete Korrektur enthalten.

Diese Reihenfolge ist nicht als starres Softwareverfahren zu verstehen. Sie beschreibt vielmehr die Logik einer Prüfung, die den Weg der Daten vom Layout bis zur Fertigung nachvollzieht.

Eine vollständige DFM-Analyse ist daher kein Nebenprodukt des CAM-Schritts. Sie ist ein eigener Prüfschritt mit eigenen Kriterien und einem nachvollziehbaren Report. Das gilt besonders bei starren, flexiblen und starr-flexiblen Leiterplatten, weil sich dort zusätzliche Anforderungen an Biegeradien, Übergangszonen, Abdeckungen, Versteifungen und Kupferverteilung ergeben.

Starre, flexible und starr-flexible Leiterplatten stellen unterschiedliche Fragen

Bei einer starren Leiterplatte liegt der Schwerpunkt häufig auf Bohrungen, Restringen, Abständen, Ätzgeometrien und der Montagefähigkeit. Bei flexiblen Leiterplatten kommen mechanische Bewegungen und die Biegezone hinzu. Eine Geometrie, die elektrisch problemlos funktioniert, kann mechanisch ungeeignet sein, wenn sie in einer wiederholt belasteten Biegezone liegt.

Für flexible Leiterplatten müssen unter anderem folgende Punkte in die DFM-Betrachtung einfließen:

• Lage und Ausrichtung der Leiterbahnen in Bezug auf die Biegelinie,
• Übergänge zwischen starren und flexiblen Bereichen,
• Kupferverteilung und mögliche Spannungskonzentrationen,
• Position von Durchkontaktierungen und Pads außerhalb der Biegezone,
• Freiräume für Coverlay, Versteifungen und mechanische Konturen,
• Mindestbiegeradius und Zahl der zu erwartenden Biegezyklen.

Bei starr-flexiblen Leiterplatten reicht es nicht, den starren und den flexiblen Teil getrennt zu prüfen. Die Übergänge sind besonders empfindlich. Dort treffen unterschiedliche Materialien, Lagenaufbauten und mechanische Anforderungen aufeinander. Ein DFM-Report muss deshalb klar ausweisen, welche Regeln für welchen Bereich gelten.

Auch die Fertigungsdaten selbst können komplexer werden. Unterschiedliche Coverlay- oder Stiffener-Layer, Klebeflächen und mechanische Aussparungen müssen eindeutig beschrieben sein. Ein unklarer Export ist hier nicht nur ein Dokumentationsproblem. Er kann dazu führen, dass ein Hersteller eine Geometrie anders interpretiert als der Entwickler.

IPC-Klassen und Fabrikrealität – die nüchternen Zahlen

IPC-A-600 und IPC-6011 beschreiben Akzeptanz- und Qualitätsanforderungen für Leiterplatten. Die Einteilung in Class 1, Class 2 und Class 3 wird häufig verwendet, um die Anforderungen an Produkt und Fertigung einzuordnen. Class 3 steht dabei für besonders hohe Anforderungen an Zuverlässigkeit und Prozesskontrolle.

Die IPC-Klasse ist ein Akzeptanzstandard, kein Fertigungsversprechen. Class 3 bedeutet, dass bestimmte Anforderungen gelten – nicht, dass jede Geometrie unter allen Bedingungen automatisch robust ist.

Was diese Klassen nicht vollständig definieren, sind die konkreten Prozessparameter einer einzelnen Fabrik. Maschinenpark, Materialsystem, Bohrverfahren, Bildübertragung, Ätzprozess, Prüfstrategie und Dokumentationsqualität beeinflussen die tatsächliche Prozessfähigkeit. Zwei Hersteller können sich auf denselben IPC-Rahmen beziehen und dennoch unterschiedliche Reserven bei sehr engen Geometrien haben.

Für die DFM-Prüfung bedeutet das: IPC-Klasse und Herstellerfähigkeit müssen zusammen betrachtet werden. Die Class-3-Einstufung ersetzt weder die Prüfung der Gerber-Daten noch die Abstimmung von Mindestmaßen, Toleranzen und Prüfmethoden. Sie ist ein wichtiger Referenzrahmen, aber keine pauschale Freigabe für jede im Layout vorkommende Struktur.

Was es wirtschaftlich kostet, wenn man es nicht macht

Die Frage, die im Einkauf tatsächlich zählt, lautet nicht nur: Was kostet die DFM-Prüfung? Entscheidend ist auch, an welcher Stelle ein Fehler entdeckt wird.

Wird eine problematische Geometrie bereits im Layout erkannt, lässt sie sich häufig mit überschaubarem Abstimmungsaufwand ändern. Je nach Bauteildichte, Lagenaufbau und elektrischer Funktion kann eine Korrektur wenige Minuten dauern oder einen vollständigen Redesign-Zyklus auslösen. Müssen zusätzlich Bibliotheken, Impedanzvorgaben, mechanische Daten oder Freigabedokumente angepasst werden, wächst der Aufwand entsprechend.

Wird derselbe Fehler erst nach dem Export entdeckt, kommen weitere Beteiligte hinzu: Entwicklung, CAM, Leiterplattenhersteller, Bestücker und gegebenenfalls der Kunde. Die Änderung kann dann eine neue Datenprüfung, eine erneute Freigabe oder eine Verschiebung des Fertigungsfensters auslösen.

Noch ungünstiger ist der Zeitpunkt, an dem das Fertigungslos bereits produziert oder bestückt wurde. Dann stehen nicht mehr nur CAD-Arbeiten auf der Rechnung. Hinzu kommen Material, Prüfaufwand, Nacharbeit, zusätzliche Transporte, blockierte Kapazitäten und möglicherweise eine neue Beschaffung. Bei einem Fehler, der erst im Feld sichtbar wird, kommen Reklamations- und Garantieaufwand sowie die technische Ursachenanalyse hinzu.

Die Größenordnung hängt stark vom Produkt und vom Zeitpunkt der Entdeckung ab:

• Korrektur im CAD: meist der geringste Aufwand, sofern die Änderung keine elektrischen oder mechanischen Nebenwirkungen erzeugt.
• Änderung nach CAM-Rückfrage: zusätzlicher Abstimmungsbedarf, erneute Datenfreigabe und je nach Produktionsplan ein möglicher Terminverzug.
• Korrektur im laufenden Fertigungsprozess: Material- und Prüfkosten sowie eine deutlich höhere organisatorische Belastung.
• Fehler im ausgelieferten Produkt: schwer kalkulierbare Folgekosten, weil neben der Nacharbeit auch Analyse, Logistik, Kundenkommunikation und mögliche Ausfälle berücksichtigt werden müssen.

Eine seriöse Wirtschaftlichkeitsbetrachtung sollte deshalb keine scheinpräzisen Eurobeträge verwenden, wenn Produkt, Losgröße und Prozess nicht bekannt sind. Die richtige Aussage ist kontextabhängig: Je später ein DFM-Problem entdeckt wird, desto mehr Kostenarten kommen hinzu und desto weniger Optionen bleiben für eine saubere Korrektur.

Wer die DFM-Prüfung streicht, entfernt die Kosten also nicht aus dem Projekt. Er verlagert sie an eine spätere Stelle – häufig in einen Bereich mit schlechterer Planbarkeit und höherem Zeitdruck. Das ist keine Ingenieursromantik, sondern eine Frage der Risikoverteilung zwischen Entwicklung, Einkauf und Fertigung.

Unsere Position

Eine DFM-Prüfung ist keine technische Spielerei und kein Compliance-Aufkleber für ISO-Audits. Sie verbindet Entwicklungsdaten mit den realen Bedingungen der Fertigung. Ob sie ihren Zweck erfüllt, hängt dabei nicht an einem einzelnen Tool, sondern an der Qualität der Regeln, der Daten und der Kommunikation mit dem Hersteller.

Unsere Empfehlung lautet deshalb nüchtern:

1. Der DRC im CAD bleibt Pflicht, ist aber nie ausreichend. Er prüft die Regeln, die im Design hinterlegt sind – nicht automatisch die komplette Fertigungsrealität.

2. Die DFM-Prüfung gehört vor den ersten Fertigungsauftrag. Je früher ein kritischer Restring, eine Maskenbrücke oder eine problematische Biegezone erkannt wird, desto größer ist der Spielraum für eine saubere Lösung.

3. Die Prüfkriterien müssen dokumentiert sein. Dazu gehören Mindestabstände, Bohr- und Ätztoleranzen, Vorgaben für Lötstoppmaske und Bestückungsdruck sowie die Anforderungen der jeweiligen IPC-Klasse.

4. Der Hersteller muss mit seinen realen Prozessgrenzen einbezogen werden. Allgemeine Regelwerke ersetzen keine belastbare Abstimmung über Material, Lagenaufbau, Fertigungsverfahren und Prüfstrategie.

5. Der DFM-Report gehört in die Produktdokumentation. Bei einem Lieferantenwechsel, einem Redesign oder einer späteren Serienausweitung ist nachvollziehbar, welche Annahmen ursprünglich getroffen wurden.

6. Bei flexiblen und starr-flexiblen Leiterplatten muss die Mechanik Teil der DFM-Betrachtung sein. Biegezone, Coverlay, Versteifungen und Übergänge lassen sich nicht nachträglich aus einer reinen Kupferprüfung ableiten.

Die zentrale Frage beim Leiterplattenlayout lautet daher nicht nur, ob die Daten formal fehlerfrei exportiert wurden. Entscheidend ist, ob die Geometrie unter den vorgesehenen Fertigungsbedingungen ausreichend Reserve besitzt.

Wer seine DFM-Prüfung als festen Bestandteil des Entwicklungs- und Beschaffungsprozesses behandelt, verschiebt die Fehlererkennung an die günstigste Stelle: vor Material, Bestückung und Serienfreigabe. Wer sie ignoriert, übernimmt dagegen ein Risiko, das sich erst sehr spät und dann meist nur noch mit erheblichem Aufwand korrigieren lässt.

DFM ist kein Bonus. Es ist die belastbare Verbindung zwischen Layout und Fertigung.
