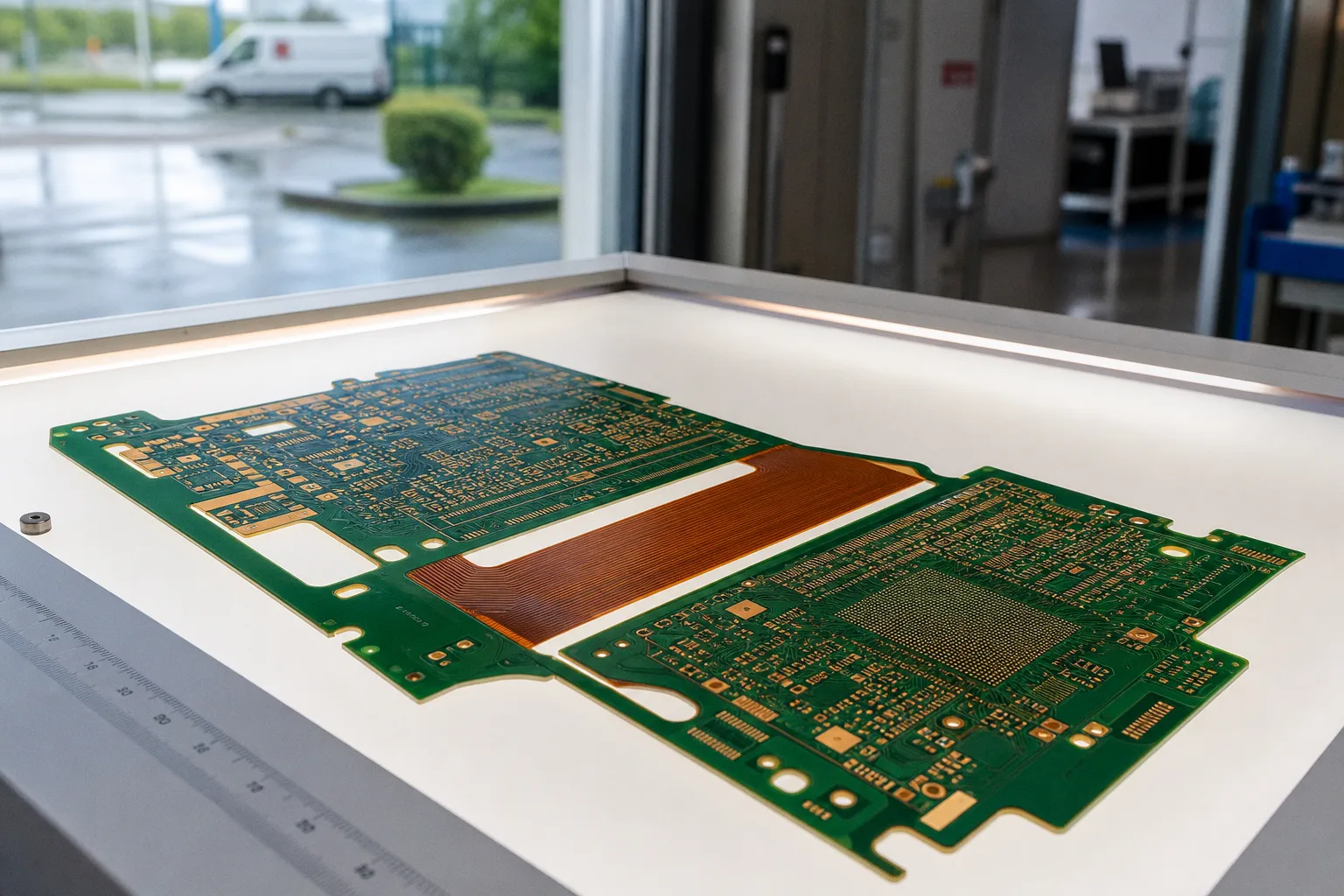

Gerber-Daten-Export: Was unser Test-Workflow gezeigt hat
Rund 90 Prozent der weltweit entwickelten Leiterplatten werden noch immer im Extended-Gerber-Format RS-274X an die Fertigung übergeben.
Das ist keine Liebeserklärung an ein Dateiformat, sondern eine Marktzahl mit Konsequenz: Wer den Gerber-Daten-Export als letzten Mausklick behandelt, produziert keine Fertigungsdaten, sondern ein Kostenrisiko.
Denn zwischen einem im CAD sauber aussehenden Layout und einer fertigen Leiterplatte liegt ein Übersetzungsvorgang. Kupferlagen, Lötmasken, Bestückungsdruck, Kontur und Bohrdaten müssen nicht nur vorhanden sein. Sie müssen zueinander passen, denselben Ursprung verwenden und für das CAM-System des Herstellers eindeutig lesbar sein. Fehlt eine Lage oder verschiebt sich die Bohrdatei, hilft auch das beste Impedanzkonzept nichts mehr. Dann bezahlt der Einkauf entweder mit Rückfragen, Zeitverlust und Expresslogistik – oder mit Ausschuss. Beides ist vermeidbar, aber nicht durch Zweckoptimismus.
Unser Test-Workflow für den Gerber-Daten-Export Schritt für Schritt zeigt deshalb keine Softwaremagie. Er zeigt die nüchterne Reihenfolge, in der Daten vor der Übergabe an die Produktion belastbar werden.
Der Export entscheidet nicht über das Design – aber über dessen Fertigbarkeit
Ein DRC-freies Layout ist noch kein freigegebenes Fertigungspaket. Diese Verwechslung sieht man erstaunlich oft: Das Entwicklungsteam hat die Abstände geprüft, die Netze sind korrekt, die Bauteile sitzen im 3D-Modell plausibel. Also werden Gerber-Dateien erzeugt, gezippt und verschickt. Der Fertiger soll den Rest schon richten.
Das ist betriebswirtschaftlich eine bequeme, aber teure Denke. Die CAM-Abteilung beim Leiterplattenhersteller ist kein kostenloses Reparaturzentrum für unklare Datenstände. Sie kann Daten prüfen, Rückfragen stellen und in bestimmten Grenzen aufbereiten. Sie kann aber nicht verlässlich erraten, ob eine fehlende Innenlage Absicht, Exportfehler oder eine übersehene Layer-Zuordnung war. Sie kann auch keine falsche Schaltungslogik im Gerber-Viewer „korrigieren“. Ein Viewer kontrolliert Geometrie und Sichtbarkeit, nicht die elektrische Absicht hinter dem Layout.
Die eigentliche Frage lautet daher nicht: „Kann unser Hersteller Gerber lesen?“ Natürlich kann er das. Die Frage lautet: „Erzeugen wir einen Datensatz, der ohne Interpretationsspielraum in seinen CAM-Prozess passt?“
Bei einem einfachen zweilagigen Prototypen bleibt ein schlampiger Export gelegentlich folgenlos. Bei Multilayern, kontrollierten Impedanzen, Blind- oder Buried-Vias, dichtem BGA-Routing oder starr-flexiblen Aufbauten wird daraus eine andere Rechnung. Jeder manuelle Eingriff in der Datenaufbereitung verlängert die Durchlaufzeit und erhöht das Risiko, dass Designstand und Fertigungsstand auseinanderlaufen.
Ein Gerber-Paket ist kein Anhang zur Bestellung. Es ist die verbindliche Bauanweisung für die Fabrik.
Wer über Reshoring, Versorgungssicherheit und stabile Lieferketten spricht, sollte an dieser Stelle anfangen. Lieferkettensicherheit entsteht nicht allein durch einen deutschen Fertiger oder einen Rahmenvertrag. Sie beginnt damit, dass die Übergabedaten beim ersten Mal vollständig und eindeutig sind.
RS-274X, Gerber X2 oder ODB++: Der Formatvergleich ohne Marketingnebel
Das ursprüngliche Gerber-Format RS-274-D gehört in die Historie, nicht in neue Fertigungsfreigaben. Es wurde 2014 offiziell als obsolet erklärt. Trotzdem begegnet es einem in alten Bibliotheken, überalterten CAD-Exportprofilen und bei Datenpaketen, die offenbar seit Jahren ohne Grundsatzprüfung weiterkopiert werden. Das ist kein Zeichen von Prozessreife, sondern von Obsoleszenzmanagement im Blindflug.
RS-274X ist der heutige industrielle Standard. Er transportiert die Bilddaten der einzelnen Lagen und integriert die nötigen Aperturdefinitionen direkt in die Dateien. Damit entfällt die separate Blendentabelle, die beim alten RS-274-D eine klassische Fehlerquelle war.
Gerber X2 geht einen Schritt weiter. Das Format kann zusätzliche Metadaten mitgeben: etwa den Typ einer Lage, Funktionen einzelner Pads oder Angaben im Umfeld der Impedanzkontrolle. Das reduziert die Interpretationsarbeit im CAM. Reduziert – nicht eliminiert. Wer falsche Layerzuordnungen exportiert, erhält mit X2 lediglich besser beschriftete falsche Daten.
ODB++ verfolgt einen anderen Ansatz: Statt vieler Einzelfiles entsteht ein strukturiertes CAD-zu-CAM-Paket, das Lageninformationen, Bohrdaten und weitere Fertigungsinformationen zusammenführt. Das kann typische Übergabefehler wirksam entschärfen, weil weniger Dateien manuell zusammengesucht und zugeordnet werden müssen. Für komplexe Projekte ist das ein handfester Vorteil.
Die Wahl darf dennoch nicht nach dem Werbeslogan des CAD-Anbieters erfolgen. Entscheidend ist, welches Format der konkrete Leiterplattenhersteller in seinem Maschinenpark und CAM-Workflow bevorzugt verarbeitet. Ein perfektes ODB++-Paket hilft wenig, wenn der Lieferant den etablierten Gerber-X2-Prozess schneller und robuster abwickelt. Umgekehrt ist ein bloßes RS-274X-Paket bei einem komplexen HDI-Design nicht automatisch die sparsamere Wahl, nur weil es vertraut wirkt.
| Parameter | RS-274X | Gerber X2 | ODB++ |
|---|---|---|---|
| Marktakzeptanz | Sehr hoch, etablierter Standard | Hoch, moderne Erweiterung | Abhängig vom Fertiger und dessen CAM-Prozess |
| Datenstruktur | Einzeldateien je Lage und Funktion | Einzeldateien mit erweiterten Metadaten | Zusammenhängendes, strukturiertes Datenpaket |
| Metadaten | Grundlegende Fertigungsinformation | Layer-Typen, Pad-Funktionen, Impedanzbezug möglich | Umfassende Projekt- und Lageninformationen |
| Hauptrisiko | Falsche oder unvollständige Zuordnung einzelner Dateien | Metadaten ersetzen keine Plausibilitätsprüfung | Format wird nicht bei jedem Lieferanten gleich priorisiert |
| Sinnvoll für | Standardprojekte mit sauberem Exportprofil | Projekte mit höherem Dokumentationsbedarf | Komplexe Designs und klar abgestimmte CAD-zu-CAM-Ketten |
Der sachliche Vermerk in der Bestellung lautet daher nicht „Bitte ODB++“, weil das modern klingt. Er lautet: Datenformat, Versionsstand, Fertigungsfreigabe und Ansprechpartner vor Serienstart verbindlich abstimmen. Alles andere schafft Rückfragen genau dann, wenn Termin und Materialallokation bereits drücken.
Der belastbare Ablauf: Gerber-Daten erzeugen, prüfen, freigeben
Ein sauberer Exportprozess muss wiederholbar sein. Nicht abhängig von der Person, die gerade das Projekt betreut, und nicht versteckt in einem lokalen CAD-Profil mit dem Namen „final_neu_wirklich_final“. Der folgende Ablauf funktioniert als Grundgerüst in KiCad 7 ebenso wie in vergleichbaren Werkzeugketten. Wer beispielsweise Gerber-Dateien aus Altium exportieren will, folgt derselben Logik: Design prüfen, Layer eindeutig definieren, Bohrdaten konsistent erzeugen, Ergebnis unabhängig ansehen.
1. Den finalen Layoutstand festschreiben
Exportiert wird nicht aus einer Arbeitskopie mit offenen Änderungen. Schaltplan, Layout, Stücklistenbezug und mechanische Randbedingungen müssen auf demselben Revisionsstand liegen. Besonders bei Baugruppen mit Varianten ist zu klären, ob Bestückungsdruck, Kupferbeschriftungen und mechanische Informationen wirklich zur freigegebenen Variante passen.
2. Den DRC ausführen und Restfehler nicht wegdiskutieren
Der Design Rule Check ist die erste Schranke, nicht die letzte. Offene Fehler zu ignorieren, weil sie „bekannt“ seien, ist eine Einladung zur Verwechslung. Zulässige Ausnahmen müssen dokumentiert sein; alle anderen Befunde werden vor dem Export bereinigt. Bei kontrollierter Impedanz gehört dazu auch die Prüfung, ob Stackup, Leiterbahnbreiten und Abstände zum abgestimmten Fertigungsaufbau passen.
3. Die Fertigungslagen vollständig auswählen
Mindestens relevant sind die Kupferlagen, Lötstopplagen, Bestückungsdrucklagen und die Kontur. Typische Endungen sind etwa .GTL für Top Copper, .GBL für Bottom Copper, .GTS und .GBS für die Lötmasken sowie .GTO und .GBO für den Bestückungsdruck. Die Kontur liegt häufig als .GKO vor. Dateiendungen sind jedoch keine Sicherheitsgarantie: Manche CAD-Systeme verwenden eigene Benennungen wie .gbr oder .ger. Entscheidend ist der Inhalt und die eindeutige Zuordnung im Begleitdokument.
4. Gerber-Einstellungen standardisieren
Einheitliche Einheiten, eindeutiger Koordinatenursprung und ein versioniertes Exportprofil verhindern, dass jedes Projekt seine eigene Datenlogik erfindet. Für neue Projekte ist RS-274X die Mindestbasis; Gerber X2 oder ODB++ sind dort einzusetzen, wo Fertiger und Projektkomplexität dies sinnvoll machen. Das Ziel ist nicht maximale Dateimoderne, sondern minimale CAM-Interpretation.
5. Bohrdaten separat und konsistent erzeugen
Bohrdaten sind kein Anhängsel. Sie definieren unter anderem durchkontaktierte Bohrungen, mechanische Bohrungen und gegebenenfalls unterschiedliche Bearbeitungsschritte. Excellon- oder Sieb-&-Meyer-Formate sind dafür üblich; metrische Ausgabe ist in vielen europäischen Fertigungsketten die pragmatische Wahl. Formate wie SM3000 integrieren die Blendentabelle, während SM1000 sie nicht integriert. Das klingt wie ein Detail für CAM-Spezialisten – bis die Daten beim Import falsch interpretiert werden.
6. Den gesamten Satz im Gerber-Viewer öffnen
Nicht einzelne Dateien anklicken und für plausibel erklären. Alle Kupfer-, Masken-, Druck-, Kontur- und Bohrlagen müssen gemeinsam geladen werden. Erst die Überlagerung zeigt, ob Pads, Bohrungen, Lötstoppöffnungen und Außenkontur tatsächlich zusammenpassen.
7. Ein eindeutiges Freigabearchiv erstellen
In das ZIP-Archiv gehören ausschließlich die freigegebenen Fertigungsdaten, sinnvoll benannt und ohne Dubletten aus alten Revisionen. Ein Archiv mit board_final.zip, board_final2.zip und board_final_final.zip erzeugt keine Transparenz, sondern Suchkosten. Revisionsnummer, Projektname und Datum gehören in eine belastbare Namenskonvention – nicht in die Hoffnung, dass der Empfänger schon die richtige Datei auswählt.
Dieser Ablauf wirkt banal, bis man die Alternative bilanziert: Eine einzige fehlende Bohrdatei kann die Fertigungsfreigabe stoppen. Ein nicht erkannter Versatz kann Ausschuss erzeugen. Und eine unklare Revision kann im schlimmsten Fall eine technisch korrekte Leiterplatte für den falschen Entwicklungsstand liefern. Das ist der unangenehmste Fehler: Die Ware sieht ordentlich aus, ist aber wirtschaftlich wertlos.
Der Klassiker: Bohrdatenversatz und andere Exportfehler
Der häufigste ernsthafte Fehler beim Gerber-Daten-Export ist der Offset zwischen Bohrdaten und Bildlagen. Im Viewer liegen dann Bohrungen nicht in ihren Pads, Vias treffen keine Annular Rings, mechanische Ausschnitte sitzen neben der Kontur. Die Ursachen sind meist profan: unterschiedliche Koordinatenursprünge, eine abweichende Nullunterdrückung oder inkonsistente Einstellungen zwischen Gerber- und Bohrdatenexport.
Gerade deshalb ist dieser Fehler gefährlich. Er entsteht nicht, weil das Layoutteam keine Leiterplatte entwickeln kann. Er entsteht, weil eine Konfiguration im Hintergrund nicht zum Rest des Datenpakets passt. Das CAD zeigt die eigene Konstruktion korrekt an; der Export übersetzt sie jedoch mit einer anderen Bezugssystem-Logik.
Weitere Schwachstellen tauchen im Test-Workflow regelmäßig auf:
- Fehlende Innenlagen: Bei Multilayern wird eine Innenlage übersehen oder falsch als Dokumentationslage klassifiziert. Im Gerber-Viewer fällt das sofort auf, wenn der Lagenaufbau gegen die Fertigungsdokumentation geprüft wird.
- Nicht geschlossene oder doppelte Konturen: Mehrere Outline-Geometrien, Fräsreste oder nicht eindeutig definierte Außenkanten zwingen CAM-Mitarbeiter zur Interpretation. Bei Nutzenlayouts potenziert sich dieses Risiko.
- Falsche Lötstoppdarstellung: Öffnungen wirken einzeln korrekt, passen in der Überlagerung aber nicht zu Pads oder Fine-Pitch-Bauteilen. Das kann bei kleinen Strukturen zu unbeabsichtigten Stegen oder fehlender Maskentrennung führen.
- Veraltete oder unvollständige Bohrinformation: Werden Bohrtabellen, Werkzeuginformationen oder getrennte Bohrarten nicht sauber übergeben, entsteht Klärungsbedarf. Das kostet meist nicht viel Geld pro Vorgang – aber sehr viel mehr als die fünf Minuten, die eine strukturierte Prüfung benötigt hätte.
- Widersprüchliche Revisionen im Archiv: Der Klassiker aus der Abteilung „wird schon niemand nehmen“. In einer Lieferkette mit mehreren Ansprechpartnern ist genau das keine belastbare Annahme.
Der teuerste Gerber-Fehler ist nicht der sichtbare. Es ist der Fehler, der erst nach Materialeinsatz und Maschinenzeit auffällt.
Eine Besonderheit verdienen starr-flexible Leiterplatten. Dort genügt es nicht, die Kupferlagen isoliert auf Vollständigkeit zu prüfen. Die Zuordnung von starren und flexiblen Bereichen, Übergängen, Versteifungen und Konturen muss mit dem abgestimmten Aufbau zusammenpassen. Gerber kann Geometrie übertragen, aber keine unausgesprochene Absicht. Wenn der Fertiger den Biegebereich aus den Daten nicht zweifelsfrei erkennt, ist eine Rückfrage kein Zeichen von Schwäche, sondern die letzte vernünftige Bremse vor dem Schaden.
Der Gerber-Viewer ist die letzte unabhängige Instanz
Ein Gerber-Viewer ist keine dekorative Kontrollstation, die man nur bei neuen Mitarbeitern zeigt. Er ist die letzte Möglichkeit, die exportierte Realität unabhängig vom CAD-Modell zu sehen. Werkzeuge wie Gerbv, CAM350 oder der Ucamco Gerber Viewer helfen dabei, die Daten so zu betrachten, wie sie der nachgelagerte CAM-Prozess grundsätzlich lesen wird.
Der zentrale Punkt ist die Unabhängigkeit. Wer ausschließlich im ursprünglichen CAD-System kontrolliert, prüft oft wieder das Layout – nicht zwingend dessen Übersetzung. Der Viewer zwingt zum Blick auf das Ergebnisformat.
Im Test hat sich eine kurze, aber konsequente Sichtprüfung bewährt:
- Kupferlagen einzeln auf fehlende Geometrien, ungewollte Inseln und sichtbare Layer-Verwechslungen prüfen.
- Top- und Bottom-Lagen gemeinsam mit Lötstopp und Bestückungsdruck überlagern.
- Bohrdaten mit sämtlichen Kupferlagen überlagern und gezielt auf Padzentrierung sowie mechanische Bohrungen achten.
- Außenkontur, Innenausschnitte und Fräsbereiche gegen Mechanikdaten und den vereinbarten Nutzen prüfen.
- Den Lagenaufbau aus dem Fertigungsauftrag mit den tatsächlich vorhandenen Dateien abgleichen.
- Bei X2- oder ODB++-Daten kontrollieren, ob die erwarteten Metainformationen vorhanden und plausibel zugeordnet sind.
Das ist kein Ersatz für eine DFM-Prüfung durch den Fertiger. Es ist die Voraussetzung dafür, dass diese DFM-Prüfung sich auf echte Fertigungsfragen konzentrieren kann: minimale Ringe, Ätzreserven, geeignete Lötstoppstege, Bohrbarkeit, Kupferverteilung, Presszyklen oder Impedanzfenster. Wenn die CAM-Abteilung zuerst fehlende Grunddaten sortieren muss, verschiebt sich die gesamte Wertschöpfungskette in den manuellen Ausnahmeprozess. Genau dort steigen die Total Cost of Ownership.
Der nüchterne Vermerk für Entwicklung und Einkauf
Der beste Exportstandard ist derjenige, der beim konkreten Fertiger ohne Interpretationsverlust verarbeitet wird. In vielen Fällen bleibt RS-274X die robuste Basis. Gerber X2 ist die bessere Wahl, wenn Metadaten den Übergang von Design zu CAM klarer machen. ODB++ kann bei komplexen Projekten erhebliche Vorteile bringen, wenn die Fertigung das Format durchgängig unterstützt und bevorzugt.
Aber Formate sind nur Verpackungen. Die wirtschaftliche Qualität entsteht durch den Prozess dahinter: DRC vor Export, vollständige Lagenwahl, konsistente Bohrdaten, unabhängige Viewer-Prüfung, saubere Revisionierung und früh abgestimmte Anforderungen mit dem Fertiger.
Wer Gerber-Daten erzeugt, sollte deshalb nicht fragen, ob das Archiv „rausgehen kann“. Die richtige Frage lautet: Kann die Fabrik damit ohne Rückfrage, ohne Nacharbeit und ohne Ratespiel produzieren? Wenn die Antwort nicht eindeutig Ja lautet, ist der Export nicht fertig.
