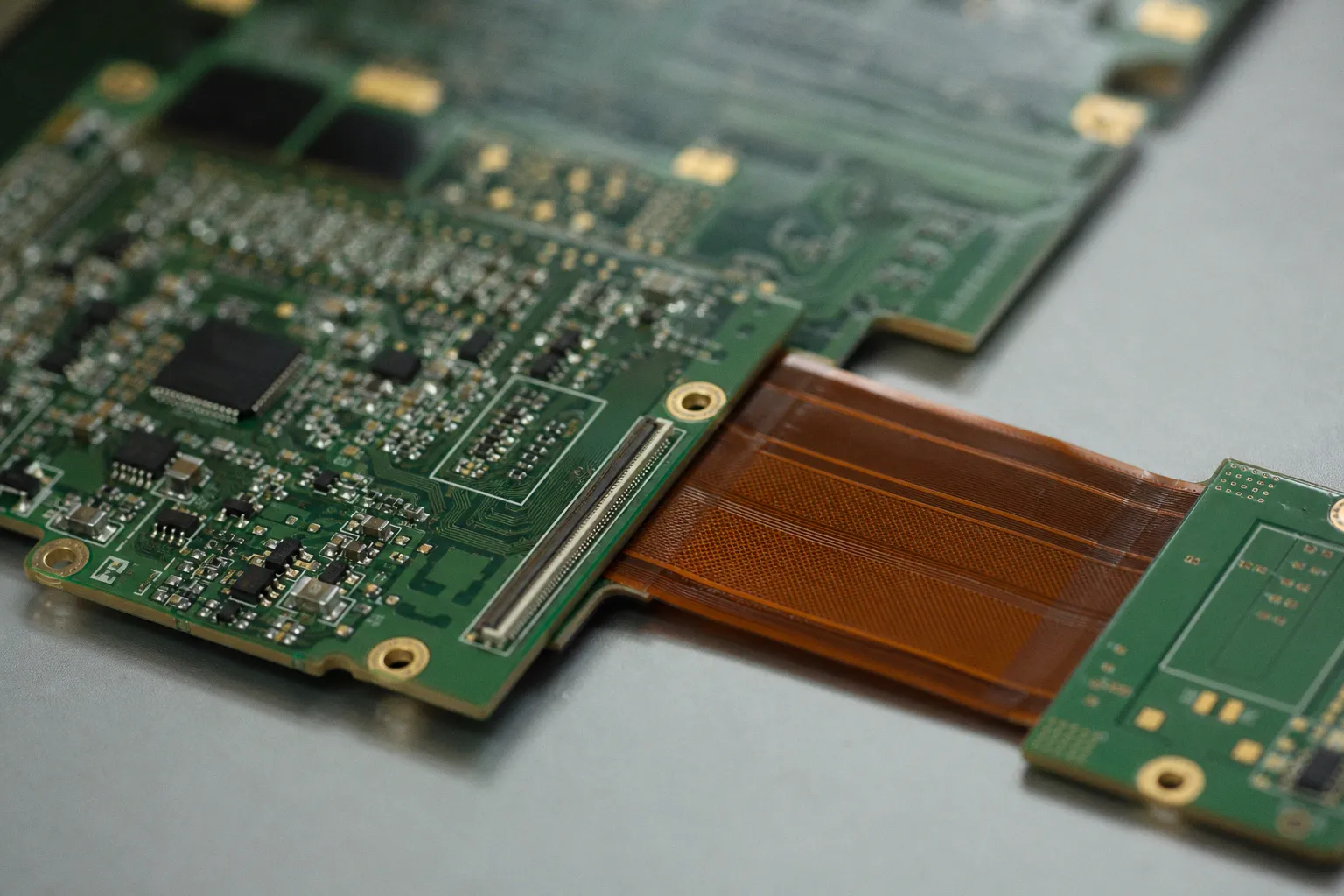

Leiterplatte kaufen: Kriterien für die richtige Wahl

Dazwischen liegen Zuschläge, technische Kompromisse, ungeklärte Daten und im schlechtesten Fall eine Fertigung, die pünktlich liefert – aber Ausschuss produziert. Wer eine Leiterplatte kaufen will, vergleicht deshalb besser nicht zuerst Stückpreise und Liefertermine. Beides sind die sichtbarsten, aber oft die billigsten Argumente in einem Angebot.

Die unangenehme Realität im Einkauf: Der vermeintlich günstige Leiterplattenhersteller wird teuer, sobald CAM-Rückfragen, Sonderfreigaben, Nacharbeiten in der Bestückung oder eine gesperrte Charge auftauchen. Dann ist der Preis pro Quadratdezimeter eine Fußnote. Entscheidend sind Total Cost of Ownership, Prozessfähigkeit und die Frage, ob die Spezifikation tatsächlich zum Einsatzprofil passt.

Die Auswahl einer Leiterplatte ist keine Materialbestellung nach Katalog. Sie ist eine Risikoentscheidung zwischen Entwicklung, Fertigung und Beschaffung. Wer diese drei Perspektiven nicht zusammenbringt, bestellt entweder überzogene Qualität oder kalkuliert sich in eine Reklamation.

IPC-Klasse 2 oder Klasse 3: Die teurere Klasse ist nicht automatisch die bessere Wahl

Die IPC-Klassifizierung wird in vielen Anfragen wie ein Gütesiegel behandelt: Klasse 3 klingt nach Sicherheit, Klasse 2 nach Kompromiss. Diese Lesart ist bequem – und kaufmännisch unerquicklich. Klasse 3 verlangt höhere Zuverlässigkeitsreserven, aber sie bezahlt keine technische Unklarheit weg.

IPC Klasse 1 deckt einfache allgemeine Elektronik ab. Für die überwiegende Mehrzahl industrieller Anwendungen ist IPC Klasse 2 der belastbare Standard. IPC Klasse 3 richtet sich an hochzuverlässige Anwendungen, etwa in Medizintechnik sowie Luft- und Raumfahrt. Wer eine Baugruppe für industrielle Steuerungstechnik pauschal auf Klasse 3 hochzieht, kauft keine Sicherheit auf Vorrat. Er verengt den Kreis qualifizierter Fertiger, erhöht Prüf- und Dokumentationsaufwand und verlängert im Zweifel die Beschaffungszeit.

Die messbaren Unterschiede liegen dort, wo sie hingehören: in den Akzeptanzkriterien der Fertigung. Für Klasse 2 gelten mindestens 20 µm Kupfer in der Durchkontaktierung und 38 µm Dielektrikum. Klasse 3 verlangt mindestens 25 µm Kupfer in den Vias und 50 µm Dielektrikum. Das sind keine dekorativen Zahlen. Sie betreffen Reserven bei thermischer Belastung, mechanischer Beanspruchung und Langzeitzuverlässigkeit.

Die richtige Frage lautet nicht: „Kann der Hersteller Klasse 3?“ Fast jeder Anbieter beantwortet diese Frage erwartbar positiv. Die Frage lautet: Welche konkrete Ausfallart verhindert die höhere Klasse in diesem Produkt? Gibt es hohe Temperaturwechsel, Vibration, Sicherheitsrelevanz, lange Lebenszyklen oder kostspielige Feldzugriffe? Dann kann Klasse 3 wirtschaftlich zwingend sein. Fehlen diese Randbedingungen, ist Klasse 2 meist die sauberere Spezifikation.

Eine überzogene IPC-Forderung ist keine Qualitätsstrategie, sondern oft nur ein teurer Ersatz für fehlende Risikoanalyse.

Für die Leiterplattenbeschaffung heißt das: IPC-Klasse immer zusammen mit Lagenaufbau, Via-Konzept, Bestückprozess, Umgebung und erwarteter Lebensdauer festlegen. Eine Klasse auf der Zeichnung ohne prüfbare Detailvorgaben ist ein Wunschzettel. Ein Fertiger kann ihn zitieren; absichern kann er ihn nicht.

FR4 ist kein Materialkonzept – erst recht nicht bei thermischer Last

„FR4, 1,6 mm, 35 µm Kupfer“ ist für viele Einkäufer noch immer die Standardzeile in der Anfrage. Das ist als Startpunkt zulässig, als Spezifikation aber erstaunlich dünn. FR4 beschreibt eine Materialfamilie, keine einheitliche thermische oder mechanische Eigenschaft. Wer Leiterplatten online bestellen will und lediglich „FR4“ angibt, überlässt dem Lieferanten einen relevanten Teil der technischen Entscheidung.

Bei erhöhten thermischen Anforderungen sollte ein FR4-Material mit einer Glasübergangstemperatur von mindestens 150 °C gefordert werden. Der Tg-Wert entscheidet nicht allein über die Zuverlässigkeit, aber er grenzt die Materialauswahl dort ein, wo bleifreie Lötprofile, hohe Leistungsdichten oder wiederholte Temperaturbelastungen das Basismaterial fordern.

Auch UL 94 V-0 gehört nicht in die Kategorie „wird schon passen“. Die Entflammbarkeitsklasse ist ein Standardkriterium für Leiterplatten-Basismaterialien. Sie muss jedoch zur Produktdokumentation und zum Freigabepfad passen. Nachträgliche Diskussionen über Materialfreigaben sind besonders unerquicklich, weil sie oft erst dann auftauchen, wenn der Termin bereits in der Bestückung hängt.

Die Materialanfrage sollte mindestens diese Punkte sauber abbilden:

• Lagenzahl und Zielaufbau: Nicht nur die Anzahl der Lagen nennen, sondern Kern- und Prepreg-Konzept, Kupfergewichte sowie kritische Impedanzlagen festlegen.
• Thermisches Profil: Tg-Anforderung, maximale Verarbeitungstemperatur und erwartete Zahl thermischer Zyklen gehören in die technische Abstimmung, nicht in eine E-Mail nach Angebotsabgabe.
• Oberfläche und Lötbarkeit: Die Oberflächenwahl beeinflusst nicht nur das Finish, sondern Lagerfähigkeit, Planarität und Eignung für feine Raster.
• Mechanische Belastung: Steckverbinder, Schraubpunkte, schwere Bauteile und Nutzentrennung erzeugen Lasten, die ein bloßes „Standard-FR4“ nicht beschreibt.
• Freigegebene Materialalternativen: Wer Zweitquellen will, muss Materialsubstitution definieren, bevor die erste Lieferkrise kommt – nicht danach.

Der wirtschaftliche Haken liegt in der Allokation. Je enger die Materialvorgabe, desto kleiner wird die echte Auswahl an Fertigungswerken und Laminatquellen. Das kann sinnvoll sein, wenn die Konstruktion es verlangt. Wer jedoch ohne technische Not exotische Basismaterialien, unnötig hohe Kupfergewichte oder unflexible Fabrikate bindend vorschreibt, baut Obsoleszenzmanagement bereits in die Anfrage ein.

Datenformate: Gerber ist nicht das Problem, unvollständige Information schon

Gerber RS-274X bleibt das am weitesten verbreitete Datenformat in der Leiterplattenfertigung. Wer etwas anderes behauptet, verwechselt Fortschrittsrhetorik mit Fabrikrealität. Ein gut gepflegter Gerbersatz kann zuverlässig gefertigt werden. Nur: Er transportiert nicht automatisch den gesamten Kontext, den CAM, Qualitätssicherung und Einkauf für eine belastbare Freigabe benötigen.

Genau hier liegen die Vorteile von ODB++ und IPC-2581. Beide Formate können integrierte Netzlisten, Lagenaufbauten und Stücklisteninformationen enthalten. Das reduziert Rückfragen im DFM-Prozess, weil die Fertigung nicht mehrere Dateien, Zeichnungsversionen und Freitextanmerkungen gegeneinander auslegen muss.

Das bedeutet nicht, dass jedes Projekt zwingend auf ein neues Datenformat umgestellt werden muss. Für etablierte Produkte mit stabiler Datenpflege kann ein vollständiger Gerbersatz samt eindeutiger Fertigungszeichnung, Bohrdaten und Freigabestand funktionieren. Bei neuen Designs, komplexen Multilayern oder mehreren Fertigungsquellen verschiebt sich die Rechnung allerdings deutlich zugunsten intelligenter Datenformate.

Der DFM-Check ist dabei keine Formalität, die man dem Hersteller mit dem Satz „bitte prüfen“ überlässt. Er ist der erste Belastungstest der Konstruktion gegen die reale Fertigung. Kritische Leiterbahnbreiten, Ringbreiten, Bohrdurchmesser, Abstände, Lötstopplackfreistellungen und der Lagenaufbau müssen mit den tatsächlichen Prozessfenstern des gewählten Werks zusammenpassen.

Wer beim pcb einkauf ratgeber nach einer universellen Minimalstruktur sucht, wird enttäuscht: Die Fertigungsfähigkeit hängt immer von Technologie und Lieferant ab. Was Werk A als Standardprozess führt, kann bei Werk B bereits Sonderaufwand auslösen. Deshalb gehören die Designregeln des vorgesehenen Fertigers früh in die Entwicklung. Alles andere ist eine Einladung zu Preisaufschlägen, Terminverlust und Diskussionen darüber, wer die Änderung bezahlt.

Die schnellste Leiterplatte ist nicht die mit dem kürzesten Werksversprechen, sondern die ohne eine einzige vermeidbare CAM-Rückfrage.

Bow & Twist: Die Verformung zeigt sich erst dann, wenn sie Geld kostet

Verwölbung und Verwindung – in der Praxis meist als Bow & Twist verhandelt – werden oft erst zum Thema, wenn die Bestücklinie Probleme macht. Dann steht eine Leiterplatte, die optisch akzeptabel wirkt, plötzlich im Zentrum einer kostspieligen Ursachenanalyse: ungleichmäßiger Pastendruck, unzuverlässige Platzierung, schlechte Lötstellen oder Schwierigkeiten beim Nutzentransport.

Die relevanten Grenzen sind klar. Für Leiterplatten mit SMD-Bestückung beträgt die maximal zulässige Verwölbung und Verwindung 0,75 %. Bei reiner THT-Bestückung sind bis zu 1,5 % zulässig. Wer gemischte Technologie fährt, sollte sich nicht an der großzügigeren THT-Grenze festhalten. Die SMD-Prozessfähigkeit gibt den Takt vor.

Besonders kritisch wird Bow & Twist bei größeren Formaten, asymmetrischen Kupferverteilungen, hohen Temperaturen und dichten Baugruppen. Das Problem wird nicht dadurch kleiner, dass die Leiterplatte die reine Wareneingangskontrolle passiert. Die eigentliche Frage ist, wie sie sich im Reflow-Prozess, unter Bauteilgewicht und im Nutzrahmen verhält.

Für die Auswahl eines Leiterplattenherstellers zählt daher nicht nur, ob eine Bow-&-Twist-Angabe im Angebot steht. Entscheidend ist, ob der Anbieter den Lagenaufbau, die Kupferverteilung und den geplanten Bestückprozess nachvollziehbar in seine Fertigungsfreigabe einbezieht. Ein Anbieter, der bei einer SMD-kritischen Baugruppe lediglich „innerhalb IPC“ bestätigt, liefert noch keine belastbare Prozesszusage.

Die Beschaffung sollte außerdem sauber trennen zwischen Fertigungstoleranz und Konstruktionsproblem. Eine Leiterplatte mit unausgewogener Kupferverteilung wird nicht plötzlich robust, weil man den Lieferanten auf eine engere Wareneingangstoleranz festnagelt. Das führt häufig nur zu höherem Ausschuss beim Fertiger – und dieser Ausschuss landet zuverlässig im Preis, in der Lieferzeit oder in beiden Positionen.

Lieferzeit, Eildienst und Prüfstrategie: Wo der Stückpreis seine Aussagekraft verliert

Standardlieferzeiten beginnen typischerweise bei vier Arbeitstagen. Eildienste können Prototypen in Deutschland ab acht Stunden beziehungsweise einem Arbeitstag liefern; asiatische Eiloptionen beginnen eher bei fünf Arbeitstagen. Diese Zahlen sind hilfreich, sofern man sie als das liest, was sie sind: Startpunkte unter passenden Bedingungen, keine pauschale Zusage für jede Technologie.

Ein komplexes Multilayer, ein anspruchsvoller Lagenaufbau oder ungeklärte Fertigungsdaten verwandeln einen Eilauftrag sehr schnell in einen normalen Auftrag mit erhöhtem Preis. Besonders bei hohen Lagenzahlen ist die Vorstellung, eine hochkomplexe Leiterplatte ohne Aufpreis im Acht-Stunden-Takt zu erhalten, keine Beschaffungsstrategie. Sie ist Wunschdenken mit Expresszuschlag.

Die bessere Frage lautet: Welcher Teil der Durchlaufzeit ist wirklich kritisch?

1. Technische Klärung vor Bestellauslösung: DFM-Rückfragen, Materialfreigaben und Abweichungen müssen vor dem Start geklärt sein. Sonst bezahlt man Eilfertigung für Wartezeit.

2. Kapazitätszusage statt bloßer Liefertermin: Ein bestätigtes Datum ohne belastbare Kapazität ist im Engpassmarkt wenig wert. Entscheidend sind Reservierung, Freigabestatus und Eskalationsweg.

3. Prüfumfang passend zum Risiko: AOI für Innen- und Außenlagen deckt optische Abweichungen auf. Der elektrische Test prüft die Verbindungsebene – je nach Losgröße über Flying Probe oder Adapter. Beides ist keine Luxusoption, wenn ein Fehler erst nach der Bestückung teuer wird.

4. Losgröße und Wiederholbarkeit: Für Prototypen kann Flying Probe wirtschaftlich sinnvoll sein. Bei wiederkehrenden Stückzahlen verändert ein Adaptertest die Rechnung. Die Prüfstrategie darf nicht bei jedem Auftrag neu improvisiert werden.

5. Logistik als Teil der Lieferzeit: Ein Werktermin ist kein Wareneingangstermin. Wer in der Terminplanung nur Produktionstage rechnet, plant die Lieferkette nach Pressemitteilungslogik.

AOI und E-Test sind in der Beschaffung keine abstrakten Qualitätsbegriffe. Sie bestimmen, ob Fehler vor oder nach der Wertschöpfung durch Bestückung, Bauteile und Montage gefunden werden. Ein offener Leiterzug auf der nackten Leiterplatte ist ärgerlich. Derselbe Fehler nach der Montage eines teuren Bauteilsatzes ist eine Bilanzposition.

Die wirtschaftlich saubere Lösung lautet nicht, jede Leiterplatte mit dem maximalen Prüfprogramm zu versehen. Sie lautet: Prüfaufwand an Fehlerkosten, Stückzahl und Kritikalität ausrichten. Bei einem einfachen Muster kann eine andere Entscheidung richtig sein als bei einer Serie mit eng getakteter Bestückung und hohen Bauteilwerten. Wer diese Differenzierung nicht trifft, optimiert entweder am falschen Ende oder spart sich gezielt in den Reklamationsprozess.

Der belastbare Lieferant liefert nicht nur Leiterplatten, sondern Entscheidungsfähigkeit

Bei der Frage, wo man eine Leiterplatte kaufen sollte, gewinnt selten der Anbieter mit dem schönsten Technologieportfolio. Den Zuschlag sollte der Fertiger erhalten, dessen Prozessdaten, Kommunikation und Prüfkonzept zur tatsächlichen Aufgabe passen.

Das lässt sich im Auswahlprozess überraschend nüchtern prüfen. Ein belastbarer Anbieter benennt Fertigungsgrenzen früh, stellt Rückfragen konkret, dokumentiert Abweichungen und kann erklären, welche Prüfung auf welcher Ebene stattfindet. Ein schwacher Anbieter bestätigt zunächst alles und beginnt die technische Debatte erst nach der Bestellung. Das ist kein Service. Das ist Risikotransfer in Richtung Kunde.

Für Serienprodukte empfiehlt sich eine Beschaffungsarchitektur mit klaren Rollen:

• ein qualifizierter Hauptlieferant mit bestätigtem Lagenaufbau, Materialfreigabe und Prüfplan;
• eine technisch freigegebene Zweitquelle, bevor Preisdruck oder Störung sie erzwingen;
• versionierte Fertigungsdaten mit eindeutiger Änderungsdisziplin;
• definierte Eskalationswege für Eilbedarfe statt improvisierter Einzelanfragen;
• nachvollziehbare Freigaberegeln für Material- und Prozesssubstitutionen.

Reshoring kann dabei sinnvoll sein, aber nicht als Reflex. Eine nahe Fertigung reduziert Kommunikations- und Transportwege und kann bei Eilaufträgen einen klaren Vorteil haben. Sie ersetzt jedoch weder saubere Daten noch eine belastbare Spezifikation. Umgekehrt ist ein weiter entfernter Fertiger nicht automatisch ein Risiko, wenn Technologie, Kapazität, Qualitätssicherung und Logistik sauber abgesichert sind. Die geografische Distanz ist ein Kostenfaktor – aber kein Ersatz für Analyse.

Der klare Vermerk zum Schluss: Klasse 2, High-Tg-FR4, vollständige Daten, kontrollierter Bow & Twist, AOI und E-Test sind keine Sammlung wohlklingender Bestellattribute. Sie sind Stellhebel mit unterschiedlichen Kostenfolgen. Wer sie projektbezogen festlegt, bekommt eine kalkulierbare Leiterplatte. Wer sie pauschal überzieht oder offenlässt, kauft am Ende nicht günstiger ein – nur später und unter deutlich schlechteren Bedingungen.
