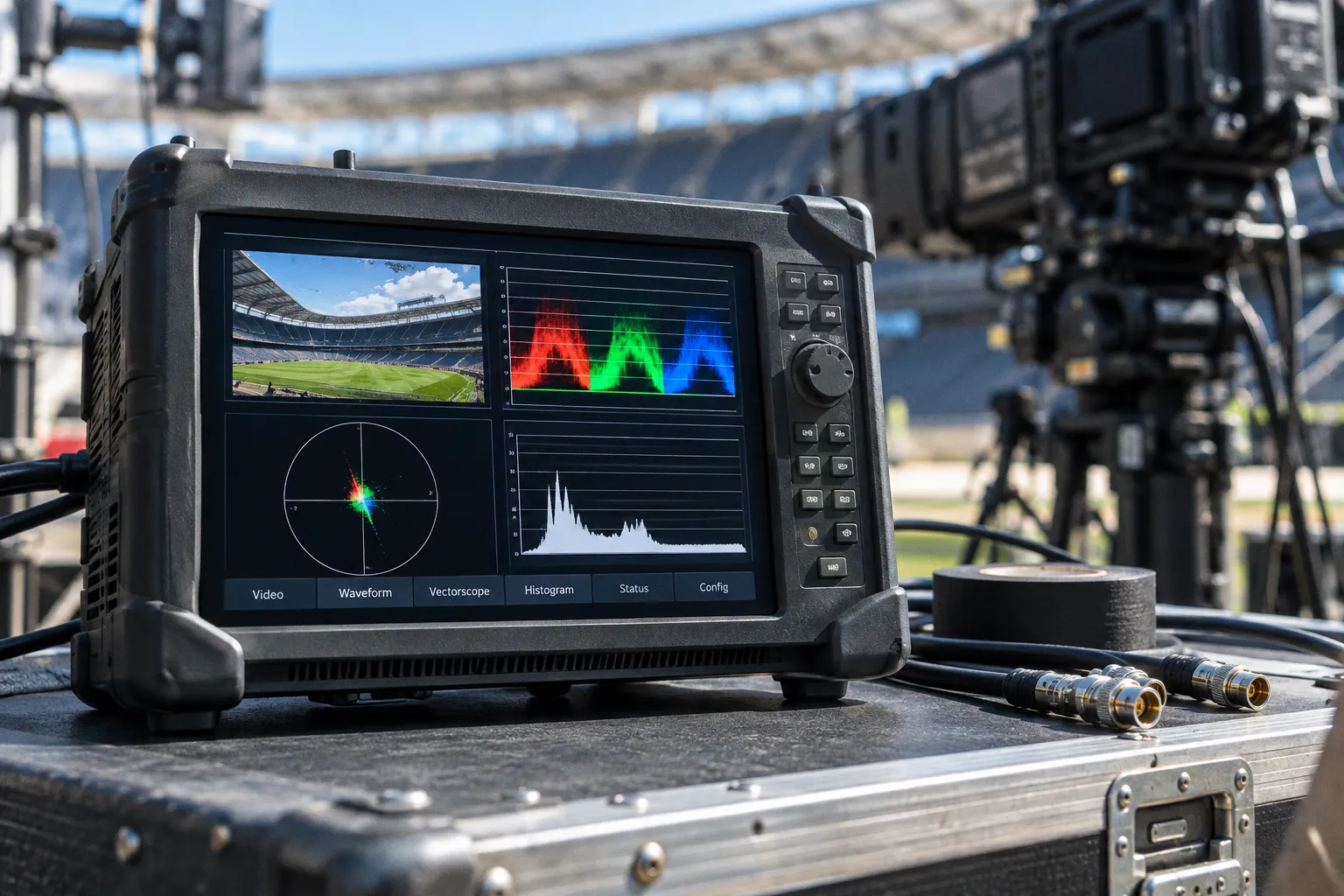

Leader präsentiert Sx2-Serie für präzise 12G-SDI-Messungen in der Produktion

Kern ist das Modell Sx2E mit Physical-Layer-Toolset zur Echtzeit-Augen- und Jitter-Analyse an 12G-SDI-Strecken; die Serie adressiert 4K-UHD- und HDR-Workflows. Für die Leiterplattenfertigung relevant ist genau dieser physikalische Layer: 12G-SDI erzwingt auf der Platine definierte Impedanz, klare Verlustbudgets und jitterarmes Routing – dort setzt die Verifikation an.

Aufbau, Schnittstellen, Energiekonzept

Sx2 und Sx2E unterstützen laut Hersteller volle 12G-SDI- und 4K-UHD-Übertragung über eine einzelne Koaxialschnittstelle. Übergangswiderstände und Adapterstrecken entfallen; die Signalintegrität über den Messpfad bleibt erhalten. Die Architektur bringt mehr Verarbeitungsleistung, ein neues Touchscreen-UI mit kapazitiver Bedienung und Rotary-Control sowie konfigurierbare Bildschirmlayouts: bis zu acht benutzerdefinierte Templates mit je drei oder vier Instrumenten pro Anzeige. Integrierter Lautsprecher für Audio-Monitoring. Stromversorgung über Hochkapazitäts-Akku mit USB-C-Ladefunktion und wechselbarem Batteriedesign – Auslegung für längere Feldmessungen, OB-Trucks und Fertigungslinien, in denen unterbrechungsfreier Dauerbetrieb zählt.

Physical Layer und Signalintegrität

Beide Modelle enthalten laut Hersteller Werkzeuge für SDI-Troubleshooting, Ancillary-Data-Monitoring, Closed-Caption-Decoding und Timecode-Analyse. Das Sx2E ergänzt dies um Leaders Physical Layer Toolset mit Echtzeit-Augendiagramm und Jitter-Analyse für Inbetriebnahme und Test von SDI-Strecken. Einsatzfelder sind Fertigung, Produktion, Postproduktion und Broadcast – inklusive End-of-Line-Prüfung bestückter Baugruppen. Auf Leiterplattenebene folgt daraus: Leiterbahnführung, Massekonzept, Impedanz und Verlustbudget werden direkt am laufenden Signal gegen die spezifizierte Augenmaske geprüft; Abweichungen erscheinen als erhöhter Jitter oder geschlossenes Auge. Optionale HDR-Softwarelizenz für gängige SDR- und HDR-Formate. Die bestehende Sx-Serie bleibt laut Leader im Programm. Gezeigt wird die neue Serie am Stand 10.C01 der IBC2026; Entwicklungsträger sind Leader und PHABRIX.

Was zu prüfen ist

Mit dem Physical Layer Toolset des Sx2E lässt sich das laufende 12G-SDI-Signal gegen die spezifizierte Maske prüfen. Für die Fertigung bedeutet das: End-of-Line-Tests an bestückten Baugruppen mit 12G-SDI-Schnittstellen erfolgen mit einem Gerät, das sowohl das Transport- als auch das Physical-Layer-Verhalten abbildet. Leiterplatten mit 12G-SDI-Traces können so am Signal selbst auf Impedanzabweichungen, Via-Stub-Effekte und Masseprobleme hin kontrolliert werden.
